2023届浙江省嘉兴市第一中学高三上学期期中检测 通用技术 word版

这是一份2023届浙江省嘉兴市第一中学高三上学期期中检测 通用技术 word版，文件包含2023届高三上学期期中考试卷通用技术试题docx、通用期中卷答案docx等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

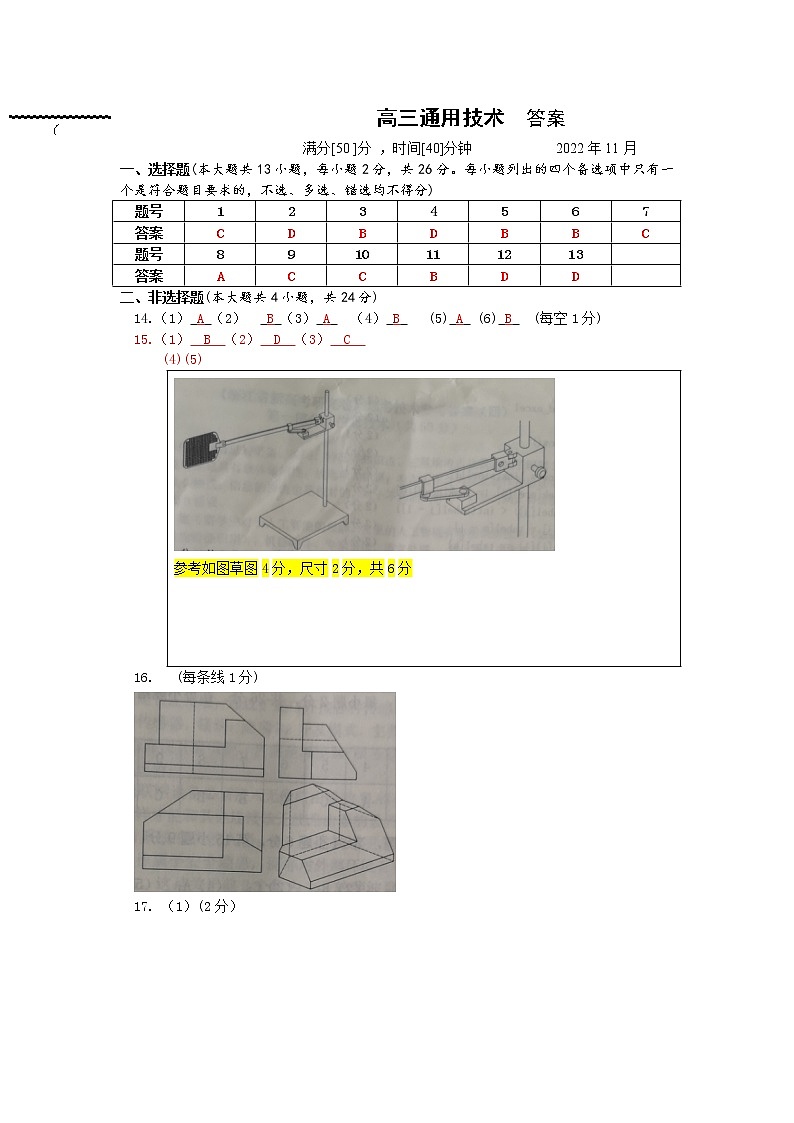

高三通用技术  答案                 满分[50 ]分 ，时间[40]分钟            2022年11月一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分) 题号1234567答案CDBDBBC题号8910111213 答案ACCBDD 二、非选择题(本大题共4小题，共24分)14.（1） A （2）   B （3） A   （4） B    (5) A  (6) B   (每空1分)15.（1）  B  （2）  D  （3）  C      (4)(5)参考如图草图4分，尺寸2分，共6分 16.   (每条线1分)17. （1）(2分）（2）B  1 分（3）A  1 分（4）2 分【解析】本题当水位低于下限时，J1 吸合水泵加水；当水位达到上限时触发 555 集成电路进入工作状态；如果此时水温低于温度下限，J2 吸合电热丝加热（1）逻辑门电路输入端连接正确 1 分，触发器输出端信号连接正确 1 分；（2）该电路水加满后开始加热，A 选项不合理，Rt1 与 Rt2 为负温度系数热敏电阻，C 选项不合理，减小 R6 不会影响到电热丝工作电路，D 选项不合理，如果虚线框 1 内输出端子接反了就会导致无水时电热丝加热，B 选项正确；（3）Rt1 负责下限水温，Rt2 负责上限水温根据题目要求 Rp2 不改变，Rp1 增大，A 选项正确；（4）S2 负责设定温度换挡调节，连接正确 1 分，J3-1 负责切断保温功能连接正确 1 分。
