初中物理4.2 透镜综合训练题

4.2透镜 课后练习

一、选择题

1、(2022·广西壮族自治区桂林市·历年真题)在如图所示的光学元件中，属于凸透镜的是(    )

A.  B.  C.  D.

2、（2022·广东·深圳市龙华区万安学校八年级期末）下列所示各图属于凹透镜的是（　　）

A．     B．      C．     D．

3、（2022·全国·八年级课时练习）如图四块透镜中，对光有发散作用的是（   ）

A．      B．       C．         D．

4、(2022·湖南省长沙市·历年真题)我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，

以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是(    )

A. 这是光的反射现象             B. 这是光的色散现象
C. “水晶饼”对光有会聚作用    D. “水晶饼”对光有发散作用

5、（2022·江苏淮安·八年级期末）如图所示，将一副眼镜放到太阳光下，依据地面上观察到的现象，可以判断镜片是（　　）

A．玻璃镜   B．平面镜 C．凸透镜 D．凹透镜

6、（2022·江苏盐城·八年级期末）用铁丝绕成一个内径约为4mm左右的圆环，将圆环在清水中浸一下后取出，布满圆环的水膜犹如一个透镜。辨别水膜是凸透镜还是凹透镜的方法中简易可行的是（　　）

A．用手触摸水膜，比较中间和边缘的厚度   B．透过水膜观察物体成像

C．用刻度尺测量水膜中间和边缘的厚度     D．用激光笔照射水膜

7、（2022·江苏·扬州市梅岭中学八年级期末）如图所示光路图中，正确的是（　　）

A．B． C． D．

8、（2022·湖南邵阳·八年级期末）如图中画出了光线通过透镜（图中未画出）的情形，其中是凸透镜的（　　）

A．只有a和c B．只有b和c C．只有c D．a，b和d

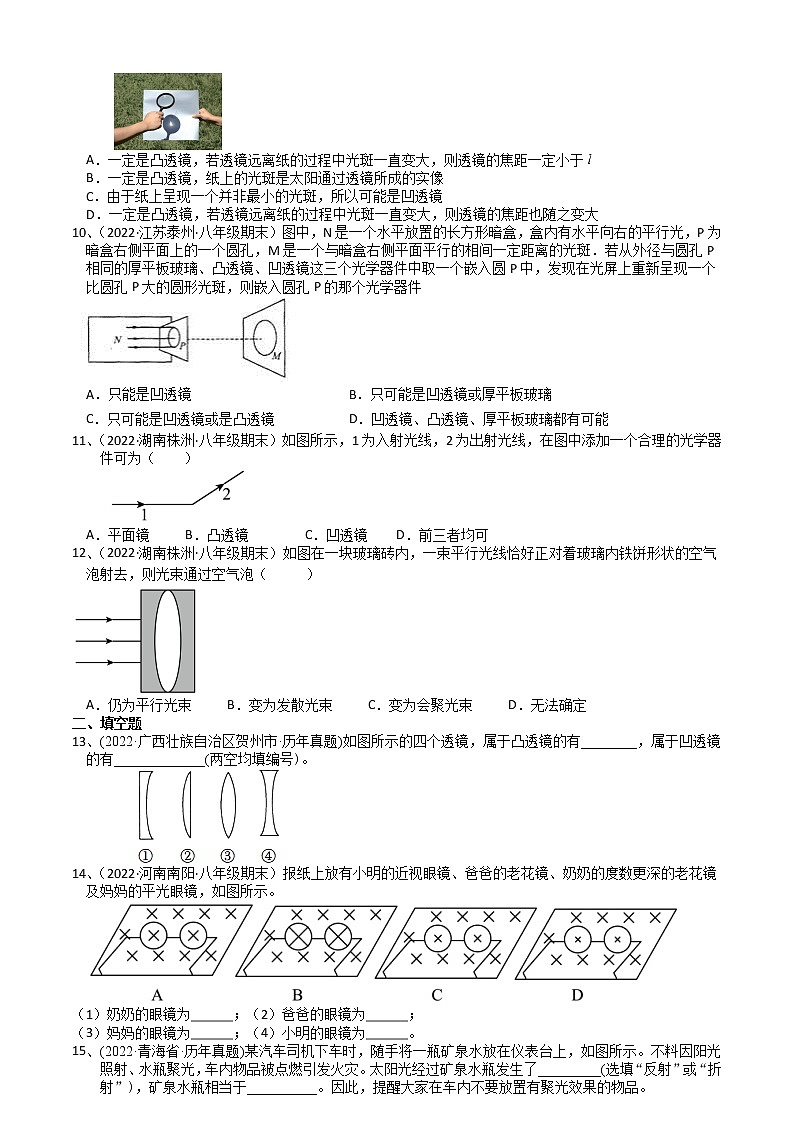

9、（2022·江苏·射阳县第六中学八年级期末）将一透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到透镜的距离为l。下面说法正确的是（　　）

A．一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距一定小于l

B．一定是凸透镜，纸上的光斑是太阳通过透镜所成的实像

C．由于纸上呈现一个并非最小的光斑，所以可能是凹透镜

D．一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距也随之变大

10、（2022·江苏泰州·八年级期末）图中，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆P中，发现在光屏上重新呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件

A．只能是凹透镜           B．只可能是凹透镜或厚平板玻璃

C．只可能是凹透镜或是凸透镜           D．凹透镜、凸透镜、厚平板玻璃都有可能

11、（2022·湖南株洲·八年级期末）如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（　　）

A．平面镜     B．凸透镜        C．凹透镜    D．前三者均可

12、（2022·湖南株洲·八年级期末）如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡（       ）

A．仍为平行光束     B．变为发散光束     C．变为会聚光束     D．无法确定

二、填空题

13、(2022·广西壮族自治区贺州市·历年真题)如图所示的四个透镜，属于凸透镜的有________，属于凹透镜的有_____________(两空均填编号)。

14、（2022·河南南阳·八年级期末）报纸上放有小明的近视眼镜、爸爸的老花镜、奶奶的度数更深的老花镜及妈妈的平光眼镜，如图所示。

（1）奶奶的眼镜为______；（2）爸爸的眼镜为______；

（3）妈妈的眼镜为______；（4）小明的眼镜为______。

15、(2022·青海省·历年真题)某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了_________(选填“反射”或“折射”)，矿泉水瓶相当于__________。因此，提醒大家在车内不要放置有聚光效果的物品。

16、（2022·湖南常德·八年级期末）为了提高防火意识，消防部门当众演示了一个令人惊奇的实验：将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上，窗帘上聚光点的温度迅速上升，一会儿窗帘就被点燃了；请你用所学物理知识解释这一现象。____________________________________________

17、(2022·山西省晋中市·历年真题)如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成______镜，若要“火生”应把“艾”放在镜的______位置。

18、(2022·甘肃省武威市·历年真题)烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个______(选填“凸透镜”或“凹透镜”)，对太阳光有______（选填“会聚”或“发散”）作用，可能使车内某处温度升高而导致火灾。

19、（2022·河南平顶山·八年级期末）如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上在与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟有一条试管平行的亮线。这是因为试管充满水的地方相当于___透镜，而气泡与周边的水组成___透镜，如果把白纸从贴近试管向下移动到较远处，亮线的粗细将________（选填“变粗”“变细”“先变粗再变细”“先变细再变粗”）。

20、（2022·江苏常州·八年级期末）为测量某凸透镜焦距，小芳先在白纸上画一个小于透镜大小的圆，将凸透镜和白纸正对太阳光放置，太阳光经透镜在白纸上形成圆形光斑。移动白纸到距透镜10cm时，光斑恰好与圆重合，如图所示。

（1）该现象说明凸透镜对光有__________（会聚/发散）作用，你作出此判断的依据是__________；

（2）继续将白纸向透镜方向移动4cm时，白纸上的光再次与圆重合，此过程中光斑先变_______（大/小）后变__________（大/小）。

（3）通过计算可以得到该凸透镜的焦距为__________cm。

三、解答题

21、（2022南通八年级期末）根据图示的入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

22、（2022·江苏无锡·八年级期末）如图所示，小灯泡位于凸透镜的焦点处。请画出小灯泡发出的光通过凸透镜后对应的折射的光线。

23、（2022·湖南岳阳·八年级期末）请在图中画出经过透镜折射后的光线。

24、（2022·安徽安庆·八年级期末）请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。

25、(2022·辽宁省锦州市·历年真题)如图所示，是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请你画出：
（1）光源S的位置；
（2）经过凸透镜的折射光线。

26、（2022·安徽亳州·八年级期末）如图，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线。（保留作图痕迹）

27、（2022·山东·青岛市城阳区实验中学八年级期末）如图所示透镜的主光轴与水平面平行，发光点S发出的一条光线，经透镜折射和平面镜反射后，其反射光通过a点竖直向下射出。请完成：

（1）平面镜反射后形成的反射角是 ___________度；

（2）请完成光路图（画出从发光点S发出的光线，经过凸近镜后的折射光线，再经过平面镜反射的光线，并在凸透镜左侧标注焦点F的位置）。(       )

28、（2022·浙江湖州·中考真题）三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。

（1）经过两次折射后，红光均向三棱镜的__________（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；

（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；

（3）利用三棱镜还可以进行的探究实验是______。

一、选择题

1、(2022·广西壮族自治区桂林市·历年真题)在如图所示的光学元件中，属于凸透镜的是(    )

A.  B.  C.  D.

【答案】C

2、（2022·广东·深圳市龙华区万安学校八年级期末）下列所示各图属于凹透镜的是（　　）

A．     B．      C．     D．

【答案】D

3、（2022·全国·八年级课时练习）如图四块透镜中，对光有发散作用的是（   ）

A．      B．       C．         D．

【答案】B

4、(2022·湖南省长沙市·历年真题)我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，

以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是(    )

A. 这是光的反射现象             B. 这是光的色散现象
C. “水晶饼”对光有会聚作用    D. “水晶饼”对光有发散作用

【答案】C

5、（2022·江苏淮安·八年级期末）如图所示，将一副眼镜放到太阳光下，依据地面上观察到的现象，可以判断镜片是（　　）

A．玻璃镜   B．平面镜 C．凸透镜 D．凹透镜

【答案】D

6、（2022·江苏盐城·八年级期末）用铁丝绕成一个内径约为4mm左右的圆环，将圆环在清水中浸一下后取出，布满圆环的水膜犹如一个透镜。辨别水膜是凸透镜还是凹透镜的方法中简易可行的是（　　）

A．用手触摸水膜，比较中间和边缘的厚度   B．透过水膜观察物体成像

C．用刻度尺测量水膜中间和边缘的厚度     D．用激光笔照射水膜

【答案】B

7、（2022·江苏·扬州市梅岭中学八年级期末）如图所示光路图中，正确的是（　　）

A．B． C． D．

【答案】A

8、（2022·湖南邵阳·八年级期末）如图中画出了光线通过透镜（图中未画出）的情形，其中是凸透镜的（　　）

A．只有a和c B．只有b和c C．只有c D．a，b和d

【答案】C

9、（2022·江苏·射阳县第六中学八年级期末）将一透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到透镜的距离为l。下面说法正确的是（　　）

A．一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距一定小于l

B．一定是凸透镜，纸上的光斑是太阳通过透镜所成的实像

C．由于纸上呈现一个并非最小的光斑，所以可能是凹透镜

D．一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距也随之变大

【答案】A

10、（2022·江苏泰州·八年级期末）图中，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆P中，发现在光屏上重新呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件

A．只能是凹透镜           B．只可能是凹透镜或厚平板玻璃

C．只可能是凹透镜或是凸透镜           D．凹透镜、凸透镜、厚平板玻璃都有可能

【答案】C

11、（2022·湖南株洲·八年级期末）如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（　　）

A．平面镜     B．凸透镜        C．凹透镜    D．前三者均可

【答案】D

12、（2022·湖南株洲·八年级期末）如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡（       ）

A．仍为平行光束     B．变为发散光束     C．变为会聚光束     D．无法确定

【答案】B

二、填空题

13、(2022·广西壮族自治区贺州市·历年真题)如图所示的四个透镜，属于凸透镜的有________，属于凹透镜的有_____________(两空均填编号)。

【答案】

14、（2022·河南南阳·八年级期末）报纸上放有小明的近视眼镜、爸爸的老花镜、奶奶的度数更深的老花镜及妈妈的平光眼镜，如图所示。

（1）奶奶的眼镜为______；（2）爸爸的眼镜为______；

（3）妈妈的眼镜为______；（4）小明的眼镜为______。

 【答案】  B     A     C     D

15、(2022·青海省·历年真题)某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了_________(选填“反射”或“折射”)，矿泉水瓶相当于__________。因此，提醒大家在车内不要放置有聚光效果的物品。

【答案】折射  凸透镜

16、（2022·湖南常德·八年级期末）为了提高防火意识，消防部门当众演示了一个令人惊奇的实验：将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上，窗帘上聚光点的温度迅速上升，一会儿窗帘就被点燃了；请你用所学物理知识解释这一现象。____________________________________________

【答案】装有水的球形鱼缸相当于凸透镜，凸透镜对光线有会聚作用，当阳光透过球形鱼缸时，将会聚于窗帘上某点处，太阳能转化为内能，窗帘上的聚光点温度上升，窗帘被点燃。

17、(2022·山西省晋中市·历年真题)如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成______镜，若要“火生”应把“艾”放在镜的______位置。

【答案】凸透  焦点

18、(2022·甘肃省武威市·历年真题)烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个______(选填“凸透镜”或“凹透镜”)，对太阳光有______（选填“会聚”或“发散”）作用，可能使车内某处温度升高而导致火灾。

【答案】凸透镜  会聚

19、（2022·河南平顶山·八年级期末）如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上在与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟有一条试管平行的亮线。这是因为试管充满水的地方相当于___透镜，而气泡与周边的水组成___透镜，如果把白纸从贴近试管向下移动到较远处，亮线的粗细将________（选填“变粗”“变细”“先变粗再变细”“先变细再变粗”）。

【答案】   凸     凹     先变细再变粗

20、（2022·江苏常州·八年级期末）为测量某凸透镜焦距，小芳先在白纸上画一个小于透镜大小的圆，将凸透镜和白纸正对太阳光放置，太阳光经透镜在白纸上形成圆形光斑。移动白纸到距透镜10cm时，光斑恰好与圆重合，如图所示。

（1）该现象说明凸透镜对光有__________（会聚/发散）作用，你作出此判断的依据是__________；

（2）继续将白纸向透镜方向移动4cm时，白纸上的光再次与圆重合，此过程中光斑先变_______（大/小）后变__________（大/小）。

（3）通过计算可以得到该凸透镜的焦距为__________cm。

【答案】会聚     光斑小于透镜大小     小     大     8

三、解答题

21、（2022南通八年级期末）根据图示的入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

【答案】

22、（2022·江苏无锡·八年级期末）如图所示，小灯泡位于凸透镜的焦点处。请画出小灯泡发出的光通过凸透镜后对应的折射的光线。

【答案】

23、（2022·湖南岳阳·八年级期末）请在图中画出经过透镜折射后的光线。

【答案】

24、（2022·安徽安庆·八年级期末）请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。

【答案】

25、(2022·辽宁省锦州市·历年真题)如图所示，是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请你画出：
（1）光源S的位置；
（2）经过凸透镜的折射光线。

【答案】

26、（2022·安徽亳州·八年级期末）如图，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线。（保留作图痕迹）

【答案】

27、（2022·山东·青岛市城阳区实验中学八年级期末）如图所示透镜的主光轴与水平面平行，发光点S发出的一条光线，经透镜折射和平面镜反射后，其反射光通过a点竖直向下射出。请完成：

（1）平面镜反射后形成的反射角是 ___________度；

（2）请完成光路图（画出从发光点S发出的光线，经过凸近镜后的折射光线，再经过平面镜反射的光线，并在凸透镜左侧标注焦点F的位置）。(       )

【答案】     45

28、（2022·浙江湖州·中考真题）三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。

（1）经过两次折射后，红光均向三棱镜的__________（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；

（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；

（3）利用三棱镜还可以进行的探究实验是______。

【答案】     底边BC     会聚     研究白光是由哪些颜色的光组成的
