苏科版第四章 光的折射 透镜综合与测试巩固练习

这是一份苏科版第四章 光的折射 透镜综合与测试巩固练习，共24页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

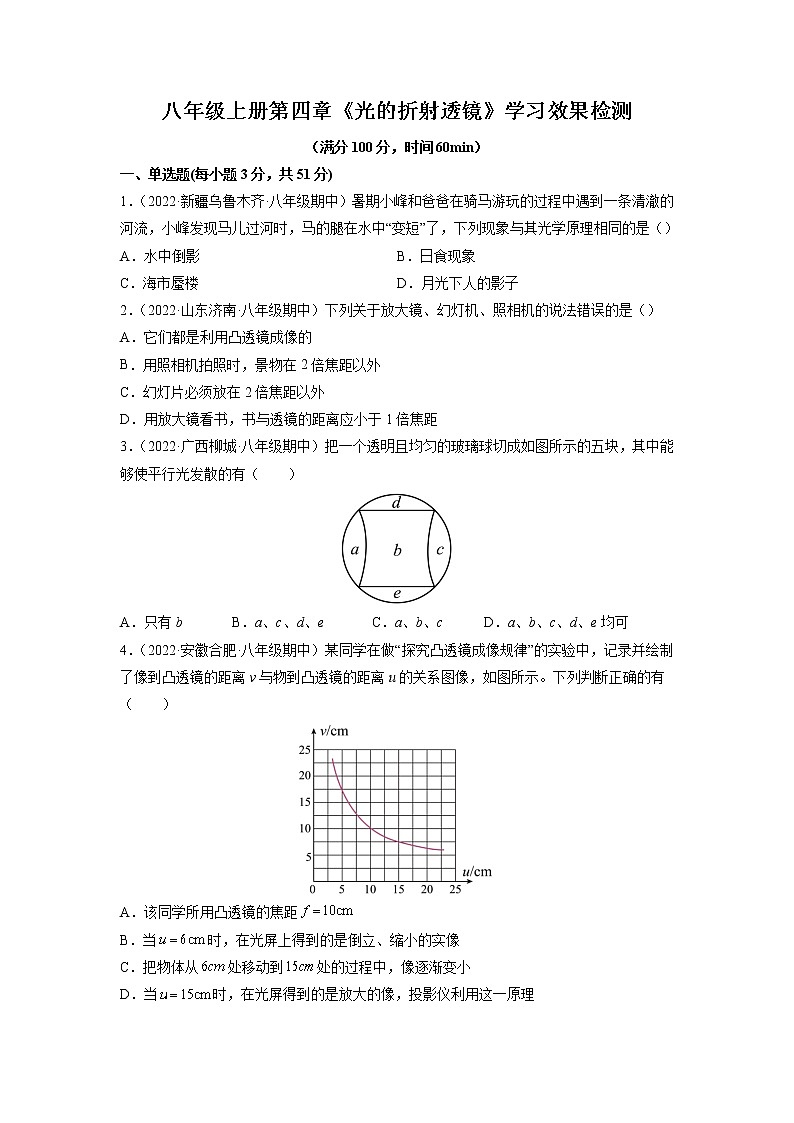

八年级上册第四章《光的折射透镜》学习效果检测
（满分100分，时间60min）
一、单选题(每小题3分，共51分)
1．（2022·新疆乌鲁木齐·八年级期中）暑期小峰和爸爸在骑马游玩的过程中遇到一条清澈的河流，小峰发现马儿过河时，马的腿在水中“变短”了，下列现象与其光学原理相同的是（）
A．水中倒影 B．日食现象
C．海市蜃楼 D．月光下人的影子
2．（2022·山东济南·八年级期中）下列关于放大镜、幻灯机、照相机的说法错误的是（）
A．它们都是利用凸透镜成像的
B．用照相机拍照时，景物在2倍焦距以外
C．幻灯片必须放在2倍焦距以外
D．用放大镜看书，书与透镜的距离应小于1倍焦距
3．（2022·广西柳城·八年级期中）把一个透明且均匀的玻璃球切成如图所示的五块，其中能够使平行光发散的有（　　）

A．只有b B．a、c、d、e C．a、b、c D．a、b、c、d、e均可
4．（2022·安徽合肥·八年级期中）某同学在做“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v与物到凸透镜的距离u的关系图像，如图所示。下列判断正确的有（　　）

A．该同学所用凸透镜的焦距
B．当时，在光屏上得到的是倒立、缩小的实像
C．把物体从处移动到处的过程中，像逐渐变小
D．当时，在光屏得到的是放大的像，投影仪利用这一原理

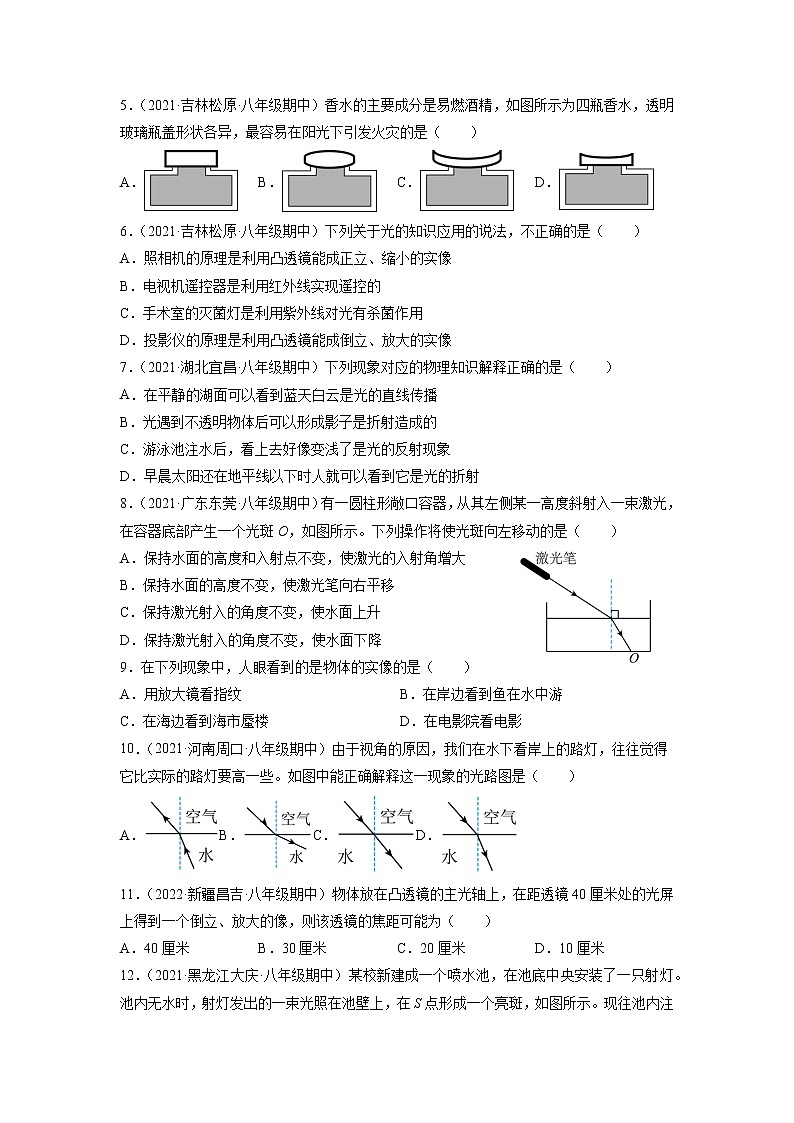

5．（2021·吉林松原·八年级期中）香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（　　）
A． B． C． D．
6．（2021·吉林松原·八年级期中）下列关于光的知识应用的说法，不正确的是（　　）
A．照相机的原理是利用凸透镜能成正立、缩小的实像
B．电视机遥控器是利用红外线实现遥控的
C．手术室的灭菌灯是利用紫外线对光有杀菌作用
D．投影仪的原理是利用凸透镜能成倒立、放大的实像
7．（2021·湖北宜昌·八年级期中）下列现象对应的物理知识解释正确的是（　　）
A．在平静的湖面可以看到蓝天白云是光的直线传播
B．光遇到不透明物体后可以形成影子是折射造成的
C．游泳池注水后，看上去好像变浅了是光的反射现象
D．早晨太阳还在地平线以下时人就可以看到它是光的折射
8．（2021·广东东莞·八年级期中）有一圆柱形敞口容器，从其左侧某一高度斜射入一束激光，在容器底部产生一个光斑O，如图所示。下列操作将使光斑向左移动的是（　　）
A．保持水面的高度和入射点不变，使激光的入射角增大
B．保持水面的高度不变，使激光笔向右平移
C．保持激光射入的角度不变，使水面上升
D．保持激光射入的角度不变，使水面下降
9．在下列现象中，人眼看到的是物体的实像的是（　　）
A．用放大镜看指纹 B．在岸边看到鱼在水中游
C．在海边看到海市蜃楼 D．在电影院看电影
10．（2021·河南周口·八年级期中）由于视角的原因，我们在水下看岸上的路灯，往往觉得它比实际的路灯要高一些。如图中能正确解释这一现象的光路图是（　　）
A．B．C．D．
11．（2022·新疆昌吉·八年级期中）物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（　　）
A．40厘米 B．30厘米 C．20厘米 D．10厘米

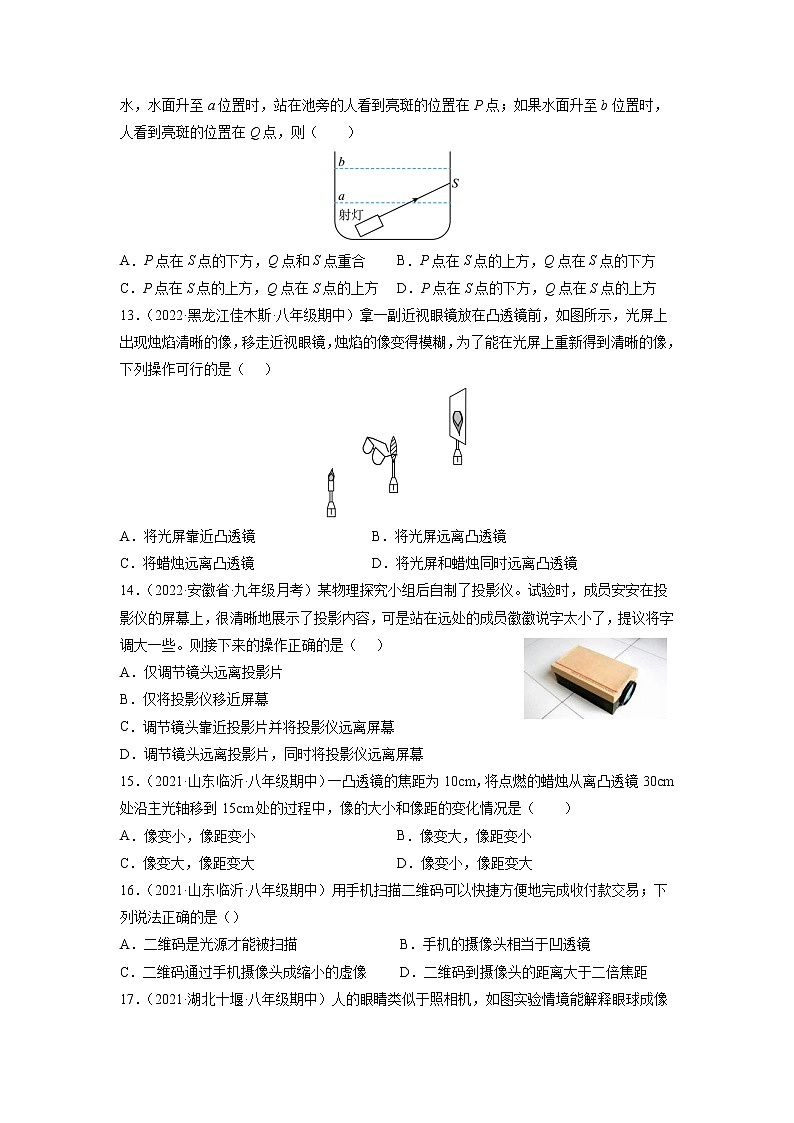

12．（2021·黑龙江大庆·八年级期中）某校新建成一个喷水池，在池底中央安装了一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（　　）

A．P点在S点的下方，Q点和S点重合 B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方 D．P点在S点的下方，Q点在S点的上方
13．（2022·黑龙江佳木斯·八年级期中）拿一副近视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走近视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（     ）

A．将光屏靠近凸透镜 B．将光屏远离凸透镜
C．将蜡烛远离凸透镜 D．将光屏和蜡烛同时远离凸透镜
14．（2022·安徽省·九年级月考）某物理探究小组后自制了投影仪。试验时，成员安安在投影仪的屏幕上，很清晰地展示了投影内容，可是站在远处的成员徽徽说字太小了，提议将字调大一些。则接下来的操作正确的是（     ）
A．仅调节镜头远离投影片
B．仅将投影仪移近屏幕
C．调节镜头靠近投影片并将投影仪远离屏幕
D．调节镜头远离投影片，同时将投影仪远离屏幕
15．（2021·山东临沂·八年级期中）一凸透镜的焦距为10cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变小，像距变小 B．像变大，像距变小
C．像变大，像距变大 D．像变小，像距变大
16．（2021·山东临沂·八年级期中）用手机扫描二维码可以快捷方便地完成收付款交易；下列说法正确的是（）
A．二维码是光源才能被扫描 B．手机的摄像头相当于凹透镜
C．二维码通过手机摄像头成缩小的虚像 D．二维码到摄像头的距离大于二倍焦距
17．（2021·湖北十堰·八年级期中）人的眼睛类似于照相机，如图实验情境能解释眼球成像原理的是（　　）
A． B．
C． D．
二、填空题(每空1分，共31分)
18．（2022·广西柳城·八年级期中）如图所示，是一束光线在空气和玻璃表面发生反射和折射时的情形，则法线是_________，入射光线是_________，折射光线是_________，分界面_________（选填“上”、“下”、“左”“右”）侧是空气。

19．（2021·辽宁抚顺·八年级期中）如图所示，一盏探照灯的灯光与水平面成50°角射向水池，池中没有水时，在池底C处形成一个光斑。在逐步注水的过程中，在水面处发生反射和折射，分别在水池底和棚顶形成2处光斑。入射角大小为 ___________，注水过程中池底的光斑将 ___________移动，棚顶的光斑将 ___________移动。（后两空填“不会”、“向左”或“向右”）

20．（2021·湖北宜昌·八年级期末）当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变_________（选填“厚”、“薄”），远视眼镜片不小心被摔成三、四片，碎片__________（填“能”或“不能”）起会聚光线的作用。
21．（2022·山东东营·中考模拟）王亚平在“天宫课堂”中为大家直播演示了很多有趣的小实验，其中最引人注目的就是“神奇的太空小水球”（如图），一开始王亚平将水注入水膜之中最终形成一个漂亮的完整水球，可以看到一个倒立的_______（填“实”或“虚”）像。随后，王亚平向水球里注射一个气泡，神奇的一幕发生了，水球里竟然形成了一正一反的两个人像，此时水球和中间气泡部分相当于两个_______（填“平面镜”“凸透镜”或“凹透镜”）。

22．（2022·江苏无锡·中考一模）如图（a）所示，在注有清水的试管内留有一个稍大的空气泡，将试管水平固定在白纸上方，并使光线竖直向下照射到试管上，观察试管下方的白纸，发现呈现在白纸上的竟是一条与试管平行的亮线，而在与空气泡相对应的位置上，则是一个橄榄形的黑影如图（b）所示。原来，试管中充满水的部分相当于________透镜，而试管上空气泡所处的位置相当于一个________透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化________ ？（选填“不变”、“一直变粗”、“一直变细”、“先变粗后变细”或“先变细后变粗”）

23．（2022·江苏扬州·八年级月考）如图，两束光分别射向并通过甲、乙两透镜。由图可知：______（甲/乙）透镜是凹透镜，因为凹透镜对光有______（会聚/发散）作用。

24．（2021·安徽合肥·八年级期末）一幅如图甲所示的漫画立在桌面上。小明把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小明观察分析透过水杯看到的是老鼠的_____（选填“实”或“虚”）像。

25．（2021·江苏省无锡市·八年级期末）小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，其操作正确的是______（选择“A”或“B”）。透镜与光斑的大小如图所示（d1f，v>2f
由图可知，此时像距为40cm，所以
40cm>2f
解得
20cm>f
故D符合题意，ABC不符合题意。
故选D。
12．（2021·黑龙江大庆·八年级期中）某校新建成一个喷水池，在池底中央安装了一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（　　）

A．P点在S点的下方，Q点和S点重合 B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方 D．P点在S点的下方，Q点在S点的上方
【答案】D
【详解】当往池内注水，水面升至a位置时，发生折射，根据折射定律，P点如下图所示

当水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，Q点如下图所示

通过画图可知：P点在S点的下方，Q点在S点的上方。故D符合题意，ABC不符合题意。
故选D。
13．（2022·黑龙江佳木斯·八年级期中）拿一副近视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走近视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（     ）

A．将光屏靠近凸透镜 B．将光屏远离凸透镜
C．将蜡烛远离凸透镜 D．将光屏和蜡烛同时远离凸透镜
【答案】A
【详解】近视眼镜是凹透镜，对光线有发散作用，拿一个近视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，若不放的视眼镜，蜡烛烛焰的像实际上在光屏前；拿走近视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏前面，可以用减小光屏与凸透镜的距离的方法使得光屏上呈现一个清晰的像的目的，即将光屏靠近凸透镜，或者蜡烛靠近凸透镜，故BCD不符合题意，故A符合题意。
故选A。
14．（2022·安徽省·九年级月考）某物理探究小组后自制了投影仪。试验时，成员安安在投影仪的屏幕上，很清晰地展示了投影内容，可是站在远处的成员徽徽说字太小了，提议将字调大一些。则接下来的操作正确的是（     ）

A．仅调节镜头远离投影片
B．仅将投影仪移近屏幕
C．调节镜头靠近投影片并将投影仪远离屏幕
D．调节镜头远离投影片，同时将投影仪远离屏幕
【答案】C
【详解】根据凸透镜成像的规律，当f＜u＜2f时，物体离镜头（物距）越近，所成的像越大，像到镜头的距离（像距）就越大，所以，将投影仪远离屏幕，同时调节镜头向投影片靠近，可使屏幕上的字变大，故ABD错误，C正确。
故选C。
15．（2021·山东临沂·八年级期中）一凸透镜的焦距为10cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变小，像距变小 B．像变大，像距变小
C．像变大，像距变大 D．像变小，像距变大
【答案】C
【详解】凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距减小，则像距变大，像变大，故ABD不符合题意，C符合题意。
故选C。
16．（2021·山东临沂·八年级期中）用手机扫描二维码可以快捷方便地完成收付款交易；下列说法正确的是（）
A．二维码是光源才能被扫描 B．手机的摄像头相当于凹透镜
C．二维码通过手机摄像头成缩小的虚像 D．二维码到摄像头的距离大于二倍焦距
【答案】D
【详解】A．二维码自身不能发光，所以二维码不是光源，故A错误；
BCD．手机摄像头相当于凸透镜，利用手机拍照或扫码时，二维码到摄像头的距离是物距，物距要大于二倍焦距，成倒立、缩小的实像，故BC错误，D正确。
故选D。
17．（2021·湖北十堰·八年级期中）人的眼睛类似于照相机，如图实验情境能解释眼球成像原理的是（　　）
A． B．
C． D．
【答案】A
【详解】人的眼睛类似于照相机，成倒立缩小的实像，此时物距大于像距，故A正确，BCD错误。
故选A。
二、填空题(每空1分，共31分)
18．（2022·广西柳城·八年级期中）如图所示，是一束光线在空气和玻璃表面发生反射和折射时的情形，则法线是_________，入射光线是_________，折射光线是_________，分界面_________（选填“上”、“下”、“左”“右”）侧是空气。

【答案】     MN     CO     OA     左
【详解】[1][2][3]由图可知，OB和OC关于MN对称，可知MN是法线，AO与OC分居法线两侧，可知，CO为入射光线，OA为折射光线，OB为反射光线。
[4]由图可知，折射光线与法线的夹角为60°，则折射角为60°，入射光线与法线的夹角为

可知折射角大于入射角，所以分界面左侧是空气。
19．（2021·辽宁抚顺·八年级期中）如图所示，一盏探照灯的灯光与水平面成50°角射向水池，池中没有水时，在池底C处形成一个光斑。在逐步注水的过程中，在水面处发生反射和折射，分别在水池底和棚顶形成2处光斑。入射角大小为 ___________，注水过程中池底的光斑将 ___________移动，棚顶的光斑将 ___________移动。（后两空填“不会”、“向左”或“向右”）

【答案】     40°     向右     向右
【详解】[1]一盏探照灯的灯光与水平面成50°角射向水池，由于法线与池底是垂直的，则灯光与法线之间的夹角为
90°-50°=40°
即入射角为40°。
[2]在没有注水时，根据光的直线传播，人直接能看到C点，当注水后，探照灯射出的光线到水面发生折射，折射光线靠拢法线，所以光斑会向右移动。
[3]注水后，入射点会向右移动，入射角不变，反射角不变，所以反射光线会向右移动，棚顶的光斑将向右移动。
20．（2021·湖北宜昌·八年级期末）当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变_________（选填“厚”、“薄”），远视眼镜片不小心被摔成三、四片，碎片__________（填“能”或“不能”）起会聚光线的作用。
【答案】     薄     能
【详解】[1]当我们刚看了近处的物体再看远处物体时，为了使所成的像落在视网膜上，则眼睛的晶状体变薄，并对光线的折射能力变弱。
[2]远视眼镜是凸透镜，远视眼镜片不小心被摔成三、四片，碎片对光仍然具有偏折能力，即碎片仍能起到会聚光线的作用。
21．（2022·山东东营·中考模拟）王亚平在“天宫课堂”中为大家直播演示了很多有趣的小实验，其中最引人注目的就是“神奇的太空小水球”（如图），一开始王亚平将水注入水膜之中最终形成一个漂亮的完整水球，可以看到一个倒立的_______（填“实”或“虚”）像。随后，王亚平向水球里注射一个气泡，神奇的一幕发生了，水球里竟然形成了一正一反的两个人像，此时水球和中间气泡部分相当于两个_______（填“平面镜”“凸透镜”或“凹透镜”）。

【答案】     实     凹透镜
【详解】[1]由图中可知，水球中间厚，两边薄，相当于一个凸透镜，故由凸透镜成像的规律可知，此时可以看到倒立的实像。
[2]向水球中注入气泡后，此时水球中的水的形状为中间薄、两边厚，故可知相当于凹透镜，凹透镜成正立、缩小的虚像，水球里竟然形成了一正一反的两个人像。
22．（2022·江苏无锡·中考一模）如图（a）所示，在注有清水的试管内留有一个稍大的空气泡，将试管水平固定在白纸上方，并使光线竖直向下照射到试管上，观察试管下方的白纸，发现呈现在白纸上的竟是一条与试管平行的亮线，而在与空气泡相对应的位置上，则是一个橄榄形的黑影如图（b）所示。原来，试管中充满水的部分相当于________透镜，而试管上空气泡所处的位置相当于一个________透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化________ ？（选填“不变”、“一直变粗”、“一直变细”、“先变粗后变细”或“先变细后变粗”）

【答案】     凸     凹     先变细后变粗
【详解】[1]圆柱型试管充满水的地方，中间比边缘厚，是水凸透镜，凸透镜对光线有会聚的作用，会聚成一条亮线。
[2]由于气泡的存在，气泡周边的水形成中间薄、边缘厚的凹透镜，凹透镜对光线有发散的作。
[3]亮线的位置相当于焦点的位置，如果把白纸从靠近试管向下移动过程中，经过焦点时亮线最细；从焦点处向下继续移动时，亮线变粗，是因为光线继续由焦点的位置向前沿直线传播。
23．（2022·江苏扬州·八年级月考）如图，两束光分别射向并通过甲、乙两透镜。由图可知：______（甲/乙）透镜是凹透镜，因为凹透镜对光有______（会聚/发散）作用。

【答案】     乙     发散
【详解】[1][2]分别把图中两束光线延长，可以发现光线经过甲透镜后，向主光轴方向发生会聚，凸透镜对光线具有会聚作用，因此可判断甲透镜为凸透镜；而光线经过乙透镜后，光线的会聚点延后了，光线被发散了，凹透镜对光线具有发散作用，因此可判断乙透镜为凹透镜。

24．（2021·安徽合肥·八年级期末）一幅如图甲所示的漫画立在桌面上。小明把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小明观察分析透过水杯看到的是老鼠的_____（选填“实”或“虚”）像。

【答案】实
【详解】圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的实像。
25．（2021·江苏省无锡市·八年级期末）小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，其操作正确的是______（选择“A”或“B”）。透镜与光斑的大小如图所示（d1
