人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律课文课件ppt
展开1.学会使用电压表测量电路两端的电压。2.探究串﹑并联电路电压的规律。
2．串联电路中电压会有什么关系？
1．为什么两灯的发光情况会不一样？
不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
猜想1：串联电路中的总电压等于各用电器两端的电压之和。猜想2：串联电路中的总电压与各用电器两端的电压相等。

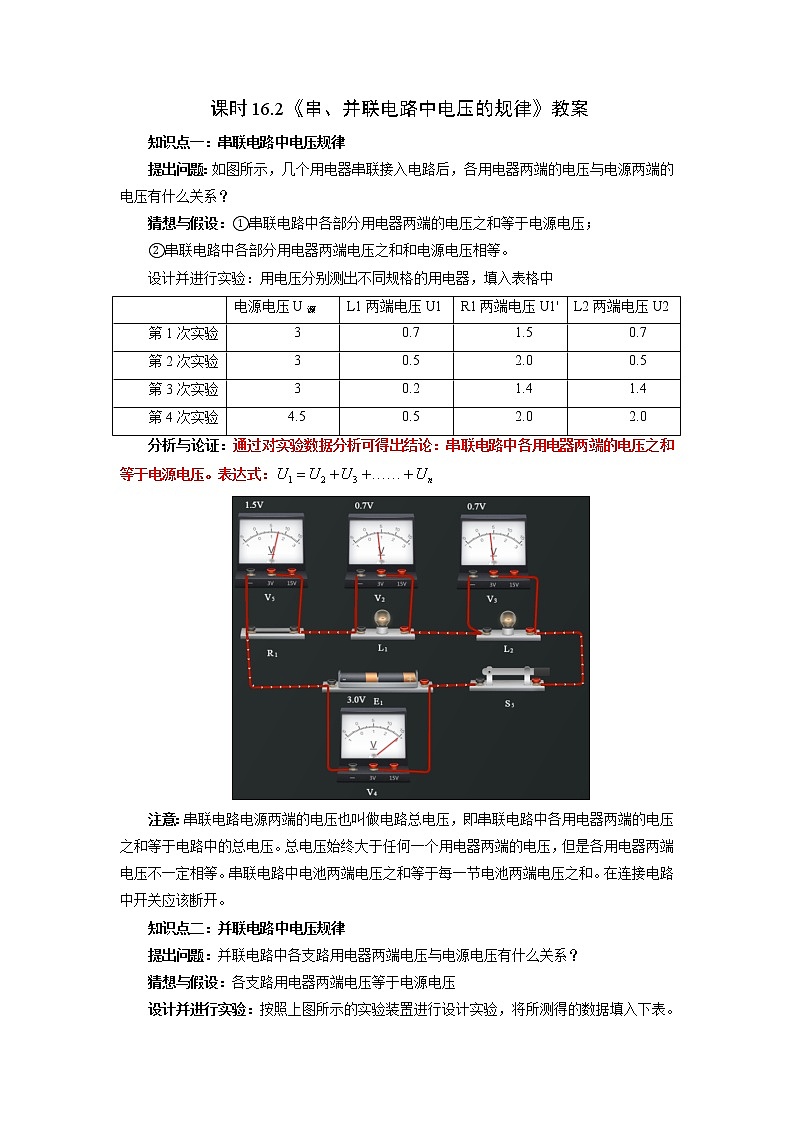

串联电路中的总电压与各用电器两端的电压有什么关系？
猜想或假设: （仿照水压）

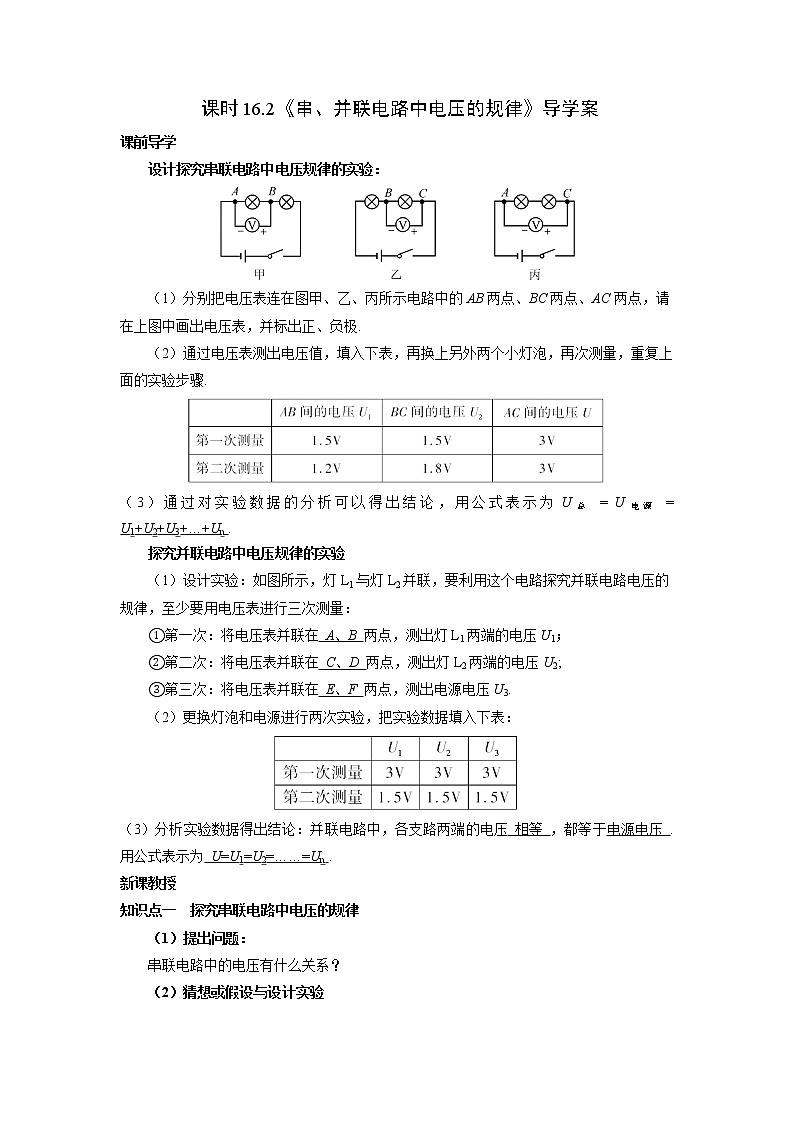

分别把电压表接在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。 换上另外两个小灯泡，再次测量，看看是否有相同的关系。

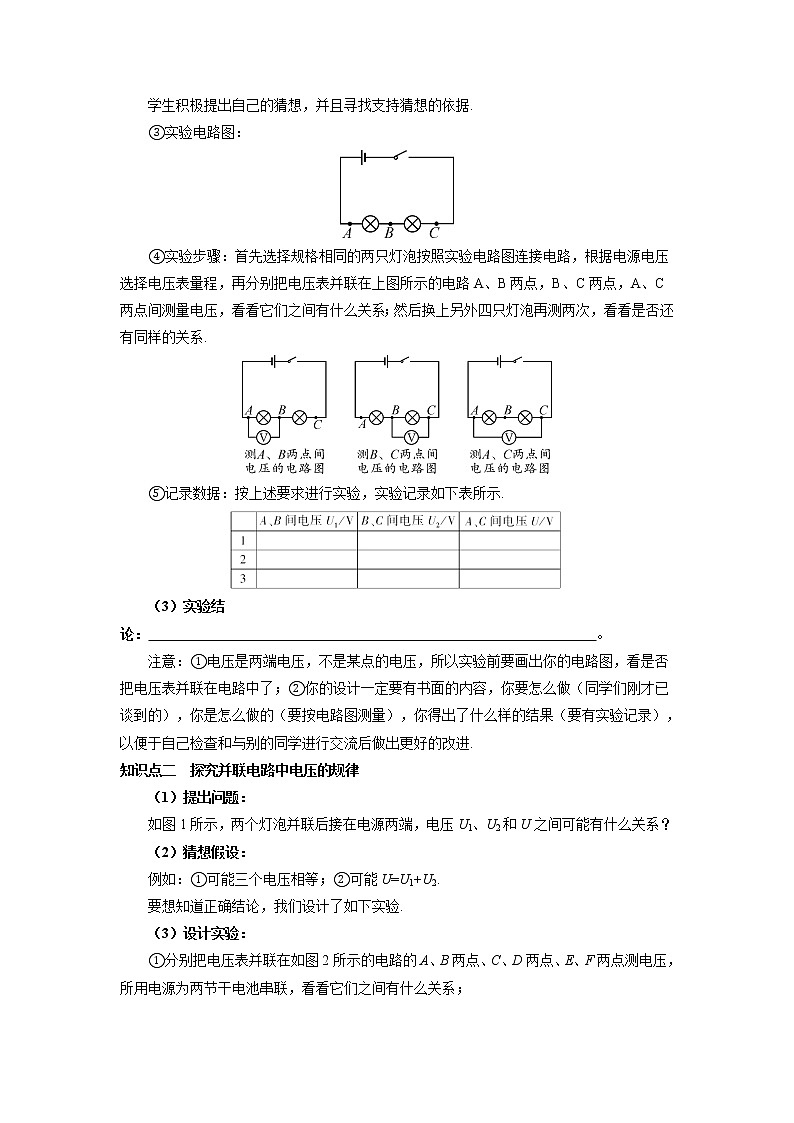

设计实验与制定计划：
实验步骤1.调节电压表指针指零，检查器材；2.按照电路图连接电路。断开开关，检查电路； 3.用电压表测量灯L1两端的电压，记为U1；4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；5.更换灯泡，重复步骤3、4；6.总结总电压和分电压关系。
①测灯L1两端的电压
串联电路总电压等于各部分两端电压之和。
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
结论： 1、串联电池组的总电压等于各个电池电压之和。 2、并联电池组的总电压等于一个电池的电压。
猜想1:并联电路各支路两端的电压之和等于电源两端的总电压猜想2:并联电路各支路两端的电压相等，并等于电源两端的总电压
并联电路各支路用电器两端的电压与电源两端电压有怎样的关系？
怎样测出电路中L1、L2和电源两端的电压？

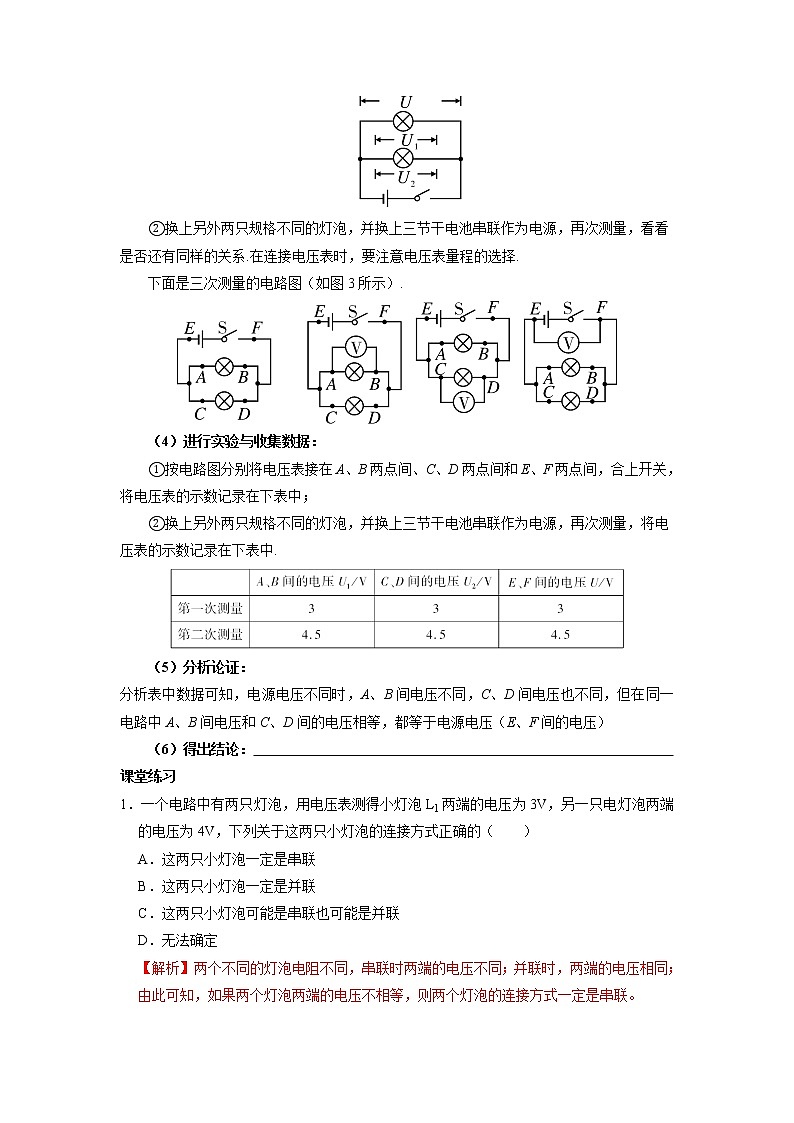

分别把电压表接在L1两端、L2两端和电源两端，测量电压，看看它们之间有什么关系。 换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。
④ 改变不同规格的小灯泡重做上述实验。

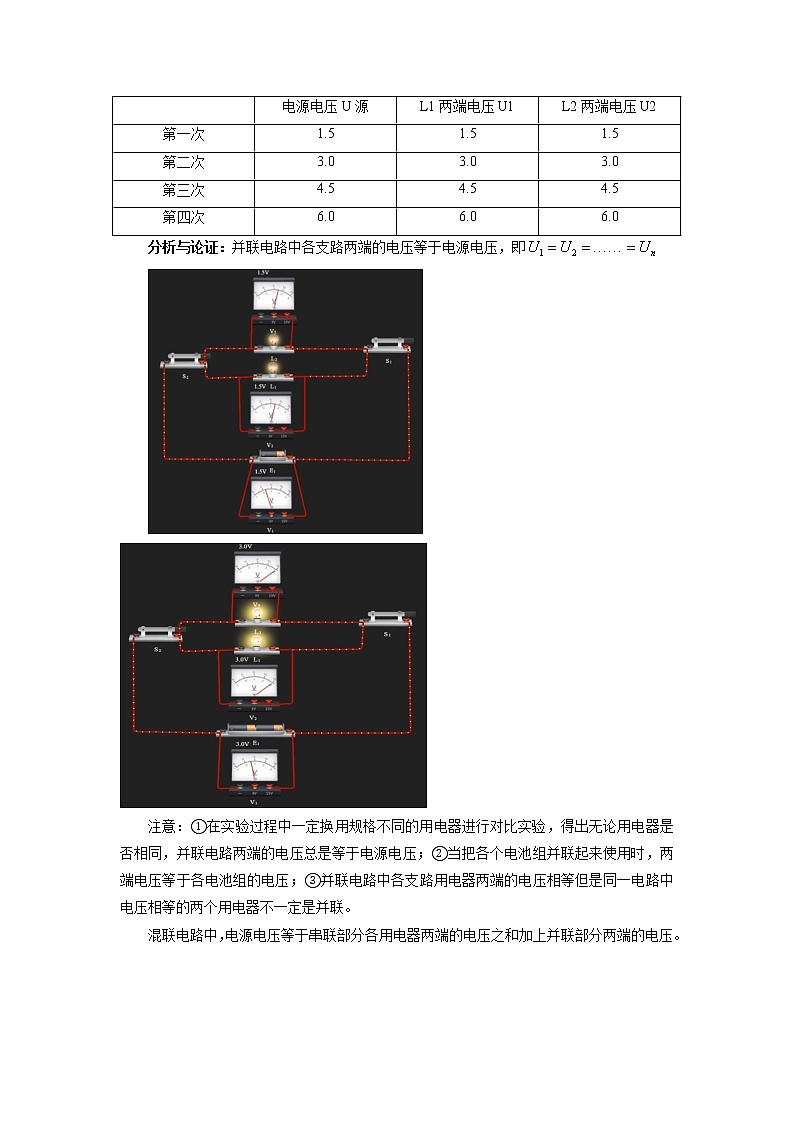

并联电路中，各支路两端电压等于电源电压。即：
在串联电路中，电流处处相等。 I＝I1＝I2＝…＝In
在并联电路中，干路电流等于各支路的电流之和。 公式:I＝I1+I2+…+In
串联电路中的总电压等于各部分电路两端的电压之和。 U=U1+U2+…+Un
在并联电路中，各支路两端的电压均相等。公式：U=U1=U2=…=Un
电源电压等于串联部分两端电压加上并联电路两端的电压，即：

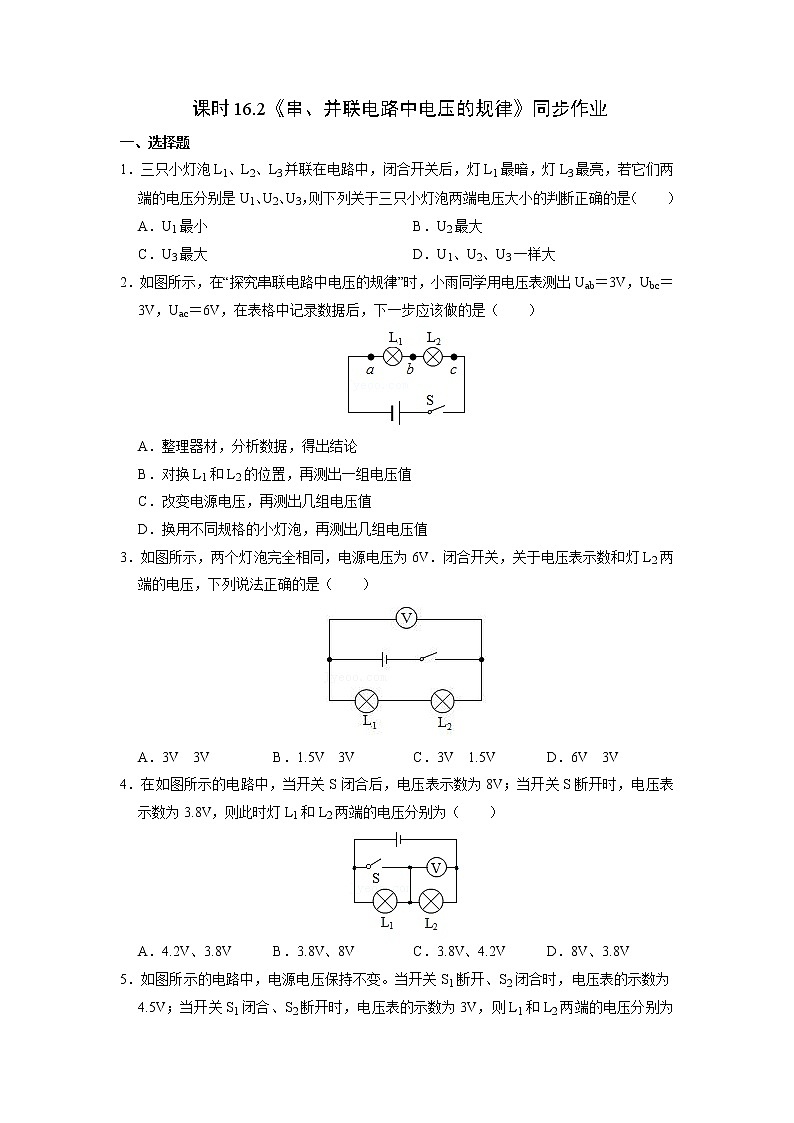

1．串联电路中电压的规律是_______________________________________________。当只有2个用电器串联时，这个规律的表达式为____________；若有3个或3个以上的用电器串联，则这个规律的表达式为____________________。
部分电路两端的电压之和
电路两端的总电压等于各
U＝U1＋U2＋…＋Un
2．两个完全相同的灯泡串联接入电路中，两灯泡两端的电压________(填“相等”或“不相等”)；串联电路中，各部分电路两端的电压____________________(填“一定相等”或“不一定相等”)。
3．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是( )A．U＝U1＝U2 B．U＞U1＋U2C．U＜U1＋U2 D．U＝U1＋U2
4．并联电路中电压的规律是_________________________________________。当只有2个用电器并联时，这个规律的表达式为____________；若有3个或3个以上的用电器并联，则这个规律的表达式为________________________。
电路两端的总电压与各支路两端的电压相等
U＝U1＝U2＝…＝Un

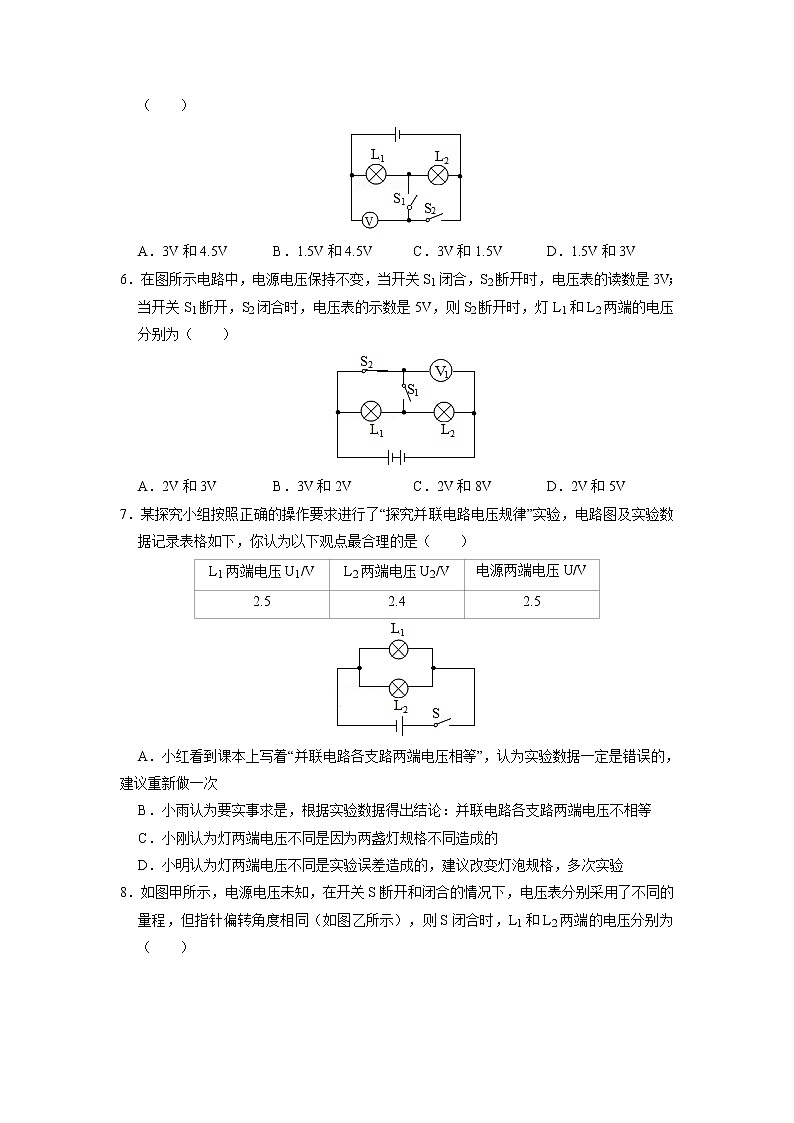

5．如图所示电路，开关闭合后两灯发光。以下说法正确的是( )A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍
6.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法正确的是( )A．灯L1和灯L2串联B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定相等D．通过灯L1的电流与通过电源的电流一定相等

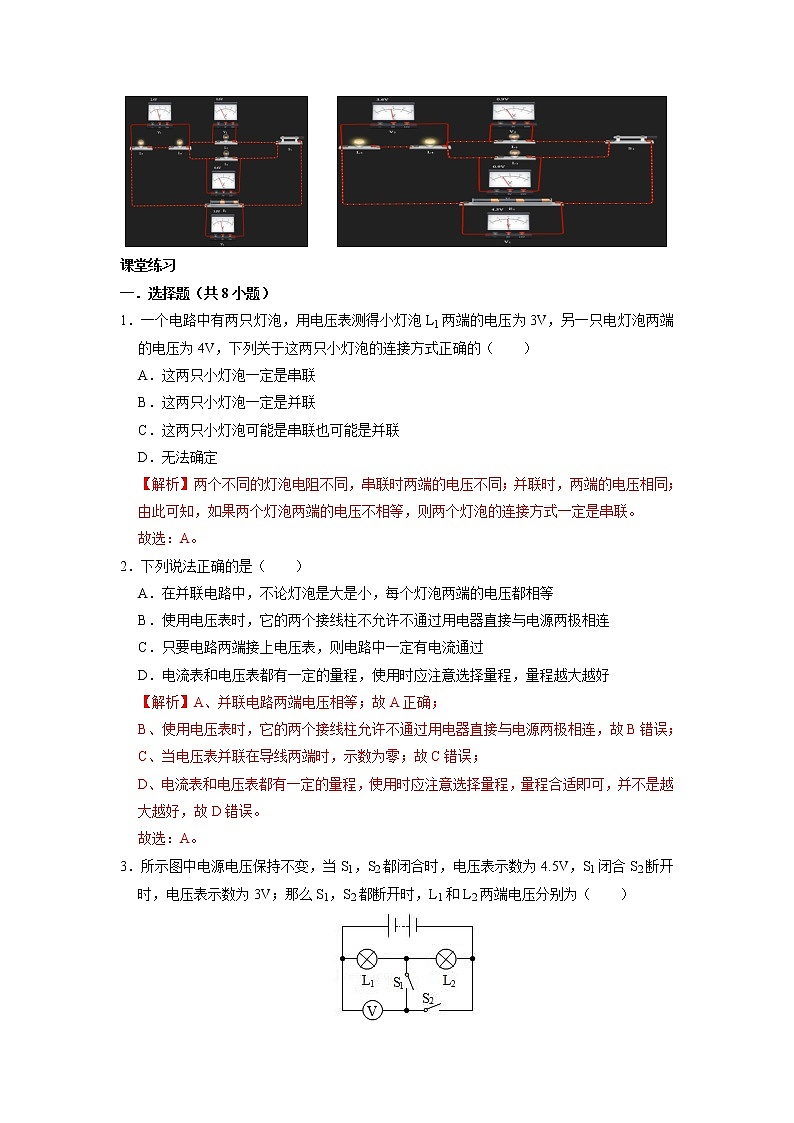

7．将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5 V，灯L2两端的电压为2.5 V，则( )A．两灯一定串联 B．两灯一定并联C．两灯可能串联也可能并联 D．以上说法都不对

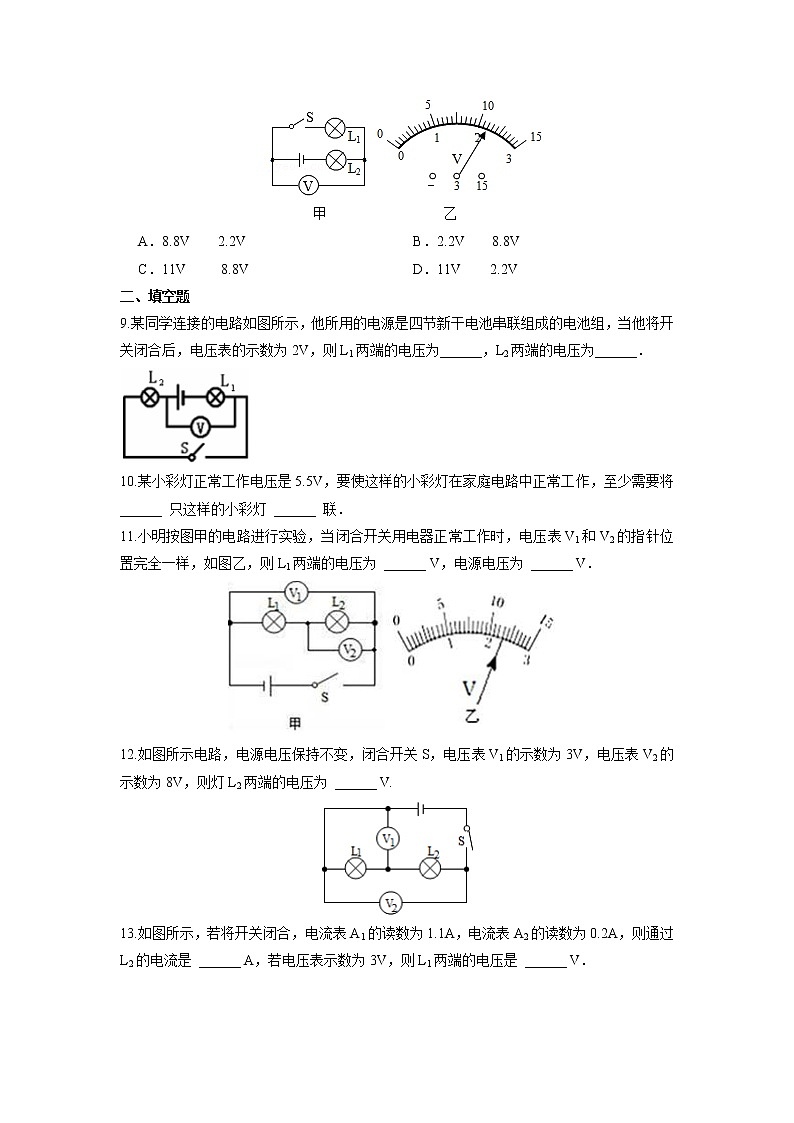

8.如图所示的是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。则下列判断中正确的是( )A．灯泡L1的灯丝断了B．开关接触不良C．灯泡L2的灯丝断了 D．灯泡L2被短路
