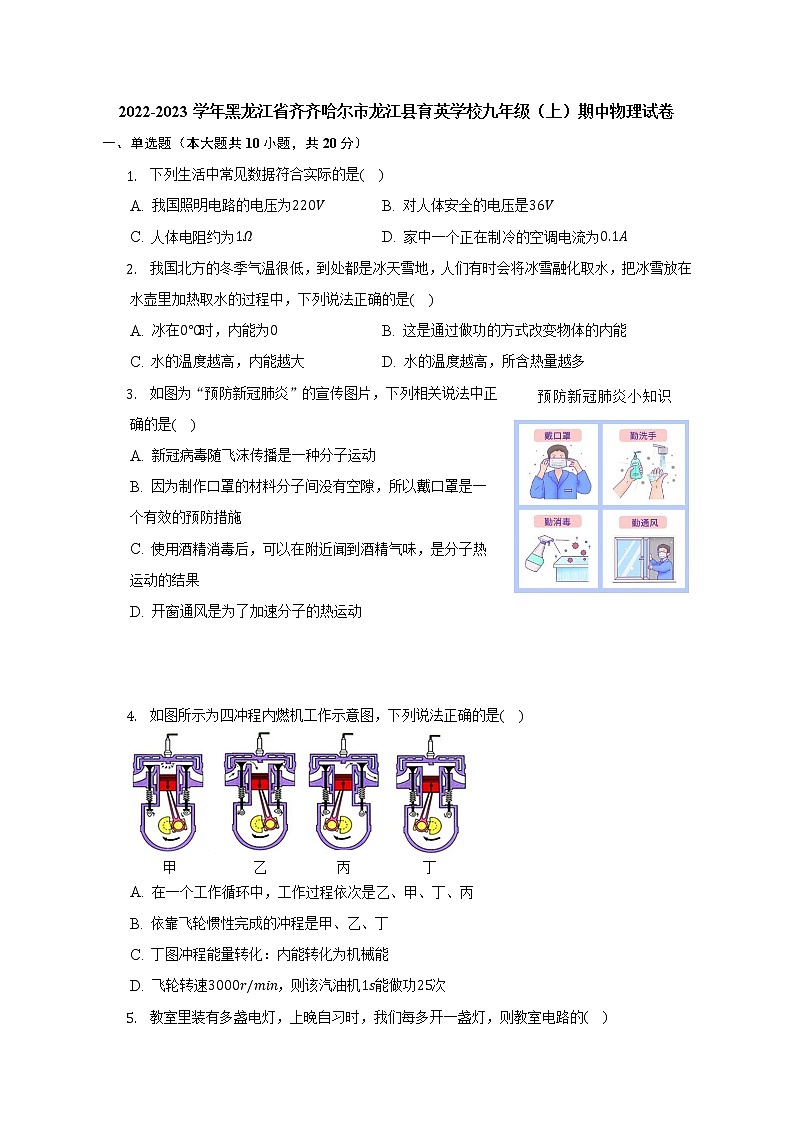

2022-2023学年黑龙江省齐齐哈尔市龙江县育英学校九年级（上）期中物理试卷
一、单选题（本大题共10小题，共20分）
1. 下列生活中常见数据符合实际的是(    )
A. 我国照明电路的电压为220V B. 对人体安全的电压是36V
C. 人体电阻约为1Ω D. 家中一个正在制冷的空调电流为0.1A
2. 我国北方的冬季气温很低，到处都是冰天雪地，人们有时会将冰雪融化取水，把冰雪放在水壶里加热取水的过程中，下列说法正确的是(    )
A. 冰在0℃时，内能为0 B. 这是通过做功的方式改变物体的内能
C. 水的温度越高，内能越大 D. 水的温度越高，所含热量越多
3. 如图为“预防新冠肺炎”的宣传图片，下列相关说法中正确的是(    )
A. 新冠病毒随飞沫传播是一种分子运动
B. 因为制作口罩的材料分子间没有空隙，所以戴口罩是一个有效的预防措施
C. 使用酒精消毒后，可以在附近闻到酒精气味，是分子热运动的结果
D. 开窗通风是为了加速分子的热运动



4. 如图所示为四冲程内燃机工作示意图，下列说法正确的是(    )

A. 在一个工作循环中，工作过程依次是乙、甲、丁、丙
B. 依靠飞轮惯性完成的冲程是甲、乙、丁
C. 丁图冲程能量转化：内能转化为机械能
D. 飞轮转速3000r/min，则该汽油机1s能做功25次
5. 教室里装有多盏电灯，上晚自习时，我们每多开一盏灯，则教室电路的(    )
A. 总电阻减小 B. 总电阻增大 C. 总电压增大 D. 总电流减小
6. 如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是(    )


A. B.
C. D.
7. 如图，S断开时，电压表示数5V，S闭合时，电压表的示数为1V，则(    )
A. S闭合时灯泡L1和L2的电压之比是5：1
B. 若灯泡L1灯丝烧断，电压表示数为零
C. 通过灯泡L1的电流比L2的电流大
D. 灯泡L1两端的电压是1V

8. 某创客小组自制肺活量比较装置，吹气时，气球胀大，隔板向上运动，下列说法正确的是(    )

A. 总电阻变大 B. 电流表示数变大
C. 电压表示数变大 D. 电压表与电流表的比值不变

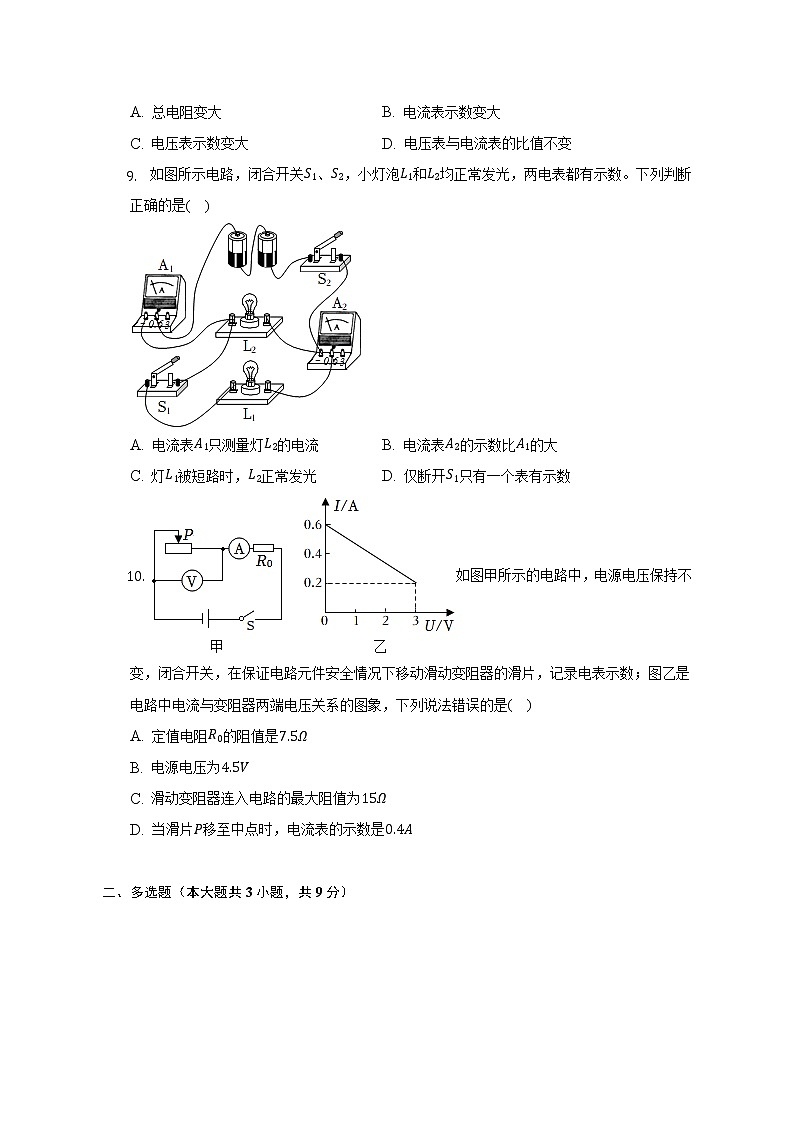

9. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。下列判断正确的是(    )

A. 电流表A1只测量灯L2的电流 B. 电流表A2的示数比A1的大
C. 灯L1被短路时，L2正常发光 D. 仅断开S1只有一个表有示数
10. 如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图象，下列说法错误的是(    )
A. 定值电阻R0的阻值是7.5Ω
B. 电源电压为4.5V
C. 滑动变阻器连入电路的最大阻值为15Ω
D. 当滑片P移至中点时，电流表的示数是0.4A

二、多选题（本大题共3小题，共9分）
11. 下列有关电现象的四幅图，说法正确的是(    )

A. 图甲中，玻璃棒和丝绸摩擦时，玻璃棒得到电子带正电
B. 图乙中，在闭合回路中，电源外部电流方向是从电源正极经过用电器流向负极
C. 图丙中，闭合开关，两灯均发光，将其中一个灯泡拧走，另一灯泡继续发光
D. 图丁中，验电器的金属箔片张开，是因为同种电荷相互排斥
12. 利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断错误的是(    )

A. 实验中电压表的示数保持3V不变
B. 当R的电阻为10Ω时，通过R的电流为0.2A
C. 滑动变阻器连入电路的阻值范围为1～5Ω
D. 将R从5Ω换成10Ω后，应将滑片向右移
13. 如图所示，电源电压4.5V，定值电阻R0为10Ω，滑动变阻器R规格为“20Ω 2A”，电流表和电压表量程分别选择“0〜0.6A“、“0〜3V”。闭合开关S，电路正常工作时，下列叙述正确的是(    )


A. 电流表示数范围为0.15A～0.6A
B. 电压表示数范围为1.5V～3V
C. 滑动变阻器阻值变化范围为5Ω～20Ω
D. 电压表示数变化量与电流表示数变化量之比为10Ω

三、填空题（本大题共10小题，共20分）
14. 现代手机使用时，人们喜欢在上面贴上钢化膜。钢化膜利用了分子之间______ 可以使其吸附在手机屏幕上；钢化膜的硬度大，碎裂后不能再复原是因为分子之间______ 。(以上空选填“有引力”、“有斥力”或“几乎没有作用力”)
15. 2022年6月5日，搭载神舟十四号载人飞船的长征运载火箭点火升空，火箭使用液氢作燃料，主要是利用了液氢的热值______(选填“大”或“小”)；神舟十四号飞船与火箭共同加速升空的过程中，燃料燃烧提供火箭升空所需的能量，本身质量不断减小，热值______(选填“变大”、“不变”或“变小”)。
16. 某定值电阻两端的电压为4V时，通过它的电流为0.5A，该定值电阻的阻值是______Ω，若它两端的电压为2V时，此时该定值电阻的阻值为______Ω。
17. 一种节日小彩灯是由20个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为______A；小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，请根据该小灯熄灭的原因判断众小灯的电路连接方式：若该小灯处断路，则众小灯______联。
18. 如图所示，将锡箔纸剪成中间较窄的细条，且ab段长度等于ef段长度。然后将其连接在电源两端，很快发现细条中ef段开始冒烟起火，这是因为锡箔纸将电池______，导致回路电流很大，而ef段是中间较窄的细条，该段电阻较______(选填“大”或“小”)，发热较快。也说明同种导体在长度一定时，______，电阻越大。

19. 如图所示，电流表A1是测量______的总电流，若将两个开关都闭合时，A1和A2的示数分别为3A和2A，若将控制L1的开关断开，发现A2的示数减少了0.8A，那么两开关都闭合时，流过L2的电流为______A。


20. 两只定值电阻，甲标有“15Ω 1A”字样，乙标有“10Ω 0.6A”字样，把它们串联在同一电路中，电路两端允许加的最大电压为______V；再将它们并联起来，干路允许通过的最大电流是______A。
21. 如图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零，说明电路存在______故障，用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3V，则电路的故障是______。
22. 电源电压不变，R1=10Ω.R2=15Ω.当S1、S2都闭合时．甲、乙都是电压表，则U甲：U乙= ______ ；当S1闭合，S2断开时，甲、乙都是电流表，则I甲：I乙= ______ ．


23. 如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V.则电源电压U=______V，R2=______Ω。

四、实验探究题（本大题共4小题，共24分）
24. 某实验小组用如图所示的装置比较水和煤油的吸热本领。

(1)实验除了图中的测量工具外，还需要的测量工具是天平和______；加热过程中，水和煤油吸收热量的多少是通过______来判断的。
(2)实验中应控制水和煤油的质量相同，为便于比较，还要控制它们的______相同。
(3)用两个相同的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。图甲中，图线______(填序号)可以反映煤油的温度随时间的变化规律，煤油的比热容为______J/(kg⋅℃)。
(4)小丽同学对实验进行反思后，将小组的实验方案进行改进，并设计了如图乙所示的装置，该实验具有的优点是：______。
25. 小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。正确操作后，小明完成了实验，并把数据记录在表格中。分析实验数据得出实验结论：串联电路中，各用电器两端电压相等。
(2)实验结束后小明和小华互相交流，小华指出小明的结论是错误的，造成结论错误的原因是______，另外，小明的实验在设计方案上还存在另一个不足之处是______。
(3)小明继续实验。为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______(选填“能”或“不能”)测出L2两端的电压，理由是______。
(4)正确实验后，小明可得出正确的实验结论为：______。(请使用文字叙述)

26. 如图所示是初中电学中一个经典电路，悦悦利用如图电路探究“电流与电压的关系”实验时：
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.3
0.4
0.5
(1)连接电路时，开关应处于______状态。闭合开关前，滑动变阻器滑片P应置于______(选填“A”或“B”)端。
(2)闭合开关，移动滑片，发现电流表无示数，电压表指针偏转较大且几乎不变，其故障可能是电阻R ______(选填“短路”或“断路”)。
(3)排除故障，闭合开关，通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。由表中数据可得到的结论是：______。
(4)本实验中滑动变阻器作用：一是保护电路，二是______。
(5)本实验不能用小灯泡替代电阻R的原因是______。

27. 悦悦同学用如图1所示电路测量定值电阻的阻值。

(1)请用笔画线代替导线，将图中的器材连接成完整电路。要求：
①滑片P向B端移动时，电流表示数变小；
②连线不能交叉。
(2)该实验的原理是______。
(3)闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，则R的阻值是______Ω。
(4)改变电阻两端电压进行多次测量，实验中多次测量的目的是：______。
(5)另一组的小刚用相同的器材连接电路并进行实验，并根据自己所记录的实验数据绘制了如图3所示的U-I图象。悦悦发现小刚绘制的U-I图象和自己绘制的U-I图象不同，你认为小刚在实验操作中出现的问题是______。
(6)实验结束后悦悦又利用已知电阻R0，设计并连接了如图4所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2电压表的示数为U1；
②只断开开关S2，电压表的示数为U2；
由此可得Rx的阻值为______(用字母U1、U2、R0表示)。

五、简答题（本大题共1小题，共5分）
28. 如图所示，在炎热的夏天，中午的阳光火辣辣的，小阳和小雨在海边游玩。小阳在沙滩上踩着细沙，小雨趟着海水。
小阳：真热呀!太阳晒得身上很热，地上的沙子也热得烫脚。
小雨：还是海边好，海水真凉呀!真舒服!
为什么小阳和小雨的感觉不同？请你帮他们解释原因。

六、计算题（本大题共2小题，共17分）
29. 小华家使用的是天然气热水器，该热水器的铭牌标明了它的热效率(铭牌上标注热水器的效率为80%)。小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确。已知当时自来水的温度为15℃，热水器储水量为40L，加热前天然气表的示数是2365.89m3，当热水器中注满水加热到40℃时，天然气表的示数是2366.04m3。天然气的热值为3.5×107J/m3。请回答：
(1)水升温到40℃时吸收的热量是多少？
(2)天然气完全燃烧放出的热量是多少？
(3)计算说明铭牌上标注的热水器效率是否准确的？
30. 为防止酒驾事故的出现，酒精测试仪被广泛的应用。有一种由酒精气体传感器制成的呼气酒精测试仪工作原理如图甲所示。电源电压恒为8V，当接触到酒精气体浓度增大时，其电阻值降低，如图乙所示。当酒精气体的浓度为0时，R2的电阻值为60Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对酒精测试仪进行调零，此时电压表的示数为6V。问：
(1)电压表的示数为6V时，电流表的示数为多少？
(2)电压表的示数为6V时，滑动变阻器R1的阻值为多少？
(3)现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A，滑动变阻器R1的阻值为20Ω时，试通过计算判断被检查者是否酒驾。


七、综合题（本大题共1小题，共5分）
31. 学习了电学知识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小刚了解到：发光二极管具有单向导电性，其电学符号与正负极，当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。


(1)若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有______性，要使二极管发光，金属片______(选填“A”或“B”)要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把______能转化为______能。
(2)妈妈从市面上买回一个变光二极管给他。通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的______(填字母)。


(3)制作发光二极管的主要材料是______(填字母)。
A.绝缘体
B.导体
C.半导体
D.超导体
答案和解析

1.【答案】A
【解析】解：A、我国照明电路(家庭电路)的电压为220V，故A符合实际；
B、经验证明，不高于36V的电压对人体是安全的，故B不符合实际；
C、人体电阻较大，正常情况下在5000Ω左右，故C不符合实际；
D、家用空调的功率约为1000W，正在制冷时的电流约为I=PU=1000W220V≈4.5A，故D不符合实际。
故选：A。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。

2.【答案】C
【解析】解：A、一切物体在任何时候都有内能，因此冰在0℃时，内能不为0，故A错误；
B、把冰雪放在水壶里加热取水的过程中，发生了能量的转移，是通过热传递的方法改变物体的内能，故B错误；
C、在水的质量一定时，水的温度越高，内能越大，故C正确；
D、热量是一个过程量，存在于热传递的过程中，只能说吸收或者放出热量，不能说含有或具有热量，故D错误。
故选：C。
(1)一切物体都有内能；
(2)做功和热传递都可以改变物体的内能；
(3)内能的大小与物体的温度、质量和状态等因素有关；
(4)热量是一个过程量，不能说物体含有多少热量。
本题是一道热学综合题，主要考查学生对内能、温度等概念的理解，是中考的热点，热学的难点。

3.【答案】C
【解析】解：A、分子很小，直接用肉眼看不到，飞沫是肉眼可以看到的，所以新冠病毒随飞沫传播是机械运动，不是分子运动，故A错误；
B、由分子热运动可知分子之间存在间隙，所以口罩材料分子之间也有空隙，故B错误；
C、可以闻到酒精味，是由于酒精分子在不停地做无规则运动，故C正确；
D、开窗通风是为了切断传播途径，故D错误。
故选：C。
(1)物质是由分子组成的，直接用肉眼看不到，飞沫是肉眼可以看到的，不是分子；
(2)分子间有空隙；
(3)一切物体都在不停地做无规则运动；
(4)开窗通风是为了切断传播途径。
本题结合分子动理论的观点解释生活中的现象，属于基础题。

4.【答案】D
【解析】解：A、甲图中两气门都关闭，火花塞点火，活塞下行，汽缸容积变大，是做功冲程；
乙图中进气门开启，排气门关闭，气体流入汽缸，是吸气冲程；
丙图中排气门开启，进气门关闭，气体流出汽缸，是排气冲程；
丁图中两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；
所以正确的排序是乙、丁、甲、丙，故A错误；
B、内燃机的一个工作循环有四个冲程，只有在做功冲程中使机器获得动力，内能转化为机械能，其它三个冲程均为辅助冲程，依靠飞轮惯性完成，即依靠飞轮惯性完成冲程的是乙、丙、丁，故B错误；
C、丁图是压缩冲程，压缩冲程中机械能转化为内能，故C错误；
D、四冲程汽油机的飞轮转速为3000r/min，则该飞轮1s转50圈，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s飞轮转50圈，共25个工作循环，共100个冲程，共做功25次，故D正确。
故选：D。
(1)内燃机的四个冲程在一个工作循环中工作过程依次是吸气、压缩、做功和排气冲程；根据气门的关闭情况和活塞的运动方向判断是哪一个冲程；
(2)一个工作循环有四个冲程，只有在做功冲程中使机车获得动力，内能转化为机械能，其它三个冲程均为辅助冲程，依靠飞轮惯性完成；
(3)内燃机工作过程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能；
(4)内燃机的工作过程：在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动2周，做功一次。
本题综合考查内燃机的工作过程及能量转化等知识，综合性较强；知道四冲程汽油机在一个工作循环中曲轴转2圈、飞轮转2周、做功一次是解决该题的关键。

5.【答案】A
【解析】解：教室电路中各用电器是并联连接的；
AB、每多开一盏灯，多增加了一条支路，相当于增加了导体的横截面积，则总电阻将减小，故A正确，B错误；
C、并联电路两端的电压不变，即总电压不变，故C错误；
D、每多开一盏灯，多增加了一条支路的电流，其它支路的电流不变，则总电流将增大，故D错误。
故选：A。
家庭电路是并联电路；在并联电路中，支路越多，总电流越大，总电阻会越小，并联电路两端的电压不变。
本题考查了并联电路中电压、电流、电阻的特点，知道家庭电路的连接方式是解题的关键。

6.【答案】B
【解析】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制洪灯，因此感应开关S2与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故B正确。
故选：B。
由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明红灯和绿灯互不影响、独立工作，据此进行解答。
本题考查根据要求设计电路，关键是明确串联和并联电路中开关的作用。

7.【答案】B
【解析】解：
ACD、断开开关S，电压表串联到电源的两端，电压表的示数为5V，电压表测量的是电源电压，故电源电压为5V，开关闭合时，电压表测量的是灯泡L2两端的电压，电压表示数为1V，L2两端的电压为1V，由于是串联电路，各处电流时相同的，L1两端的电压是5V-1V=4V，S闭合时灯泡L1和L2两端的电压之比是4V：1V=4：1，故ACD错误；
B、若灯泡L1灯丝烧断，电压表不能测量电源电压，示数为0V，故B正确。
故选：B。
断开开关S，电压表的示数为5V，电压表测量的是电源电压；闭合开关S，两灯均正常发光，电压表测量的是灯泡L1两端的电压；根据串联电路的电压关系和电流关系分析。
本题考查了开关的不同状态对电灯的连接方式的影响，属于基础知识。

8.【答案】B
【解析】解：由电路图可知，定值电阻R1与滑动变阻器R0串联，电压表测量R0两端的电压，电流表测量电路中的电流。
A、由题知，吹气时，气球胀大，隔板向上运动，带动滑片向上移动，R0接入电路的电阻变小，电路的总电阻变小，故A错误；
BC、根据I=UR可知，电路中的电流变大，即电流表示数变大，故B正确；
根据U=IR可知，R1两端的电压变大，因为串联电路两端的电压等于各部分电路两端的电压之和，所以R0两端的电压变小，即电压表示数变小，故C错误；
D、由R=UI可知，电压表与电流表的比值为R0接入电路的阻值，故该比值变小，故D错误。
故选：B。
由电路图可知，定值电阻R1与滑动变阻器R0串联，电压表测量R0两端的电压，电流表测量电路中的电流。
(1)由题知，吹气时，气球胀大，隔板向上运动，带动滑片向上移动，R0接入电路的电阻变小，电路的总电阻变小；
(2)根据欧姆定律可知电路中的电流变化和R1两端的电压变化，根据串联电路的电压规律可知R0两端的电压变化，即电压表示数变化；
(3)根据R=UI可知电压表与电流表的比值变化。
本题考查动态电路分析，涉及欧姆定律在串联电路中的应用，难度较大。

9.【答案】D
【解析】解：由图可知，L1、L2并列连接，为并联；开关S2在干路上，控制整个电路，开关S1与L1在一条支路，控制L1；电流表A1在干路上，测量干路中的电流，电流表A2与L1在一条支路，测量通过L1的电流。
A、电流表A1在干路上，测量干路中的电流，故A错误；
B、电流表A2测量通过L1的电流，电流表A1测量干路中的电流，A1的示数大于A2的示数，故B错误；
C、灯L1被短路时，L2也短路，不能正常工作，故C错误。
D、仅断开S1，灯L1被断路，电流表A2测量通过L1的电流，此时没有示数，电流表A1测量干路中的电流，有示数，故D正确。
故选：D。
分析电路图，先确定两灯的连接方式、两电流表和两开关的位置，再根据串联或并联电路的特点分析判断。
本题考查了并联电路的电流和电压特点，分析电路图、确定电路的连接方式和电流表的位置是关键。

10.【答案】D
【解析】解：由图甲可知，定值电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
(1)由图乙可知，当滑动变阻器两端的电压为0时，电路中的电流最大为I大=0.6A，
根据欧姆定律可知，电源电压为：
U=I大R0=0.6A×R0----------①
当滑动变阻器两端的电压为3V时，电路中的电流I=0.2A，根据串联电路的特点和欧姆定律可知，电源电压为：
U=3V+IR0=3V+0.2A×R0--------------②
联立①②解得：定值电阻R0=7.5Ω；电源电压U=4.5V；故A、B正确；
(2)当滑动变阻器连入电路的阻值的最大时，通过电路中的电流最小，由图象可知通过电路中的最小电流为0.2A，此时电压表示数为3V，
由欧姆定律可知，滑动变阻器的最大阻值R滑大=U滑I最小=3V0.5A=15Ω，故C正确；
(3)当滑动变阻器的滑片P移至中点时，滑动变阻器接入电路中的电阻R中'=12R滑大=12×15Ω=7.5Ω；
根据串联电路的特点可知，电路中的总电阻R=RP'+R0=7.5Ω+7.5Ω=15Ω；
此时电路中的电流I'=UR=4.5V15Ω=0.3A，即电流表示数为0.3A，故D错误。
故选：D。
由图甲可知，定值电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
(1)由图乙可知，当滑动变阻器两端的电压为0时，电路中的电流最大为I大=0.6A，根据欧姆定律可知，电源电压U=I大R0；当滑动变阻器两端的电压为3V时，电路中的电流I=0.2A，根据串联电路的特点和欧姆定律可知，电源电压U=3V+IR0，据此可解得R0的阻值和电源电压；
(2)当电压表示数为0时，滑动变阻器连入电路的阻值为0，当电压表示数为3V时，通过电路中的电流为0.2A，根据欧姆定律可知滑动变阻器的最大阻值；
(3)当滑动变阻器的滑片P移至中点时可知滑动变阻器的连入电路的阻值，根据串联电路的电阻特点可知电路中的总电阻，根据欧姆定律求出电路中的电流，据此可知电流表示数。
本题考查了串联电路特点、欧姆定律以及动态电路分析，解题的关键是能从坐标图中获取相关有用信息。

11.【答案】BCD
【解析】解：A.玻璃棒和丝绸摩擦时，玻璃棒失去电子而带正电，丝绸因有了多余电子而带等量的负电，故A错误；
B.在闭合回路中电源的外部，电流总是从电源正极流向负极，而电源内部的电流方向与之相反，故B正确；
C.图中电流有两条路径，两灯泡是并列连接的，是并联关系，并联电路各支路互不影响，所以将其中一个灯泡拧走，另一灯泡继续发光，故C正确；
D.用带电体接触验电器的金属球，就有一部分电荷转移到两片金属箔上，两片金属箔带同种电荷，同种电荷相互排斥而张开，故D正确。
故选：BCD。
对照图中的实验和选项中的描述，找出所涉及的物理知识，逐一对选项的说法做出判断即可。
本题考查的内容较多，包括摩擦起电、电流方向的判断、串并联电路的判断、验电器的原理等，都属于电学的基本常识，是我们必须熟知的。

12.【答案】CD
【解析】解：A.根据图乙可知，当电阻为5Ω时，电路中的电流为0.50A；
由I=UR可得，电压表的示数：U=IR=0.50A×5Ω=2.5V，故A错误；
B.根据图乙可知，当R=10Ω时，通过的电流为0.25A，故B错误；
C.当R=5Ω时，电路电流最大为0.5A；因为串联电路两端电压等于各部分电压之和，
所以滑动变阻器两端电压：U滑=U-UV=3V-2.5V=0.5V，
根据图乙可知，当R=25Ω时，电路电流最小为0.1A，滑动变阻器两端电压仍为0.5V，
由I=UR可得，
滑动变阻器接入电路的最小阻值：R滑min=U滑Imax=0.5V0.5A=1Ω；
滑动变阻器接入电路的最大阻值：R滑max=U滑Imin=0.5V0.1A=5Ω；
所以滑动变阻器连入电路的阻值范围1Ω～5Ω；故C正确；
D.将R从5Ω换成10Ω后，电阻分得的电压会变大，为了保证定值电阻R两端电压不变，需减小定值电阻两端电压，根据串联电路电压规律，应增大滑动变阻器两端电压，根据分压原理，需增大滑动变阻器接入电路的阻值，故将滑片向右移动，故D正确。
故选：CD。
(1)根据图乙读出一组电阻值和电流值，然后利用欧姆定律的变形公式U=IR可求出电压表的示数；
(2)根据图乙可以读出电阻为10Ω时通过电流的大小；
(3)当R接入电路的阻值最小时，电路电流最大，根据图象读出电流，然后根据串联电路电压规律和欧姆定律的应用求出滑动变阻器接入电路的最小阻值；当R接入电路的阻值最大时，电路电流最小，根据图象读出电流，然后根据串联电路电压规律和欧姆定律的应用求出滑动变阻器接入电路的最大阻值；
(4)根据串联电路电压规律和分压原理判断滑片移动的方向。
本题考查了欧姆定律的应用以及串联电路的分压特点等，关键是分析图像得出电流与电阻之间的关系。

13.【答案】BCD
【解析】解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流；
ABD、由于电压表的量程为0〜3V，所以当电压表U0最大示数为3V时，电路中的电流为：
I=U0R0=3V10Ω=0.3A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为2A，
所以，电路中的最大电流为0.3A，即电流表的最大示数为0.3A，故A错误；
此时变阻器接入电路中的电阻最小，电路的总电阻为：
R总=UI=4.5V0.3A=15Ω，
根据串联电路中总电阻等于各分电阻之和知变阻器接入电路中的最小阻值为：
R小=R总-R0=15Ω-10Ω=5Ω，
当变阻器接入电路中的阻值最大为20Ω时，电路中的电流最小，电流表和电压表示数都最小，
所以，滑动变阻器阻值变化范围为5Ω～20Ω，故C正确；
电路中的最小电流为：
I'=UR总'=UR0+R大=4.5V10Ω+20Ω=0.15A，
电压表的最小示数为：
U0'=I'R0=0.15A×10Ω=1.5V，
所以，电压表示数范围为1.5V～3V，故B正确；
D、由R=ΔUΔI可知电压表示数变化量与电流表示数变化量之比等于R0的阻值，为10Ω，故D正确。
故选：BCD。
由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流；
(1)当电压表的示数最大时，根据欧姆定律求出电路中的电流，然后与电流表的量程和滑动变阻器允许通过的最大电流相比较确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻得出串联求出滑动变阻器接入电路中的最小阻值；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电流表和电压表示数都最小，电路安全，据此得出滑动变阻器接入电路中的阻值范围，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的最小示数，然后得出电流表、电压表示数范围以及滑动变阻器阻值的范围；
(2)根据欧姆定律结合R0的阻值判断滑片P向右移时电压表示数与电流表示数变化量之比。
本题考查了串联电路的特点和欧姆定律的应用，正确判断出电路中的最大电流是关键。

14.【答案】有引力  几乎没有作用力
【解析】解：钢化膜利用了分子之间有引力可以使其吸附在手机屏幕上；分子间作用力的大小与分子间的距离有关，膜破裂以后分子距离较大，此时分子间作用力就非常小了。
故答案为：有引力；几乎没有作用力。
分子热运动理论的内容：一是物质是由分子和原子构成的；二是构成物质的分子都在不停地做无规则运动；三是分子间存在相互作用力--引力和斥力。
分子间既有引力又有斥力这并不矛盾，就好像被弹簧连着的两个小球，当分子间的距离很小时，就像弹簧受到压缩，分子间主要表现为斥力；当分子间的距离稍大时，就好像弹簧被拉长，分子间主要表现为引力。

15.【答案】大  不变
【解析】解：因为液氢的热值大，完全燃烧时可以放出更多的热量，所以火箭使用液氢作燃料；
热值是燃料的特性，与燃料的质量无关；所以燃料燃烧提供火箭升空所需的能量，本身质量不断减小，热值不变。
故答案为：大；不变。
相同质量的不同燃料，热值越大，完全燃烧时放出的热量越多；
热值是燃料的一种特性，与燃料的种类有关，而与燃料的质量大小、燃烧情况无关。
本题考查了燃料热值大的应用、对热值特性的理解，属于基础题目。

16.【答案】8  8
【解析】解：根据I=UR可得，该定值电阻的阻值为：
R=UI=4V0.5A=8Ω；
电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以当它两端的电压为2V时，该定值电阻的阻值不变，仍为8Ω。
故答案为：8；8。
(1)已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
(2)电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与导体两端的电压和通过的电流无关，是一道基础题目。

17.【答案】0.2  并
【解析】解：节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流均为200mA=0.2A；
若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联。
故答案为：02；并。
(1)串联电路中电流是处处相等的；
(2)串联电路所有用电器共同组成一个通路，一个用电器断路，其它用电器都不能工作；
并联电路每个用电器独立与电源组成通路，一个用电器断路，不影响其它用电器的工作。
本题考查串联电路电流的规律和串并联电路的辨别，把握住工作过程中彼此是否影响，就能正确作出判断。

18.【答案】短路  大  横截面积越小
【解析】解：锡箔纸条两端的铝面直接接触电池的正负极，造成短路，这样电流会很大，铝纸条中间最细处ef的横截面积较小，电阻较大，即ab段电阻小于ef段电阻，说明同种导体在长度一定时，横截面积越小，电阻越大。
故答案是：短路；大；横截面积越小。
导线直接将电源连接起来的电路叫短路，短路时，容易烧坏电路或形成火灾。
电阻是导体本身的一种性质，它的大小只与材料、长度、横截面积、温度四个因素有关，与电压无关，与电流也无关。
本题考查了利用身边器材能够做的物理实验以及分析实验中蕴含的物理知识，注重了物理和生活的联系，属于基础知识的考查，相对比较简单。

19.【答案】L2和L3  1.2
【解析】解：根据电路图可知，电流从电源正极流出，一路经过L3，另一路经过电流表A2，从电流表流出后分别经过L1和L2，经过L1后直接回到电源负极，支路L2、L3汇合共同经过电流表A1后回到电源负极；因此电灯L1、L2、L3的连接方式是并联，电流表A1是测量L2和L3的总电流，电流表A2是测量L1和L2的总电流；
因为并联电路中，干路电流等于各支路电流之和，并且控制L1的开关断开时，A2的示数减少了0.8A，则通过L1的电流为0.8A，
通过L2的电流为2A-0.8A=1.2A。
故答案为：L2和L3；1.2。
(1)把几个用电器首尾相接，连入电路就是串联；把几个用电器首首相接，尾尾相接，再连入电路，就是并联；根据串并联的概念，结合开关的断开与闭合情况，判断各灯泡的连接方式。
(2)并联电路中，干路电流等于各支路电流之和。
本题考查了并联的特点和并联电路电流规律的理解，是一道中档题。

20.【答案】15  1
【解析】解：(1)因串联电路中各处的电流相等，
所以，两电阻串联时，电路中的最大电流I=I乙=0.6A，
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，两端允许加的最大电压：
U=IR总=I(R甲+R乙)=0.6A×(15Ω+10Ω)=15V；
(2)由I=UR可得，两电阻两端允许所加的最大电压：
U甲=I甲R甲=1A×15Ω=15V，U乙=I乙R乙=0.6A×10Ω=6V，
因并联电路中各支路两端的电压相等，
所以，两电阻并联时，电路中的最大电压U'=U乙=6V，
此时通过乙的电流为0.6A，
通过甲的电流I甲'=U'R甲=6V15Ω=0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中允许通过的最大电流：
I=I甲'+I乙=0.4A+0.6A=1A。
故答案为：15；1。
(1)已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，然后根据电阻的串联和欧姆定律求出两端允许加的最大电压；
(2)根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，然后由欧姆定律求出通过两电阻的电流，再根据并联电路的电流特点求出干路的最大电流。
本题考查电压、电流的计算，关键是公式及其变形的灵活运用，难点是知道串联时允许通过的最大电流为两个额定电流里面最小的一个，两只电阻并联时，电压也选最小。

21.【答案】断路  ab间有断路
【解析】解：闭合开关S，发现电灯L1、L2均不亮，电流表示数为零，说明电路存在断路；
用电压表进行检测时，bc间电压为零，说明bc间电路完好；
ac间电压为3V，说明电流表和开关完好；ab间电压为3V，说明ab间有断路。
故答案为：断路；ab间有断路。
电灯L1、L2均不亮，电流表示数为零，说明电路存在断路；电压表有示数，说明电压表的正负接线柱与电源两极相连。
本题考查了学生在实验操作中用电流表、电压表判断电路故障的方法。

22.【答案】3：5；5：2
【解析】解：当S1、S2都闭合，甲、乙都是电压表时，R1、R2串联，
U甲：U乙=IR2：I(R1+R2)=15Ω：(10Ω+15Ω)=3：5；
当S1闭合，S2断开时，两电阻并联，
通过R1支路的电流为I1=UR1，
通过R2支路的电流为I2=UR2，
所以I甲：I乙=(I1+I2)：I2=(UR1+UR2)：UR2=(R1+R2)：R1=(10Ω+15Ω)：10Ω=5：2．
故答案为：3：5，5：2．
当S1、S2都闭合，甲、乙都是电压表时，R1、R2串联，甲电压表测R2两端的电压，乙电压表侧电源的电压，根据串联电路电流、电压特点和欧姆定律求出两电表示数之比；当S1闭合，S2断开时，两电阻并联，甲测干路电流，乙测R2支路电流，根据欧姆定律求出各支路电流，进一步根据并联电路电流特点求出甲、乙两电流表的示数之比．
本题考查了串联电路和并联电路的特点，以及欧姆定律的灵活运用，关键是开关闭合和断开时电路串并联的判断．

23.【答案】8；5
【解析】
【分析】
本题考查了串联电路特点和欧姆定律公式的应用，注意灯泡的电流与电压不成是正比的，定值电阻的电流与电压是成正比的。
(1)当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压，由图象此时灯泡的电流，由串联电路特点和欧姆定律计算R1的电压，从而得到电源电压；
(2)当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压，由图象读出此时灯泡的电流，由串联电路特点和欧姆定律计算R2的阻值。
【解答】
(1)由电路图可知，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压，
由图象知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，
R1的电流为0.2A时，电压为2V，R1的电流与电压成正比，所以R1的电流为0.6A，它两端电压为6V，
由于串联电路的总电压等于知分电压之和，所以电源电压U=UL+U1=2V+6V=8V；
(2)当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压，
灯泡两端电压为4V，由图象知，此时通过灯泡的电流为0.8A，
由串联电路特点可知，I2=IL=0.8A，
U2=U-UL=8V-4V=4V，
由欧姆定律可得R2的阻值：
R2=U2I2=4V0.8A=5Ω。
故答案为：8；5。
24.【答案】秒表  加热时间  初温度  a  1.575×103  该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等
【解析】解：(1)根据转换法，加热过程中，水和煤油吸收热量的多少是通过加热时间来判断的，故还用到秒表；
(2)根据控制变量法可知，实验中应控制水和煤油的质量相同，为便于观察和比较温度的变化，还要使它们的初温相同；
(3)实验中选用相同电加热器，在相同的时间内放出的热量相同，液体吸收的热量相同；
可观察图象，在加热时间相同的情况下，a的温度变化量大，故a的吸热能力弱，比热容小，因水的比热容大于煤油的比热容，故a为煤油；
由图甲知，加热10min，水和煤油吸收的热量相同，水的温度升高98℃-95℃=3℃，煤油升高的温度为：98℃-90℃=8℃，根据Q=cmΔt，在质量、吸收热量相同的情况下，升高的温度与比热容成反比，故煤油的比热容是：c=38×4.2×103J/(kg⋅℃)=1.575×103J/(kg⋅℃)；
(4)由图乙所示实验可知，实验用同一烧杯用“水浴法”对水与煤油同时加热，该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等。
故答案为：(1)秒表；加热时间；(2)初温度；(3)a；1.575×103；(4)该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等。
(1)根据表中数据，要记录加热的时间，确定要用到测量时间的工具；
使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)比较不同物质吸热的情况，可控制不同物质的质量和初的温度；
(3)水的比热容大于煤油的比热容，实验中水和煤油质量相同，在加热相同时间时，温度变化大的吸热能力弱；
由图甲得出加热10min水和煤油升高的温度，根据Q=cmΔt知，在质量、吸收热量相同的情况下，升高的温度与比热容c成反比得出煤油的比热容；
(4)分析图示实验，根据图示实验装置分析答题。
本题探究水和煤油的吸热能力，考查控制变量法、转换法的应用和数据分析，为热学中的重要实验。

25.【答案】调零  选用的灯泡规格相同  实验只进行了一次，结论不具有普遍性  不能  电压表的正负接线柱接反了  串联电路中，各用电器两端的电压之和等于电路的总电压
【解析】解：(1)图乙中，连接电路前，电压表指针向左偏，是因为没有对电压表进行调零，所以接下来要对电压表进行调零；
(2)由表格中的数据知，UAB=UBC=1.4V，造成小明的结论错误的原因是：选用的灯泡规格相同，实验只有一组数据，说明只进行了一次实验，为了使结论具有普遍性，应该选用不同规格的灯泡，多次实验。所以实验的不足之处是：实验只进行了一次，结论不具有普遍性；
(3)在测L2两端的电压时，将电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，会造成电压表的正负接线柱接反，所以这种做法不能测量出L2两端的电压，原因是：电压表的正负接线柱接反了；
(4)由表格中的数据知，UAC=UAB+UBC，所以正确的实验结论为：串联电路中，各用电器两端的电压之和等于电路的总电压。
故答案为：(1)调零；(2)选用的灯泡规格相同；实验只进行了一次，结论不具有普遍性；(3)不能；电压表的正负接线柱接反了；(4)串联电路中，各用电器两端的电压之和等于电路的总电压。
(1)电压表在使用前需要对其进行调零；
(2)探究串联电路的电压规律时，为了使结论具有普遍性，应该选用不同规格的灯泡，多次实验；
(3)电压表在接线时，必须保证电流从电压表的正接线柱流入，负接线柱流出，否则闭合开关后，可能造成电压表的损坏；
(4)根据实验的数据，归纳出合理的结论。
探究串联电路电压规律的实验，属于中考重点实验，需熟练掌握实验步骤和结论，题目难度适中。

26.【答案】断开  A  断路  在电阻一定时，通过导体的电流与导体两端的电压成正比  改变定值电阻两端的电压  灯丝的电阻随温度的变化而变化
【解析】解：(1)为了保护电路，连接电路时开关应断开，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的A端；
(2)电流表无示数，说明电路可能断路；电压表指针偏转较大，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻R断路了；
(3)根据表中数据可知：电压增大为原来的几倍，通过的电流也增大为原来的几倍，故得出的结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
(4)探究电流与电压的关系时，需要改变定值电阻两端的电压，因此本实验中滑动变阻器作用：一是保护电路，二是改变定值电阻两端的电压；
(5)探究电流与电压的关系，需要保持电阻不变，而灯丝的电阻随温度的变化而变化，所以不能用小灯泡做此实验。
故答案为：(1)断开；A；(2)断路；(3)在电阻一定时，通过导体的电流与导体两端的电压成正比；(4)改变定值电阻两端的电压；(5)灯丝的电阻随温度的变化而变化。
(1)为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处；
(2)电流表无示数，可以判断出电路中出现了断路，然后根据电压表有示数确定出断路的位置；
(3)分析表中电流与电压的关系得出结论；
(4)探究电流与电压的关系时，需要改变定值电阻两端的电压，据此分析滑动变阻器的作用；
(5)探究电流与电压的关系时，需要保持电阻不变，而灯丝的电阻受温度的影响。
本题探究“电流与电压的关系”考查注意事项、故障分析、控制变量法和分析数据归纳结论的能力。

27.【答案】R=UI  5  减小误差  电压表并联在变阻器两端 U2R0U1-U2
【解析】解：(1)滑片P向B端移动时，电流表示数变小，说明滑片向右移动时接入电路的电阻变大，则电路图为：
；
(2)伏安法测定值电阻的阻值，原理R=UI；
(3)由图2可知，电流表选用小量程，分度值是0.02A，示数为0.5A，
则R的阻值为：R=UI=2.5V0.5A=5Ω；
(4)改变电阻两端电压进行多次测量，实验中多次测量的目的是多次测量求平均值，减小误差；
(5)由图可知，待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律可知电路的电流变大，根据U=IR，待测电阻两端的电压变大，由串联联电路电压的规律可知变阻器的电压变小，而图丁所示的U-I图像中电流增大时电压减小，这说明小刚在实验操作中出现的问题是将电压表并联在变阻器两端了；
(6)利用已知电阻R0，设计并连接了如图4所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2电压表的示数为U1，此时电路为待测电阻的简单电路，电压表测量电源电压；
②只断开开关S2，电压表的示数为U2，待测电阻和R串联接入电路，电压表测待测电阻两端的电压，
串联电路总电压等于各部分电压之和，由串联电路的电压特点可知，R两端的电压：U0=U1-U2，
通过R0的电流：I'=U0R0=U1-U2R0，
串联电路各处电流相等，由欧姆定律可得Rx的阻值为：
Rx=U2I'=U2U1-U2R0=U2R0U1-U2。
故答案为：(1)答案见上；(2)R=UI；(3)5；(4)减小误差；(5)电压表并联在变阻器两端；(6)U2R0U1-U2。
(1)滑片P向B端移动时，电流表示数变小，说明滑片向右移动时接入电路的电阻变大，据此确定变阻器的连接；
(2)伏安法测定值电阻的阻值，原理：R=UI；
(3)根据电流表选用的量程确定分度值读数，由欧姆定律得出待测电阻；
(4)测量定值电阻的实验中多次测量的目的是多次测量求平均值，减少实验误差；
(5)串联电路中，电源电压等于各部分电压之和，据此结合图像分析；
(6)用等效替代法测出Rx的电流，根据R=UI计算出电阻。
本题考查了电路连接、电路故障分析、电流表读数、欧姆定律的运用以及数据分析等知识，是常考内容，要求学生熟练掌握。

28.【答案】解：
沙子烫，海水凉，跟它们的质量和照晒表面积都无关，而是和物体的比热容有关，水的比热容较大，根据Q=cm△t分析可知，在同样的日照条件下，吸收相同的热量，水的温度变化小，沙子的温度变化大，所以海水凉，砂子烫。
【解析】单位质量的某种物质温度升高(或降低)1℃吸收(或放出)的热量为该物质的比热容，水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多。
利用水的比热容大的特点能够解释生活中的很多现象，说明物理来源于生活，又服务于生活，本题具有一定代表性。

29.【答案】解：(1)水的体积V水=40L=40dm3=0.04m3，
由ρ=mV可得水的质量：
m水=ρ水V水=1.0×103kg/m3×0.04m3=40kg，
水吸收的热量：
Q吸=c水m水(t-t0)=4.2×103J/(kg⋅℃)×40kg×(40℃-15℃)=4.2×106J；
(2)消耗天然气的体积：
V气=2366.04m3-2365.89m3=0.15m3，
天然气完全燃烧放出的热量：
Q放=qV=3.5×107J/m3×0.15m3=5.25×106J；
该热水器的热效率：
η=Q吸Q放=4.2×106J5.25×106J×100%=80%，
所以铭牌上标注的热水器效率是准确的。
答：(1)水升温到40℃时吸收的热量是4.2×106J；
(2)天然气完全燃烧放出的热量是5.25×106J；
(3)铭牌上标注的热水器效率是准确的。
【解析】(1)知道水的体积、密度，利用ρ=mV求水的质量，再利用Q吸=cm(t-t0)求水吸收的热量；
(2)由题意求出消耗天然气的体积，利用Q放=qV求天然气完全燃烧放出的热量；
(3)该热水器的热效率等于水吸收的热量与天然气完全燃烧放出的热量之比，与铭牌上标注的热水器效率比较，得出是否是准确的。
本题考查了密度公式、吸热公式、燃料完全燃烧放热公式、热效率公式的应用，注意单位换算：1L=1dm3=0.001m3。

30.【答案】解：由电路图可知，两电阻串联，电流表测量电路电流，电压表测量R2两端电压；
(1)根据题意可知，当酒精气体的浓度为0时，电压表示数为6V，此时电流表的示数：I=U2R2=6V60Ω=0.1A；
(2)因串联电路两端电压等于各部分电压之和，所以酒精气体的浓度为0时，R1两端电压：U1=U-U2=8V-6V=2V，
由I=UR可得，此时滑动变阻器R1的阻值：R1=U1I=2V0.1A=20Ω；
(3)当电流表的示数为0.2A时，电路的总电阻：R'=UI'=8V0.2A=40Ω，
因串联电路中的总电阻等于各部分电阻之和，所以传感器的电阻：R'2=R'-R1=40Ω-20Ω=20Ω，
由图甲知，此时酒精的浓度为0.3mg/mL，且0.2mg/mL<0.3mg/mL<0.8mg/mL，所以被检测者酒驾。
答：(1)电压表的示数为6V时，电流表的示数为0.1A；
(2)电压表的示数为6V时，滑动变阻器R1的阻值为20Ω；
(3)当电流表的示数为0.2A时，被测者酒驾。
【解析】根据电路图可知，两电阻串联，电流表测量电路电流，电压表测量R2两端电压；
(1)根据题意可知，当酒精气体的浓度为0时，电压表示数为6V，根据欧姆定律求出此时电流表的示数；
(2)根据串联电路电压规律求出滑动变阻器两端电压，根据串联电路电流规律和欧姆定律求出此时滑动变阻器R1的阻值；
(3)由欧姆定律和串联电阻的规律求当电流表的示数为0.2A时传感器的电阻大小，根据图甲找出对应的酒精气体深度与已知条件作比较即可判断。
本题紧密结合生产实际考查串联电路电流、电阻的规律及欧姆定律的应用，解题的关键是从图甲获取有效的信息。

31.【答案】单向导电  B  化学  电  C  C
【解析】解：(1)因为二极管具有单向导电性，电流要从电压表正接线柱流入，从负接线柱流出，A为水果电池的正极，B为水果电池的负极，因当电流从“+”极流入时二极管能通电且发光，故金属片B要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把化学能转化为电能；
(2)当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确。
(3)制作发光二极管的主要材料是半导体，选C．
故答案为：(1)单向导电；B；化学；电；(2)C；(3)C。
(1)电流要从电压表正接线柱流入，从负接线柱流出，确定水果电池的正负极结合已知条件分析回答；
水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把化学能转化为电能；
(2)当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；
(3)制作发光二极管的主要材料是半导体。
本题考查电路的基本连接方式以及二极管单向导电性的特点和能量转化。
