浙教版八年级上册第5节 电压的测量习题课件ppt
展开
这是一份浙教版八年级上册第5节 电压的测量习题课件ppt，文件包含第5节电压的测量pptx、第5节电压的测量第1课时doc、第5节电压的测量第2课时doc、补充习题第5节电压的测量docx、第5节电压的测量docx等5份课件配套教学资源，其中PPT共46页， 欢迎下载使用。

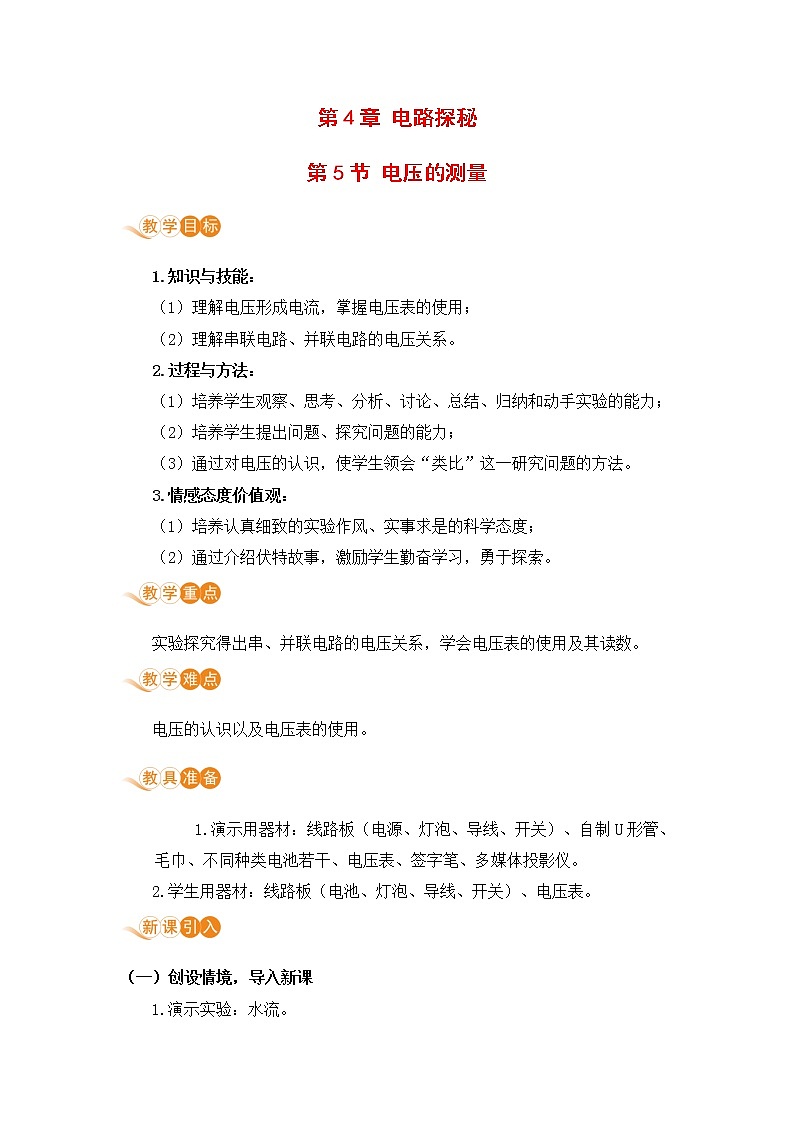

1 学习目标 2 新课导入3 新课讲解 4 课堂小结5 当堂小练 6 布置作业
1理解电压形成电流，掌握电压表的使用；2理解串联电路、并联电路的电压关系。

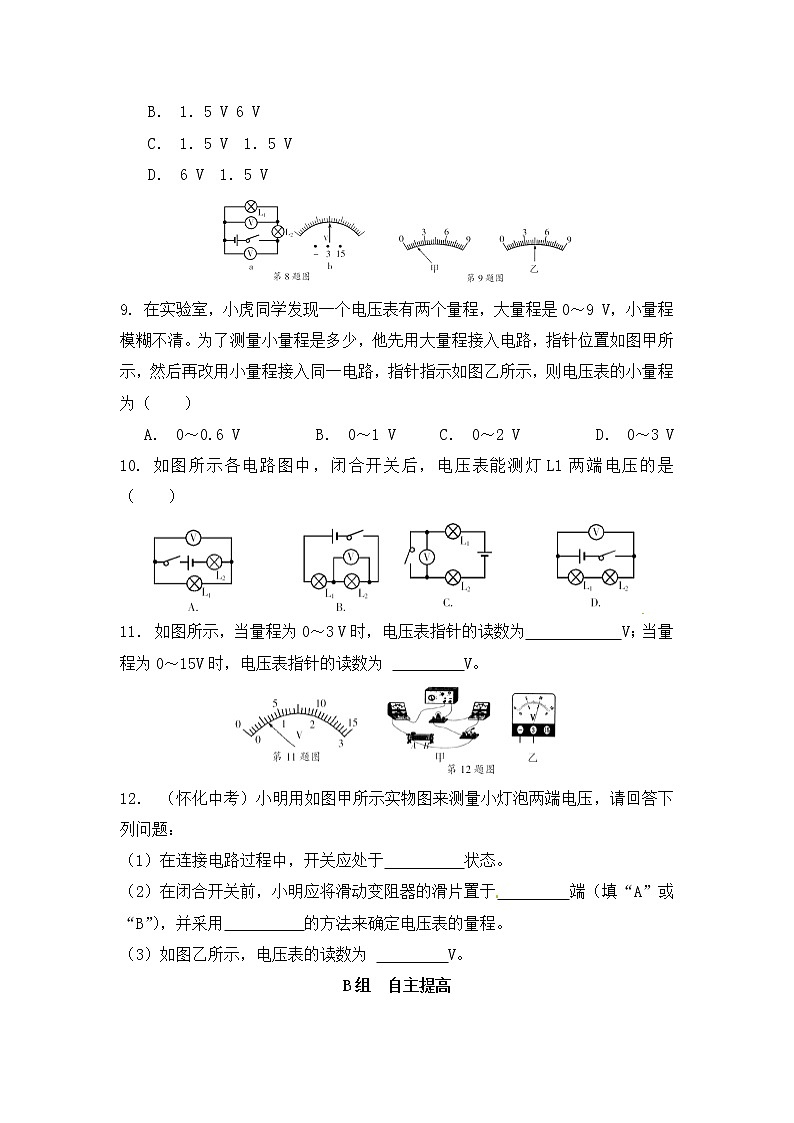

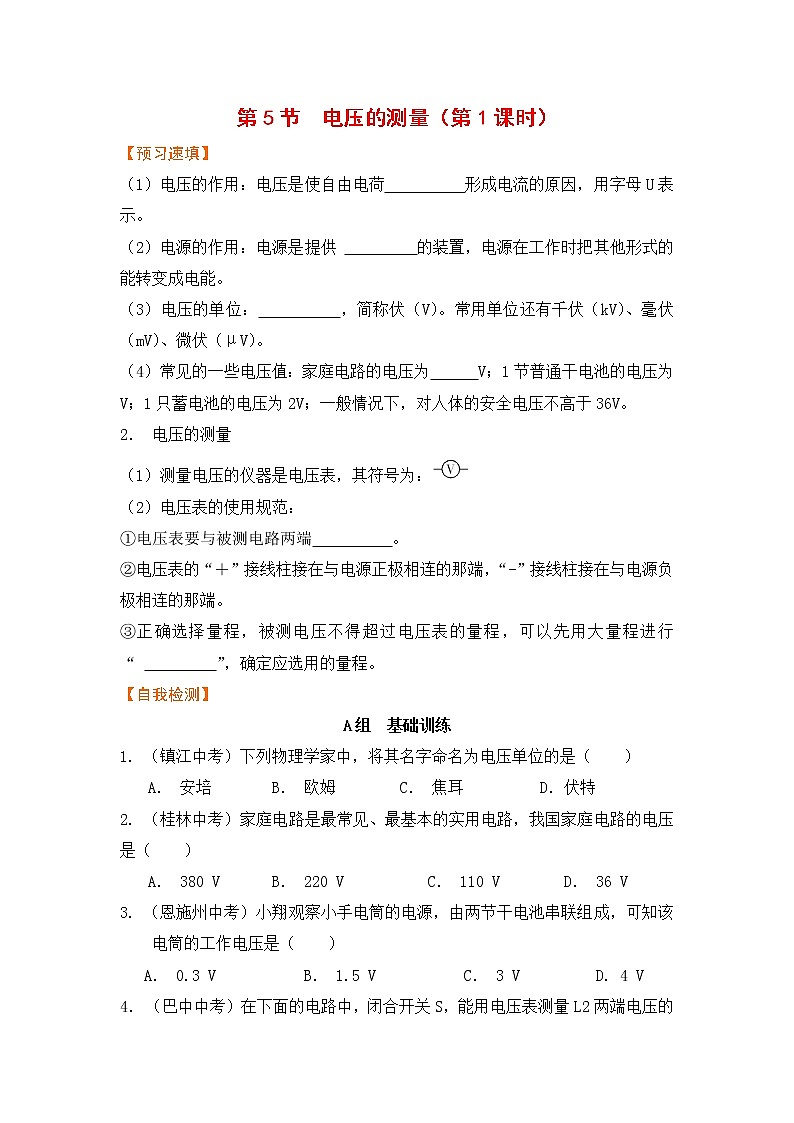

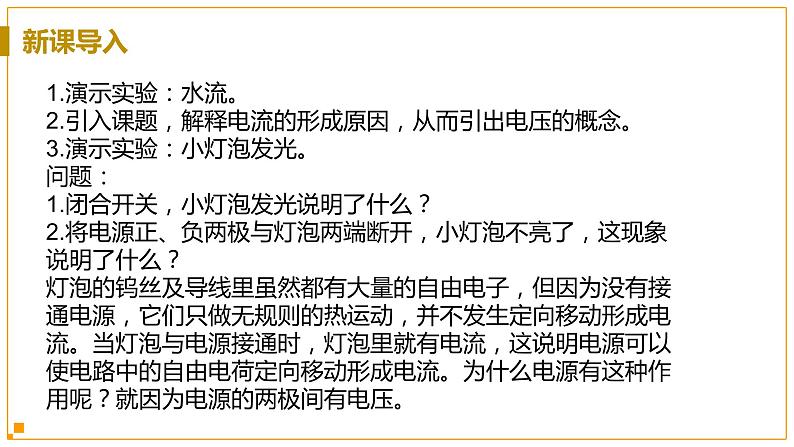

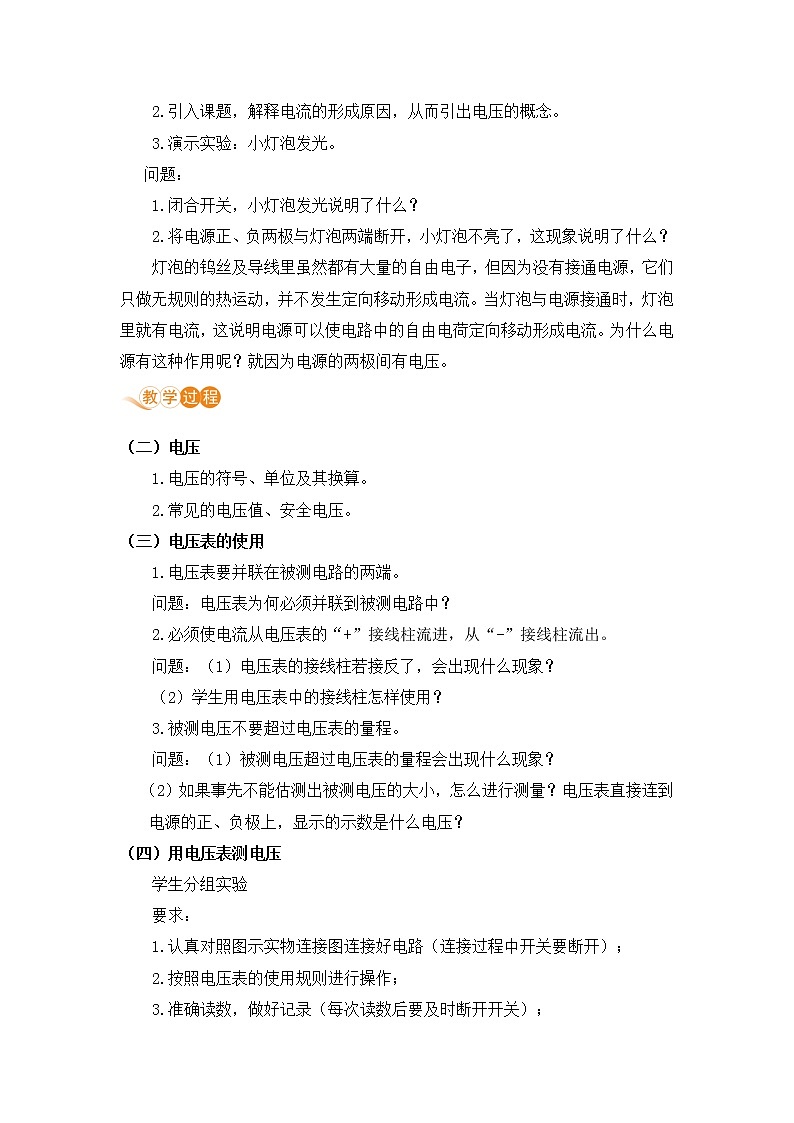

1.演示实验：水流。2.引入课题，解释电流的形成原因，从而引出电压的概念。3.演示实验：小灯泡发光。问题：1.闭合开关，小灯泡发光说明了什么？2.将电源正、负两极与灯泡两端断开，小灯泡不亮了，这现象说明了什么？灯泡的钨丝及导线里虽然都有大量的自由电子，但因为没有接通电源，它们只做无规则的热运动，并不发生定向移动形成电流。当灯泡与电源接通时，灯泡里就有电流，这说明电源可以使电路中的自由电荷定向移动形成电流。为什么电源有这种作用呢？就因为电源的两极间有电压。
如图按所画电路图，用导线将电路连接起来。
闭合开关，看到什么现象？说明了什么？
1.电流是怎样形成的？2.没有干电池，闭合开关，灯泡还会发光吗？为什么？
为什么这种情况下电路中不能形成电流？电源的作用是什么？

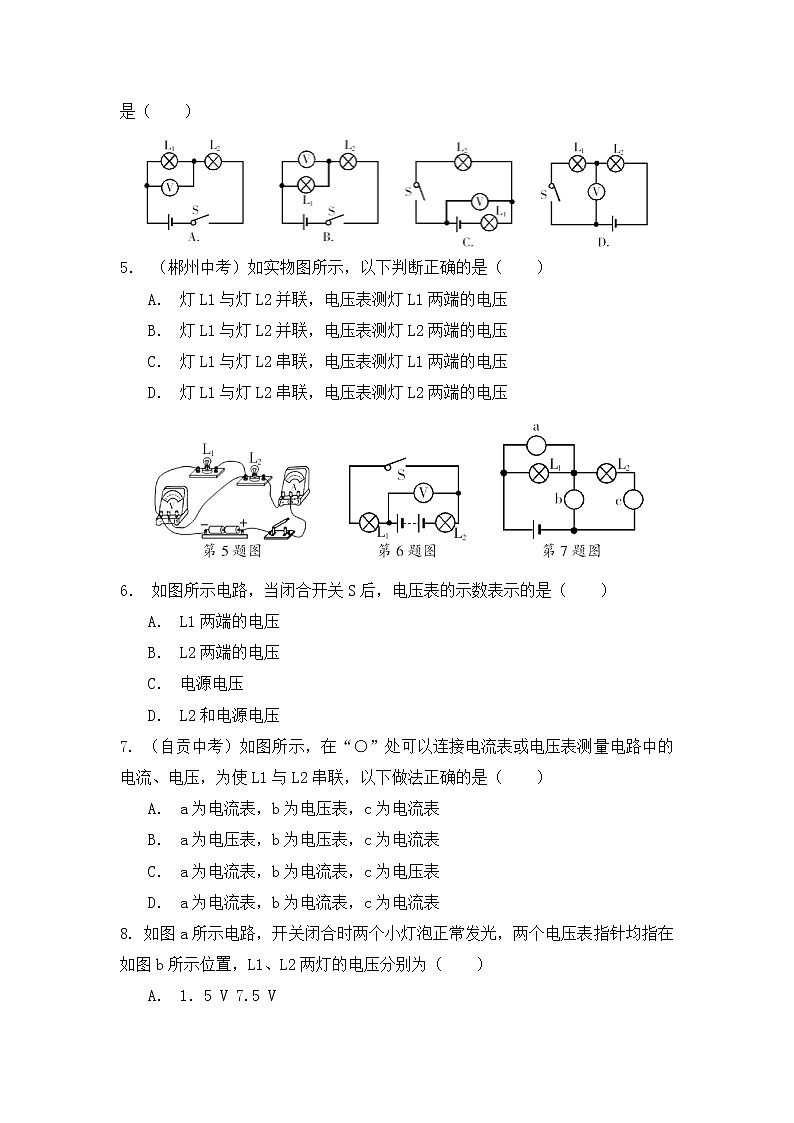

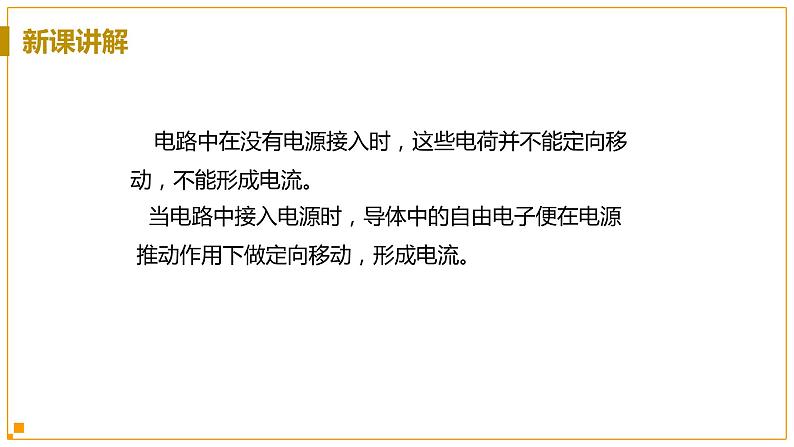

电路中在没有电源接入时，这些电荷并不能定向移动，不能形成电流。
当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流。

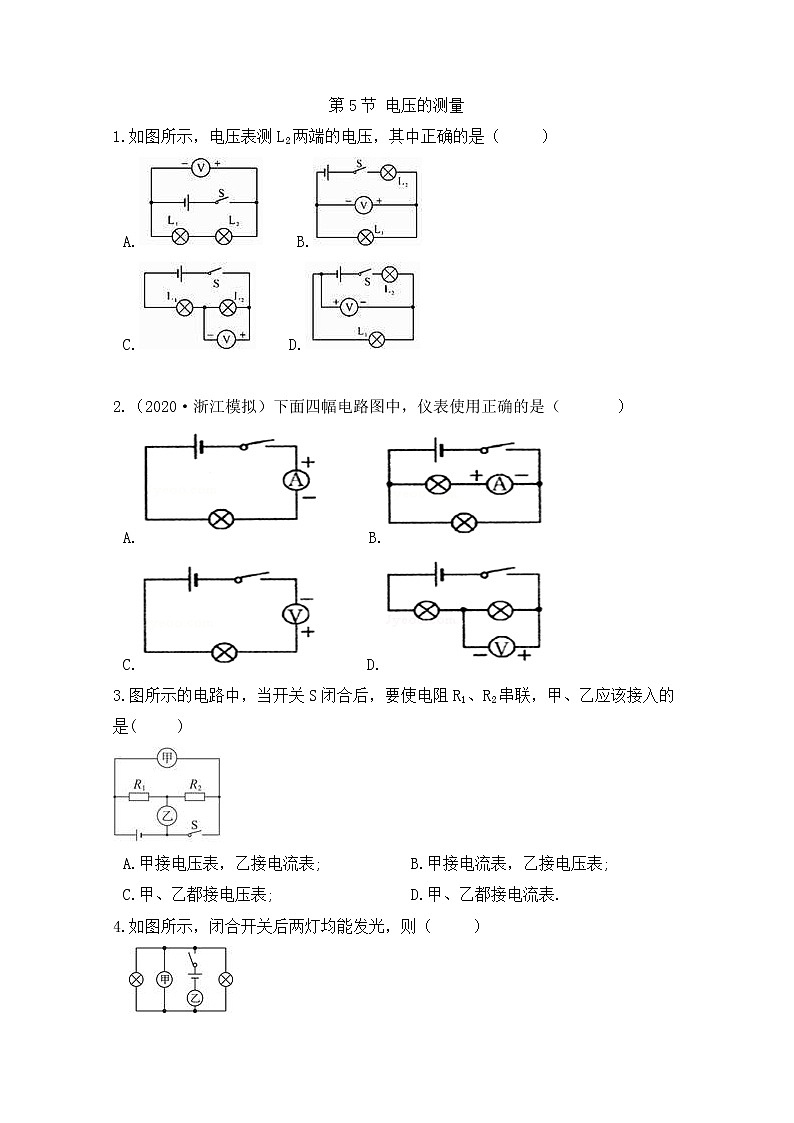

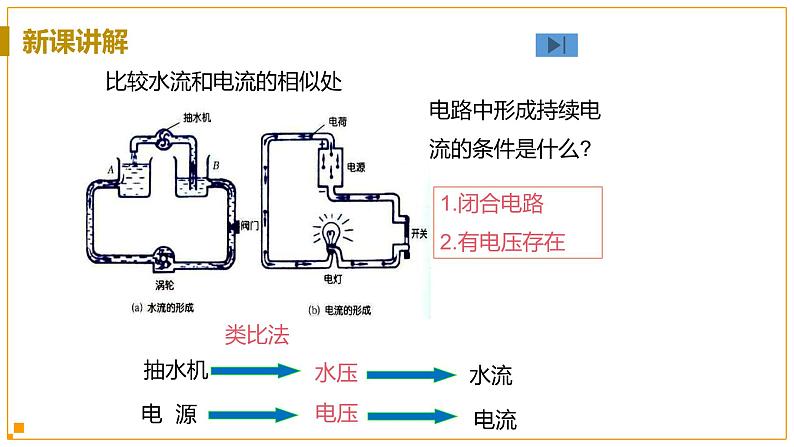

比较水流和电流的相似处
电路中形成持续电流的条件是什么?
1.闭合电路2.有电压存在

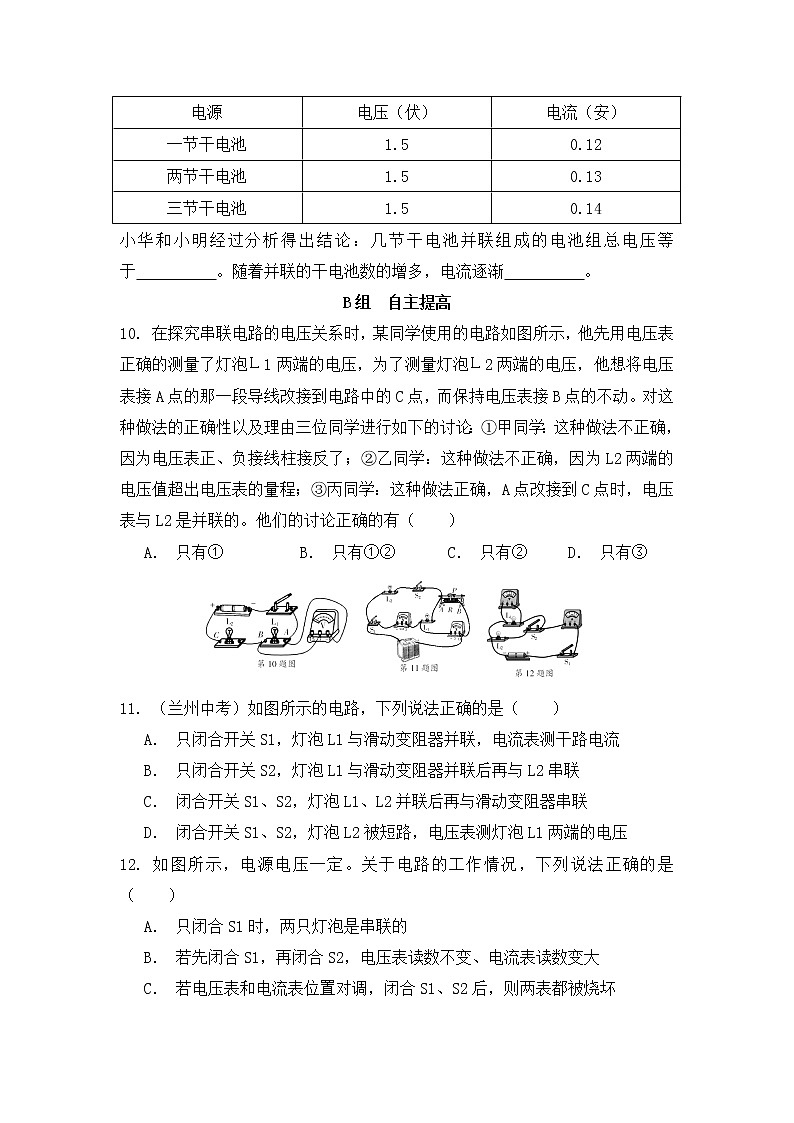

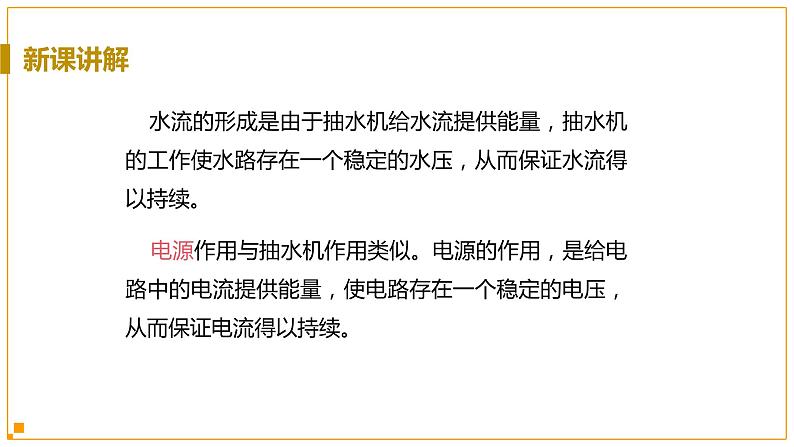

水流的形成是由于抽水机给水流提供能量，抽水机的工作使水路存在一个稳定的水压，从而保证水流得以持续。 电源作用与抽水机作用类似。电源的作用，是给电路中的电流提供能量，使电路存在一个稳定的电压，从而保证电流得以持续。
电压使电路中的自由电荷 形成电流。
电压的表示符号： 。电压的国际主单位： ,简称： ，表示符号： 。 常用单位： 换算关系：
1 kV=1000 V
1 V=1000 mV
千伏（kV） 毫伏（mV）
电压的单位是为了纪念意大利著名的物理学家伏打而命名的，伏打电池是伏打于1800年制成的世界上第一个电池。
现在我们来想想我们生活中能够提供电压的装置：（1） 是提供电压的装置。
【阅读】水中的高电压、人体电流
水中高压线----电鳗
你们还记得它的使用方法吗？
请同学仔细观察桌面上的仪表，对照已学过电流表，有哪些异同点？
1.用来测量电压大小的仪表：
2.实验室的电压表有三个接线柱：
“-”、“3”、“15”
0～3伏和O～15伏
电压表的符号：－ V －
使用电压表时都有哪些要求？
①并联②电流“＋”进，“－”出③不要超过量程。④允许电压表直接连入电源两极
1.按照电流的流向分析电路，观察电压表与谁并联。2.电压表跟谁并联，测的就是谁的电压。3.需要测谁的电压，就将电压表的两根接线 柱接在谁的两边。
1.将下列元件连接成一条串联电路，再画出它的电路图。

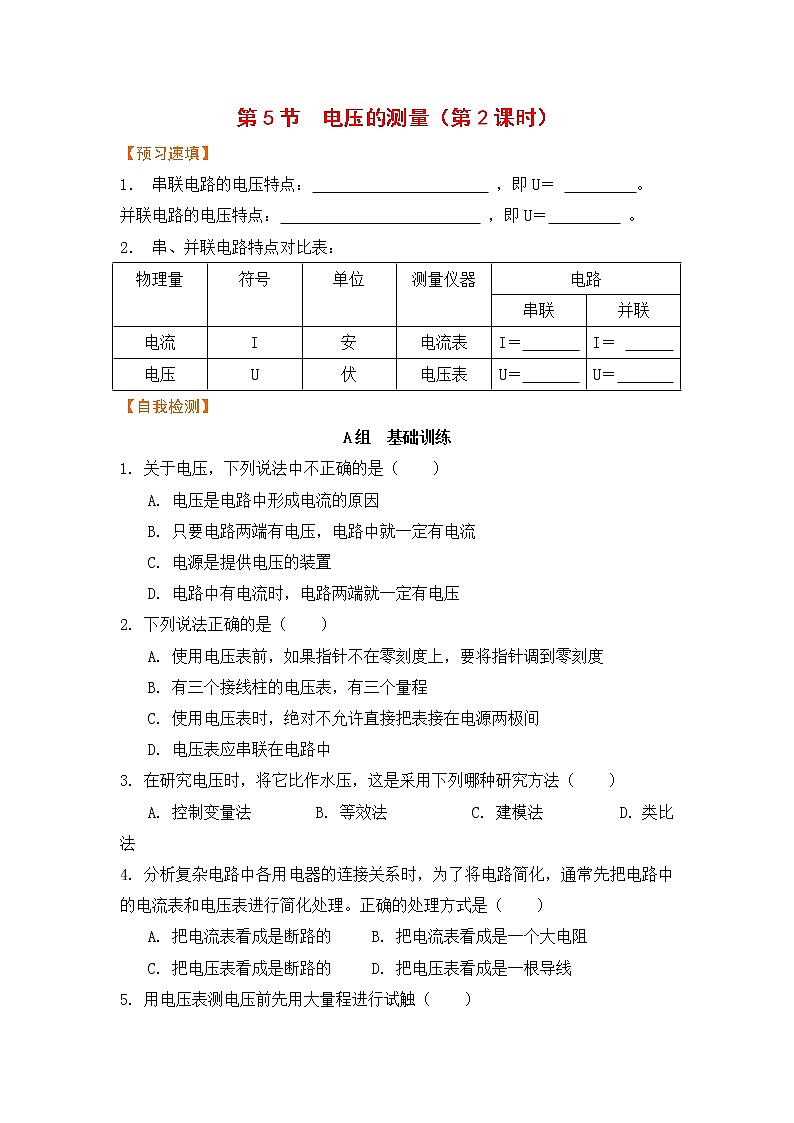

二、串、并联电路中的电压特点
2.用电压表分别测出L1、L2两端的电压U1、U2，及L1、L2串联后的总电压U。再比较U1、U2、U三个数据能得出什么结论？
①测L1两端的电压U1=（ ） 画出电路图
②测量L2两端的电压U2=（ ） 画出电路图
③测L1、L2两端的总电压U=（ ） 画出电路图
用电压表分别测1与2间、2与3间和1与3间的电压，即灯L1两端，灯L2两端，灯L1和L2两端的电压：U1、U2和U总。
可以得出U1、U2、U总的关系 。
特点：串联电路中总的电压等于各灯两端的电压之和。
串联电路中同一电源上用电器串得越多，每个用电器两端的电压越 。
在串联电路中的总电压等于各部分电路上的电压之和。 U=U1+U2
说明串联电路具有分压的特点。
1.将左边元件连接成并联电路，要求开关能控制两盏电灯，画出电路图。
2.用电压表分别测出L1、L2、电源两端的电压，比较U1、U2、U的大小，能得出什么规律？
①测量L1两端的电压，画出电路图。
②测L2两端的电压，画出电路图
③测量电源两端的电压，画出电路图
闭合开关S1、S2、S，用电压表分别测出灯L1、L2和两灯的总电压：U1、U2、U总。
特点：并联电路中两端的总电压等于 。
在并联电路中各条支路两端的电压相等。且等于电源两端的压。
1.电压用字母 表示。2.电压的国际单位是 ，简称 ，用 符号 表示。3.1千伏= 伏，1伏= 毫伏，1毫伏= 微伏4.常见的电压值：一节普通干电池 伏，一只蓄电池 伏，对人体的安全电压 伏，家庭照明电路 伏。

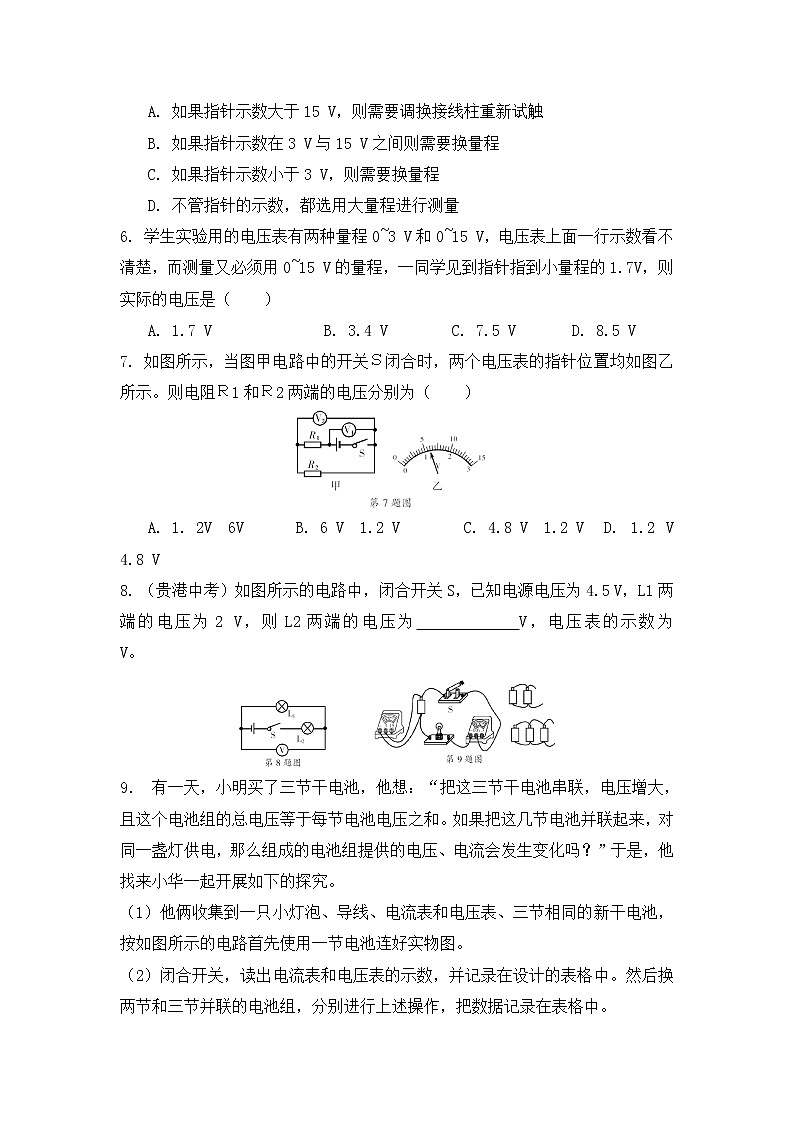

5.电压表是用来测量 大小的仪器， 符号是 ______。6.实验室用的电压表有三个接线柱， 两个量程是 和 ，最小刻 度值分别为 伏和 伏。

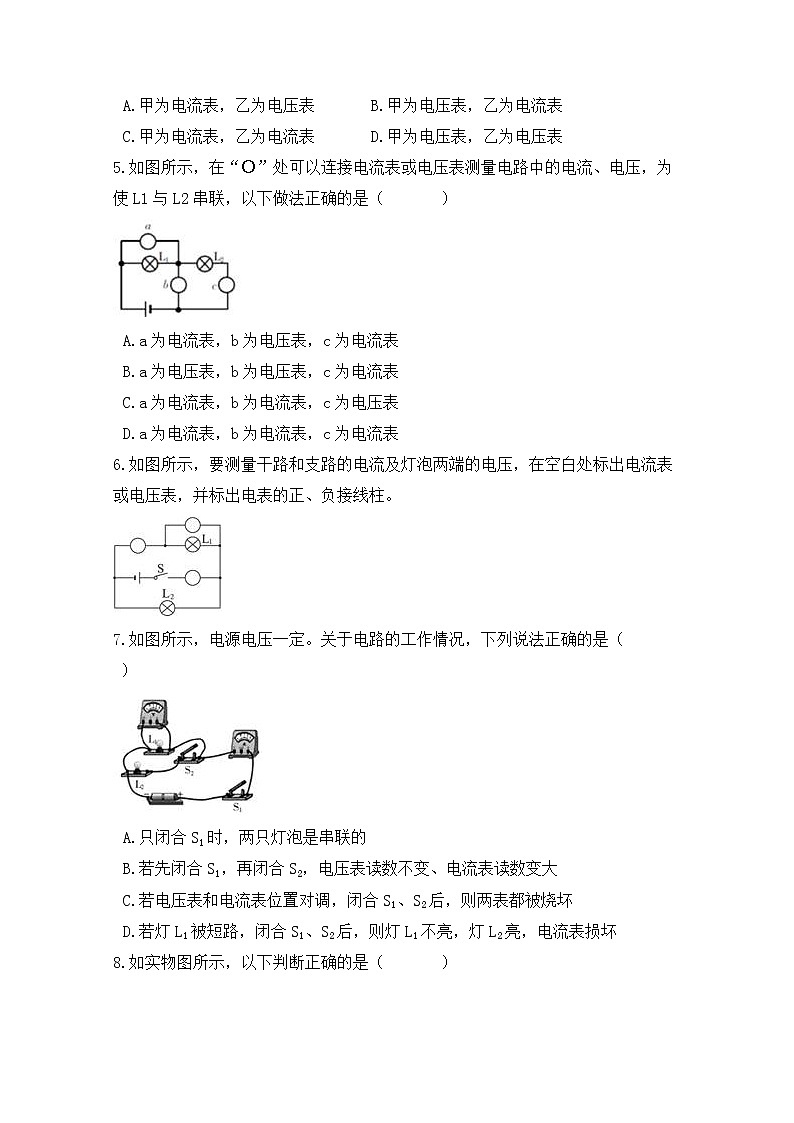

7.把图中的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。
8.说出A、B、C中用电压表测灯泡电压不恰当的地方。
9.说出下列电压表测的是什么电压？
10.如图所示，电源电压不变，当开关S闭合，灯泡正常发光，再将滑片P向B端移动，在此过程中，电流表的读数__________，电压表 的读数_________。(以上两空选填“变大”、“不变”或“变小”)
11.找一找图中电压表测的是什么电压？
12.请根据下图的连接情况画出电路图：
1 学习目标 2 新课导入3 新课讲解 4 课堂小结5 当堂小练 6 布置作业
1理解电压形成电流，掌握电压表的使用；2理解串联电路、并联电路的电压关系。
1.演示实验：水流。2.引入课题，解释电流的形成原因，从而引出电压的概念。3.演示实验：小灯泡发光。问题：1.闭合开关，小灯泡发光说明了什么？2.将电源正、负两极与灯泡两端断开，小灯泡不亮了，这现象说明了什么？灯泡的钨丝及导线里虽然都有大量的自由电子，但因为没有接通电源，它们只做无规则的热运动，并不发生定向移动形成电流。当灯泡与电源接通时，灯泡里就有电流，这说明电源可以使电路中的自由电荷定向移动形成电流。为什么电源有这种作用呢？就因为电源的两极间有电压。
如图按所画电路图，用导线将电路连接起来。
闭合开关，看到什么现象？说明了什么？
1.电流是怎样形成的？2.没有干电池，闭合开关，灯泡还会发光吗？为什么？
为什么这种情况下电路中不能形成电流？电源的作用是什么？
电路中在没有电源接入时，这些电荷并不能定向移动，不能形成电流。
当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流。
比较水流和电流的相似处
电路中形成持续电流的条件是什么?
1.闭合电路2.有电压存在
水流的形成是由于抽水机给水流提供能量，抽水机的工作使水路存在一个稳定的水压，从而保证水流得以持续。 电源作用与抽水机作用类似。电源的作用，是给电路中的电流提供能量，使电路存在一个稳定的电压，从而保证电流得以持续。
电压使电路中的自由电荷 形成电流。
电压的表示符号： 。电压的国际主单位： ,简称： ，表示符号： 。 常用单位： 换算关系：
1 kV=1000 V
1 V=1000 mV
千伏（kV） 毫伏（mV）
电压的单位是为了纪念意大利著名的物理学家伏打而命名的，伏打电池是伏打于1800年制成的世界上第一个电池。
现在我们来想想我们生活中能够提供电压的装置：（1） 是提供电压的装置。
【阅读】水中的高电压、人体电流
水中高压线----电鳗
你们还记得它的使用方法吗？
请同学仔细观察桌面上的仪表，对照已学过电流表，有哪些异同点？
1.用来测量电压大小的仪表：
2.实验室的电压表有三个接线柱：
“-”、“3”、“15”
0～3伏和O～15伏
电压表的符号：－ V －
使用电压表时都有哪些要求？
①并联②电流“＋”进，“－”出③不要超过量程。④允许电压表直接连入电源两极
1.按照电流的流向分析电路，观察电压表与谁并联。2.电压表跟谁并联，测的就是谁的电压。3.需要测谁的电压，就将电压表的两根接线 柱接在谁的两边。
1.将下列元件连接成一条串联电路，再画出它的电路图。
二、串、并联电路中的电压特点
2.用电压表分别测出L1、L2两端的电压U1、U2，及L1、L2串联后的总电压U。再比较U1、U2、U三个数据能得出什么结论？
①测L1两端的电压U1=（ ） 画出电路图
②测量L2两端的电压U2=（ ） 画出电路图
③测L1、L2两端的总电压U=（ ） 画出电路图
用电压表分别测1与2间、2与3间和1与3间的电压，即灯L1两端，灯L2两端，灯L1和L2两端的电压：U1、U2和U总。
可以得出U1、U2、U总的关系 。
特点：串联电路中总的电压等于各灯两端的电压之和。
串联电路中同一电源上用电器串得越多，每个用电器两端的电压越 。
在串联电路中的总电压等于各部分电路上的电压之和。 U=U1+U2
说明串联电路具有分压的特点。
1.将左边元件连接成并联电路，要求开关能控制两盏电灯，画出电路图。
2.用电压表分别测出L1、L2、电源两端的电压，比较U1、U2、U的大小，能得出什么规律？
①测量L1两端的电压，画出电路图。
②测L2两端的电压，画出电路图
③测量电源两端的电压，画出电路图
闭合开关S1、S2、S，用电压表分别测出灯L1、L2和两灯的总电压：U1、U2、U总。
特点：并联电路中两端的总电压等于 。
在并联电路中各条支路两端的电压相等。且等于电源两端的压。
1.电压用字母 表示。2.电压的国际单位是 ，简称 ，用 符号 表示。3.1千伏= 伏，1伏= 毫伏，1毫伏= 微伏4.常见的电压值：一节普通干电池 伏，一只蓄电池 伏，对人体的安全电压 伏，家庭照明电路 伏。
5.电压表是用来测量 大小的仪器， 符号是 ______。6.实验室用的电压表有三个接线柱， 两个量程是 和 ，最小刻 度值分别为 伏和 伏。
7.把图中的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。
8.说出A、B、C中用电压表测灯泡电压不恰当的地方。
9.说出下列电压表测的是什么电压？
10.如图所示，电源电压不变，当开关S闭合，灯泡正常发光，再将滑片P向B端移动，在此过程中，电流表的读数__________，电压表 的读数_________。(以上两空选填“变大”、“不变”或“变小”)
11.找一找图中电压表测的是什么电压？
12.请根据下图的连接情况画出电路图：
