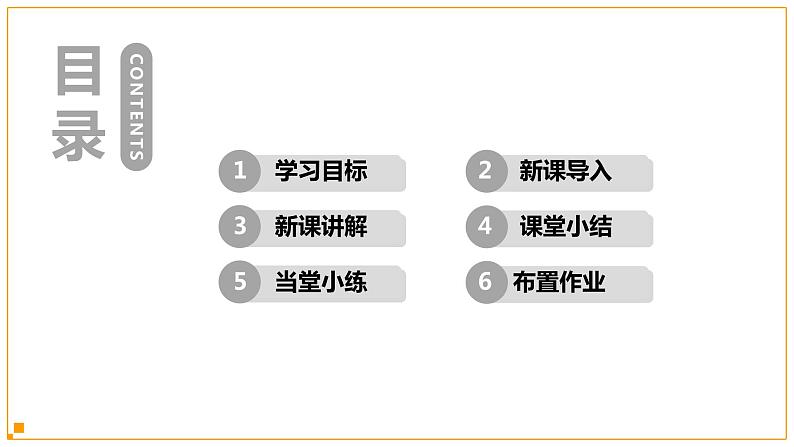

1 学习目标 2 新课导入3 新课讲解 4 课堂小结5 当堂小练 6 布置作业

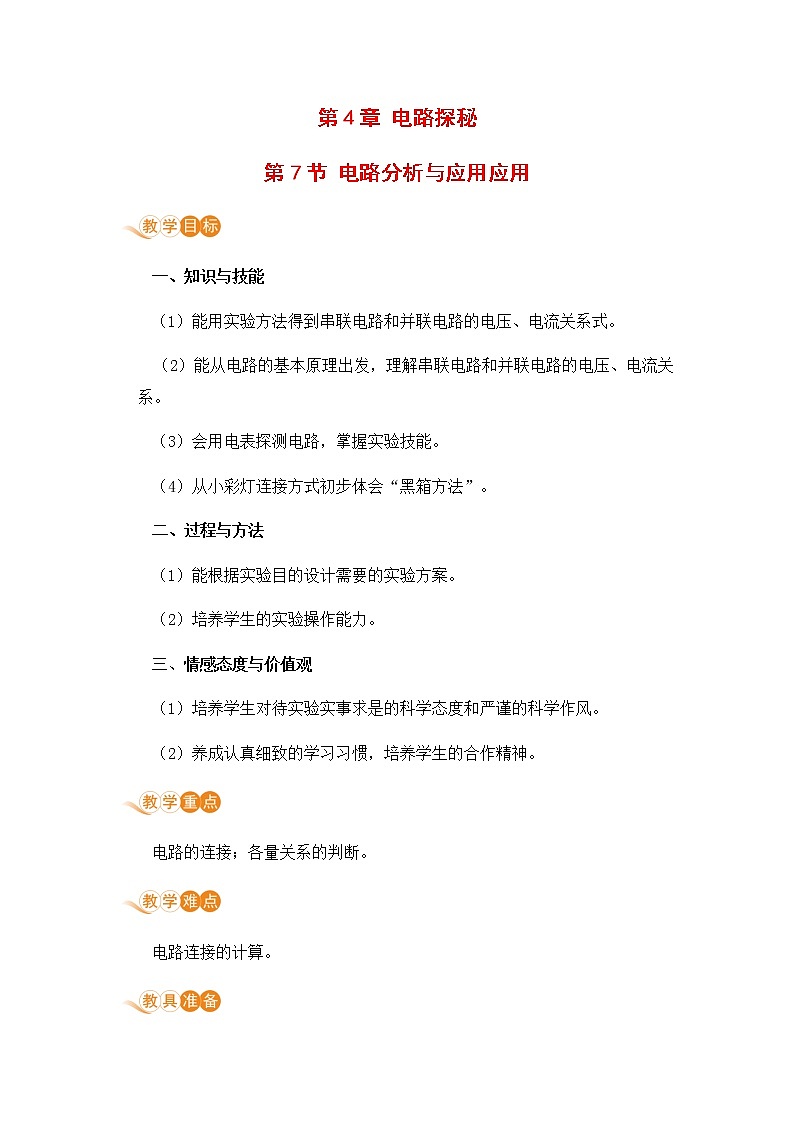

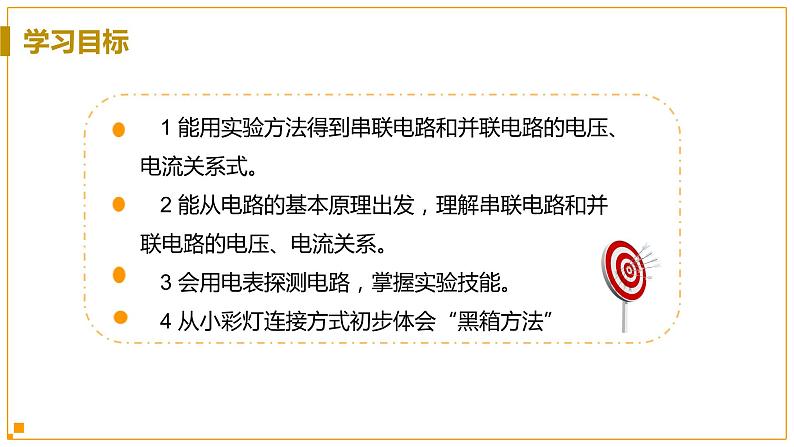

1 能用实验方法得到串联电路和并联电路的电压、电流关系式。2 能从电路的基本原理出发，理解串联电路和并联电路的电压、电流关系。3 会用电表探测电路，掌握实验技能。4 从小彩灯连接方式初步体会“黑箱方法”

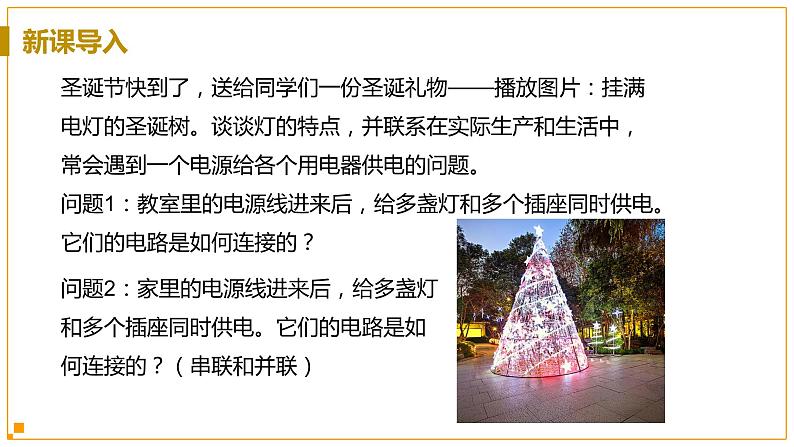

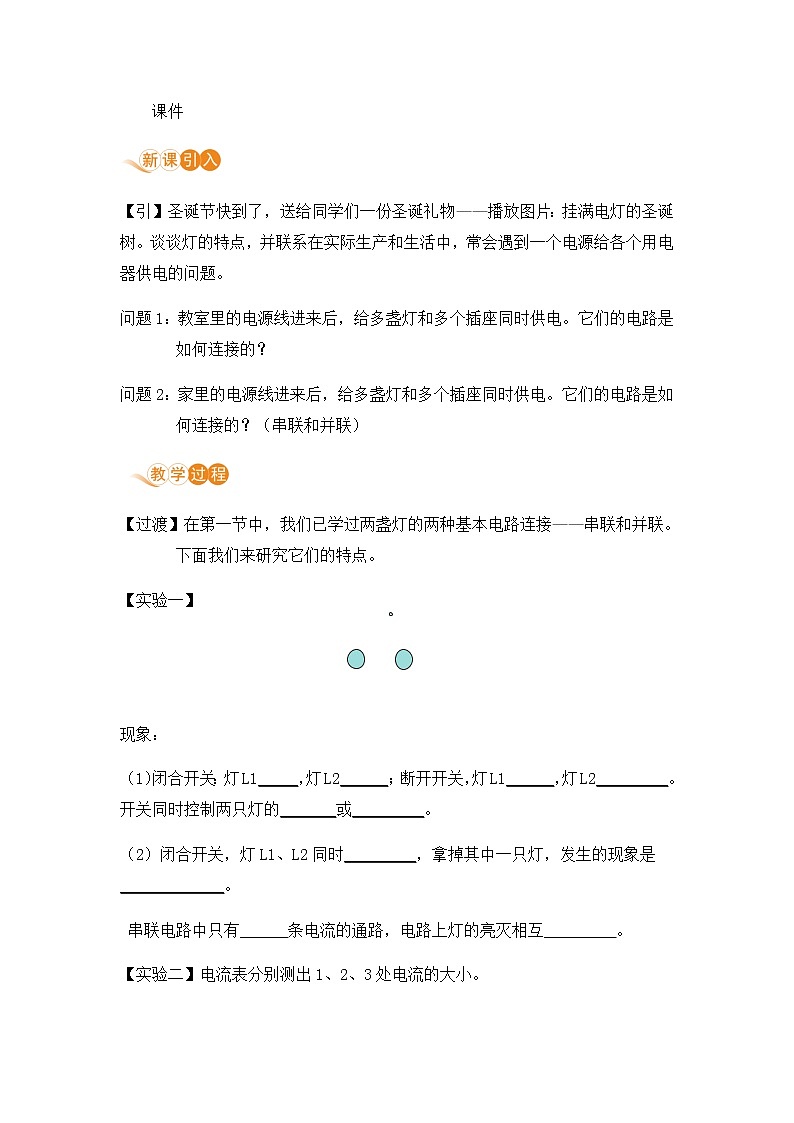

圣诞节快到了，送给同学们一份圣诞礼物——播放图片：挂满电灯的圣诞树。谈谈灯的特点，并联系在实际生产和生活中，常会遇到一个电源给各个用电器供电的问题。问题1：教室里的电源线进来后，给多盏灯和多个插座同时供电。它们的电路是如何连接的？
问题2：家里的电源线进来后，给多盏灯和多个插座同时供电。它们的电路是如何连接的？（串联和并联）

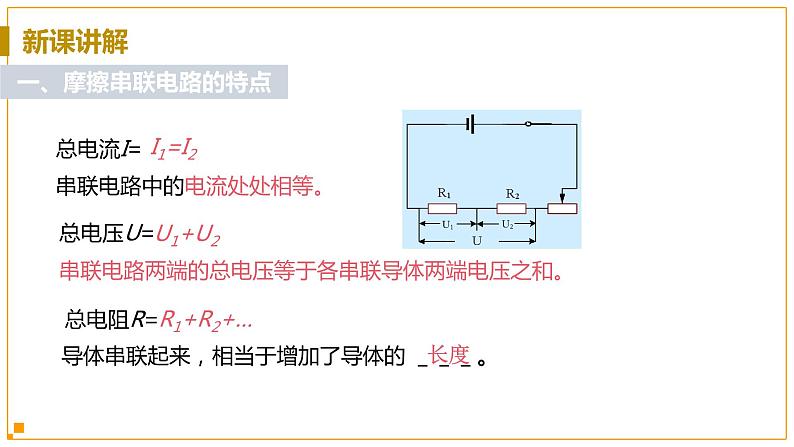

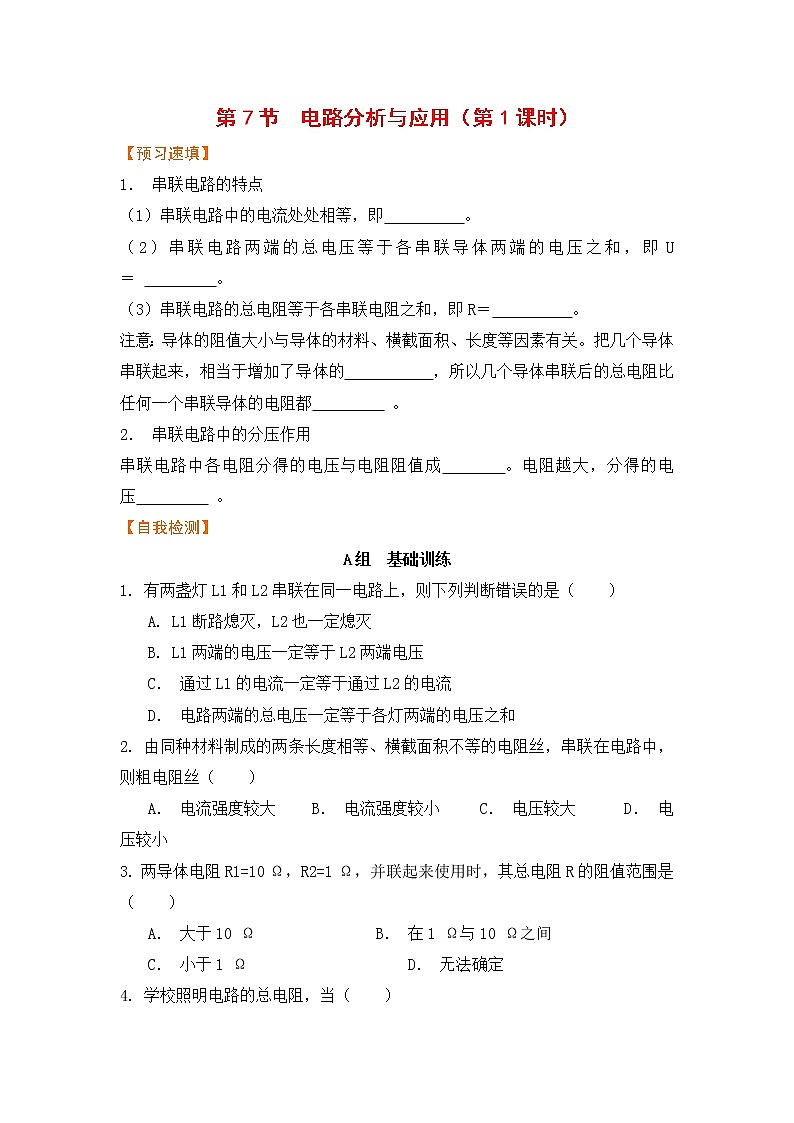

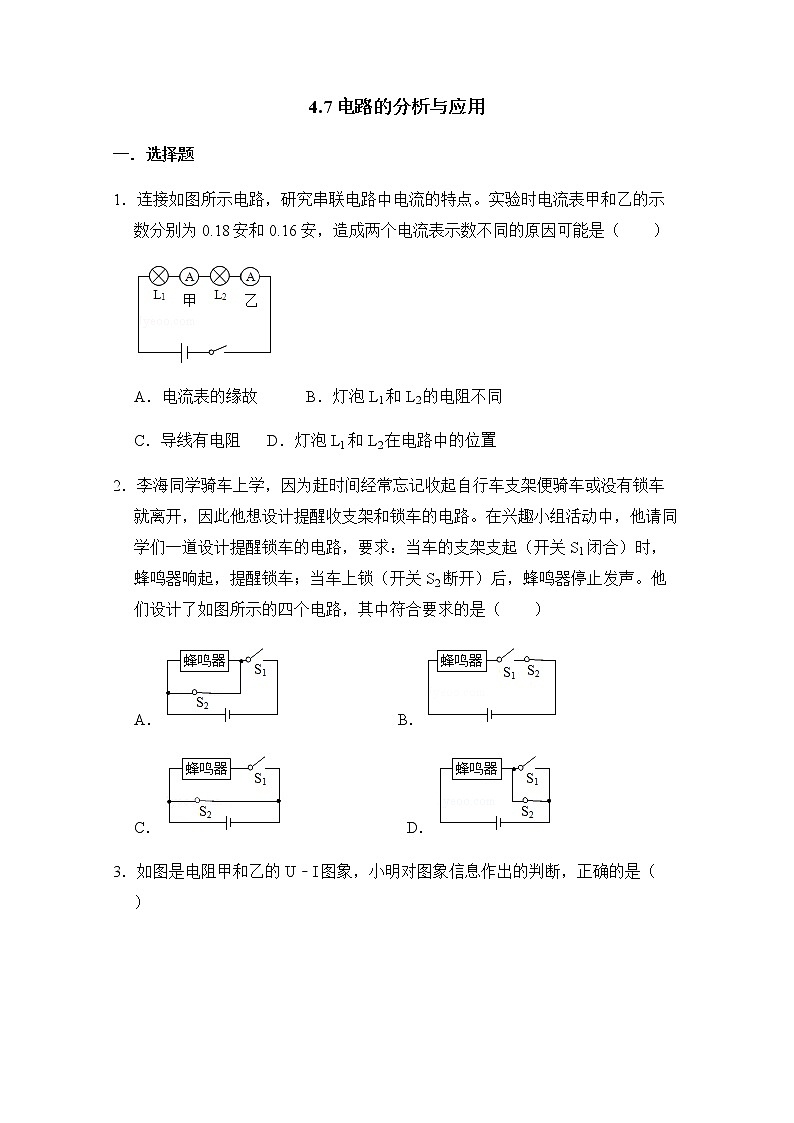

一、摩擦串联电路的特点
导体串联起来，相当于增加了导体的 ＿＿＿。

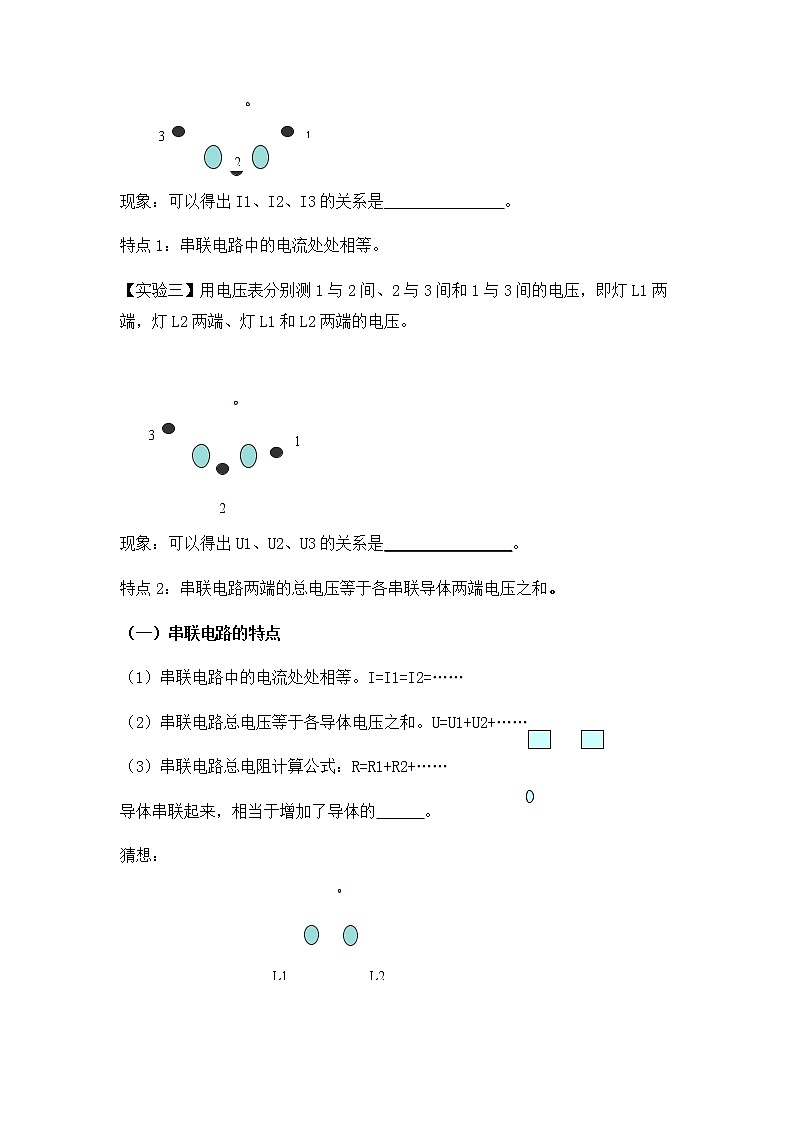

串联电路中的电流处处相等。
串联电路两端的总电压等于各串联导体两端电压之和。

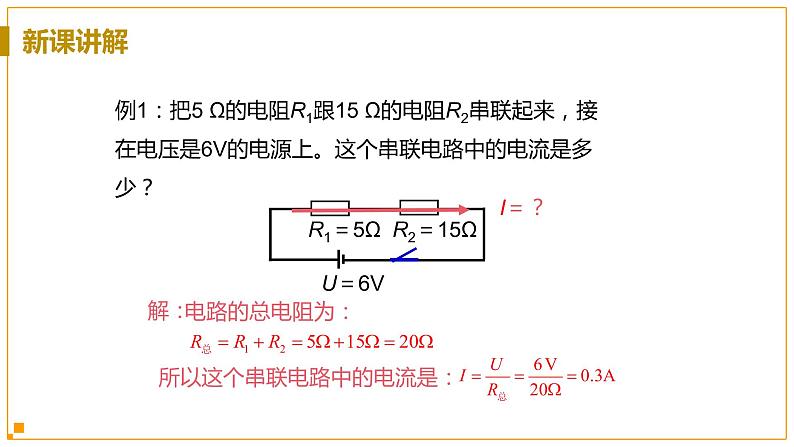

例1：把5 Ω的电阻R1跟15 Ω的电阻R2串联起来，接在电压是6V的电源上。这个串联电路中的电流是多少？
所以这个串联电路中的电流是：

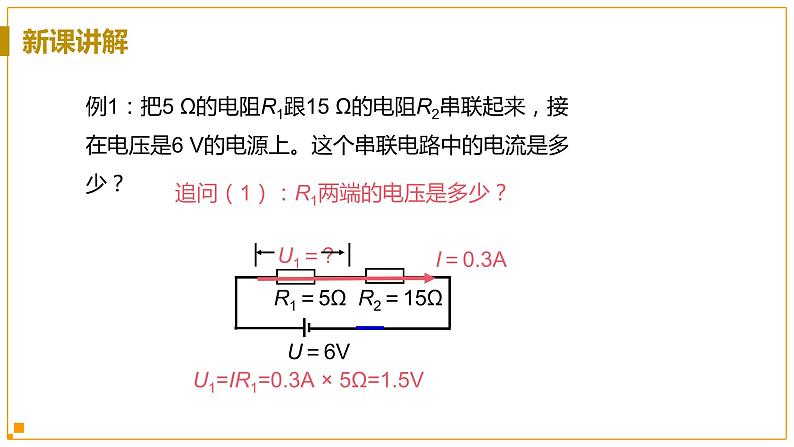

例1：把5 Ω的电阻R1跟15 Ω的电阻R2串联起来，接在电压是6 V的电源上。这个串联电路中的电流是多少？
追问（1）：R1两端的电压是多少？
U1=IR1=0.3A × 5Ω=1.5V

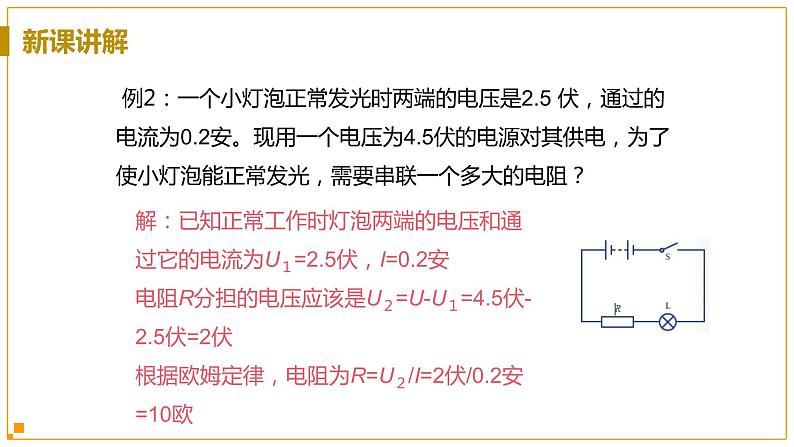

例2：一个小灯泡正常发光时两端的电压是2.5 伏，通过的电流为0.2安。现用一个电压为4.5伏的电源对其供电，为了使小灯泡能正常发光，需要串联一个多大的电阻？
解：已知正常工作时灯泡两端的电压和通过它的电流为U１=2.5伏，I=0.2安电阻R分担的电压应该是U２=U-U１=4.5伏-2.5伏=2伏根据欧姆定律，电阻为R=U２/I=2伏/0.2安 =10欧

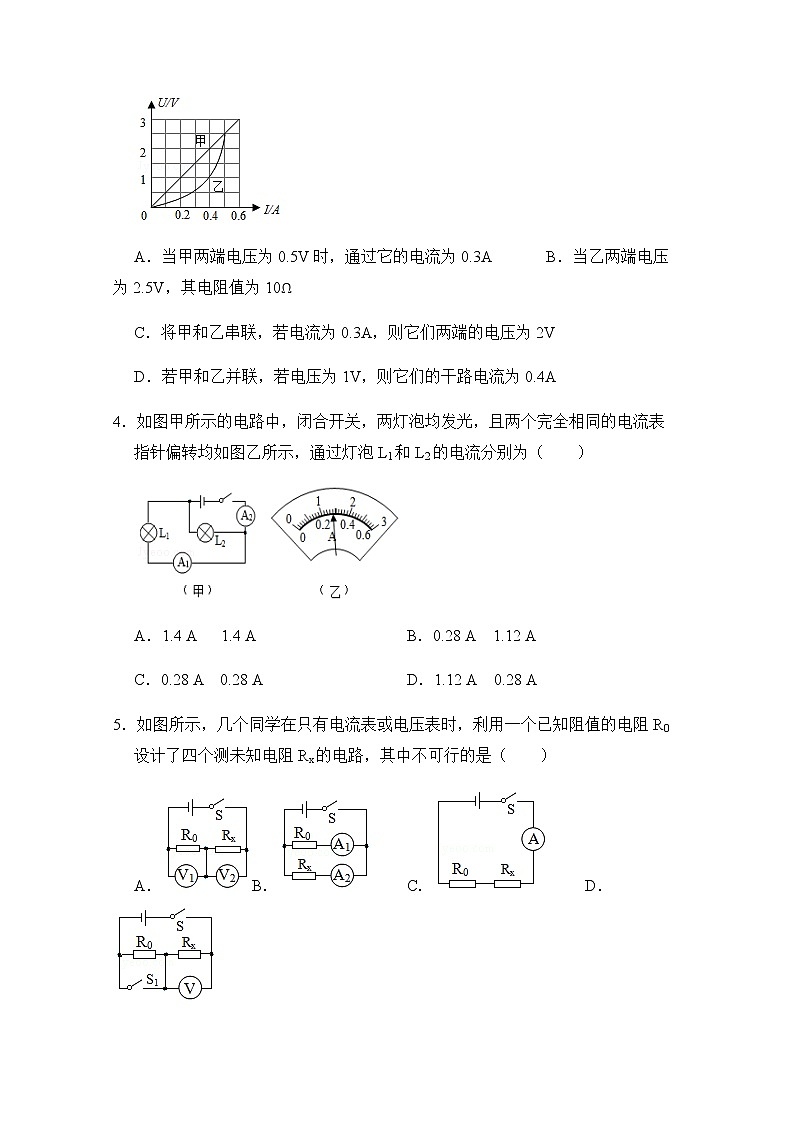

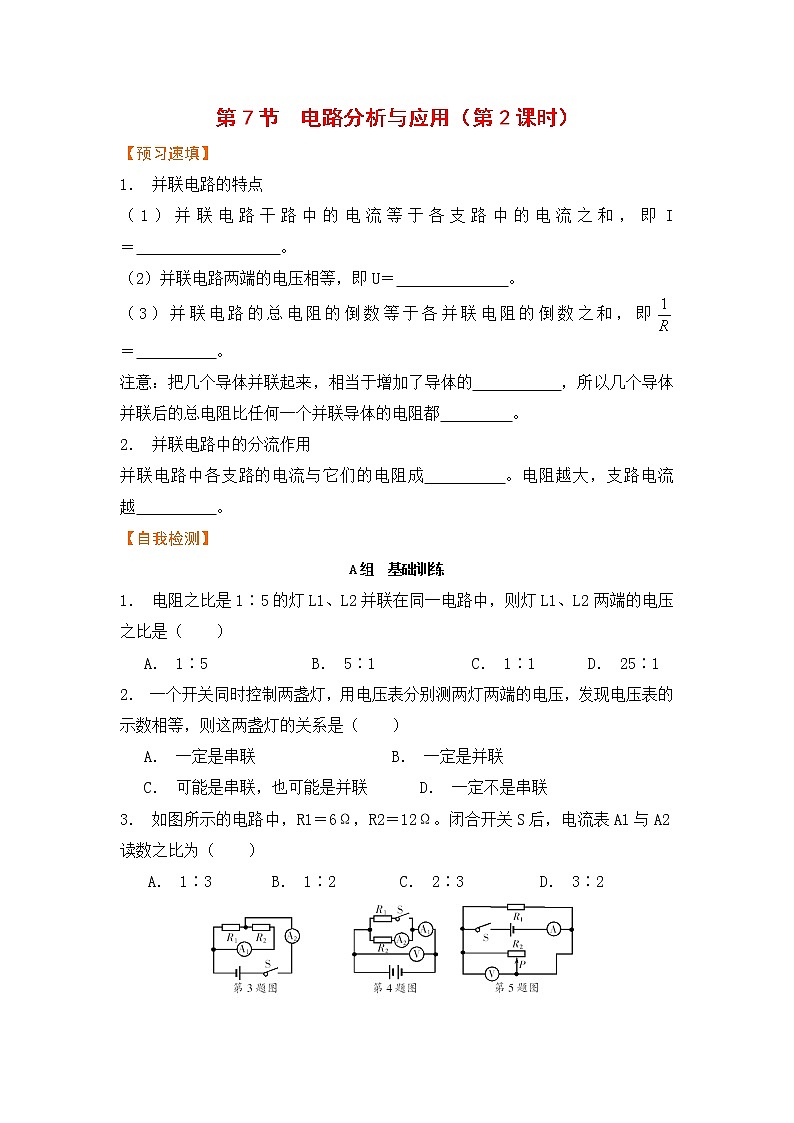

①并联电路干路中的电流等于各支路中的电流之和。　　 I1+I2+……②并联电路两端的电压相等。　　 U1=U2=……
③并联电路总电阻的计算公式
并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
几个导体并联起来,相当于增加了导体的 ＿＿＿＿
在连接电路时，只有若干个5欧的电阻，能不能把5欧电阻组合起来代替10欧的电阻？如果需要1欧的电阻能不能也用5欧电阻组合来代替呢?
把2个5Ω的电阻串联，总电阻是10Ω
把5个5Ω的电阻并联，总电阻是1Ω
例1：电阻R1与R2并联接入电路后，两端所加电压为24V，如果R1为80Ω，通过R2的电流为0.2A，求R2。
追问：（1）通过R1的电流；（2）电路的总电流； （3）电路的总电阻。
两个电阻并联后的总电阻除了可以用公式计算外，还可以用以下公式计算：
根据并联电路各支路电压相等，可得：
并联电路电流的分配与电阻成反比。
I = I1+I2
I = I1 = I2
U = U1 = U2
1/R = 1/R1+1/R2
U1 / U2 = R1 / R2
U1 / U = R1 / R
I1 / I2 = R2 / R1
I1 / I = R / R1

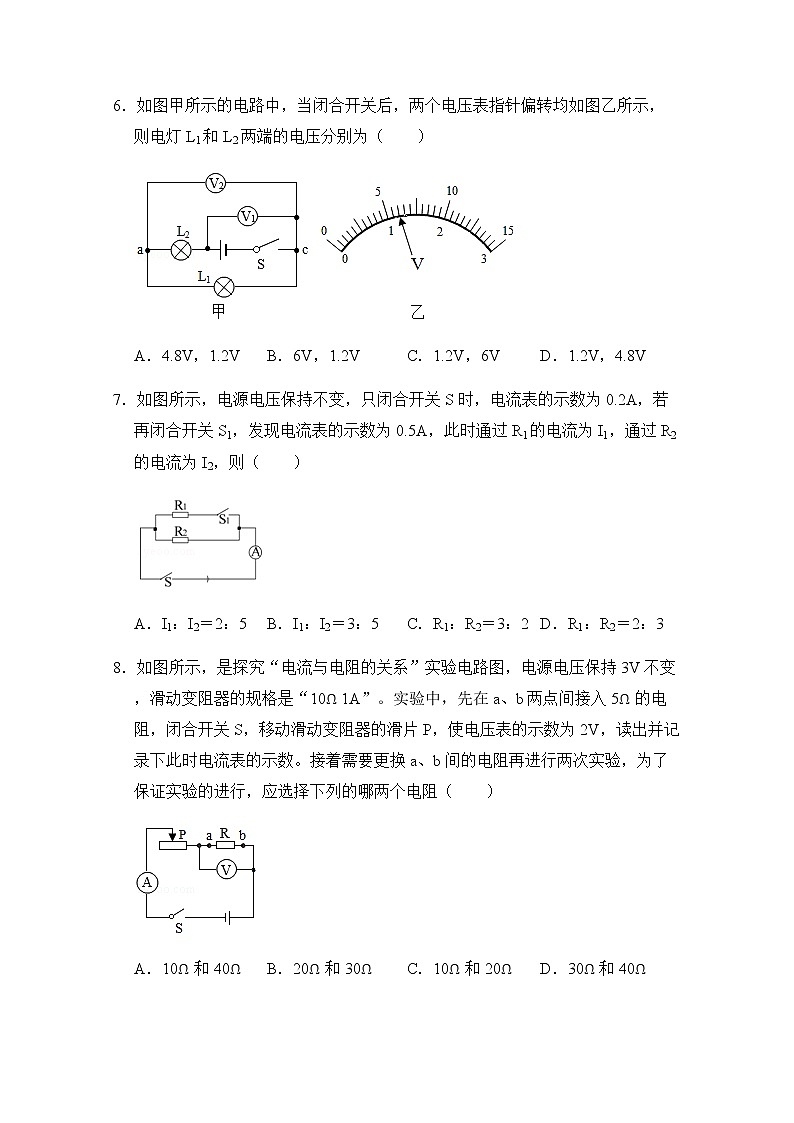

串联电路和并联电路的比较
1.电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。2.并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。

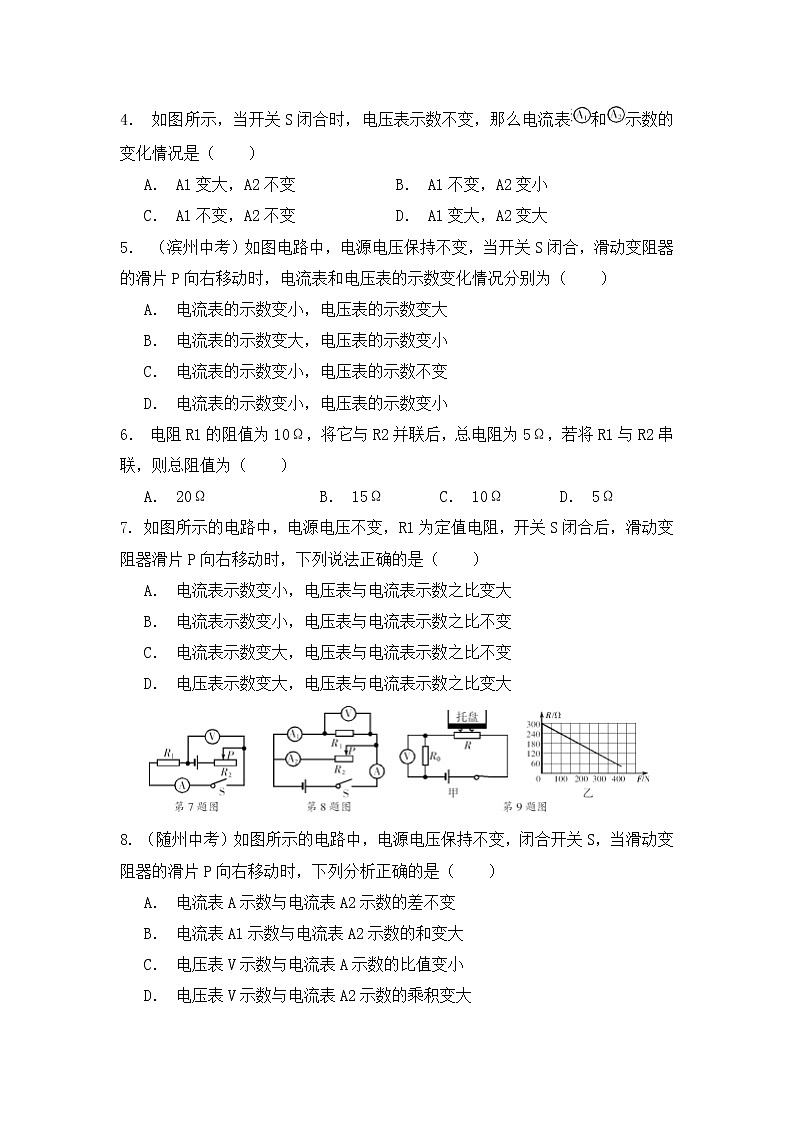

串、并联电路I、U、R关系

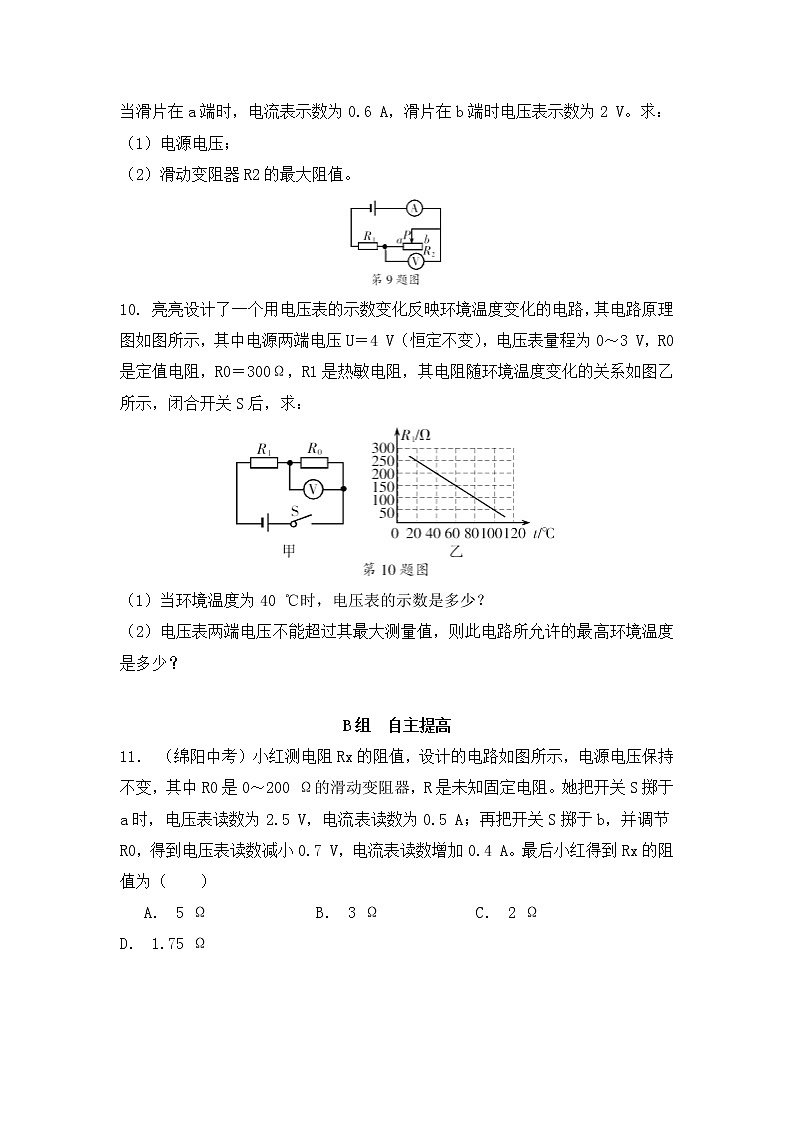

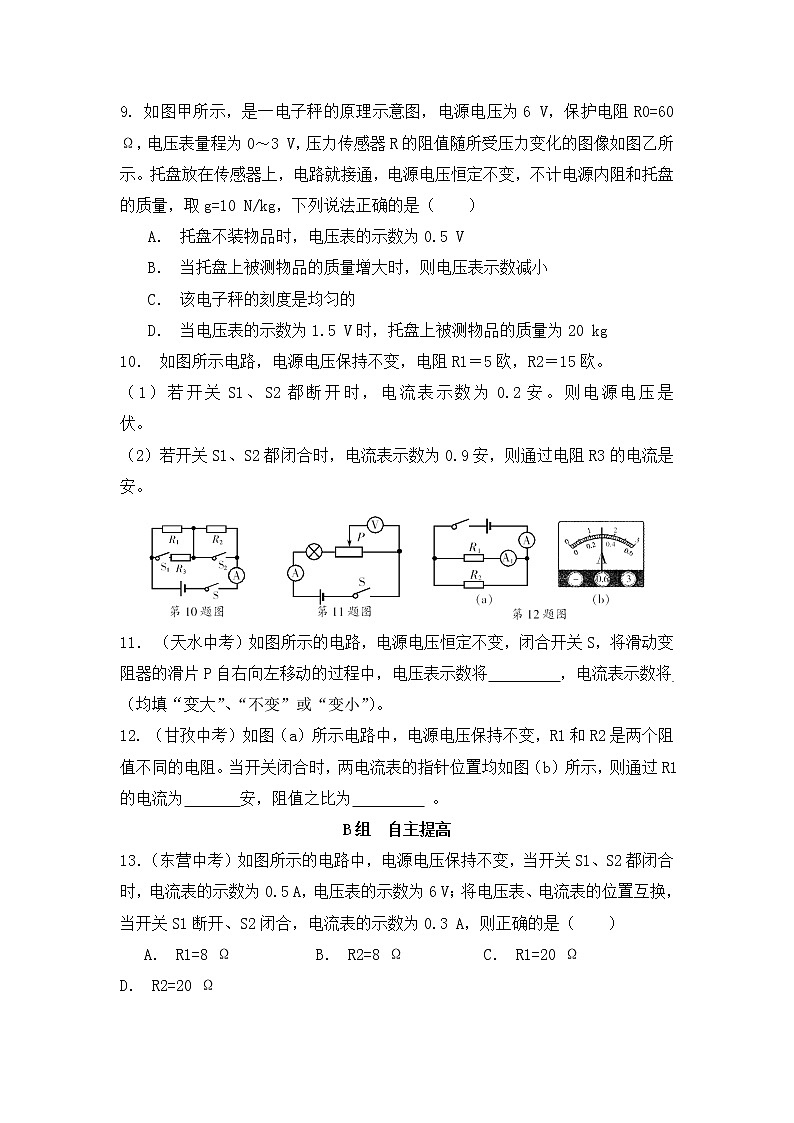

如图所示，R1＝2Ω，R2＝3Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡L正常发光。求：（1）电源电压； （2）灯泡L正常发光时的电阻。
（1）当开关S1闭合，S2、S3断开时，灯L被断路，R1与R2串联。电流表测电路电流，I＝0.6A 。
∴电源电压为：U＝IR＝I（R1+R2）＝0.6A×（2Ω+3Ω）＝3V
（2）当开关S1、S2、S3都闭合时，R1被短路，R2与灯L并联，电流表测干路电流，I总＝1.5A。
灯泡L正常发光时的电阻为：
几个电阻串联起来，相当于增大了导体的长度。所以总电阻比任何一个导体的电阻都大。
如图，设支路的电阻分别为R1、R2，电路两端的电压为U，根据欧姆定律，有
表明：并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
由于 I = I1+I2
（R为并联电路的总电阻）
几个电阻并联起来，总电阻比任何一个电阻都小，这是因为把导体并联起来，相当于增大了导体的横截面积。
