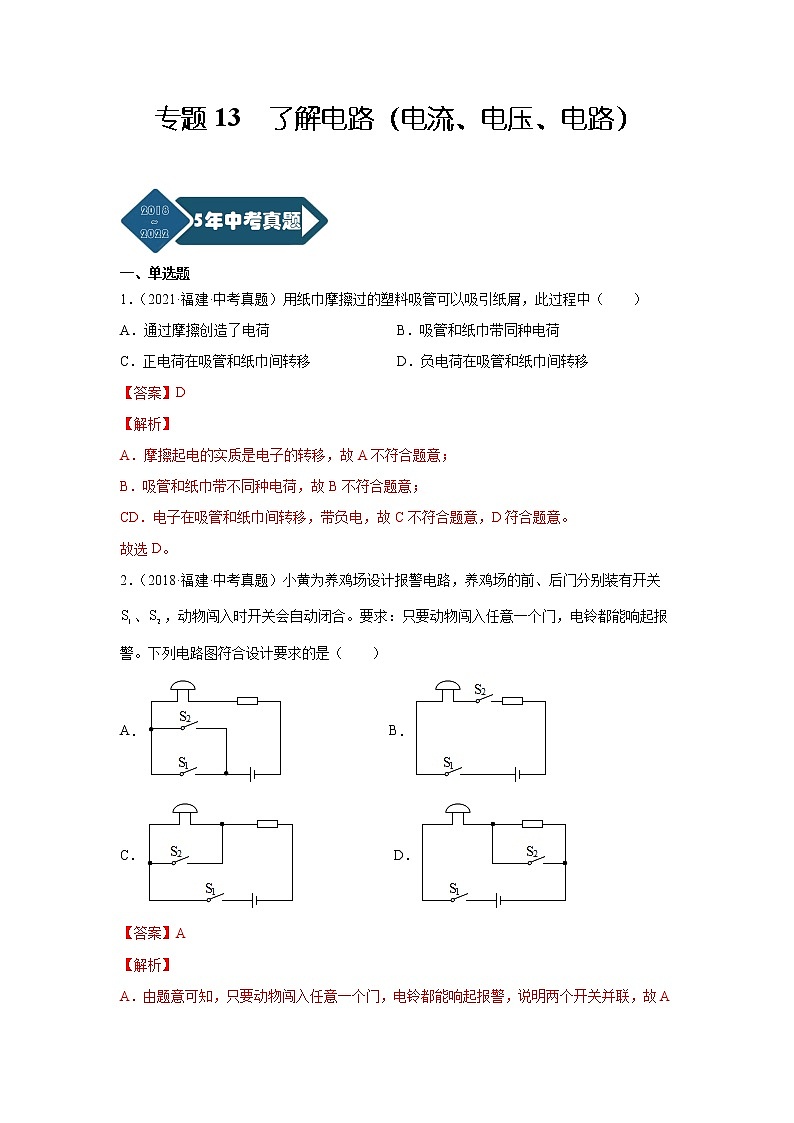

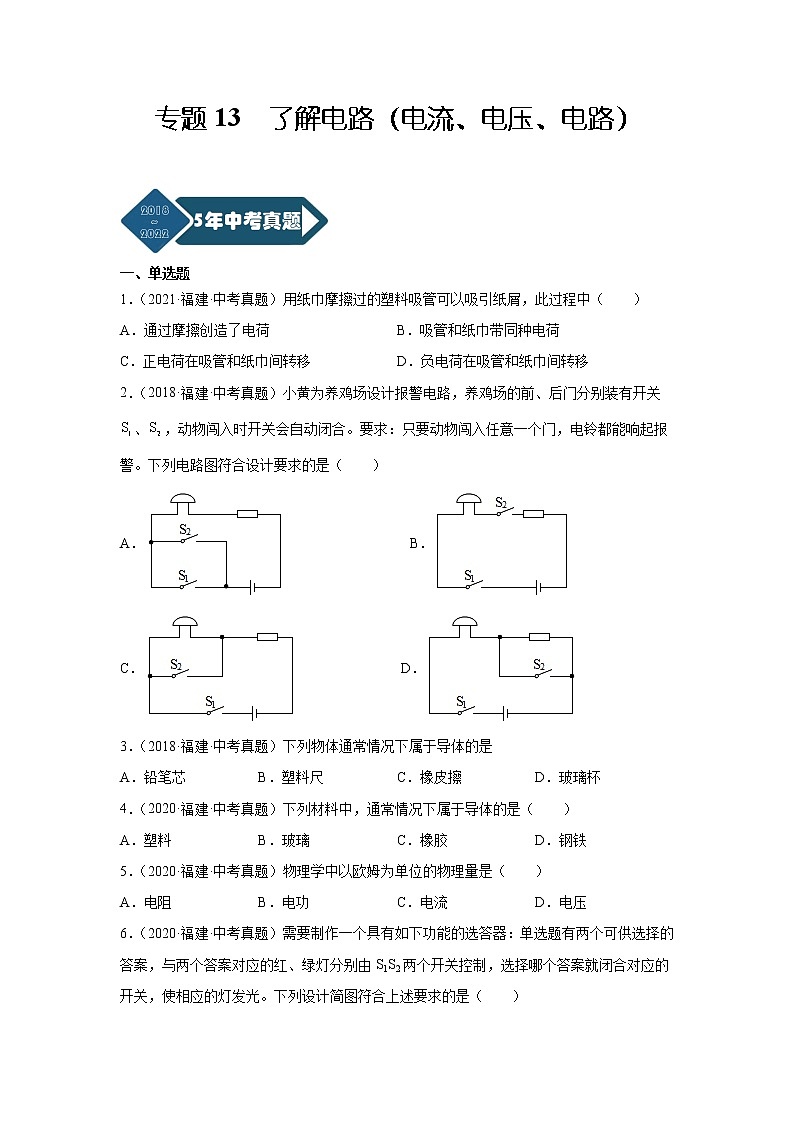

专题13 了解电路（电流、电压、电路）


一、单选题
1．（2021·福建·中考真题）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（　　）
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
【答案】D
【解析】
A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。
故选D。
2．（2018·福建·中考真题）小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关、，动物闯入时开关会自动闭合。要求：只要动物闯入任意一个门，电铃都能响起报警。下列电路图符合设计要求的是（　　）
A． B．
C． D．
【答案】A
【解析】
A．由题意可知，只要动物闯入任意一个门，电铃都能响起报警，说明两个开关并联，故A符合题意；

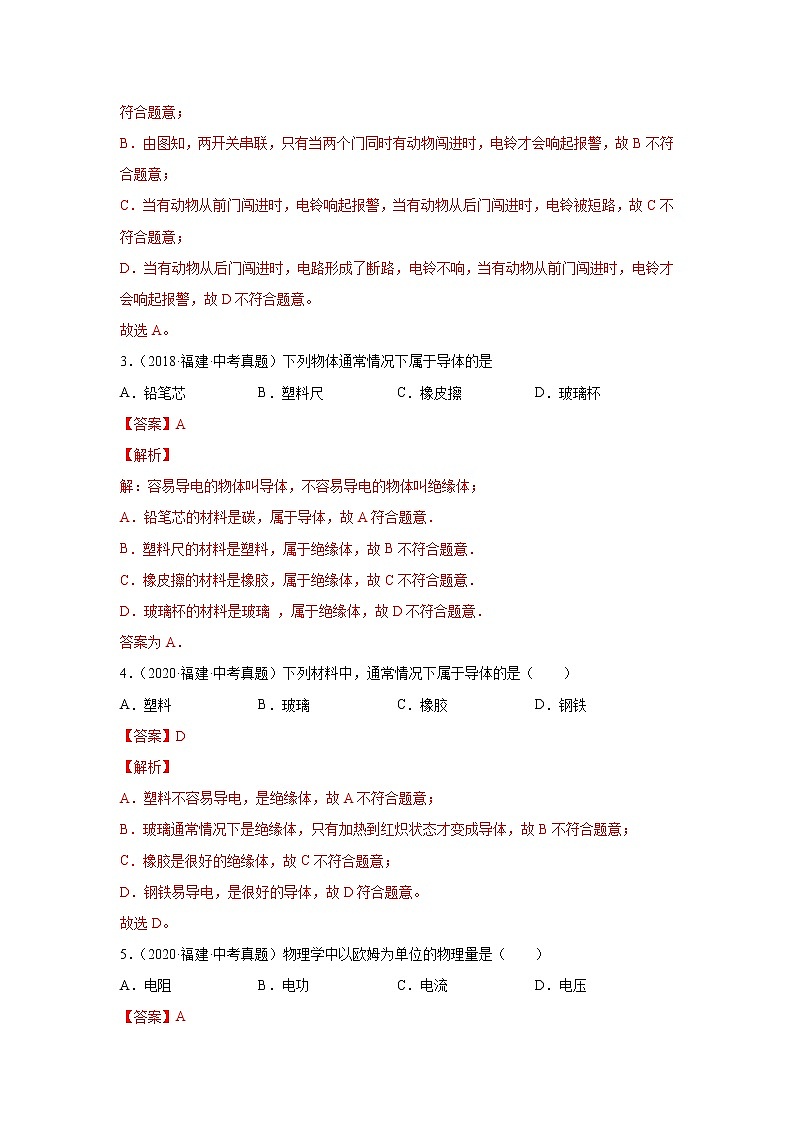

B．由图知，两开关串联，只有当两个门同时有动物闯进时，电铃才会响起报警，故B不符合题意；
C．当有动物从前门闯进时，电铃响起报警，当有动物从后门闯进时，电铃被短路，故C不符合题意；
D．当有动物从后门闯进时，电路形成了断路，电铃不响，当有动物从前门闯进时，电铃才会响起报警，故D不符合题意。
故选A。
3．（2018·福建·中考真题）下列物体通常情况下属于导体的是
A．铅笔芯 B．塑料尺 C．橡皮擦 D．玻璃杯
【答案】A
【解析】
解：容易导电的物体叫导体，不容易导电的物体叫绝缘体；
A．铅笔芯的材料是碳，属于导体，故A符合题意．
B．塑料尺的材料是塑料，属于绝缘体，故B不符合题意．
C．橡皮擦的材料是橡胶，属于绝缘体，故C不符合题意．
D．玻璃杯的材料是玻璃 ，属于绝缘体，故D不符合题意．
答案为A．
4．（2020·福建·中考真题）下列材料中，通常情况下属于导体的是（　　）
A．塑料 B．玻璃 C．橡胶 D．钢铁
【答案】D
【解析】
A．塑料不容易导电，是绝缘体，故A不符合题意；
B．玻璃通常情况下是绝缘体，只有加热到红炽状态才变成导体，故B不符合题意；
C．橡胶是很好的绝缘体，故C不符合题意；
D．钢铁易导电，是很好的导体，故D符合题意。
故选D。
5．（2020·福建·中考真题）物理学中以欧姆为单位的物理量是（　　）
A．电阻 B．电功 C．电流 D．电压
【答案】A
【解析】
A．电阻的基本单位是欧姆，符合题意；
B．电功的基本单位是焦耳，不符合题意；
C．电流的基本单位是安培，不符合题意；
D．电压的基本单位是伏特，不符合题意。
故选A。

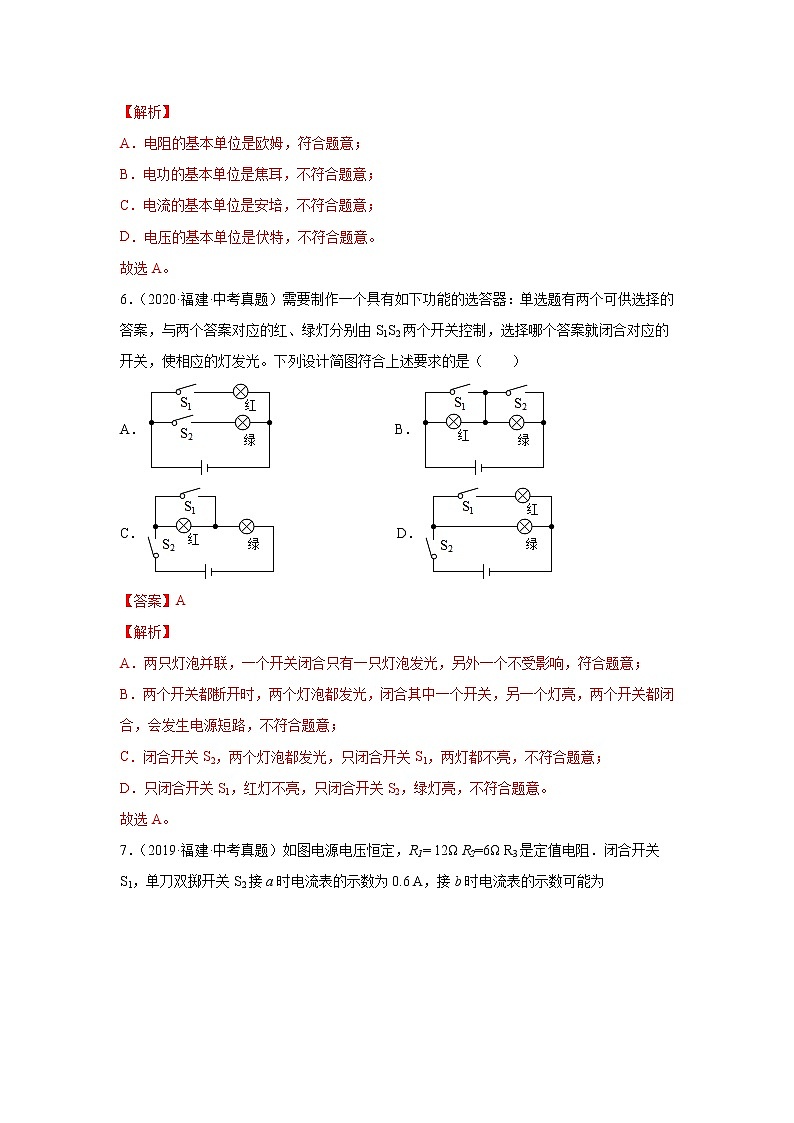

6．（2020·福建·中考真题）需要制作一个具有如下功能的选答器：单选题有两个可供选择的答案，与两个答案对应的红、绿灯分别由S1S2两个开关控制，选择哪个答案就闭合对应的开关，使相应的灯发光。下列设计简图符合上述要求的是（　　）
A． B．
C． D．
【答案】A
【解析】
A．两只灯泡并联，一个开关闭合只有一只灯泡发光，另外一个不受影响，符合题意；
B．两个开关都断开时，两个灯泡都发光，闭合其中一个开关，另一个灯亮，两个开关都闭合，会发生电源短路，不符合题意；
C．闭合开关S2，两个灯泡都发光，只闭合开关S1，两灯都不亮，不符合题意；
D．只闭合开关S1，红灯不亮，只闭合开关S2，绿灯亮，不符合题意。
故选A。

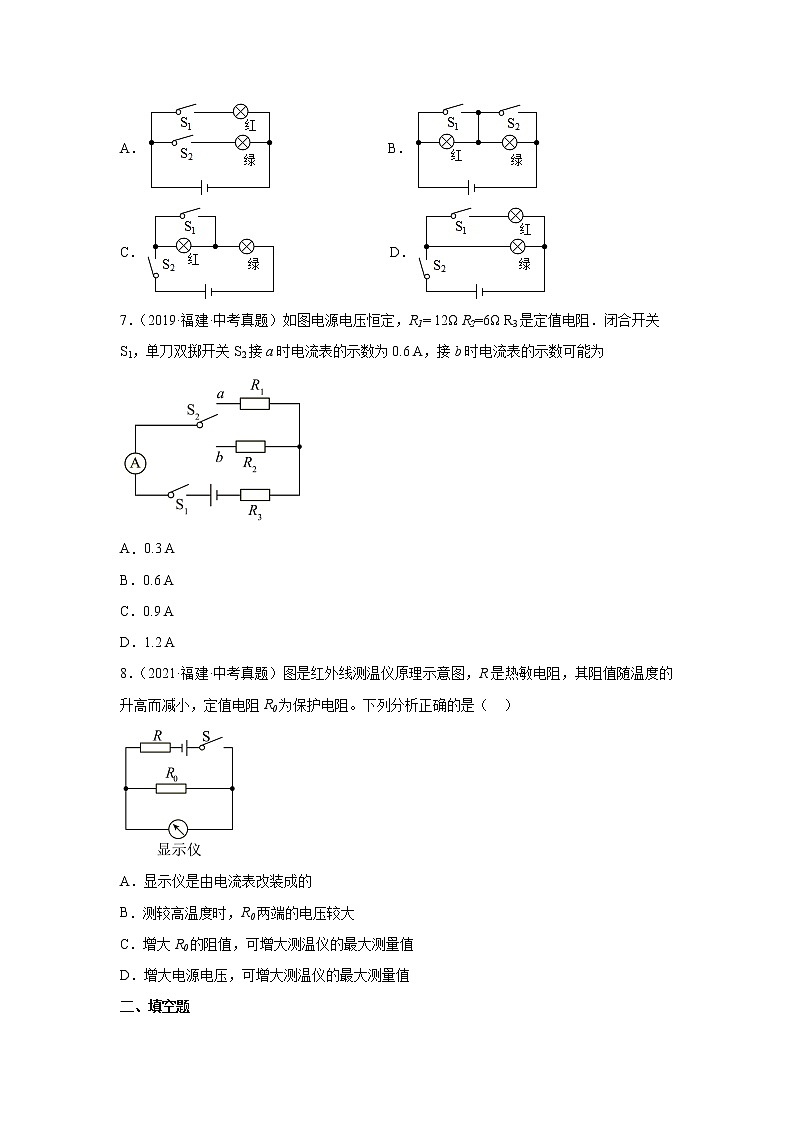

7．（2019·福建·中考真题）如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为

A．0.3 A
B．0.6 A
C．0.9 A
D．1.2 A
【答案】C
【解析】
由电路图可知，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A， R1与R3串联，电流表测电路中的电流，因串联电路中各处的电流相等，由 可得，电路中电流是：   (1)；接b时, R2与R3串联，电流表测电路中的电流，电流表的示数是： (2)，如图电源电压U恒定，电阻R3恒定，分析等式(1) (2)可知，C选项正确．
8．（2021·福建·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（     ）

A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
【答案】B
【解析】
A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，故A错误；
B．热敏电阻R与定值电阻R0串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之和等于总电压。因此，R0两端的电压较大，故B正确；
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
二、填空题

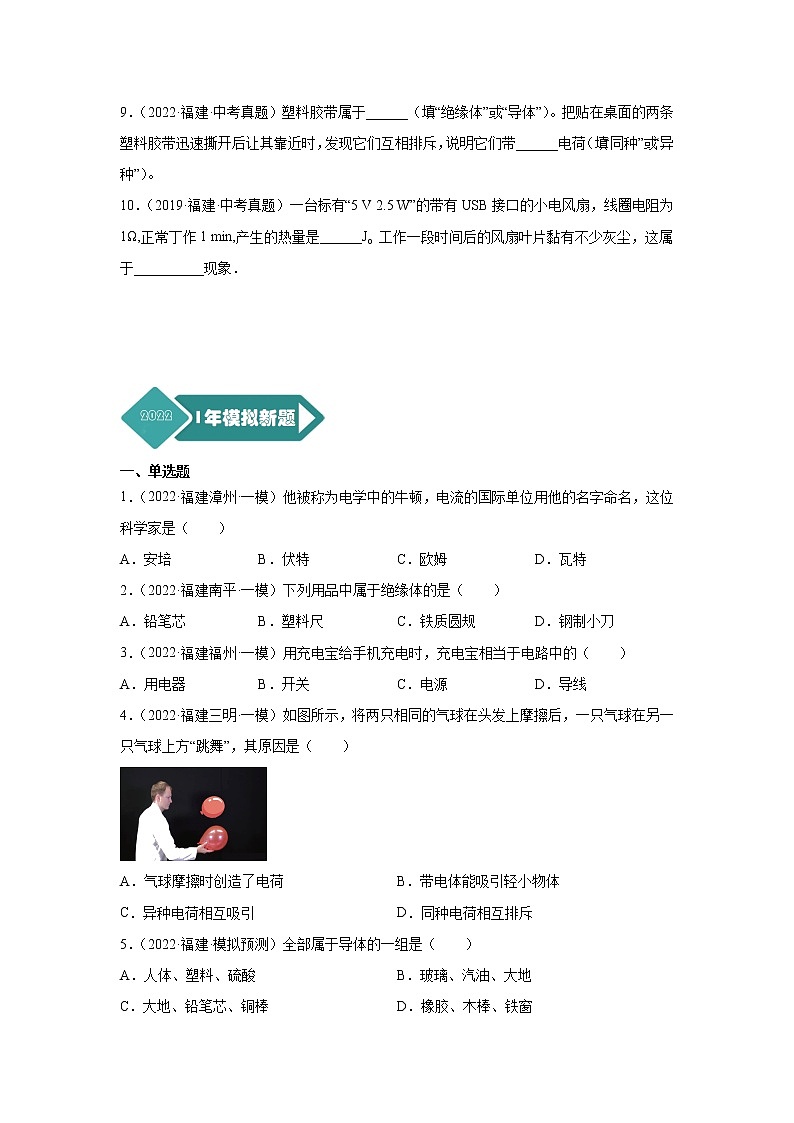

9．（2022·福建·中考真题）塑料胶带属于______（填“绝缘体”或“导体”）。把贴在桌面的两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，说明它们带______电荷（填“同种”或“异种”）。
【答案】     绝缘体     同种
【解析】
[1]容易导电的叫导体，不容易导电的叫绝缘体，塑料胶袋不容易导电，所以属于绝缘体。
[2]同种电荷相互排斥，异种电荷相互吸引，两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，所以带有同种电荷。
10．（2019·福建·中考真题）一台标有“5 V 2.5 W”的带有USB接口的小电风扇，线圈电阻为1Ω,正常丁作1 min,产生的热量是______Jo 工作一段时间后的风扇叶片黏有不少灰尘，这属于__________现象．
【答案】     15     静电（摩擦起电）
【解析】
线圈流过的电流： ，正常丁作1 min，产生的热量是：；风扇的叶片在转动过程中与空气摩擦带上了电荷，可以吸引轻小物体，所以灰尘会附着在扇叶上．




一、单选题
1．（2022·福建漳州·一模）他被称为电学中的牛顿，电流的国际单位用他的名字命名，这位科学家是（　　）
A．安培 B．伏特 C．欧姆 D．瓦特
【答案】A
【解析】
A．安培被称为“电学中的牛顿”，在电磁学领域贡献卓越，电流的国际单位用他的名字命名，故A符合题意；
B．伏特是电压的单位，故B不符合题意；
C．欧姆是电阻的单位，故C不符合题意；
D．瓦特是功率的单位，故D不符合题意。
故选A。
2．（2022·福建南平·一模）下列用品中属于绝缘体的是（　　）
A．铅笔芯 B．塑料尺 C．铁质圆规 D．钢制小刀
【答案】B
【解析】
A．铅笔芯的主要材料是碳，能导电，是导体，故A不符合题意；
B．塑料尺的材料是塑料，塑料不容易导电，是很好的绝缘体；故B符合题意；
C．铁质圆规是金属制成的，金属是很好的导体，故C不符合题意；
D．钢制小刀的材料是金属（钢铁），金属是很好的导体，故D不符合题意。
故选B。
3．（2022·福建福州·一模）用充电宝给手机充电时，充电宝相当于电路中的（　　）
A．用电器 B．开关 C．电源 D．导线
【答案】C
【解析】
充电宝给手机充电时，充电宝提供电能，充电宝相当于电路中的电源，故ABD不符合题意，C符合题意。
故选C。
4．（2022·福建三明·一模）如图所示，将两只相同的气球在头发上摩擦后，一只气球在另一只气球上方“跳舞”，其原因是（　　）

A．气球摩擦时创造了电荷 B．带电体能吸引轻小物体
C．异种电荷相互吸引 D．同种电荷相互排斥
【答案】D
【解析】
A．摩擦起电的实质是电荷（电子）的转移，并不是创造了电荷，故A不符合题意；
BCD．将两只相同的气球在自己的头发上摩擦后，让一只气球在另一只气球上方“跳舞”，这是由于同种电荷相互排斥，故D符合题意，BC不符合题意。
故选D。
5．（2022·福建·模拟预测）全部属于导体的一组是（　　）
A．人体、塑料、硫酸 B．玻璃、汽油、大地
C．大地、铅笔芯、铜棒 D．橡胶、木棒、铁窗
【答案】C
【解析】
A．在人体、塑料、硫酸中，塑料是绝缘体，故A不符合题意；
B．在玻璃、汽油、大地中，玻璃和汽油是绝缘体，故B不符合题意；
C．大地、铅笔芯（主要成分是石墨）、铜棒都容易导电，都属于导体，故C符合题意；
D．在橡胶、木棒、铁窗中，木棒、橡胶是绝缘体，故D不符合题意。
故选C。
6．（2022·福建福州·模拟预测）图中有关电现象的四幅图的说法，正确的是（　　）

A．甲图中，玻璃棒和丝绸摩擦时，玻璃棒带负电
B．乙图中，验电器的金属箔片张开，是因为异种电荷相互排斥
C．丙图中，两个小灯泡属于同一条电路，是串联关系
D．丁图中，在闭合电路中电源的外部电流总是从电源正极流向负极
【答案】D
【解析】
A．物理学中规定，玻璃棒与丝绸摩擦时，玻璃棒所带的电荷为正电荷，故A错误；
B．电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引。验电器的工作原理为：同种电荷相互排斥，所以验电器的金属箔片张开，是因为金属箔片带同种电荷相互排斥的结果，故B错误；
C．如图丙所示电路，闭合开关时，两灯并列连接，是并联的关系，故C错误；
D．图丁中，闭合电路中，电源外部的电流是从电源的正极出发，经过开关、用电器流回负极，故D正确。
故选D。
7．（2022·福建·模拟预测）有两个相同的验电器A和B，A、B开始不带电，然后用毛皮摩擦过的橡胶棒去接触A验电器金属球，再用带有绝缘柄的金属棒把A和B连接起来〈如图所示）。下列说法不正确的是（　　）

A．A验电器金属薄片张开是由于它们带上同种电荷相互排斥
B．自由电子从A流向B，形成瞬间电流
C．A验电器金属箔片张角变小，B验电器金属箔片张角变大
D．正电荷从B流向A，所以电流的方向是由B至A
【答案】D
【解析】
A．用毛皮摩擦过的橡胶棒带有负电，去接触A验电器金属球，则A验电器的箔片上带上负电荷，由于同种电荷相互排斥，A验电器金属薄片张开，故A正确，不符合题意；
BC．用带有绝缘柄的金属棒把A和B连接起来，A验电器金属箔片上的电子转移到B上，形成瞬间电流，所以A的张角将变小，B验电器金属箔片的张角将变大，故BC正确，不符合题意；
D．用带有绝缘柄的金属棒把A和B连接起来，A验电器金属箔片上的自由电子转移到B上，电子带负电，电流方向由B到A，故D错误，符合题意。
故选D。
8．（2022·福建福州·一模）如图所示为静电喷涂示意图。从喷嘴喷出的带负电涂料颗粒会形成分散的雾状，扑向并吸附在带正电的工件表面成为均匀的膜层。下列说法错误的是（　　）


A．涂料颗粒因为得到电子而带负电
B．涂料颗粒和工件由于异种电荷相互吸引
C．涂料颗粒散开是由于同种电荷相互排斥
D．喷涂时形成的电流方向是从喷嘴到工件
【答案】D
【解析】
A．涂料颗粒带负电是因为得到了电子，故A正确，A不符合题意；
B．涂料颗粒和工件由于异种电荷相互吸引，故B正确，B不符合题意；
C．涂料颗粒散开是由于同种电荷相互排斥，故C正确，C不符合题意；
D．喷嘴喷出的涂料颗粒带负电，工件带正电，喷涂时正负电荷中和，负电荷从喷嘴向工件移动，电流的方向是从工件到喷嘴，故D错误，D符合题意。
故选D。
9．（2022·福建·模拟预测）抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B． C． D．
【答案】A
【解析】
据题意可得：要求照明灯与电动机相互不影响，能独立工作，则应使照明灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关。故A符合题意；BCD不符合题意。
故选A。
10．（2022·福建·厦门市海沧中学一模）实验课上四位同学连接的电路如图所示，他们中连接错误的是（　　）
A．         B．
C．        D．
【答案】C
【解析】
A．图符合电路的一般特点，故A正确，不符合题意；
B．图中两个灯泡是并联的，故B正确，不符合题意；
C．图中开关闭合后，会短路电源，故C不正确，符合题意；
D．图中两个灯泡是串联的，故D正确，不符合题意。
故选C。
11．（2022·福建·模拟预测）交通法规定，司机和副驾驶均要系安全带。当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，电铃工作；若系上安全带，则开关S2闭合，指示灯熄灭，电铃不工作。下列设计的电路图合理的是（　　）
A． B．
C． D．
【答案】D
【解析】
A．由电路图可知，系上安全带时开关S2闭合，会造成电源短路，故A不符合题意；
B．由电路图可知，当乘客坐在副驾驶座椅上时，开关S1闭合，电铃和指示灯均工作，系上安全带后开关S2闭合，电铃和指示灯仍工作，故B不符合题意；
C．由电路图可知，只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，电铃和指示灯才工作，故C不符合题意；
D．由电路图可知，当乘客坐在副驾驶座椅上时，开关S1闭合，电铃和指示灯均工作，系上安全带后开关S2闭合，电铃和指示灯被短路均不工作，由于干路有电阻，电源不会短路，则电路安全。故D符合题意。
故选D。
12．（2022·福建福州·模拟预测）在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（　　）
A． B．
C． D．
【答案】D
【解析】
依题意得，绿灯与白灯并联，绿灯与白灯互不影响，开关一个在干路上，控制整个电路，一个既控制白灯，也控制绿灯。因此两灯并联，两开关串联，都在干路上，一个为单刀单掷开关，用于控制整个电路，一个为单刀双掷开关，用于控制发出的光是白光还是绿光，故ABC不符合题意，D符合题意。
故选D。
13．（2022·福建福州·模拟预测）如图所示，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，电流表和电压表示数都变小。电路出现故障的原因可能是（　　）

A．L1灯丝烧断 B．L2灯丝烧断 C．导线b开路 D．导线d开路
【答案】C
【解析】
由实物图可知，两灯泡并联，电流表测干路电流，电压表测电源电压。
A．若L1灯丝烧断，则仅L2接入电路，电压表仍测电源电压，电压表示数不变，故A不符合题意；
B．若L2灯丝烧断，则仅L1接入电路，电压表仍测电源电压，电压表示数不变，故B不符合题意；
C．若导线b开路，则仅L2接入电路，电压表没有接入电路，电压示数为0，支路减少，则电路总电流减小，则电流表示数变小，故C符合题意；
D．若导线d开路，两灯泡仍并联接入电路，但电压表没有接入电路，电压示数为0，两灯仍正常工作，则电路总电流不变，则电流表示数不变，故D不符合题意。
故选C。
14．（2022·福建福州·一模）医院里常用的人脸识别测温一体机（健康码通行立柱款），可以实现扫健康码查验、口罩检测、体温检测自动报警功能：当出示的健康码为黄色或者红色时，开关闭合，报警器响；未配戴口罩时开关闭合，报警器响；体温超过正常体温时开关闭合，报警器响。下列电路设计中符合要求的是（       ）
A． B．
C． D．
【答案】B
【解析】
当出示的健康码为黄色或者红色时，开关闭合，报警器响；未配戴口罩时开关闭合，报警器响；体温超过正常体温时开关闭合，报警器响。只要三个条件满足一个时，报警器都会响，因此三只开关是并联的，故B正确。
故选B。
二、填空题
15．（2022·福建泉州·一模）用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被______（选填“吸引”或“排斥”）；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，如图所示，则该过程中验电器金属杆里的电流方向是______（选填“从金属箔片到金属球”或“从金属球到金属箔片”）。

【答案】     吸引     从金属球到金属箔片
【解析】
[1]丝绸摩擦过的玻璃棒带正电，带电体具有吸附轻小物质的性质，所以小球会被吸引。
[2]带正电的玻璃棒接触不带电的验电器的金属球时，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带正电荷，同种电荷相互排斥而张开，过程中是一部分电子从验电器转移到玻璃棒上，由于电子所带的电荷是负电荷，而电流方向是指正电荷的定向移动方向，所以在接触的瞬间电流方向是从金属球到金属箔片。
16．（2022·福建南平·一模）如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝、将插头插入插座，若只闭合开关Sl，电吹风吹出的是______风；若将开关Sl、S2都闭合，电吹风吹出的是______风。（热/冷）

【答案】     冷     热
【解析】
[1]若只闭合开关Sl，电动机与电源串联，电流只经过电动机，所以电吹风吹出的是冷风。
[2]若将开关Sl、S2都闭合，电动机和电热丝与电源并联，电流分两路分别经过电动机和电热丝，则电吹风吹出的是热风。
17．（2022·福建·模拟预测）自然界中闪电时释放的电能非常大，雷雨云所带电荷量是，云层间电压约1.8×108V，一次闪电释放的电能高达______，如图，放电瞬间电流从______（选填“A流向B”或“B流向A”）云层。

【答案】     5000     B流向A
【解析】
[1]一次闪电释放的电能：

故释放的电能为5000。
[2]图中闪电发生时，电子从A云层到B云层，电流的方向与电子定向运动的方向相反，所以放电瞬间电流的方向是从B云层流向A云层。
18．（2022·福建厦门·一模）如图电路中，灯泡L1、L2均不亮。将电压表接在电源两端或L1两端时，示数均为3V，改接在L2两端时示数为0，该电路的故障是______；如用电压表接在开关两端，示数应为______。

【答案】     L1断路     0
【解析】
[1]由实物图可知，灯泡L1、L2串联，两灯泡均不亮，说明电路可能处于断路状态。将电压表接在电源两端，示数为3V，说明电源正常；电压表接在L1两端时，示数为3V，说明与电压表并联的电路部分发生断路，其余的电路部分完好，因此该电路的故障可能是L1断路。
[2]如用电压表接在开关两端，由于L1断路，电压表不能与电源的正负极接通，所以不能测出电压值，故电压表示数应为0。图中开关闭合，假如没有电路故障时，电压表接在开关两端，开关的电阻很小，忽略不计，根据欧姆定律可知，其电压表示数也为0。
三、作图题
19．（2022·福建·三模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①L1与L2并联，电流表测通过L2 的电流②开关S同时控制L1与L2。

【答案】
【解析】
L1与L2并联；开关S同时控制L1与L2，S在干路上；电流表测通过L2的电流，则电流表与L2串联，如下图所示：

四、实验题
20．（2022·福建福州·一模）如图甲是小榕探究“并联电路电流特点”的实验电路图。

（1）连接电路时，开关应 ______；
（2）实验中需要测量通过L1的电流，应将电流表接在图中 ______位置；
（3）连接完电路后，闭合开关，电流表指针偏转如图乙所示，出现这种现象的原因是：______；
（4）小榕用规格相同的两个小灯泡测出一组数据就总结出并联电路的电流特点，对此操作需要进行的改进是：______。
【答案】     断开          电流表正负接线柱接反了     使用不同规格的灯泡进行多次实验，测出多组实验数据
【解析】
（1）[1]在连接电路时，为了保护电路，开关应处于断开状态。
（2）[2]实验中需要测量通过L1的电流，电流表要与L1串联在支路中，则电流表应接在甲图中的点。
（3）[3]小榕同学在测量a处的电流时，发现电流表的指针偏转如图乙所示，指针偏转到0刻度的左端，原因是电流表正负接线柱接反了。
（4）[4]实验中为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。
21．（2022·福建泉州·模拟预测）小华和小明设计了如图所示的电路探究串联电路中的电压关系。

（1）在连接电路前，小华发现电压表的指针偏向“0”刻度线的左侧，出现的问题是___________；
（2）小华和小明电路连接及记录的数据都无误，他们的实验数据分别如表（一）、表（二）：
表（一）
实验序号
U1/V
U2/V
U/V
1
4
8
12
2
6
6
12

表（二）

U1/V
U2/V
U/V
第一次（1节电池）
0.7
0.7
1.4
第二次（2节电池）
1.4
1.4
2.8
第三次（3节电池）
2.1
2.1
4.2

分析这两组实验数据可得出___________；
（3）小明根据他的实验数据断定“在串联电路中，各用电器两端电压定相等”，这一结论是___________（选填“正确”或“错误”）的。他之所以能得出这样的结论，是因为___________；
（4）根据小华和小明的实验数据分析可知，他们的实验设计均有需改进之处，请分别指出：
小华可改进的是___________；
小明可改进的是 ___________。
【答案】     电压表没调零     串联电路两端的总电压等于各部分电路两端的电压之和     错误     所用灯泡规格相同     用不同电源多做几次实验     用不同规格的灯泡多做几次实验
【解析】
（1）[1]在连接电路前，发现电压表的指针偏向“0”刻度线的左侧，出现的问题是电压表没有调零。
（2）[2]分析两表中数据发现：L1两端的电压与L2两端的电压之和都等于电源电压，故可以得出在串联电路中，总电压等于各部分电路两端的电压之和。
（3）[3][4]由表二可知，L1、L2两端的电压始终相等，说明他实验所用的灯泡规格是相同的，所以小明得出的实验结论是错误的，原因是实验时所用的灯泡规格相同。
（4）[5][6]小华使用了不同规格的灯泡，但电源电压始终没变，所以小华应用不同电源多做几次实验；小明做了三次实验，改变了电源电压，但小灯泡规格相同，所以小明应用不同规格的灯泡多做几次实验。
