2018-2022年福建中考物理5年真题1年模拟汇编 专题17电与磁（学生卷+教师卷）

专题17  电与磁

一、单选题

1. （2022•福建）电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（　　）

A．法拉第——电磁感应现象

B．奥斯特——电流的热效应

C．安培——通电导体周围存在磁场

D．焦耳——磁场对通电导体的作用

2. （2021•福建）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动跳绳时，发现灵敏电流计的指针左右摆动。则（　　）

A．向任意方向摇绳均可产生电流

B．电流方向与绳子运动方向无关

C．此过程中机械能转化为电能

D．跳绳发电属于电流的磁效应

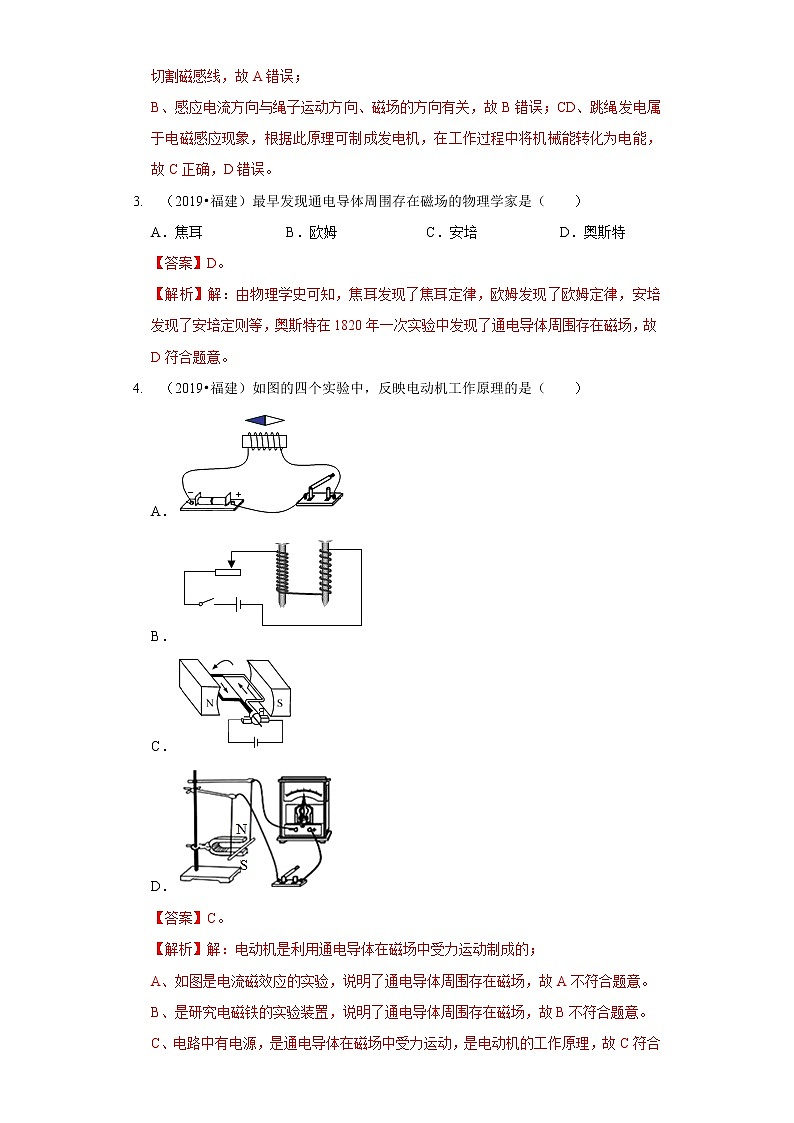

3. （2019•福建）最早发现通电导体周围存在磁场的物理学家是（　　）

A．焦耳 B．欧姆 C．安培 D．奥斯特

4. （2019•福建）如图的四个实验中，反映电动机工作原理的是（　　）

A．

B．

C．

D．

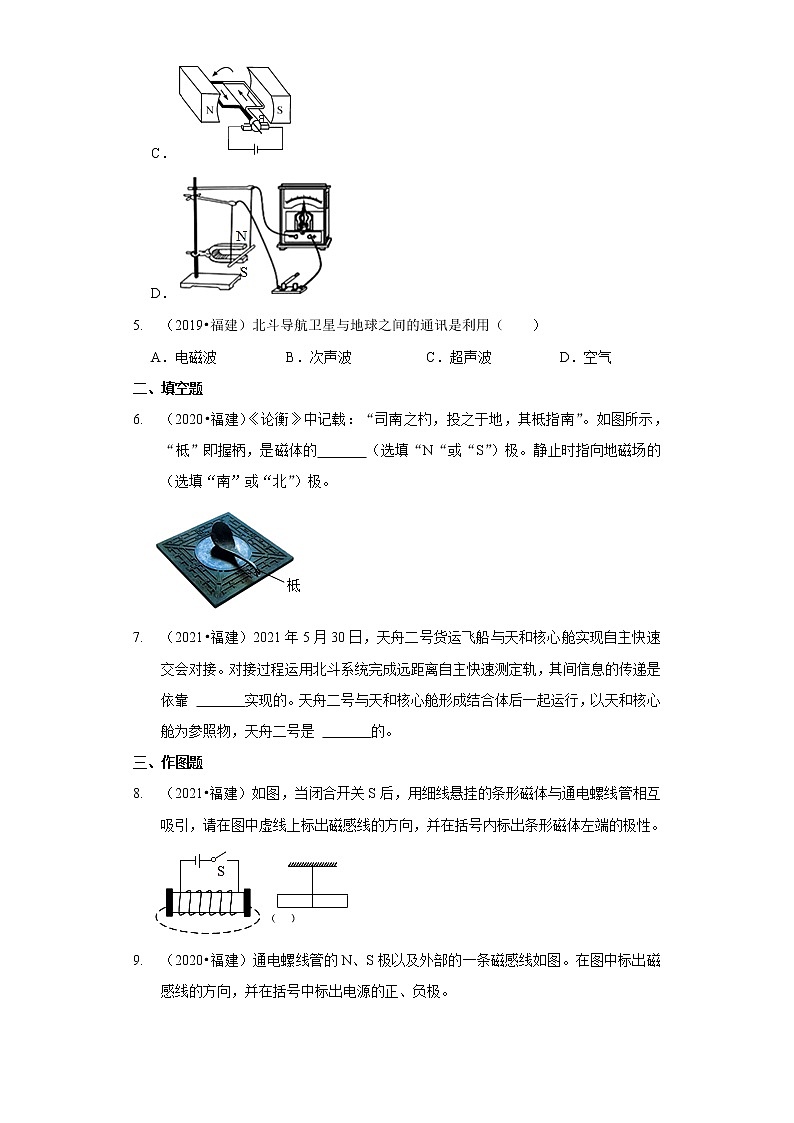

5. （2019•福建）北斗导航卫星与地球之间的通讯是利用（　　）

A．电磁波 B．次声波 C．超声波 D．空气

二、填空题

6. （2020•福建）《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图所示，“柢”即握柄，是磁体的　   　（选填“N“或“S”）极。静止时指向地磁场的　   　（选填“南”或“北”）极。

7. （2021•福建）2021年5月30日，天舟二号货运飞船与天和核心舱实现自主快速交会对接。对接过程运用北斗系统完成远距离自主快速测定轨，其间信息的传递是依靠 　   　实现的。天舟二号与天和核心舱形成结合体后一起运行，以天和核心舱为参照物，天舟二号是 　   　的。

三、作图题

8. （2021•福建）如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。

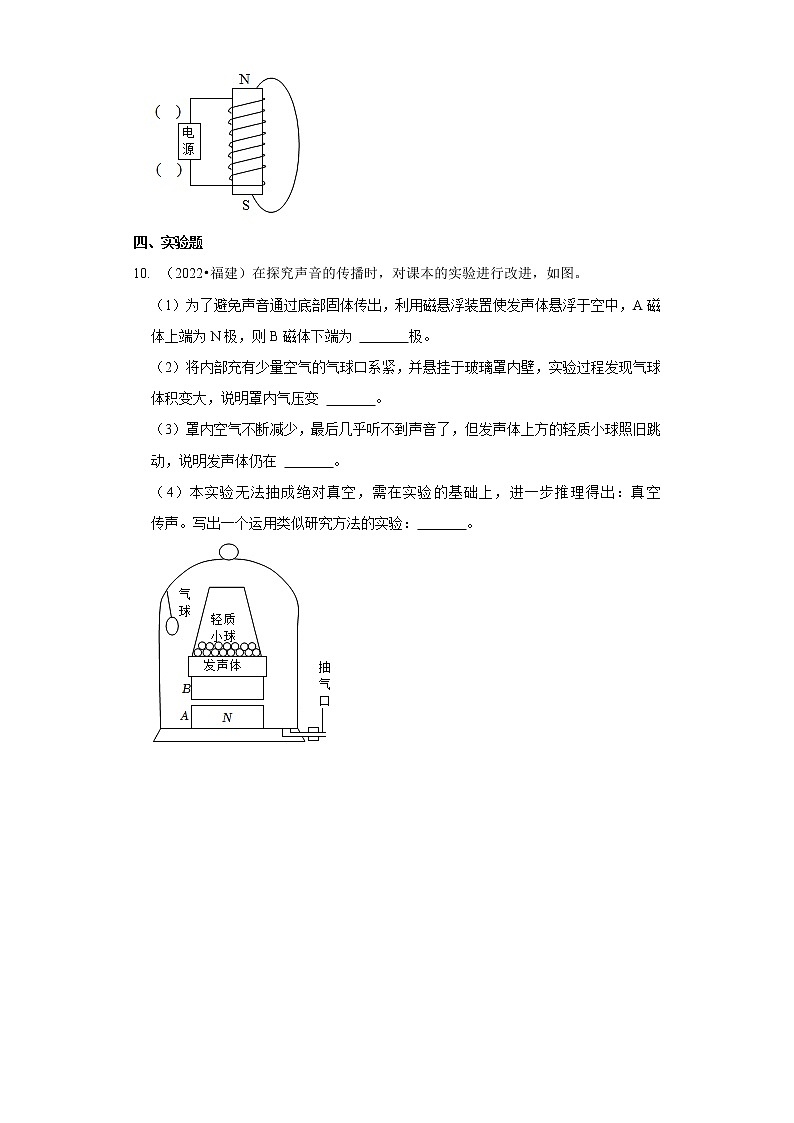

9. （2020•福建）通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。

四、实验题

10. （2022•福建）在探究声音的传播时，对课本的实验进行改进，如图。

（1）为了避免声音通过底部固体传出，利用磁悬浮装置使发声体悬浮于空中，A磁体上端为N极，则B磁体下端为 　   　极。

（2）将内部充有少量空气的气球口系紧，并悬挂于玻璃罩内壁，实验过程发现气球体积变大，说明罩内气压变 　   　。

（3）罩内空气不断减少，最后几乎听不到声音了，但发声体上方的轻质小球照旧跳动，说明发声体仍在 　   　。

（4）本实验无法抽成绝对真空，需在实验的基础上，进一步推理得出：真空 　   　传声。写出一个运用类似研究方法的实验：　   　。

11. （2018•福建）图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表

（1）实验时通过观察　   　来判断电路中是否产生感应电流。

（2）由实验可知，闭合电路中的部分导体在磁场中做　   　运动时，电路中产生感应电流。

（3）比较第4次和第　   　次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。

（4）比较第7次和第8次实验可知　   　。

一、单选题

1．（2022·福建福州·二模）下列设备主要是利用电磁感应原理工作的是（　　）

A．指南针 B．电动机

C．发电机 D．电磁起重机

2．（2022·福建福州·一模）最先发现电与磁之间联系的物理学家是（　　）

A．奥斯特 B．法拉第 C．安培 D．焦耳

3．（2022·福建·模拟预测）将导体、开关和灵敏电流表用导线连接，导体放置在磁极间，如图所示。下列说法正确的是（　　）

A．开关闭合，磁铁不动，水平向左快速移动，指针不偏转

B．磁极对调后，开关闭合，水平向右快速运动，指针要偏转

C．开关闭合，竖直上下运动，指针要偏转

D．开关断开，快速运动，指针可能偏转

4．（2022·福建三明·一模）科技的快速发展使智能机器人进入人们的生活。如图所示，这是智能机器人为顾客送餐时的情景。智能机器人通过电动机驱动底部的轮子将美食送到指定客人的桌边，下列仪器与电动机的工作原理相同的是（　　）

A．指南针 B．电磁起重机

C．动圈式话筒 D．动圈式扬声器

5．（2022·福建厦门·一模）图中的四个科技小制作，其工作原理与图探究实验所揭示的物理规律相符合的是（　　）

A．简易电磁铁 B．手摇发电机

C．太阳能小灯 D．电动玩具车

6．（2022·福建·模拟预测）我国研发智能加热织物，为北京冬奥会运动员提供保暖服装，如图。该服装应用了电流的热效应，发现其规律的科学家是（　　）

A．焦耳 B．安培 C．瓦特 D．伏特

7．（2022·福建南平·一模）电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（　　）

A． B． C． D．

8．（2022·福建·三模）手机无线充电技术是一种新型的充电方式，其原理是电流通过送电线圈产生磁场，手机受电线圈靠近该磁场就会产生电流，如图中，与给手机充电时受电线圈工作原理相同的是（　　）

A． B． C． D．

二、填空题

9．（2022·福建泉州·二模）如图是某款“运动手环”，戴着这种手环走动时，其内置的小磁铁在密闭塑料管内跟着一起运动，管外缠绕着的线圈就会产生电流，液晶屏上就显示出运动的步数。这是利用了______的原理，计步的数据还可通过______传送到手机上。

10．（2022·福建南平·一模）如图是悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与______相同（选填“电动机”或“发电机”）。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互______的原理实现的。

11．（2022·福建·模拟预测）如图，闭合开关S后，电磁铁右侧的小磁针会______（选填“顺”或者“逆”）时针转动。慢慢向下调节滑动变阻器的滑片，桌面上的条形磁体依然保持不动，此过程条形磁体受到的摩擦力______（选填“增大”、“减小”或者“不变”）。

12．（2022·福建福州·一模）如图甲所示是利用磁悬浮原理设计的地漏。若地漏不密封，排水管内臭气会由于气体分子永不停息地______，而扩散到室内。如图乙所示为其工作原理图，当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起，若磁体A下端为N极，则磁体B上端为______极。

13．（2022·福建泉州·一模）小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分应用的物理原理是______；其中______（选填“甲”或“乙”）部分产生的现象与电动机的工作原理相似。

三、作图题

14．（2022·福建南平·一模）如图，请根据图中小磁针静止时的指向，标出磁感线的方向和电源的正极。

15．（2022·福建·模拟预测）闭合开关，小磁针静止时的指向如图所示，请你在图中标出电源的正负极，并标出磁感线的方向。

16．（2022·福建漳州·二模）如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。

17．（2022·福建·模拟预测）如图电路连接正确后，闭合开关S，A、B两个螺线管通电后小磁针C在如图位置静止，画出螺线管B的绕法，标出小磁针C的N极。

18．（2022·福建·模拟预测）将如图所示的电磁铁的电路连接完整要求:（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画出电池符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）。

四、实验题

19．（2022·福建漳州·模拟预测）在“探究导体在磁场中运动时产生感应电流的条件”的实验中，用绝缘细线将一根导体棒AB悬挂在蹄形磁体的磁场中，再将导体棒AB、灵敏电流计及开关用导线连成一个电路（如图所示）。

（1）实验中，通过观察_____来判断电路中是否有感应电流产生。

（2）闭合开关，让导体棒AB保持静止，电路中_____（填“有”或“无”）感应电流产生。

（3）闭合开关，让导体棒AB沿_____（填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生。

20．（2022·福建·三模）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．

（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_______（填“增加”或“减少”），说明电流越___（填“大”或“小”），电磁铁磁性越强．

（2）根据图示的情境可知，__（填“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强．

（3）根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的____极．

（4）电磁铁吸引的大头针下端分散的原因是_________________________．

21．（2022·福建·模拟预测）（1）如图所示，ab是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，可研究不同的电磁现象：当开关S接到位置______（选填“1”或“2”）时，可以研究磁场对通电导体的作用：当开关S接到另一位置时，可探究______现象，利用该原理我们制造了______（选填“电动机”或“发电机”）；

（2）根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极______；

（3）指南针能指示南北方向是因为地球本身是一个大的______体，指南针指示的方向并非正南正北是因为地理的两极与______不重合，最早发现这一现象的是我国学者______。

22．（2022·福建福州·一模）在探究“影响感应电流大小因素”的实验中：

（1）图甲是部分实验电路，、间接入的电表应选择 ______（选填“学生电流表”或“灵敏电流计”）；蹄形磁体放在水平桌面上，让导体棒沿 ______（选填“水平”或“竖直” ）方向运动，电路中会产生感应电流；

（2）用图甲所示装置探究“感应电流大小与导体切割磁感线速度大小的关系”时，让导体棒沿相同方向以不同的速度切割磁感线，分别记下每次实验中电表指针偏转的格数如下，由表中数据可得出结论：在其它条件相同时，______；

（3）探究“感应电流大小与磁场强弱的关系”时，小格将蹄形做体换成以图乙所示的电磁铁，这样做的好处是 ______；

（4）在产生感应电流的过程中，将 ______能转化为电能。

五、计算题

23．（2022·福建福州·一模）喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12V，控制电路中电磁铁线圈电阻忽略不计，定值电阻，加热电路中电阻。为热敏电阻，其阻值随温度变化情况如表所示。闭合开关后，当箱内温度达时，衔铁被吸下，电阻停止工作；当箱内温度低于时，电磁铁磁性减弱，在弹簧作用下，A、B 两触点接触，电阻又开始工作。求：

（1）电阻工作100s产生的热量；

（2）电磁铁吸住滑块的最小电流；

（3）若将电流表改成温度表，其刻度是否均匀，请通过分析计算说明理由。
