2020-2022年广东中考物理3年真题汇编 专题11 生活用电和电与磁（学生卷+教师卷）

这是一份2020-2022年广东中考物理3年真题汇编 专题11 生活用电和电与磁（学生卷+教师卷），文件包含专题11生活用电和电与磁解析版docx、专题11生活用电和电与磁原卷版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。
一、单选题

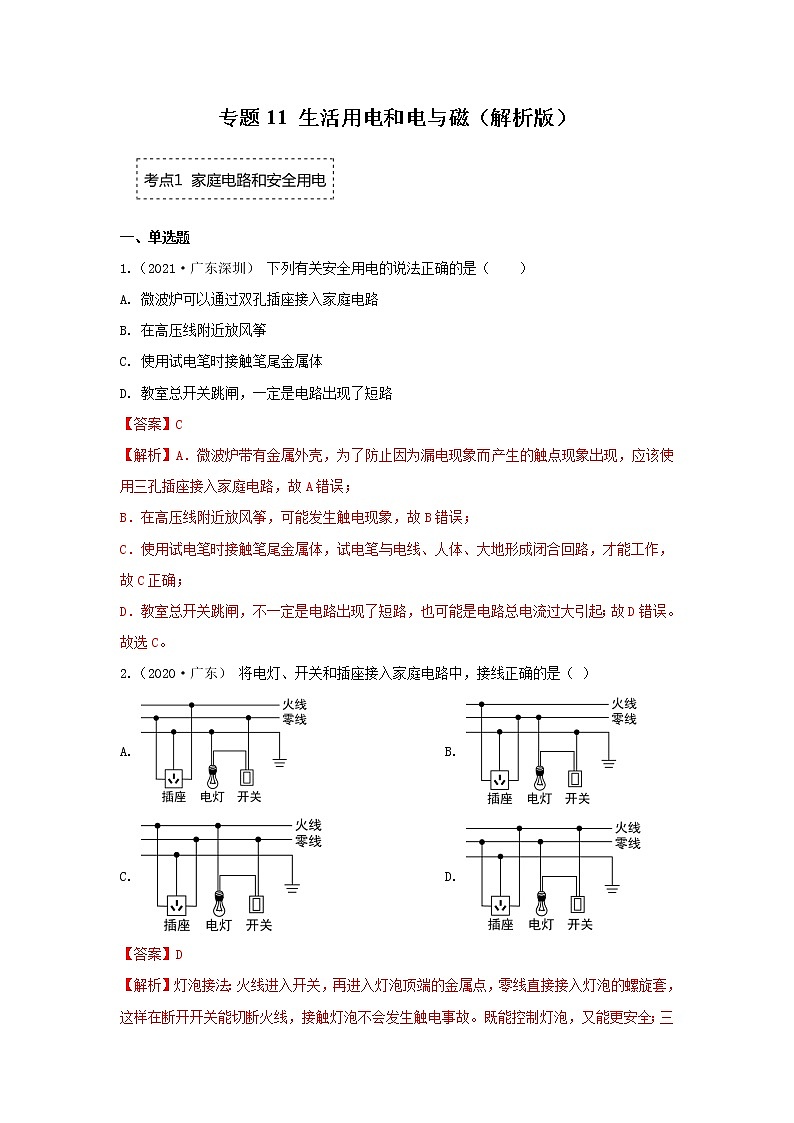

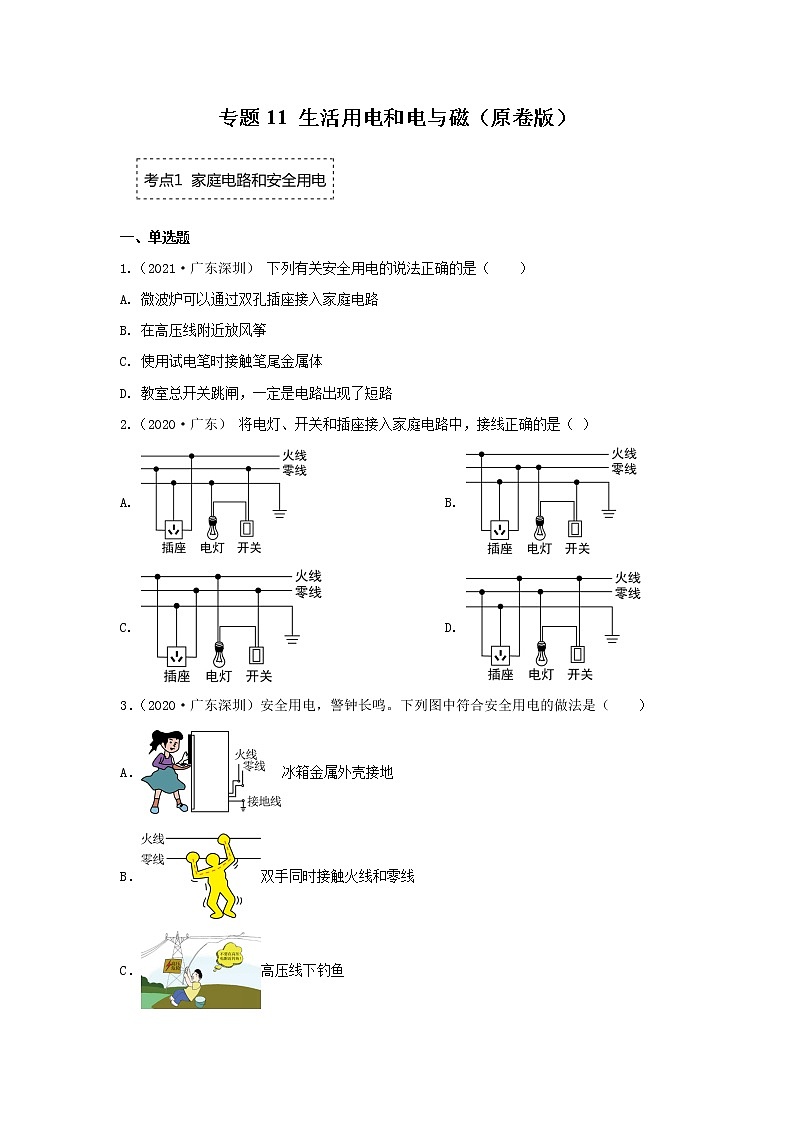

1.（2021·广东深圳） 下列有关安全用电的说法正确的是（ ）
A. 微波炉可以通过双孔插座接入家庭电路
B. 在高压线附近放风筝
C. 使用试电笔时接触笔尾金属体
D. 教室总开关跳闸，一定是电路出现了短路
【答案】C
【解析】A．微波炉带有金属外壳，为了防止因为漏电现象而产生的触点现象出现，应该使用三孔插座接入家庭电路，故A错误；
B．在高压线附近放风筝，可能发生触电现象，故B错误；
C．使用试电笔时接触笔尾金属体，试电笔与电线、人体、大地形成闭合回路，才能工作，故C正确；
D．教室总开关跳闸，不一定是电路出现了短路，也可能是电路总电流过大引起；故D错误。
故选C。
2.（2020·广东） 将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A. B.
C. D.
【答案】D
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
故选D。

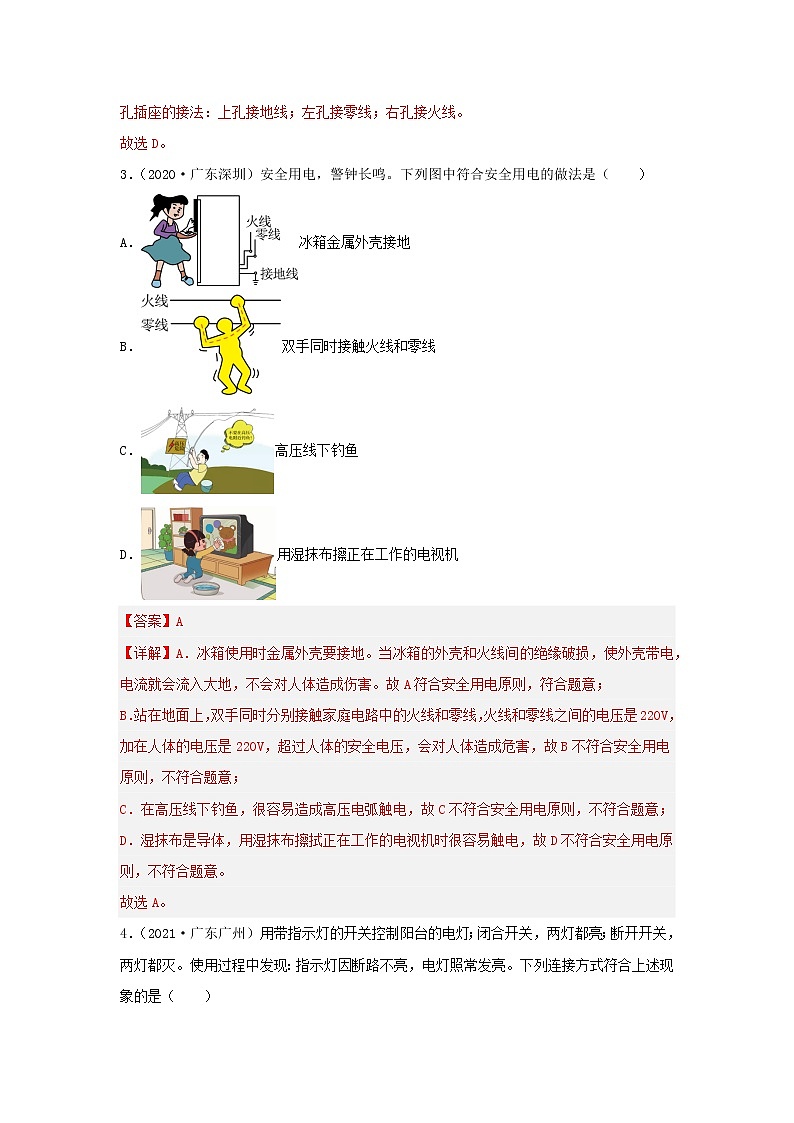

3．（2020·广东深圳）安全用电，警钟长鸣。下列图中符合安全用电的做法是（ ）
A．冰箱金属外壳接地
B．双手同时接触火线和零线
C．高压线下钓鱼
D．用湿抹布擦正在工作的电视机
【答案】A
【详解】A．冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害。故A符合安全用电原则，符合题意；
B．站在地面上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，故B不符合安全用电原则，不符合题意；
C．在高压线下钓鱼，很容易造成高压电弧触电，故C不符合安全用电原则，不符合题意；
D．湿抹布是导体，用湿抹布擦拭正在工作的电视机时很容易触电，故D不符合安全用电原则，不符合题意。
故选A。

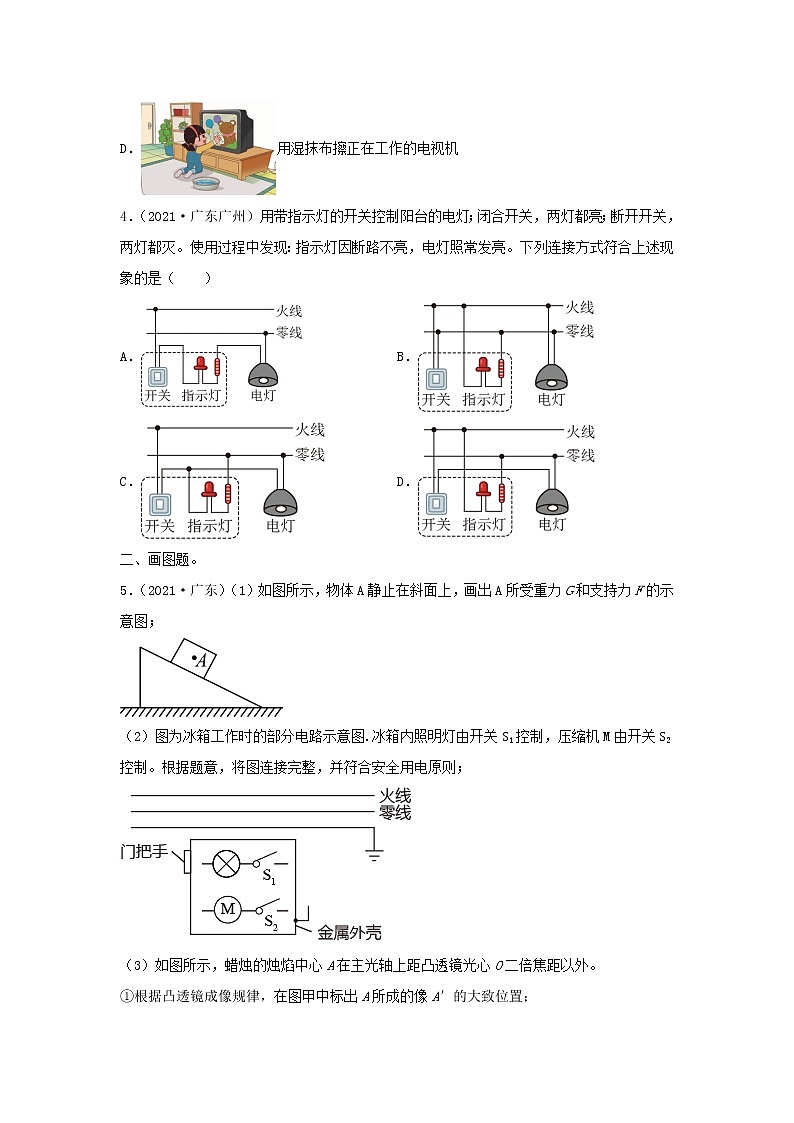

4．（2021·广东广州）用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（ ）
A．B．
C．D．

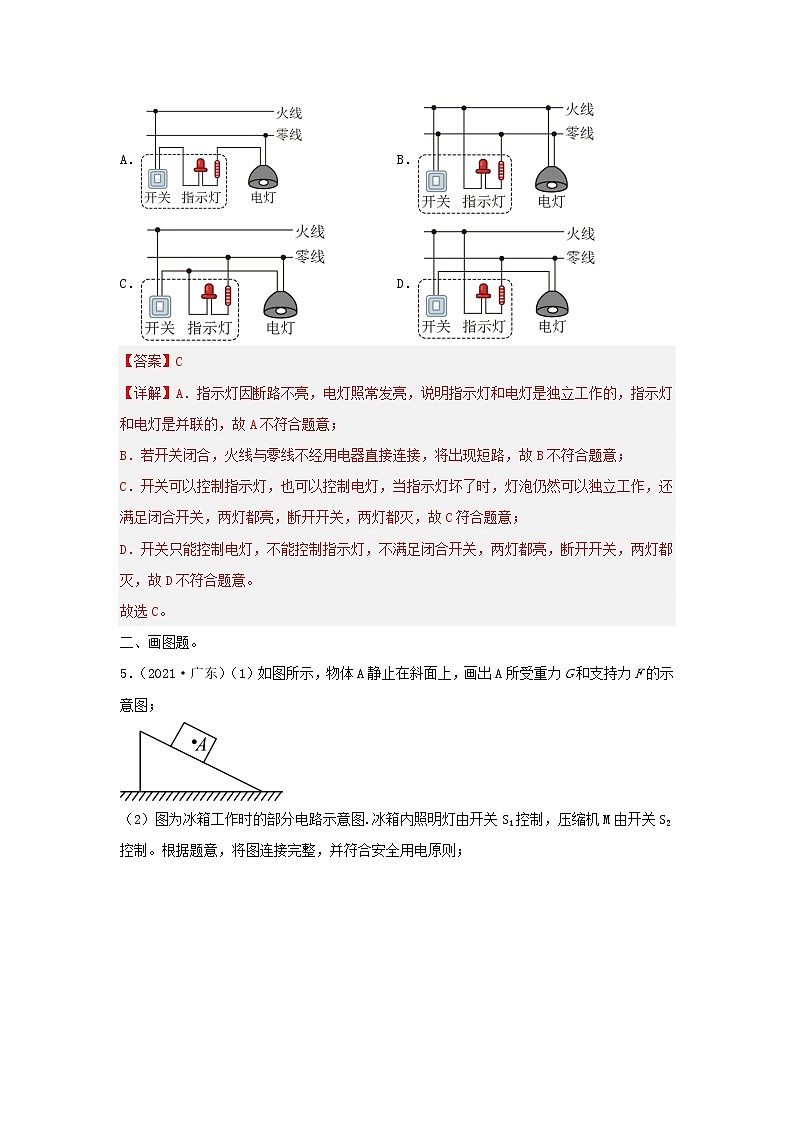

【答案】C
【详解】A．指示灯因断路不亮，电灯照常发亮，说明指示灯和电灯是独立工作的，指示灯和电灯是并联的，故A不符合题意；
B．若开关闭合，火线与零线不经用电器直接连接，将出现短路，故B不符合题意；
C．开关可以控制指示灯，也可以控制电灯，当指示灯坏了时，灯泡仍然可以独立工作，还满足闭合开关，两灯都亮，断开开关，两灯都灭，故C符合题意；
D．开关只能控制电灯，不能控制指示灯，不满足闭合开关，两灯都亮，断开开关，两灯都灭，故D不符合题意。
故选C。
二、画图题。
5．（2021·广东）（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力F的示意图；
（2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则；
（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
【答案】（1）
（2）
（3）①
②
【详解】（1）如图所示，静止在斜面上的物体A受到重力的竖直向下、支持力垂直于斜面向上，两个力的作用点都在A的重心上，作图如下：
（2）由题意知，照明灯和压缩机并联在电路中，分别由开关S1和S2控制，而开关要接在火线与所控的用电器之间，冰箱的金属外壳要接地线，电路连接如下：
（3）①由题意知，蜡烛与凸透镜的距离大于二倍焦距，由像距小于二倍焦距而大于一倍焦距，且烛焰中心A在主光轴上，则其像也在主光轴上，由此大致可确定像点A′，作图如下：

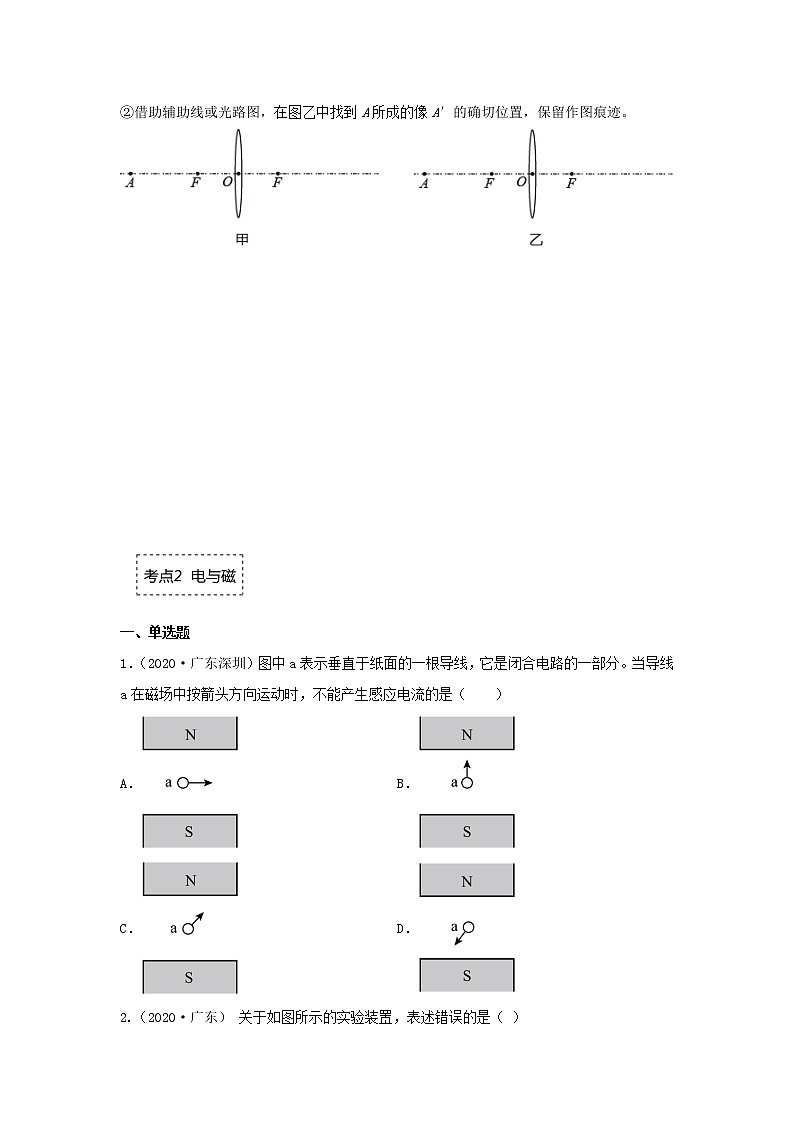

②过A点作出烛焰在主光轴的上面部分，过烛焰的顶端作两条光线，其一平行于主光轴的入射，其折射光线过焦点，另一光线过光心O，其折射光线传播方向不改变，两光线的交点，即是烛焰顶端通过凸透镜所成的像，过此像点作主光轴的垂线，此线与主光轴的交点即为A所成的像A′的确切位置，面烛焰顶端像点与A′的连线即是烛焰上面部分所成的像，作图如下：
一、单选题
1．（2020·广东深圳）图中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，不能产生感应电流的是（ ）
A．B．
C．D．
【答案】B
【详解】由图可知，A、C、D中的闭合电路的一部分导体在磁场中做切割磁感线运动，所以都会产生感应电流；B中的导体上下运动，没有切割磁感线，所以不会产生感应电流；故B符合题意。
故选B。
2.（2020·广东） 关于如图所示的实验装置，表述错误的是（ ）
A. 该装置可用来研究电磁感应现象
B. 该装置能将电能转化为机械能
C. 该装置可用来研究磁场对通电导体的作用
D. 该装置揭示的原理可应用于电动机
【答案】A
【解析】
【分析】通电导体在磁场中会受到力的作用，这一现象是电动机的原理；在这一过程中，电能转化为机械能。
【详解】A．图中不是电磁感应的研究装置，因此不能研究电磁感应现象，故A错误，符合题意；
B．该装置实验过程中使电能转化为机械能，故B正确，不符合题意；
C．图中的装置可以研究磁场对通电导体的作用力，故C正确，不符合题意；
D．通电导体在磁场中受力是电动机的原理，故D正确，不符合题意。
故选A。
3. （2021·广东深圳）旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮子发光的原理相同的是（ ）

A. ①通电导线在磁场受到了力的作用B. ②动圈式话筒
C. ③电磁继电器D. ④奥斯特实验
【答案】B
【解析】旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动，产生感应电流，属于电磁感应现象。
A．①中线圈在磁场中转动，应用通电导线在磁场受到了力的作用，故A不符合题意；
B．②中动圈式话筒的工作原理是电磁感应原理，故B符合题意；
C．③中电磁继电器利用电流的磁效应工作的，故C不符合题意；
D．④中奥斯特实验说明通电导体周围存在磁场，故D不符合题意。
故选B。
4. （2022·广东广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（ ）
A. 甲B. 乙C. 丙D. 丁
【答案】A
【解析】由于磁场方向的规定，小磁针静止时N极所指向的方向为磁感线的方向。
假设条形磁体左侧是N极，则磁感线由左端出发指向右侧，由图知道，甲丙左侧是N极，乙丁的右侧是N极，由图知道，假设不符合题意；
假设条形磁体右侧是N极，则磁感线由右端出发指向左侧，由图知道，甲丙的右侧是N极，乙丁的左侧是N极，由图知道，假设符合题意，且被涂黑S极的小磁针是甲，故A符合题意。
故选A。
5．（2021·广东广州）如图甲，磁场对导体的力F竖直向上，用Fab，Fcd，Fa'b'，Fc′d′分别表示图乙丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（ ）
A．Fab竖直向下，Fcd竖直向下B．Fab竖直向上，Fcd竖直向下
C．Fa′b′竖直向上，Fc′d′竖直向下D．Fa′b′竖直向下，Fc′d′竖直向上
【答案】D
【详解】AB．磁场力方向影响因素有：磁场方向和电流方向，已知甲图中磁场对导体的力F竖直向上，乙图中磁场方向与甲图一致，而导体ab电流方向与甲图相反，所以Fab方向竖直向下，导体cd电流方向与甲图一致，所以Fcd方向竖直向上，故AB错误；
CD．磁场力方向影响因素有：磁场方向和电流方向，甲图中磁场对导体的力F竖直向上，图丙磁场方向与图甲相反，导体a′b′电流方向与图甲相同，所以Fa′b′竖直向下，导体c′d′电流方向与图甲相反，所以Fc′d′竖直向上，故C错误，D正确。
故选D
6.（2020·广东广州） 矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（ ）
A. ab段与bc段B. ab段与ed段
C. ab段与fe段D. fe段与ed段
【答案】B
【解析】A．磁场的作用力方向与磁场方向和电流方向有关，由图可知磁场方向不变，由电路分析可知，ab段与bc段的电流方向相反，所以ab段与bc段受到该磁场的作用力方向相反，故A不符合题意；
B．由电路分析可知，ab段与ed段的电流方向相同，所以ab段与ed段段受到该磁场的作用力方向相同，故B符合题意；
C．由电路分析可知，ab段与fe段的电流方向相反，所以ab段与fe段受到该磁场的作用力方向相反，故C不符合题意；
D．由电路分析可知，fe段与ed段的电流方向相反，所以fe段与ed段段受到该磁场的作用力方向相反，故D不符合题意。
故选B。
7. （2022·广东）图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分。当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（ ）
A. B.
C. D.
【答案】D
【解析】当闭合电路的一部分导体切割磁感线时，会产生感应电流，而ABC导体都在切割磁感线，而只有D顺着磁感线运动，不会切割磁感线，故ABC不符合题意，D符合题意。
故选D。
二、多选题。
8. （2022·广东深圳）以下属于电动机工作原理的是（ ）
A. B. C. D.
【答案】AC
【解析】A．图中有电源，线圈中有电流，原理是通电导体在磁场中会转动，是电动机原理，故A符合题意；
B．由图可知，该装置中若线圈转动，会做切割磁感线而产生感应电流，是发电机原理图，不属于电动机的原理，故B不符合题意；
C．由图可知，电路中有电源，是研究通电导体受到磁场力的作用发生运动的，属于电动机的原理，故C符合题意；
D．由图可知，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，属于发电机的原理，故D不符合题意。
故选AC。
三、填空题与作图题。
9. （2022·广东广州）某个LED发光的颜色与通过其电流方向的关系如图1
（1）该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1逆时针转动，由此可知线圈2___________转动（选填“顺时针”“逆时针”）。
（2）如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向_________（选填“不变”“变化”），该磁场可能的分布包括图4中哪些选项_____？
【答案】 ①. 顺时针 ②. 变化 ③. ①③④
【解析】（1）[1]某个LED发光的颜色与通过其电流方向的关系如图1，电流方向不同，LED灯发光颜色不同，由图可知，两次灯光颜色不同，证明线圈中的电流方向不同，而电流方向和磁场方向和线圈转动方向有关，两图中磁场方向不同，故线圈转动方向相同，这样会导致电流方向不同。故线圈也顺时针转动。
（2）[2]电流方向不同，LED灯发光颜色不同，LED交替发出红、黄光，则该过程a中电流方向变化。
[3]由电磁感应现象可知，闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，所以①③④符合题意，②不符合题意。
故选①③④。
10．（2020·广东深圳）为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。
______
【答案】
【详解】探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”时，滑动变阻器与两个电磁铁串联接入电路中；滑动变阻器的滑片P向A端移动时，电路中的电流增大，则滑动变阻器连入电路的电阻减小，则滑动变阻器接的是A接线柱，如图所示：
11.（2020·广东）如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
【答案】
【解析】图中可知，小磁针的左端为N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是N极，右端是S极；
根据安培定则，伸出右手握住螺线管使大拇指指向螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，右侧流出，如图所示：
12. （2020·广东广州）电磁铁通电后，小磁针N极转至图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。
(1)电磁铁甲端应为N极还是S极?
(2)以点表示铁块，在方框内画出铁块受到的摩擦力。
【答案】(1) N极；(2)
【解析】(1) 由图可知，小磁针的N极转至左边，根据异名磁极相互吸引，则电磁铁的右端是S极，左端是N极，即甲端为N极。
(2) 电磁铁通电后，有磁性，铁块受电磁铁的吸引力，方向水平向右；因铁块处于平衡状态，所受摩擦力应与引力大小相等方向相反，故摩擦力的方向水平向左，如图所示：
13. （2022·广东）如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
【答案】
【解析】由图可知，电流从正极出发，回到负极，根据安培定则可知，右手握住通电螺线管，四指指向电流方向，大拇指所指方向，即通电螺线管的右端为N极，磁感线由N极出发，回到S极，如图所示：
四、实验题。
14. （2020·广东广州）如图所示a表示垂直于纸面一根导线，它是闭合电路的一部分，以下选项中能让a在磁场中水平方向左右运动时产生感应电流的有______。
【答案】丙和丁
【解析】磁极间的磁感线是从N极指向S极，甲乙中的导体水平方向左右运动时，导体运动方向与磁感线方向平行，不会切割磁感线，所以不会产生感应电流，丙和丁中的导体水平方向左右运动时，导体运动方向与磁感线方向垂直，切割磁感线，会产生感应电流。
15．（2021·广东）（1）如图甲中木块的长度为______cm；在调节天平平衡时，将游码归零后，指针如图乙所示，此时应向______调节平衡螺母，使横梁平衡；天平平衡时，放在天平右盘中的砝码和游码的位置如图内所示，所测物体的质量为_____g；
（2）蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动（沿图示箭头方向），电路中______（选填“有”或“无”）感应电流产生；
（3）小明家的电能表月初示数如图所示，月底示数为941.4kW·h，若用电价格为0.7元/度，则小明家该月电费为______元；
（4）在“探究水沸腾时温度变化的特点”实验中，如图所示，其中图______是水沸腾前的情况，沸腾前气泡大小变化的原因是：气泡上升过程中______（多选，选填字母）
A．气泡遇冷缩
B．气泡遇热膨胀
C．气泡所受水的压强变小
D．气泡内水蒸气遇冷液化
【答案】2.70 左 38.6 无 140 乙 AD
【详解】（1）[1]由图可知，刻度值的分度值是0.1cm，物体的长度是2.70cm。
[2]由乙图可知，指针指在了分度盘的右侧，所以应该向左调节平衡螺母使天平平衡。
[3]由丙图可知，所测物体的质量为
（2）[4]当导体棒向上移动时没有切割磁感线，所以不会产生感应电流。
（3）[5]设小明家该月电费为n，则
（4）[6][7]水沸腾前由于气泡上升时，气泡遇冷收缩，气泡内的水蒸气遇冷液化，所以气泡的体积逐渐减小，所以乙图是沸腾前的情景，气泡变小的原因是AD。
