2020-2022年湖北中考物理3年真题汇编 专题04 光现象（学生卷+教师卷）

这是一份2020-2022年湖北中考物理3年真题汇编 专题04 光现象（学生卷+教师卷），文件包含专题04光现象-三年2020-2022中考物理真题分项汇编湖北专用解析版docx、专题04光现象-三年2020-2022中考物理真题分项汇编湖北专用原卷版docx等2份试卷配套教学资源，其中试卷共45页， 欢迎下载使用。

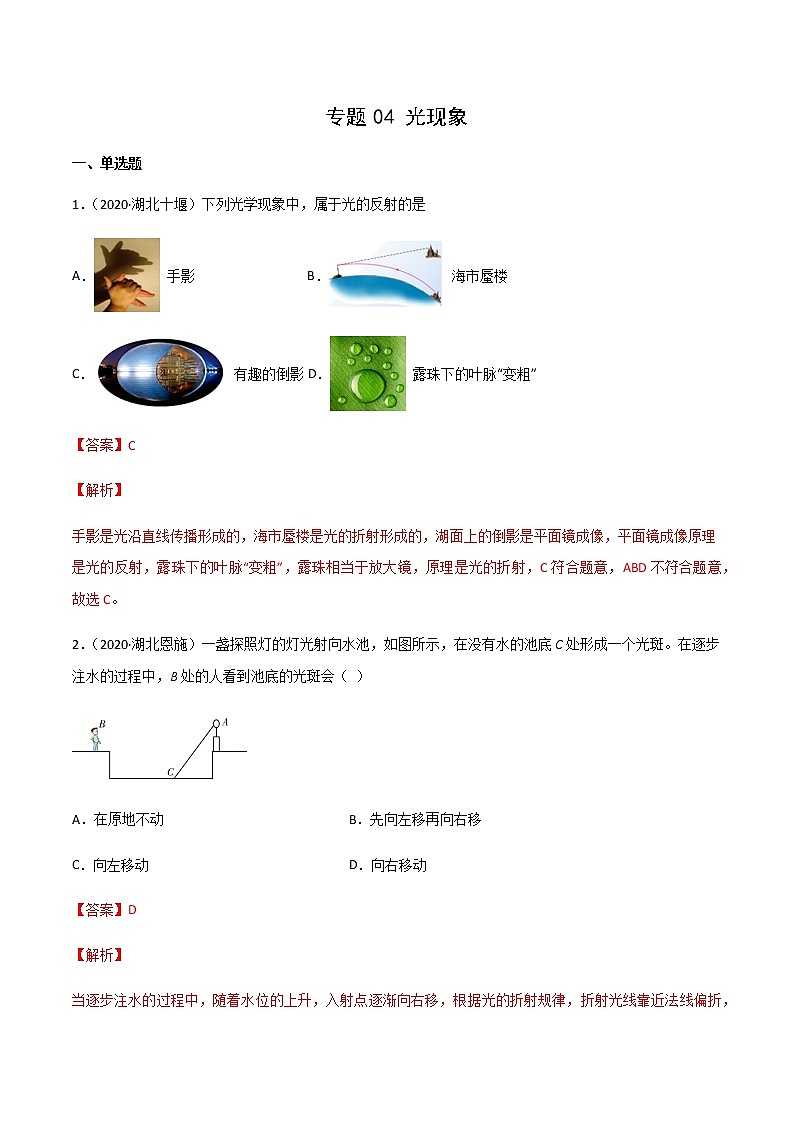

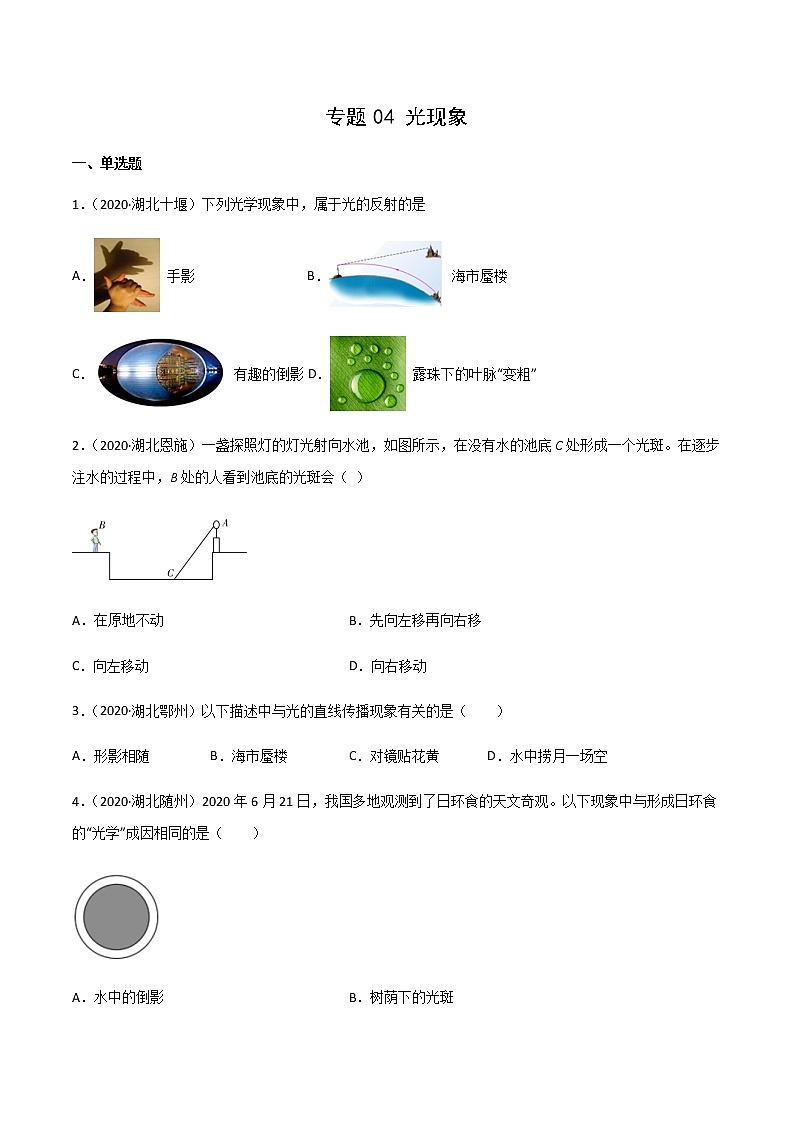

专题04 光现象
一、单选题
1．（2020·湖北十堰）下列光学现象中，属于光的反射的是
A． 手影 B． 海市蜃楼
C． 有趣的倒影D． 露珠下的叶脉“变粗”
【答案】C
【解析】
手影是光沿直线传播形成的，海市蜃楼是光的折射形成的，湖面上的倒影是平面镜成像，平面镜成像原理是光的反射，露珠下的叶脉“变粗”，露珠相当于放大镜，原理是光的折射，C符合题意，ABD不符合题意，故选C。
2．（2020·湖北恩施）一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会（ ）

A．在原地不动 B．先向左移再向右移
C．向左移动 D．向右移动
【答案】D
【解析】
当逐步注水的过程中，随着水位的上升，入射点逐渐向右移，根据光的折射规律，折射光线靠近法线偏折，池底的光斑也向右移动，B处的人看到池底的光斑仍然向右移动。
故选D。

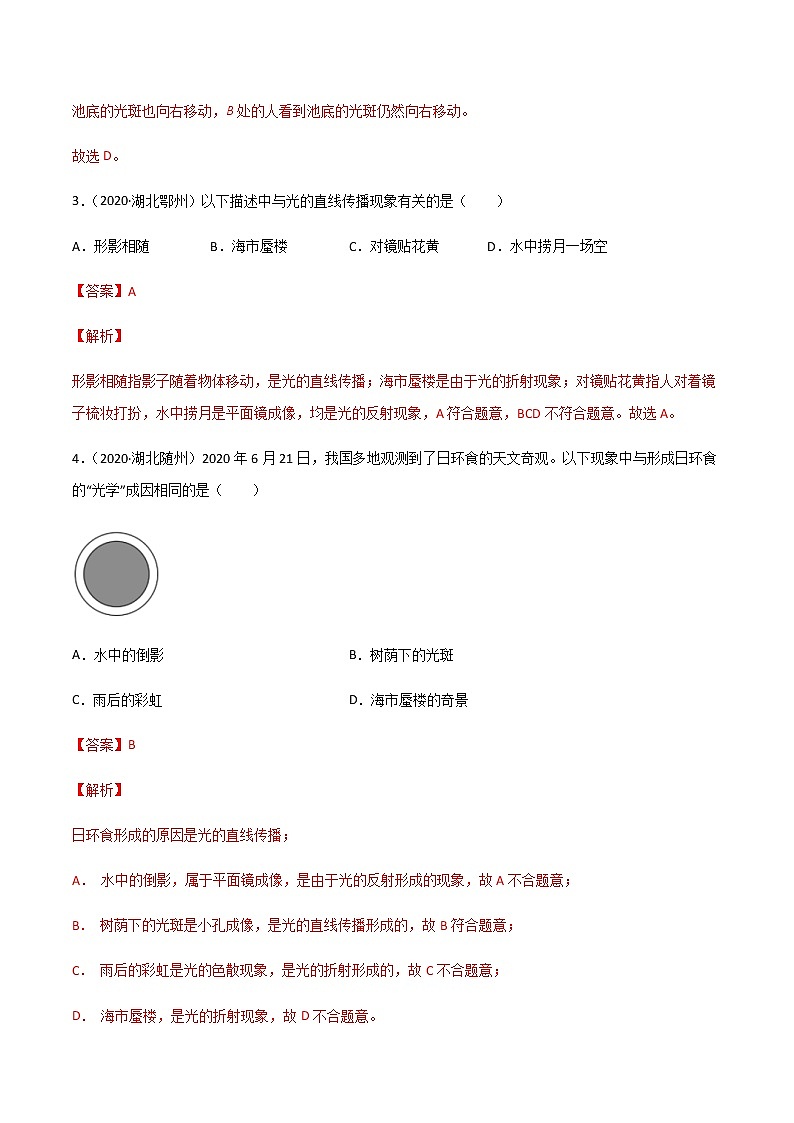

3．（2020·湖北鄂州）以下描述中与光的直线传播现象有关的是（　　）
A．形影相随 B．海市蜃楼 C．对镜贴花黄 D．水中捞月一场空
【答案】A
【解析】
形影相随指影子随着物体移动，是光的直线传播；海市蜃楼是由于光的折射现象；对镜贴花黄指人对着镜子梳妆打扮，水中捞月是平面镜成像，均是光的反射现象，A符合题意，BCD不符合题意。故选A。
4．（2020·湖北随州）2020年6月21日，我国多地观测到了日环食的天文奇观。以下现象中与形成日环食的“光学”成因相同的是（　　）

A．水中的倒影 B．树荫下的光斑
C．雨后的彩虹 D．海市蜃楼的奇景
【答案】B
【解析】
日环食形成的原因是光的直线传播；
A． 水中的倒影，属于平面镜成像，是由于光的反射形成的现象，故A不合题意；
B． 树荫下的光斑是小孔成像，是光的直线传播形成的，故B符合题意；
C． 雨后的彩虹是光的色散现象，是光的折射形成的，故C不合题意；
D． 海市蜃楼，是光的折射现象，故D不合题意。
故选B。

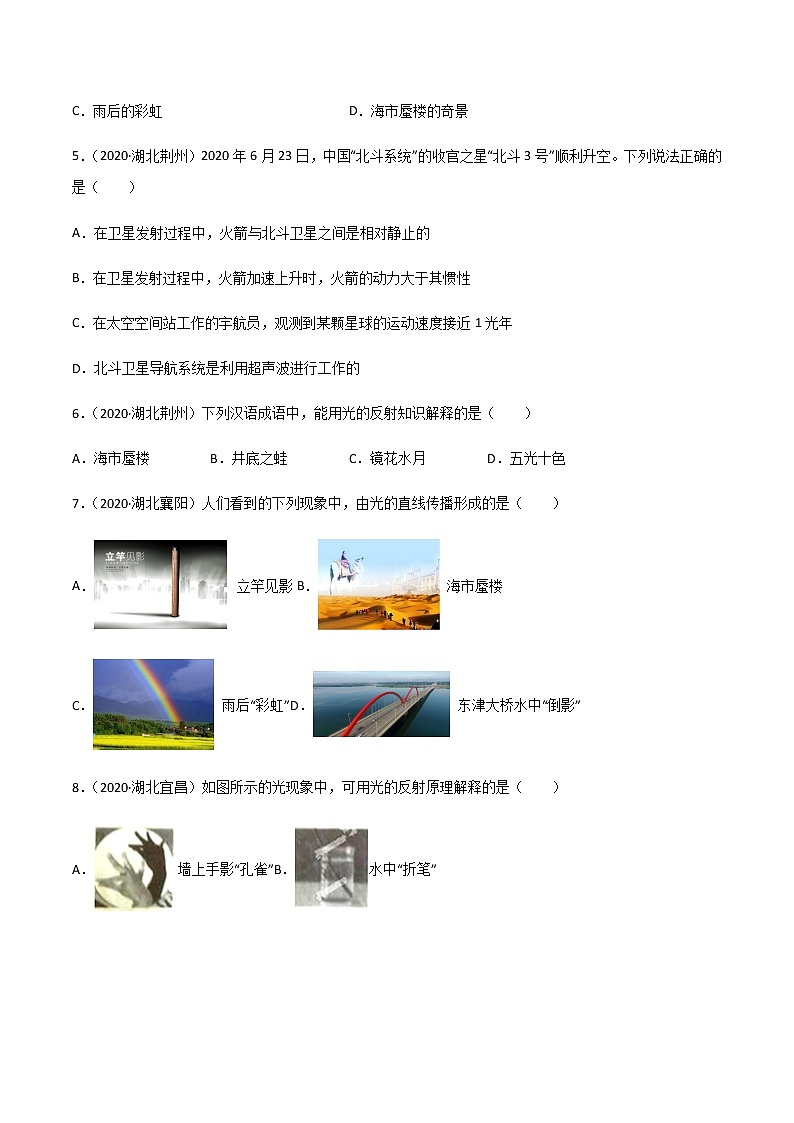

5．（2020·湖北荆州）2020年6月23日，中国“北斗系统”的收官之星“北斗3号”顺利升空。下列说法正确的是（　　）
A．在卫星发射过程中，火箭与北斗卫星之间是相对静止的
B．在卫星发射过程中，火箭加速上升时，火箭的动力大于其惯性
C．在太空空间站工作的宇航员，观测到某颗星球的运动速度接近1光年
D．北斗卫星导航系统是利用超声波进行工作的
【答案】A
【解析】
(1)所选的物体和参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
(2)力是改变物体运动状态的原因；惯性是物体保持原来运动状态的性质，不是力；
(3)光年是距离单位，不是速度单位；
(4)北斗卫星导航系统是利用电磁波来传递信息。
A．卫星加速上升过程中，相对于火箭的位置未发生变化，故相对于火箭是静止的，故A正确；
B．火箭加速上升是因为推力大于火箭的重力，惯性不是力，推力和惯性无法比较大小，故B错误；
C．光年是距离单位，则星球的运动速度不能用光年表示，故C错误；
D．北斗卫星导航系统是利用电磁波来传递信息，故D错误。
故选A。
6．（2020·湖北荆州）下列汉语成语中，能用光的反射知识解释的是（　　）
A．海市蜃楼 B．井底之蛙 C．镜花水月 D．五光十色
【答案】C
【解析】
光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
A．海市蜃楼是光在不均匀的介质中传播时发生的折射现象，故A不符合题意；
B．井底之蛙，这是由于光沿直线传播，只能看到头顶的一片天，故B不符合题意；
C．镜里的花，水里的月，属于平面镜成像，是由光的反射形成的，故C符合题意；
D．五光十色是由于太阳光照在空气中的小水珠上形成的光带，是色散现象，属于光的折射，故D不符合题意。
故选C。
7．（2020·湖北襄阳）人们看到的下列现象中，由光的直线传播形成的是（　　）
A．   立竿见影B． 海市蜃楼
C． 雨后“彩虹”D． 东津大桥水中“倒影”
【答案】A
【解析】
A．立竿见影，影的形成是由于光的直线传播，故A符合题意；
B．海市蜃楼，是由于光的折射形成的，故B不符合题意；
C．雨后“彩虹”，是由于光的折射形成的，故C不符合题意；
D．东津大桥水中“倒影”，是平面镜成像，是由光的反射形成的，故D不符合题意。
故选A。
8．（2020·湖北宜昌）如图所示的光现象中，可用光的反射原理解释的是（　　）
A．墙上手影“孔雀”B．水中“折笔”
C．湖面月影D．树荫下的“光斑”
【答案】C
【解析】
A．墙上“孔雀”属于影子，影子的形成，可以用光的直线传播原理来解释，故A选项不符合题意；
B．水中“折笔”是光的折射现象，故B选项不符合题意；
C．湖面“月影”属于平面镜成像，平面镜成像是光的反射现象，此时的水面相当于平面镜，故C选项符合题意；
D．林中“光斑”，是太阳光通过小孔所成的像，能用光的直线传播原来来解释，故D选项不符合题意。
故选C。

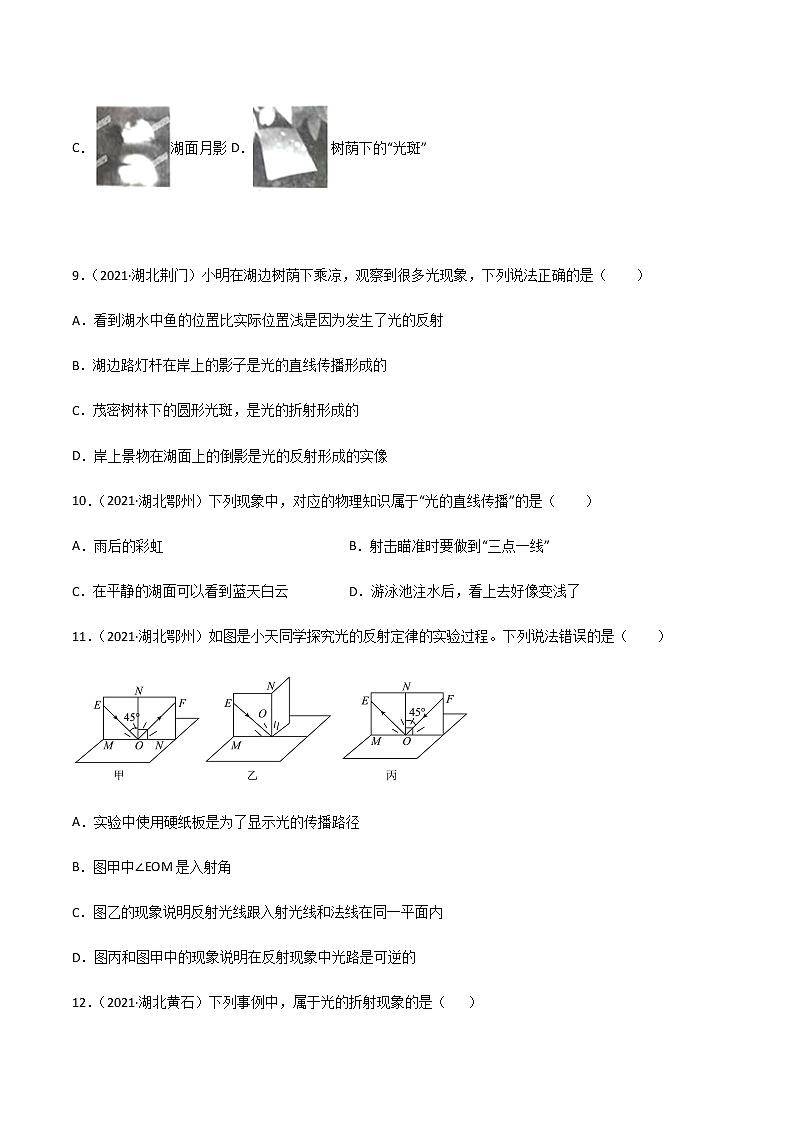

9．（2021·湖北荆门）小明在湖边树荫下乘凉，观察到很多光现象，下列说法正确的是（　　）
A．看到湖水中鱼的位置比实际位置浅是因为发生了光的反射
B．湖边路灯杆在岸上的影子是光的直线传播形成的
C．茂密树林下的圆形光斑，是光的折射形成的
D．岸上景物在湖面上的倒影是光的反射形成的实像
【答案】B
【解析】
A．看到湖水中鱼的位置比实际位置浅是因为发生了光的折射，故A错误；
B．湖边路灯杆在岸上的影子是光的直线传播形成的，故B正确；
C．茂密树林下的圆形光斑，是小孔成像，是光的直线传播形成的，故C错误；
D．岸上景物在湖面上的倒影是光的反射形成的虚像，湖面是平面镜，而平面镜成的是虚像，故D错误。
故选B。
10．（2021·湖北鄂州）下列现象中，对应的物理知识属于“光的直线传播”的是（　　）
A．雨后的彩虹 B．射击瞄准时要做到“三点一线”
C．在平静的湖面可以看到蓝天白云 D．游泳池注水后，看上去好像变浅了
【答案】B
【解析】
A．雨后的彩虹是光的折射和光的色散，故A不符合题意；
B．射击瞄准时要做到“三点一线”，利用光的直线传播，故B符合题意；
C．在平静的湖面可以看到蓝天白云，是光的反射，故C不符合题意；
D．游泳池注水后，看上去好像变浅了，是光的折射，故D不符合题意。
故选B。
11．（2021·湖北鄂州）如图是小天同学探究光的反射定律的实验过程。下列说法错误的是（　　）

A．实验中使用硬纸板是为了显示光的传播路径
B．图甲中∠EOM是入射角
C．图乙的现象说明反射光线跟入射光线和法线在同一平面内
D．图丙和图甲中的现象说明在反射现象中光路是可逆的
【答案】B
【解析】
A．如果看不见光的传播路径，就无法对光线研究，安装一个硬纸板后，我们就可以在硬纸板上看到光的传播路径，A正确，故A不符合题意；
B．入射光线与法线的夹角为入射角，图甲中∠EON是入射角，B错误，故B符合题意；
C．将纸板沿ON向后翻转，则看不到反射光线，故图乙的现象说明反射光线跟入射光线和法线在同一平面内，C正确，故C不符合题意；
D．让光线沿原来反射光线入射，则反射光线沿原来的入射光线射出，图丙和图甲中的现象说明在反射现象中光路是可逆的，D正确，故D不符合题意。
故选B。
12．（2021·湖北黄石）下列事例中，属于光的折射现象的是（       ）

A．小孔成像B．渔民叉鱼
C．潜望镜D．古人日晷计时
【答案】B
【解析】
A．小孔成像是利用光的直线传播的原理，故A不符合题意；
B．叉鱼时，要把叉对准稍低于所看到的鱼的位置叉去才能叉中鱼，属于光的折射现象，故B符合题意；
C．潜望镜利用光的反射的原理，故C不符合题意；
D．古人日晷计时利用光的直线传播的原理，故D不符合题意。
故选B。
13．（2021·湖北）下列光现象中由于光的反射形成的是（　　）
A．小孔成像 B．斜插入水中的笔变“折”了
C．太阳光照射的树荫下会有“光斑” D．桥在水中的“倒影”
【答案】D
【解析】
A．小孔成像是光的直线传播现象，故A不符合题意；
B．斜插入水中的笔变“折”了，是光的折射现象，故B不符合题意；
C．太阳光照射的树荫下会有“光斑”，是光的直线传播现象，故C不符合题意；
D．桥在水中的“倒影”，是光的反射现象，故D符合题意。
故选D。
14．（2021·湖北宜昌）下列生活中的现象属于光的反射的是（　　）
A．灯光下的手影B．国家大剧院在水中的倒影
C．人在船上看到水中的鱼 D．海市蜃楼
【答案】B
【解析】
A．灯光下的手影原理是光的直线传播，故A不符合题意；
B．倒影形成的原理是光的反射，故B符合题意；
C．人在船上看到水中的鱼是鱼的出射光经水面折射后进入人的眼睛，是一种折射现象，故C不符合题意；
D．海市蜃楼是光发生了折射，故D不符合题意。
故选B。
15．（2021·湖北随州）下列有关光现象的说法错误的是（　　）
A．射击瞄准时要做到“三点一线”，因为光在同种均匀介质中沿直线传播
B．我国古书《史记》《梦溪笔谈》中都有海市蜃楼的记载，该现象中光发生了折射
C．黑板上主要发生漫反射，光在发生漫反射时，不遵循光的反射定律
D．太阳光在传播过程中遇到空气中的小水滴，经反射、折射后就容易形成彩虹
【答案】C
【解析】
A．因光在同种均匀介质中沿直线传播，所以射击时人做到三点一线才能瞄准，故A正确，不符合题意；
B．海市蜃楼是光在不均匀空气中传播时发生折射形成的现象，故B正确，不符合题意；
C．光在发生漫反射和镜面反射都遵循光的反射定律，故C错误，符合题意；
D．彩虹是光的色散现象，是光在空气中的小水滴中经反射和折射形成的，故D正确，不符合题意。
故选C。
16．（2021·湖北武汉）如图所示，能解释“倒影”形成的是

A．光的色散 B．光的折射 C．光的反射 D．光的直线传播
【答案】C
【解析】
平静的水面相当于是平面镜，“倒影”实际上是拱桥在水中所成的虚像，而平面镜成像的原理是光的反射，故只有C正确．
17．（2022·湖北荆州市）“万里长江，美在荆江”。长江实施禁捕以来，生态得到明显改善。游客乘坐游船到达荆州，看见江岸边高楼林立，荆州长江大桥倒映在平静的江面，水下的鱼儿跃出水面。下列说法正确的是（　　）
A．看不见高楼后面的景色，说明光不能在固体中传播
B．长江大桥的倒影是由于光的反射产生的
C．水面下鱼儿的像在鱼儿的下方
D．看见跃出水面的鱼儿是由于光的折射
【答案】B
【解析】
A．看不见高楼后面的景色，说明光沿直线传播，光可以在部分固体中传播，比如透明的固体，故A错误；
B．长江大桥的倒影相当于平面镜成像，是由于光的反射产生的，故B正确；
C．根据光的折射可知，水中的鱼的像比鱼的实际位置高，即水面下鱼儿的像在鱼儿的上方，故C错误；
D．能够看见空中的鱼儿，是由于光的反射，鱼儿反射的光进入人眼，故D错误。
故选B。
18．（2022·湖北十堰）下列光学现象中，属于光的反射现象的是（　　）
A．海市蜃楼B．激光束引导掘进机
C．水中倒影D．光的色散
【答案】C
【解析】
A．海市蜃楼是由于光在密度不均匀的物质中传播时，发生折射而引起的，故A不符合题意；
B．开凿隧道用激光束引导挖掘机，使挖掘机沿直线前进，是利用光沿直线传播，故B不符合题意；
C．水中倒影，属于平面镜成像，是由于光的反射形成的，故C符合题意；
D．光的色散是由于复色光经过三棱镜时发生折射形成的，故D不符合题意。
故选C。
19．（2022·湖北随州）在一个烈日炎炎的午后陈老师走在随州街头，看到地面上树荫里有许多圆形光斑，抬头看看树叶间刺眼的阳光，想到这树荫下藏着物理学的秘密，便拍下两张照片（如图）。经估测树荫下一个清晰光斑的直径约为7cm，这束阳光从约7m高处的树叶间照射下来。我们常说太阳光经过约8分钟来到地球（太阳和地球之间的距离按1.5×1011m计算），粗略计算太阳的直径最接近（　　）

A．1.5×109m B．1.5×1019m
C．5×106m D．5×1012m
【答案】A
【解析】
因为光斑的直径和小孔的位置所构成的三角形，与太阳的直径和小孔的位置所构成的三角形，是相似三角形，相似三角形的对应边成正比例，设太阳直径为n米，光斑的直径为，则有

解得

故选A。
20．（2022·湖北武汉）如图所示，在平静的水面，国家大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳。这个倒影形成的原理是（　　）

A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
【答案】B
【解析】
A．光的直线传播会形成影子、日食、月食、小孔成像，但不会形成倒影，故A不符合题意；
B．国家大剧院倒影的形成是平面镜成像，而成像的原理是光的反射，故B符合题意；
C．光的折射是光从一种介质斜射入另外一种介质时，会发生偏折，故C不符合题意；
D．光的色散现象是太阳光经过三棱镜后分解为七色光，其原理是光的折射，故D不符合题意。
故选B。
二、填空题
21．（2020·湖北鄂州）小明站在竖直的平面镜前1.5m处时，他与镜中像的距离是______m。若小明身高170cm，当他以0.1m/s的速度缓慢向平面镜走近时，他在镜中像的高度将______（选填“大于”“小于”或“等于”）170cm，所成的像是______（选填“虚”或“实”）像。
【答案】     3.0m     等于     虚像
【解析】
[1][2][3]根据平面镜所成的像是正立、等大、对称的虚像；所以小明站在竖直的平面镜前1.5m处时，他与镜中像的距离是3.0m，小明身高170cm，不管他怎么运动，他在镜中所成的像与他等大，像的高度也为170cm，平面镜所成的像是虚像。
22．（2021·湖北）河水看起来比真实的要浅，这是光的___________缘故，所以不要贸然下河游泳。小军眼睛近视了，医生会给他配戴合适的___________ （选填 “凸”或“凹”）透镜。
【答案】     折射     凹
【解析】
[1] 河水看起来比真实的要浅，这是光的折射现象，光从水中进入空气中发生了折射，折射光线远离法线，所以河水看起来比较浅。
[2]近视的原因是晶状体曲度变大，折光能力变强，成像在视网膜前，所以需要佩戴凹透镜发散光线，使像刚好呈现在视网膜上。
23．（2021·湖北恩施）当动车行驶在长隧道时，车窗旁的乘客伸出手掌，结果在车窗中看到了两只手掌，这是光的______现象，若手掌向窗户靠近，车窗中的像会______（选填“变大”、“变小”或“不变”）；车厢内始终显示216km/h，通过隧道用了3分钟、这条隧道长约______ 。
【答案】     反射     不变
【解析】
[1] 当动车行驶在长隧道时，车窗旁的乘客伸出手掌，结果在车窗中看到了两只手掌，这是光的反射现象，车窗玻璃相当于平面镜，其中一只手是平面镜成的像。
[2]根据平面镜的成像规律可知，像和物大小相等，若手掌向窗户靠近，车窗中的像会不变。
[3]这条隧道长约

24．（2022·湖北黄冈）雨天的夜晚，我们在马路上，有时可以看到路灯周围一圈圈美丽的彩虹。这是由于雨天，空气中充满着细小的水珠，而这些小水珠相当于___________ （选填“平面镜”或“三棱镜”），路灯的光透过小水珠发生光的___________ 现象，不同颜色的光在灯的周围“编织”成一圈圈美丽的彩虹。
【答案】     三棱镜     色散
【解析】
[1][2]空气中的小水珠相当于三棱镜，路灯的光透过小水珠，发生折射，不同颜色的光分离开，产生光的色散现象。
三、作图题
25．（2020·湖北恩施）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。

【答案】
【解析】
利用平面镜成像，像与物关于平面镜对称的规律作花盆A的像，用直线连接B和花盆A的像与工作间的边界相交，交点为入射点，则平面镜即应该在入射点的位置，入射点到B点的光线为反射光线，花盆A到入射点的光线为入射光线，如图所示

26．（2020·湖北随州）如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。

【答案】
【解析】
光从空气斜射入玻璃中， 首先过入射点画出法线，根据折射角大于入射角画出折射光线；然后，光线射到AB面，在AB面发生反射， 反射光线射到BC面，在BC面再次发生反射，分别作法线，按反射角等于入射角画出反射光线；当光线射到AD面， 光从玻璃斜射入空气中，同样作法线，然后按照折射角大于入射角画出折射光线，注意最后的折射光线与原始光线平行，如图所示：

27．（2020·湖北襄阳）根据给出的入射光线，请画出其反射光线。

【答案】
【解析】
画出法线，根据反射角等于入射角，在法线下侧画出反射光线，如图所示：

28．（2020·湖北十堰）如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．

【答案】如图所示

【解析】
作图顺序：（1）以水面为平面镜，作S的像S’；（2）连接S’P，它与水面的交点为入射点O；（3）连接SO，为入射光线；（4）过O点作法线；（5）根据“光从空气斜射入水或其他透明介质时，折射角小于入射角”，画折射光线．

29．（2021·湖北湖北）如图所示，F处的点光源发出的任意一条光线FO经凹面镜反射后沿与主光轴CC'平行的方向射出。现有一条与CC'平行的光线AO'射向凹面镜。请作出AO'的反射光线，并用“r”标出其反射角。“中国天眼”就是利用这种原理接收来自宇宙的电磁波的。

【答案】
【解析】
通过焦点的光线入射在凹面镜上，被凹面镜反射后，反射光线平行主光轴射出，因为光的反射中光路是可逆的，故平行于主光轴的光入射到凹面镜上经反射后，反射光线会聚于焦点，综上可知，光线AO′沿平行于主光轴CC′的方向入射到凹面镜上，被凹面镜反射后，反射光线经过焦点F，即O′F就是反射光线，过O′作∠AO′F的角平分线即为法线，O′F与法线的夹角就是反射角，如下图所示：

30．（2021·湖北湖北）如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。

【答案】
【解析】
入射光线和平面镜MN的夹角是45°，入射角为
90°-45°=45°
由入射点B画出法线，根据反射角等于入射角画出反射光线，反射光线BC和入射光线AB的夹角为90°，因为，所以反射光线CD和入射光线BC夹角为90°，画出反射光线CD和入射光线BC夹角的平分线作出法线，平面镜M′N′垂直于法线
∠3=45°，∠1=45°
∠3=∠1
如图所示：

法线CE和平面镜MN平行，因为CE和M′N′垂直，所以MN和M′N′垂直。两平面镜夹角的度数为90°，如图所示：

31．（2021·湖北鄂州）如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。

【答案】
【解析】
据光的反射定律作出S发出的光线经平面镜的反射光线，反射光线在空气中向前直线传播，斜射入水中，据光的折射定律，作出进入眼睛的折射光线，所以作图如下：

32．（2021·湖北黄石）如图所示在水面上方有一发光点S，发出三束光线分别射到容器底上的A点和B点，以及经水面反射后到达容器右侧壁上的C点（C点未标出），已知A点在S点的正下方，B点在A点的右侧，请根据光的折射、反射规律画出这三条光线到达A、B、C三点的传播路径并标出C点。

【答案】
【解析】
当光线从空气中垂直入射到水中时，光线不会发生偏折；当光线从空气中斜射入水中时，折射光线会向法线方向偏折，折射角会小于入射角；根据光的反射定律可知，反射角等于入射角、三线共面、两线分居，据此可以作出图象，如图所示：

33．（2021·湖北随州）许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险。如图所示，救生员坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于泳池边缘的阻挡，泳池底部有一个视觉“盲区”监管不到。请画一条光线，从盲区边缘的池底处刚好射入救生员的眼睛的光路图。

【答案】
【解析】
刚好射入救生员眼睛的光线是由盲区的最右侧发出的光线，经水面折射之后进入救生员的眼睛，折射光线刚好经过游泳池的边缘进入救生员眼睛，可以先确定折射光线的方向，确定折射点，再作出入射光线，如图所示：

34．（2022·湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。

【答案】
【解析】
由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示：

35．（2022·湖北随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A＇的位置”，如图所示。请画出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）。

【答案】
【解析】
在眼睛看来光是沿直线传播的，所以像点A＇与人眼的连线是一条直线，用虚线将像点A＇与人眼连起来，与水面的交点即为折射点，在折射点垂直水面画一条虚线，即为法线，再分别用实线连接折射点与A点、折射点与人眼，用箭头表示出光线的方向，从真实的鱼尾A点射向水面，然后从水面折射点射向人眼，如下图所示：

36．（2022·湖北黄冈）有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。

【答案】
【解析】
过入射点O作反射面的垂线即法线，过O点作入射光线，使入射光线与法线的夹角等于反射光线与法线的夹角。

四、综合题
37．（2020·湖北武汉）在探究平面镜成像特点的实验中:
(1)如图甲所示，在水平桌面上铺张大纸，将玻璃板竖立在纸上，沿着玻璃板在纸上画条直线，这条直线代表__________的位置；
(2)把一支点燃的蜡烛A放在玻璃板前面，可以看到它在玻璃板后面的像，再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去蜡烛B跟蜡烛A的像完全重合。若在蜡烛B和玻璃板之间竖直放置一张不透明的白纸，则从C处一定能看到的是____(填“蜡烛B”、“蜡烛A的像”、“蜡烛B的像”或“蜡烛A的像和蜡烛B”)；
(3)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中。请在图乙中画出这束光进入玻璃和离开玻璃后的光线。(要求标出法线)( )

【答案】     平面镜     蜡烛A的像
【解析】
(1)[1]在水平桌面上铺张大纸，由于玻璃的透光性，便于确定像的位置，将玻璃板竖立在纸上，沿着玻璃板在纸上画条直线，这条直线代表平面镜的位置。
(2)[2]平面镜成像的原理是：光的反射，蜡烛A发出的光，经平面镜反射后，反射光线达到人的眼睛内，逆着反射光线看去，感觉光是由蜡烛A的像发出的，故在C一定能看见蜡烛A的像。
(3)[3]过O点做法线，当光从空气中斜射入玻璃中时，入射角小于折射角，再过点做法线，光线玻璃中斜射入空气中，此时，折射角大于入射角，如下图所示。

38．（2020·湖北咸宁）请阅读《彩云的形成》，并回答问题｡
彩云的形成
大疫无情，人间有爱｡抗击疫情的战场，让彩云之南和香城泉都并肩作战，缔结了云南人民的情谊｡“云之南”“彩云之南”都是魅力云南的诗意别称｡那么，你知道天上彩云是怎么形成的吗?
海洋､植物的表面和土壤中都含有水｡在太阳的照射下，它们都会变得越来越热，它们再也不能忍受炎热的时候，就变成水蒸气在空气的帮助下逃脱，它们会变得很轻，然后进入到天空，也就是我们经常说的大气层｡在上升的过程中，高度越来越高，温度越来越低，水蒸气就变成小水滴或小冰晶，当这些小水滴或小冰晶逐渐增多并凝结到人眼能辨认的程度时，就是云了｡这个过程往往发生在大气层的最底层，因为这层的空气对流很明显，故称对流层｡各种云的厚薄相差很大，厚的可达七八公里，薄的只有几十米｡很厚的层状云，或者积雨云，阳光很难透射过来，看上去云体就很黑；很薄的云，光线容易透过，在阳光下显得特别明亮，形成白云；当太阳光以一定角度照射云层，经过云层中的小水滴发生折射后，到达地面时，就会形成美丽述人的彩云了｡
请根据上述材料，回答下列问题:
(1)在对流层，水蒸气逐渐上升的过程中 ( )
A．温度越来越高，大气压强越来越高　B．温度越来越高，大气压强越来越低
C．温度越来越低，大气压强越来越低　D．温度越来越低，大气压强越来越高
(2)云是漂浮在空气中的小水滴或小冰晶等组成，其中部分小冰晶是空气中的水蒸气上升到高空 _____ (填一个物态变化名称)形成的，此过程中水蒸气要 ___ 热｡
(3)太阳光是白光，彩云的出现说明白光是由各种色光混合而成的｡我们可以让太阳光通过三棱镜后形成各种颜色的光，这种现象叫做光的 ____ ，如图所示，在屏幕最低端出现的是紫光，说明紫光对介质的偏折程度最大｡如果各种色光以相同入射角斜射入水中，折射角最大的是 ____ (选填“红”或“紫”)光｡

【答案】     C     凝华     放     色散     红
【解析】
(1)[1]大气压随高度的增加而减小，在对流层，水蒸气逐渐上升的过程中，高度越来越高，大气压越来越低，温度越来越低，故C符合题意，ABD不符合题意。
(2)[2][3]空气中的水蒸气上升到高空中遇冷凝华形成小冰晶，凝华要放热。
(3)[4]太阳光通过玻璃三棱镜后，被分解为绚丽的七色光，这种现象称为光的色散。
[5]紫光对介质的偏折程度最大，红光对介质的偏折程度最小，各种色光以相同入射角斜射入水中，根据光的折射规律可知红光的折射角最大。
五、实验题
39．（2020·湖北省直辖县级单位）在“探究平面镜成像的规律”的实验中，提供如下器材：光具座､刻度尺､一张大白纸､记号笔､两支相同的蜡烛､无色透明薄玻璃板､茶色透明薄玻璃板､光屏｡
(1)为了获得较好的实验效果，应选择____透明薄玻璃板；
(2)实验选用器材有两种组合：一种组合除选用玻璃板､蜡烛､光屏外，还选用刻度尺和白纸，白纸既要记录玻璃板的位置，也要记录____；另一种组合除选用玻璃板､蜡烛､光屏外，还选用光具座｡这两种组合中光屏的作用是____；
(3)用光具座完成本实验比较方便，因为其上的刻度值便于比较____关系；
(4)实验中，通过多次观察点燃的蜡烛的像与没点燃的蜡烛完全重合的现象，得出“平面镜所成像的大小与物体的大小相等”的结论｡这种确定像和物大小关系的研究方法是____｡（填字母）
A．转换法             B．控制变量法        C．等效替代法
【答案】     茶色     像和物的位置     判断像的虚实     像距与物距（或“像与物到玻璃板的距离”）     C
【解析】
(1)[1]无色玻璃透光性太强,容易受到玻璃另一侧物体的干扰，茶色玻璃透光性较差，成像主观感觉比无色玻璃好得多。
(2)[2]探究平面镜成像的规律，要探究成像的大小、物和像位置关系，故白纸既要记录玻璃板的位置，也要记录像和物的位置。
[3]实像能用光屏承接，虚像不能用光屏承接，平面镜成像实验时，把光屏放在像的位置，观察光屏上有没有像，来判断像的虚实。
(3)[4] 光具座上自带刻度，用光具座完成本实验比较方便，便于比较像距与物距的大小。
(4)[5]通过多次观察点燃的蜡烛的像与没点燃的蜡烛完全重合，从而用没点燃的蜡烛替代点燃的蜡烛的像，这种确定像与物大小关系的方法是等效替代法，故选C。
40．（2021·湖北湖北）在做探究平面镜成像特点的实验时：
第一小组：点燃放在玻璃板前面的蜡烛，在玻璃板后面移动另一支未点燃的、与点燃的蜡烛完全相同的蜡烛，发现其与点燃蜡烛的像完全重合（如图）。此现象表明平面镜所成的像与物体的大小 ___________（选填“相等”或“不相等”）；
第二小组：点燃放在玻璃板前面的蜡烛，发现蜡烛在玻璃板后面成两个像，可能的原因是 ___________。

【答案】     相等     玻璃板较厚，蜡烛经玻璃板前、后两个面都成像
【解析】
[1]探究平面镜成像特点的实验时，点燃放在玻璃板前面的蜡烛，在玻璃板后面移动另一支未点燃的、与点燃的蜡烛完全相同的蜡烛，发现其与点燃蜡烛的像完全重合。此现象表明平面镜所成的像与物体的大小相等。
[2]点燃放在玻璃板前面的蜡烛，发现蜡烛在玻璃板后面成两个像，可能的原因是玻璃板较厚，蜡烛经玻璃板前、后两个面都成像，且像的距离较大，人眼能区分开两个像。
41．（2021·湖北荆州）为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。

（1）小芳用玻璃板代替平面镜的目的是_______。
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在_______（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将_______（选填“变大”“不变”或“变小”
（4）移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是_______（选填“实像”或“虚像”）；
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，你认为原因可能是_______。
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是_______（选题字母代号）。
A．蜡烛成像仍在B处　　　B．蜡烛成像在B处右侧　　C．蜡烛无法通过玻璃板成像
【答案】     便于确定像的位置     A     不变     虚像     平面镜与桌面不垂直     A
【解析】
（1）[1]小芳用玻璃板代替平面镜，能通过平面镜看到镜子后面像，目的是便于确定像的位置。
（2）[2]在玻璃板的后面放一支外形相同但没有点燃的蜡烛B时，小芳应在A蜡烛一侧观察玻璃板中的像，只有在A侧反射光线才会进入眼睛，从而看到A的像B，在B侧看不到像。
（3）[3]当把蜡烛靠近玻璃板时，根据平面镜成像时，像和物大小相等，蜡烛在玻璃板所成像的大小将不变。
（4）[4]移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是虚像，虚像不是实际光线的会聚点，不能成在光屏上。
（5）[5]实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，可能是平面镜与桌面不垂直，导致蜡烛A的像偏高或偏低，无法在桌面上找到与蜡烛A重合的像。
（6）[6] 将玻璃板由图中甲的位置水平向右平移至乙的位置时，根据平面镜成像特点：像和物关于镜面对称可知，蜡烛A的成像仍在B处，故A符合题意，BC不符合题意。
故选A。
42．（2021·湖北十堰）小红利用如图装置“探究平面镜成像特点”的实验：
（1）实验中她选择用透明薄玻璃板代替平面镜是为了 ______。
（2）她多次改变蜡烛A的位置进行实验，观察及测量距离之后，小红得到初步结论：像和物关于平面镜 ______。
（3）她将光屏放在蜡烛B的位置上，在光屏上没有看到蜡烛A的像，这是因为平面镜成 ______。

【答案】     便于确定像的位置     对称     虚像
【解析】
（1）[1]用透明薄玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置。
（2）[2]物体在平面镜中成虚像，物体和像的大小相等，物体和像的连线垂直于平面镜，物体和像到平面镜的距离相等。小红多次改变蜡烛A的位置进行实验，观察及测量距离之后，小红得到初步结论：像和物关于平面镜对称。
（3）[3]光屏只能接收到实像，不能接收到虚像，而平面镜所成的像是虚像，故小红将光屏放在蜡烛B的位置上，在光屏上没有看到蜡烛A的像，这是因为平面镜成虚像。
43．（2022·湖北恩施）同学们利用两支相同的蜡烛、白纸、带支架的薄玻璃板（薄玻璃板与水平纸面垂直）等器材，探究平面镜成像的特点。
（1）如图所示，实验中取两支大小相同的蜡烛，将一支蜡烛固定在玻璃板前方，另一支蜡烛放在玻璃板的后方，移动并寻找合适位置，目的是________（选填“比较像的亮度”、“确定像的虚实”或“替代蜡烛的像”），当后面蜡烛与前方蜡烛的像完全重合，就能确定像的位置和大小了。
（2）将蜡烛靠近玻璃时，蜡烛所成像的高度________。（选填“变小”、“变大”或“不变”）
（3）实验过程中，两同学都在玻璃前方观察，甲通过玻璃看到乙的眼睛，乙通过玻璃也能看到甲的眼睛，这说明反射光路是________的。

【答案】     替代蜡烛的像     不变     可逆
【解析】
（1）[1]用一支蜡烛A在玻璃板前面成像，A的像成到了玻璃板的后面；然后再用另一支大小相同的蜡烛B在玻璃板的后面寻找A的像，当B与A的像完全重合时，说明B的位置就为A的像的位置，同时也说明了A的像与B的大小相同，即与A的大小相同。
（2）[2]平面镜成像的特点中像与物的大小相等；将蜡烛靠近玻璃时，蜡烛所成像的大小与蜡烛的大小相等保持不变（忽略蜡烛燃烧导致的高度变化）。
（3）[3]平面镜成像的原理是光的反射；甲通过玻璃板能看到乙的眼睛，同时乙也能通过玻璃板看到甲的眼睛，说明两条光路重合，只是传播方向相反，即在光的反射中光路是可逆的。
44．（2022·湖北宜昌）在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。

（1）图中的折射角大小为___________；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角___________（选填“>”、“=”或“     让入射光沿光路2射入     折射光从光路1射出
【解析】
（1）[1]由图可知，光束1是入射光，光束3是反射光，光束2是折射光。光束1和3中间所夹的直线为法线，与玻璃砖底面一致的直线为界面，折射光线与法线的夹角为折射角，则折射角为80°。
（2）[2]由图可知，反射角约为40°，由光的反射定律可知，反射角等于入射角，则入射角为40°，因此折射角大于入射角。
（3）[3][4]要探究光的折射现象中光路是否可逆，则只需让入射光沿折射光（光路2）入射到玻璃砖，若看到折射光沿光路1射出，就能说明折射现象中光路是可逆的。
