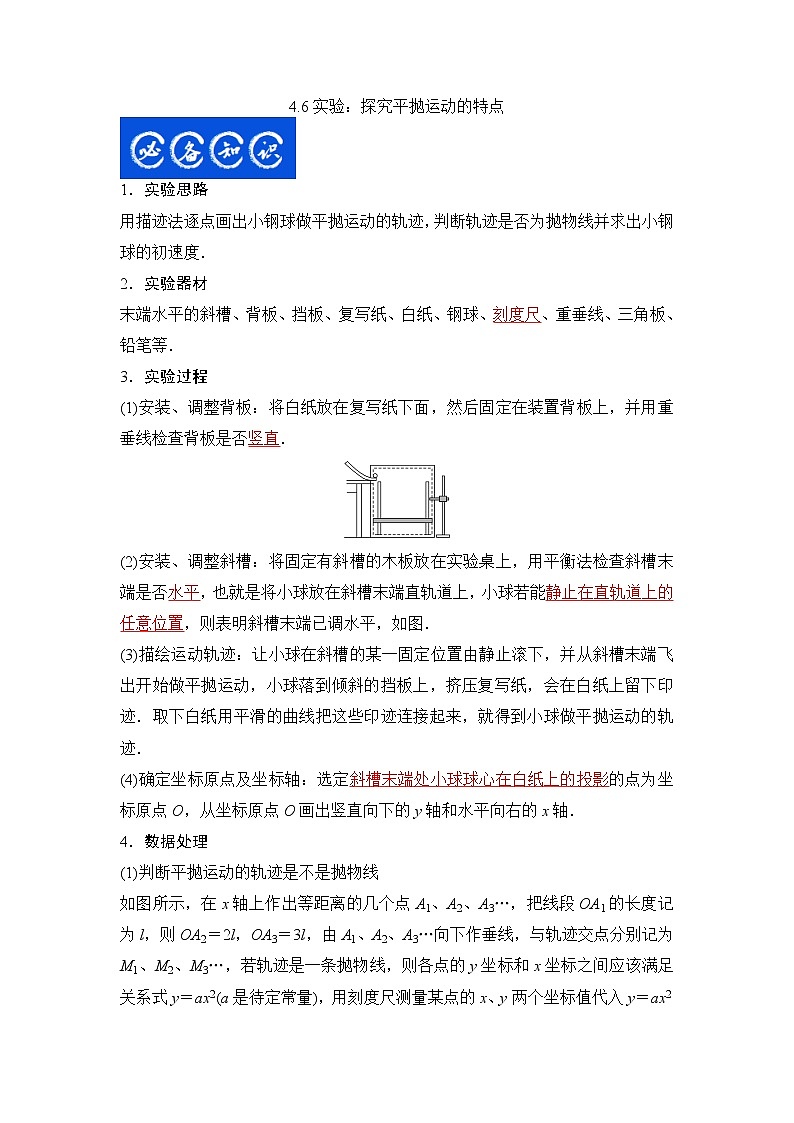

4.6实验：探究平抛运动的特点

1．实验思路
用描迹法逐点画出小钢球做平抛运动的轨迹，判断轨迹是否为抛物线并求出小钢球的初速度．
2．实验器材
末端水平的斜槽、背板、挡板、复写纸、白纸、钢球、刻度尺、重垂线、三角板、铅笔等．
3．实验过程
(1)安装、调整背板：将白纸放在复写纸下面，然后固定在装置背板上，并用重垂线检查背板是否竖直．

(2)安装、调整斜槽：将固定有斜槽的木板放在实验桌上，用平衡法检查斜槽末端是否水平，也就是将小球放在斜槽末端直轨道上，小球若能静止在直轨道上的任意位置，则表明斜槽末端已调水平，如图．
(3)描绘运动轨迹：让小球在斜槽的某一固定位置由静止滚下，并从斜槽末端飞出开始做平抛运动，小球落到倾斜的挡板上，挤压复写纸，会在白纸上留下印迹．取下白纸用平滑的曲线把这些印迹连接起来，就得到小球做平抛运动的轨迹．
(4)确定坐标原点及坐标轴：选定斜槽末端处小球球心在白纸上的投影的点为坐标原点O，从坐标原点O画出竖直向下的y轴和水平向右的x轴．
4．数据处理
(1)判断平抛运动的轨迹是不是抛物线
如图所示，在x轴上作出等距离的几个点A1、A2、A3…，把线段OA1的长度记为l，则OA2＝2l，OA3＝3l，由A1、A2、A3…向下作垂线，与轨迹交点分别记为M1、M2、M3…，若轨迹是一条抛物线，则各点的y坐标和x坐标之间应该满足关系式y＝ax2(a是待定常量)，用刻度尺测量某点的x、y两个坐标值代入y＝ax2求出a，再测量其他几个点的x、y坐标值，代入y＝ax2，若在误差范围内都满足这个关系式，则这条曲线是一条抛物线．

(2)计算平抛物体的初速度
情景1：若原点O为抛出点，利用公式x＝v0t和y＝gt2即可求出多个初速度v0＝x，最后求出初速度的平均值，这就是做平抛运动的物体的初速度．

情景2：若原点O不是抛出点
①在轨迹曲线上取三点A、B、C，使xAB＝xBC＝x，如图所示．A到B与B到C的时间相等，设为T.
②用刻度尺分别测出yA、yB、yC，则有yAB＝yB－yA，yBC＝yC－yB.
③yBC－yAB＝gT2，且v0T＝x，由以上两式得v0＝x.
5．注意事项
(1)固定斜槽时，要保证斜槽末端的切线水平，以保证小球的初速度水平，否则小球的运动就不是平抛运动了．
(2)小球每次从槽中的同一位置由静止释放，这样可以确保每次小球抛出时的速度相等．
(3)坐标原点(小球做平抛运动的起点)不是槽口的端点，应是小球在槽口时，球的球心在背板上的水平投影点．
教材原型实验

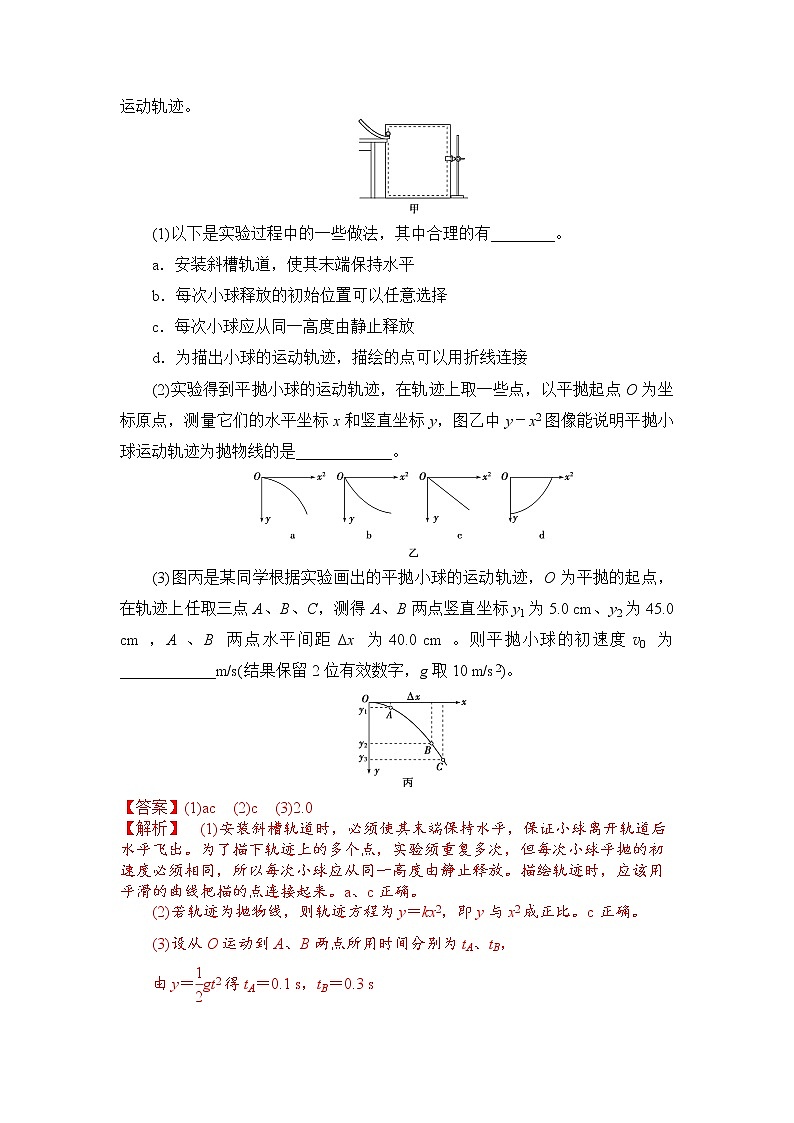

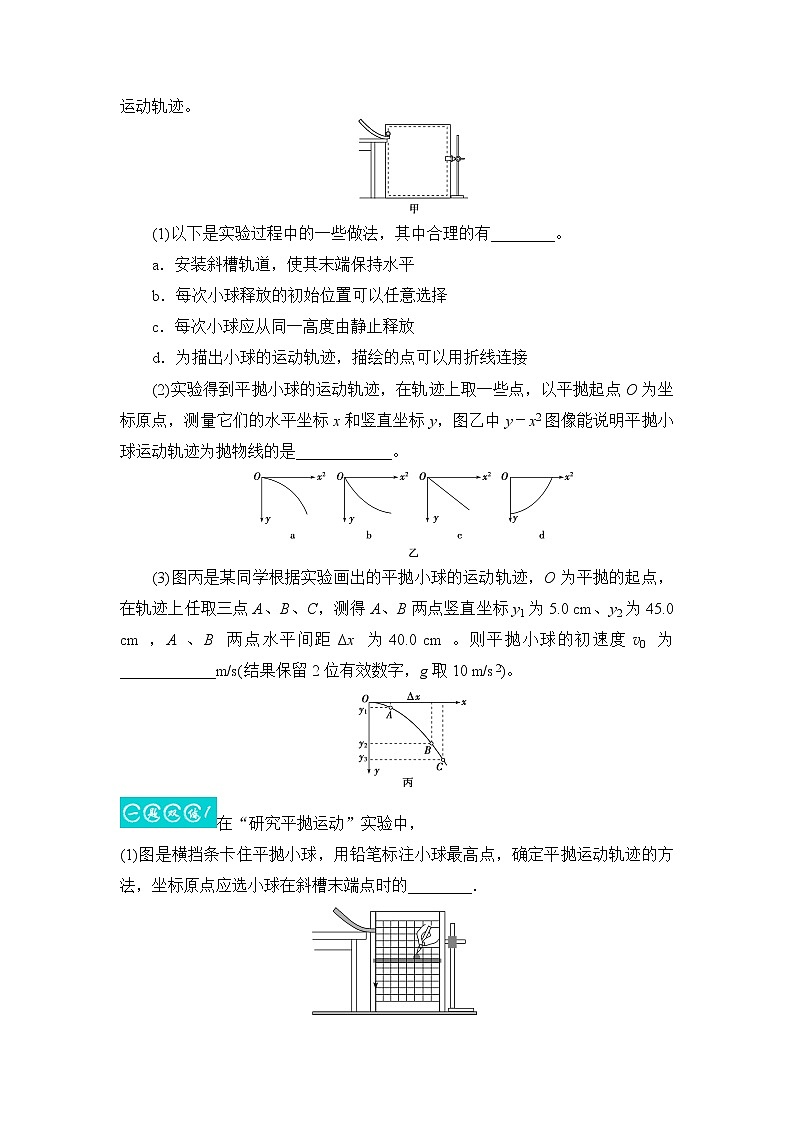

例题1.图甲是“研究平抛运动的特点”的实验装置图，通过描点画出平抛小球的运动轨迹。

(1)以下是实验过程中的一些做法，其中合理的有________。
a．安装斜槽轨道，使其末端保持水平
b．每次小球释放的初始位置可以任意选择
c．每次小球应从同一高度由静止释放
d．为描出小球的运动轨迹，描绘的点可以用折线连接
(2)实验得到平抛小球的运动轨迹，在轨迹上取一些点，以平抛起点O为坐标原点，测量它们的水平坐标x和竖直坐标y，图乙中y－x2图像能说明平抛小球运动轨迹为抛物线的是____________。

(3)图丙是某同学根据实验画出的平抛小球的运动轨迹，O为平抛的起点，在轨迹上任取三点A、B、C，测得A、B两点竖直坐标y1为5.0 cm、y2为45.0 cm，A、B两点水平间距Δx为40.0 cm。则平抛小球的初速度v0为____________m/s(结果保留2位有效数字，g取10 m/s2)。

【答案】(1)ac　(2)c　(3)2.0
【解析】　(1)安装斜槽轨道时，必须使其末端保持水平，保证小球离开轨道后水平飞出。为了描下轨迹上的多个点，实验须重复多次，但每次小球平抛的初速度必须相同，所以每次小球应从同一高度由静止释放。描绘轨迹时，应该用平滑的曲线把描的点连接起来。a、c正确。
(2)若轨迹为抛物线，则轨迹方程为y＝kx2，即y与x2成正比。c正确。
(3)设从O运动到A、B两点所用时间分别为tA、tB，
由y＝gt2得tA＝0.1 s，tB＝0.3 s
v0＝＝ m/s＝2.0 m/s。
在“研究平抛运动”实验中，
(1)图是横挡条卡住平抛小球，用铅笔标注小球最高点，确定平抛运动轨迹的方法，坐标原点应选小球在斜槽末端点时的________．

A．球心
B．球的上端
C．球的下端
在此实验中，下列说法正确的是________．
A．斜槽轨道必须光滑
B．记录的点应适当多一些
C．用平滑曲线把所有的点连接起来
D．y轴的方向根据重垂线确定
(2)图是利用实验装置拍摄小球做平抛运动的频闪照片，由照片可判断实验操作错误的是________．

A．释放小球时初速度不为0
B．释放小球的初始位置不同
C．斜槽末端切线不水平
(3)如图是利用稳定的细水柱显示平抛运动轨迹的装置，其中正确的是________．

【答案】(1)B　BD　(2)C　(3)B
【解析】
　(1)因用铅笔标注小球最高点来确定平抛运动轨迹，故坐标原点应选小球在斜槽末端点时的球的上端，所以选B.实验过程中，斜槽不一定光滑，只要能够保证从同一位置由静止释放，即使轨道粗糙，摩擦力做功是相同的，离开斜槽末端的速度就是一样的，选项A错误；记录的点适当多一些，能够保证描点平滑，选项B正确；作图时，要使尽可能多的点在所作曲线上，不在曲线上的点应尽可能均匀分布在所作曲线两侧，选项C错误；y轴必须是竖直方向的，即用重垂线确定，选项D正确．
(2)由题图可知斜槽末端切线不水平，才会造成小球做斜抛运动，故选C.
(3)插入瓶中的另一根吸管使得吸管上出口处压强与外界气压相等，是为了保证水流流速不受瓶内水面下降而减小，能保证水面下降的一段时间内，得到稳定的细水柱，所以选B.
(1)在做“研究平抛运动的特点”实验时，除了木板、小球、斜槽、铅笔、图钉之外，下列器材中还需要的有________。
A．游标卡尺 B．秒表
C．坐标纸 D．天平
E．弹簧测力计　 F．重垂线
(2)实验中，下列说法正确的是________。
A．应使小球每次从斜槽上相同的位置自由滑下
B．斜槽轨道必须光滑
C．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些
D．斜槽轨道末端切线可以不水平
(3)引起实验结果偏差较大的原因可能是________。
A．安装斜槽时，斜槽末端切线方向不水平
B．确定Oy轴时，没有用重垂线
C．斜槽不是绝对光滑的，有一定摩擦
D．空气阻力对小球运动有较大影响
【答案】(1)CF　(2)AC　(3)ABD
【解析】
(1)实验中需要在坐标纸上记录小球的位置，描绘小球的运动轨迹，需要利用重垂线确定坐标轴的y轴。故C、F是需要的。
(2)使小球从斜槽上同一位置滚下，才能保证每次的轨迹相同，A正确；斜槽没必要必须光滑，只要能使小球飞出的初速度相同即可，B错误；实验中记录的点越多，轨迹越精确，C正确；斜槽末端必须水平，才能保证小球离开斜槽后做平抛运动，D错误。
(3)小球从斜槽末端飞出时，斜槽切线不水平，y轴方向不沿竖直方向，空气阻力对小球运动有较大影响，都会影响小球的运动轨迹或计数点的坐标值，从而引起较大的实验误差，而斜槽不绝对光滑只会影响小球平抛的初速度大小，不会影响实验结果偏差大小，故A、B、D正确。



探索创新实验
例题2.某同学设计了一个研究平抛运动的实验装置，如图甲．在水平桌面上放置一个斜面，让钢球从斜面上由静止滚下，钢球滚过桌边后便做平抛运动．在钢球抛出后经过的地方放置一块水平木板，木板由支架固定成水平，木板所在高度可通过竖直标尺(未画出)读出，木板可以上下自由调节．在木板上固定一张白纸．该同学在完成装置安装后进行了如下步骤的实验：
A.实验前在白纸上画一条直线，并在线上标出a、b、c三点，且ab＝bc＝20.00 cm，如图乙
B．让钢球从斜面上的某一位置由静止滚下，调节木板高度，使得钢球正好击中a点，记下此时木板与桌面的高度差h1＝h
C．让钢球从斜面上的同一位置由静止滚下，调节木板高度，使得钢球正好击中b点，记下此时木板与桌面的高度差h2＝h＋10.00(cm)
D．让钢球从斜面上的同一位置由静止滚下，调节木板高度，使得钢球正好击中c点，记下此时木板与桌面的高度差h3＝h＋30.00(cm)
　
(1)下列说法中正确的是________．
A．实验时应保持桌面水平
B．每次应使钢球从同一位置由静止开始释放
C．必须选择对钢球摩擦力尽可能小的斜面
D．必须选择对钢球摩擦力尽可能小的桌面
(2)则该同学由上述测量结果即可粗测出钢球的平抛初速度大小v0＝________ m/s，钢球击中b点时其竖直分速度大小为vby＝________ m/s.已知钢球的重力加速度为g＝10 m/s2，空气阻力不计．(计算结果均保留两位有效数字)
【答案】(1)AB　(2)2.0　1.5
【解析】
(1)为了保证小钢球抛出桌面时做的是平抛运动，则实验时需要保持桌面水平，故A正确；为了减小实验误差，保证每次小钢球抛出桌面时的水平速度相等，则每次应使小钢球从同一位置由静止开始释放，故B正确；只要保证小钢球从桌面水平抛出时的速度相等即可，所以只需要保证小钢球每次从同一位置由静止释放即可，斜面与桌面可以不光滑，故C、D错误．
(2)在竖直方向Δh＝gt2
水平方向x＝v0t
其中Δh＝hbc－hab＝10 cm，
x＝ab＝bc＝20 cm
联立代入数据解得v0＝2.0 m/s
b点对应时刻为hac段时间的中间时刻，
因此有vby＝＝ m/s＝1.5 m/s.
在做“探究平抛运动的特点”的实验时：
(1)钢球抛出点的位置必须及时记录在白纸上，然后从这一点画水平线和竖直线作为x轴和y轴，竖直线是用________来确定的．
(2)某同学通过实验得到的轨迹如图甲所示，由轨迹可知，竖直距离yOA∶yAB∶yBC＝________，tOA∶tAB∶tBC＝________，这表明竖直方向是初速度为________的________运动．

(3)该同学在轨迹上选取间距较大的几个点，测出其坐标，并在直角坐标系内绘出了y－x2图像(如图乙)，此平抛物体的初速度v0＝0.49 m/s，则竖直方向的加速度g＝________ m/s2.(结果保留3位有效数字)
【答案】(1)重垂线　(2)1∶3∶5　1∶1∶1　零　匀加速直线　(3)9.60
【解析】
　(1)竖直线用重垂线确定，因为小球在竖直方向所受的重力是竖直向下的．
(2)由轨迹可知，竖直距离yOA∶yAB∶yBC＝1∶3∶5；由于水平距离xOA＝xAB＝xBC，则tOA＝tAB＝tBC，所以tOA∶tAB∶tBC＝1∶1∶1，在连续相等的时间内，竖直方向的位移之比为1∶3∶5，表明竖直方向是初速度为零的匀加速直线运动，O点就是抛出点．
(3)竖直方向有y＝gt2，水平方向有x＝v0t，则平抛运动的轨迹方程为y＝x2，则斜率为＝＝20，解得g≈9.60 m/s2.
在农田旁离地一定高度架有一水管，管口水平，小明根据学到的平抛运动知识，只用一把卷尺，测量出水口单位时间内流出的最大水量(假设水从出水口沿水平方向均匀流出，已知重力加速度为g)．步骤如下：

(1)如图甲，关闭水阀，用卷尺测量出水龙头的内直径D＝________ cm；
(2)如图乙，测量水管上沿离地高度H，打开水管阀门且将其调到出水量最大，记下喷出水最远的落地位置，关上阀门，测量出最远位置到出水口的水平距离L，则水流速度v＝________(用题中物理量的字母表示)；
(3)请推导单位时间出水量表达式Q＝________(用题中物理量的字母表示)．
【答案】(1)4.50　(2)L　(3)πD2L
【解析】
　(1)刻度尺读数要估读到最小分度的下一位，所以D＝4.50 cm；
(2)由平抛运动的公式
L＝vt
H＝gt2
联立可解得
v＝L
(3)出水量Q等于流速乘管的横截面积，可得
Q＝vS
S＝πr2＝π()2
联立可解得
Q＝πD2L.

1．喷水法

如图所示，倒置的饮料瓶内装着水，瓶塞内插着两根两端开口的细管，其中一根弯成水平，且水平端加接一根更细的硬管作为喷嘴。水从喷嘴中射出，在空中形成弯曲的细水柱，它显示了平抛运动的轨迹，可在装置一侧竖直放置一玻璃板，将平抛运动的轨迹描在玻璃板上。
2．频闪照相法
用数码照相机可记录下平抛运动的轨迹，如图所示。由于相邻两帧照片间的时间间隔是相等的，只要测量相邻两照片上小球的水平位移，就可以判断平抛运动水平方向上的运动特点。


例题3.如图所示，这是喷出细水流的数码相片，照片中刻度尺的最小刻度为毫米，细水流是水平喷出的，试根据该照片研究：

(1)已知水流做平抛运动的水平分运动是匀速直线运动，找出研究其竖直分运动的方法，并证明竖直分运动是初速度为0的匀加速直线运动；
(2)若g取10 m/s2，试求水流喷出的速度。
【答案】　见解析
【解析】
(1)根据水平方向是匀速运动，可以按水平方向的距离都等于2 cm选取几个点，发现这几个点恰好落在坐标纸的交点上，如(2，1)(4，4)(6，9)等，可见在相等的时间间隔内，竖直方向的位移之比恰好等于1∶3∶5，则可证明平抛运动在竖直方向的分运动是初速度为0的匀加速直线运动。
(2)观察发现，水流在水平方向的位移是0.04 m时，竖直方向的位移也是0.04 m，根据h＝gt2，得水流喷出的速度v0＝＝x≈0.447 m/s。

(1)为了探究平抛运动的规律，老师做了如下两个演示实验：
①为了说明平抛运动的竖直分运动是自由落体运动，用如图甲所示装置进行实验。小锤打击弹性金属片，A球水平抛出，同时B球被松开自由下落。关于该实验，下列说法正确的有____________。

A．所用两球的质量必须相等
B．只做一次实验发现两球同时落地，即可以得到实验结论
C．应改变装置的高度多次实验
D．本实验也能说明A球在水平方向上做匀速直线运动
②如图乙所示，两个相同的弧形轨道M、N位于同一竖直面内，其中N轨道的末端与光滑的水平地面相切。两个完全相同的小钢球P、Q以相同的水平初速度v0同时从轨道M、N的末端射出，观察到P落地时与Q相遇。只改变弧形轨道M的高度，多次重复实验，仍能观察到相同的现象。这说明：_______________________________。

(2)为了进一步研究平抛运动，某同学用如图丙所示的装置进行实验。

①为了准确地描绘出平抛运动的轨迹，下列要求合理的是____________。
A．小球每次必须从斜槽上同一位置由静止释放
B．斜槽轨道必须光滑
C．斜槽轨道末端必须水平
D．本实验必需的器材还有刻度尺和停表
②甲同学按正确的操作完成实验并描绘出平抛运动的轨迹，以平抛运动的初始位置O为坐标原点建立xOy坐标系，如图1所示。从运动轨迹上选取多个点，根据其坐标值可以验证轨迹符合y＝ax2的抛物线。若坐标纸中每小方格的边长为L，根据图中M点的坐标值，可以求出a＝____________，小球平抛运动的初速度v0＝________。(重力加速度为g)

③乙同学不小心将记录实验的坐标纸弄破损，导致平抛运动的初始位置缺失。他选取轨迹中任意一点O为坐标原点，建立xOy坐标系(x轴沿水平方向、y轴沿竖直方向)，如图2所示。在轨迹中选取A、B两点，坐标纸中每小方格的边长仍为L，重力加速度为g。由此可知：小球从O点运动到A点所用时间t1与从A点运动到B点所用时间t2的大小关系为：t1____________t2(选填“>”“；由y2－y1＝gT2，x＝v0T，联立解得v0＝x。
(3)将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，由于铅笔受摩擦力作用，且不一定能保证铅笔水平，铅笔将不能始终保持垂直于白纸板运动，铅笔将发生倾斜，故不会在白纸上留下笔尖的平抛运动轨迹，故C不可行，A、B可行。
(4)从同一炮台水平发射的炮弹，如果不受空气阻力，可认为是做平抛运动，因此不论它们能射多远，在空中飞行的时间都一样，这实际上揭示了平抛物体在竖直方向上做自由落体运动，故B正确。
(5)物体初速度较小时，运动范围很小，引力可以看作恒力——重力，做平抛运动，例如(4)中从同一炮台水平发射的炮弹做平抛运动，随着物体初速度增大，运动范围变大，引力不能再看作恒力，当物体初速度达到第一宇宙速度时，将做圆周运动而成为地球卫星。
6. 在“探究平抛运动规律”的实验中，某同学进行了如下实验探究：
(1)如图甲，将两个倾斜角度相同的光滑轨道固定在同一个竖直平面内，轨道下端水平.2轨道末端与光滑水平面平滑连接．把两个完全相同的小球A、B分别从1、2倾斜轨道上相对轨道末端有相同高度差的位置由静止开始同时释放，使两小球能以相同的水平速度同时分别从轨道的下端射出(水平轨道足够长)，观察到某一现象．改变两小球在斜面上相对轨道末端的释放高度，使之仍相同，则仍能观察到这一现象，故可以概括平抛运动的某一规律．

该同学观察到的现象和反映的平抛运动的规律是________；
A．A、B两个小球相撞
B．A、B两个小球不相撞
C．A球平抛时水平方向做匀速直线运动
D．A球平抛时竖直方向做自由落体运动
(2)通过图乙的实验装置，轨道末端切线水平．在实验过程中每次释放小球的位置都相同，并在图丙的坐标纸上记录了小球经过的A、B、C三点，已知坐标纸每小格的边长L＝5 cm，则该小球做平抛运动的初速度大小为_______ m/s；B点的速度大小为_______ m/s.(g取10 m/s2)

【答案】　(1)AC　(2)1.5　2.5
【解析】
　(1)该同学观察到的现象是A、B两个小球相撞，说明两球在水平方向的运动完全相同，即反映平抛运动的规律是水平方向做匀速直线运动，故选A、C.
(2)在竖直方向有，Δx＝gT2，T＝＝0.1 s
在水平方向有，v0＝＝1.5 m/s
B点的竖直速度vBy＝＝2 m/s
B点速度为vB＝＝2.5 m/s.
7. 平抛运动的轨迹是曲线，比直线运动复杂．我们可以按照把复杂的曲线运动分解为两个相对简单的直线运动的思路，分别研究物体在竖直方向和水平方向的运动特点．

(1)如图甲所示，用小锤打击弹性金属片，A球沿水平方向抛出，同时B球由静止自由下落，可观察到两小球同时落地；改变两小球距地面的高度和打击的力度，多次实验，都能观察到两小球同时落地．根据实验，________(选填“能”或“不能”)判断出A球在竖直方向做自由落体运动；________(选填“能”或“不能”)判断出A球在水平方向做匀速直线运动．
(2)如图乙所示，将白纸和复写纸对齐重叠并固定在竖直的硬板上．钢球沿斜槽轨道PO滑下后从O点飞出，落在水平挡板MN上．由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点．移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点．
①为了保证钢球从O点水平飞出的初速度是一定的，下列实验条件必须满足的是________．
A．斜槽轨道光滑
B．斜槽轨道末端水平
C．每次从斜槽上相同的位置无初速度释放钢球
②一位同学做实验时，忘记了标记平抛运动的抛出点O，只记录了A、B、C三点，于是就取A点为坐标原点，建立了如图丙所示的坐标系．平抛轨迹上的这三点的坐标值已在图中标出．根据图中数据判断，A点________(填“是”或“不是”)平抛运动的抛出点．小球平抛的初速度为________ m/s.(取g＝10 m/s2，计算结果均保留两位有效数字)

【答案】　(1)能　不能　(2)①BC　②不是　1.5
【解析】
　(1)无论在什么高度，两个小球都同时落地，说明两个小球在竖直方向运动完全相同，由于B小球做自由落体运动，因此可以判断出A球在竖直方向做自由落体运动；而在水平方向上没有任何比较，因此不能判断出A球在水平方向做何种运动；
(2)①为保证小球到达斜槽末端时水平抛出，则必须要使斜槽末端水平；为保证小球到达斜槽末端的速度相同，则小球每次都应从斜槽的同一位置由静止滚下，这样每次抛出的运动轨迹完全相同，斜槽轨道是否光滑对实验无影响，B、C正确，A错误．
②因A点到B点与B点到C点的水平位移相等，则时间相等；而竖直位移之比为3∶5，不是从1开始的连续奇数比，可知A点不是平抛运动的起点；
根据Δy＝gT2
可得T＝ s＝0.2 s
则初速度v0＝＝ m/s＝1.5 m/s.
