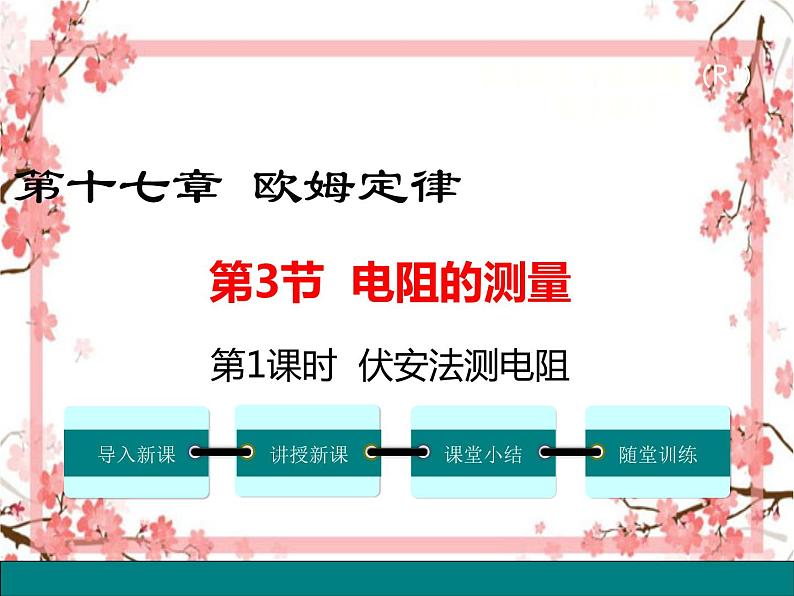

初中人教版第3节 电阻的测量教课ppt课件
展开
这是一份初中人教版第3节 电阻的测量教课ppt课件,共15页。PPT课件主要包含了导入新课,学习目标,讲授新课,实验目的,实验原理,实验器材,实验设计,电路图,实物图,实验要求等内容,欢迎下载使用。

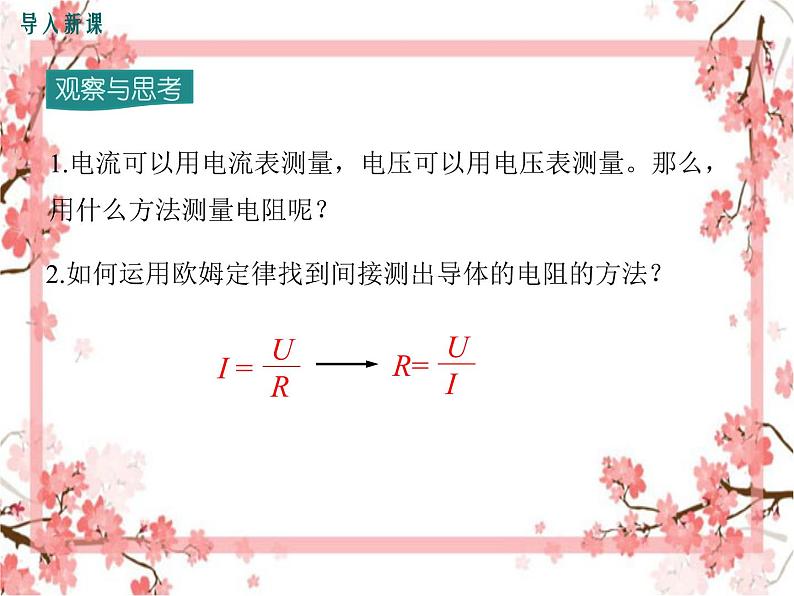

1.电流可以用电流表测量,电压可以用电压表测量。那么,用什么方法测量电阻呢?
2.如何运用欧姆定律找到间接测出导体的电阻的方法?

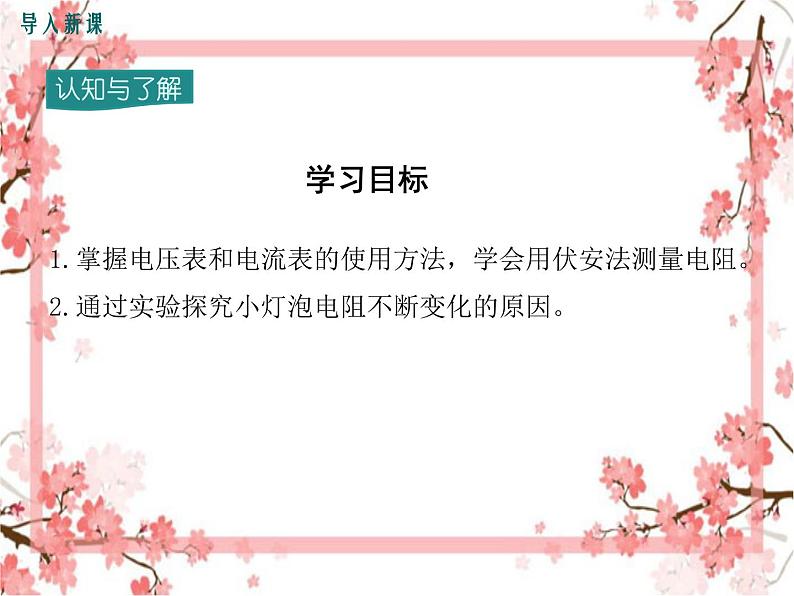

1.掌握电压表和电流表的使用方法,学会用伏安法测量电阻。2.通过实验探究小灯泡电阻不断变化的原因。

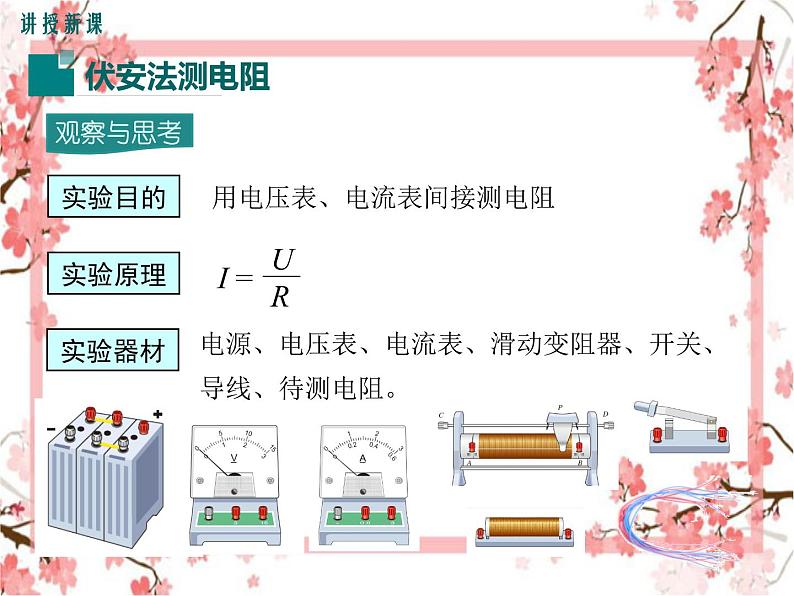

用电压表、电流表间接测电阻
电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

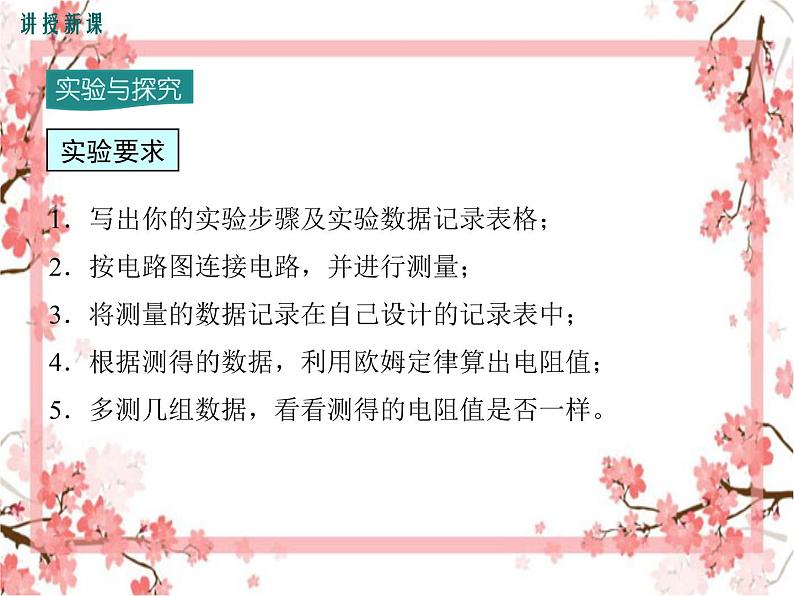

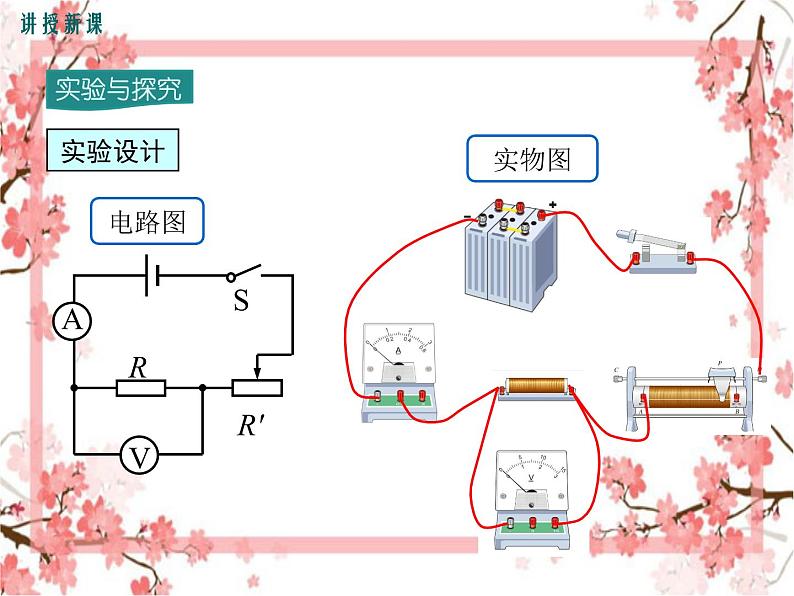

1.写出你的实验步骤及实验数据记录表格; 2.按电路图连接电路,并进行测量;3.将测量的数据记录在自己设计的记录表中;4.根据测得的数据,利用欧姆定律算出电阻值; 5.多测几组数据,看看测得的电阻值是否一样。

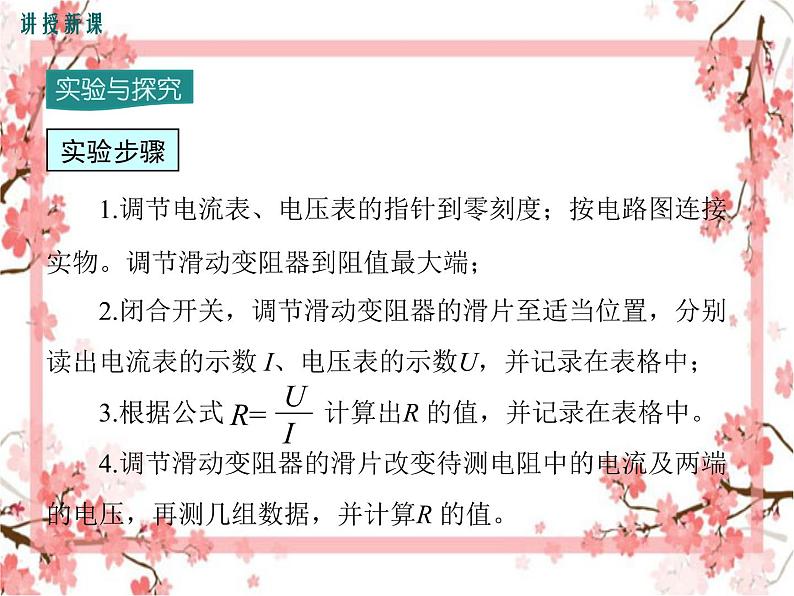

1.调节电流表、电压表的指针到零刻度;按电路图连接实物。调节滑动变阻器到阻值最大端; 2.闭合开关,调节滑动变阻器的滑片至适当位置,分别读出电流表的示数 I、电压表的示数U,并记录在表格中; 3.根据公式 计算出R 的值,并记录在表格中。 4.调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压,再测几组数据,并计算R 的值。
1.在连接电路前要调节电流表、电压表到零刻度。 2.连接电路时开关要断开,连接完电路要调节滑动变阻器到阻值最大端。 3.连接好电路,在检查电路连接无误后要用开关试触,在确定电路完好后再闭合开关S。 4.电压表和电流表要注意选择适当的量程。
1.将上述实验中的定值电阻换成小灯泡,用同样的方法测定小灯泡的电阻。 2.多测几组数据,根据实验数据分别计算出小灯泡的电阻。 3.比较计算出的几个数值,看看每次算出的电阻的大小相同吗?有什么变化规律吗? 4.如果出现的情况和测量定值电阻时不同,你如何解释?
1. 小英按图甲所示的电路图连接实验电路,测量电阻R 的阻值。闭合开关 S,调节滑动变阻器的滑片P 后,观察到电压表和电流表的示数分别如图乙、丙所示,则电流表的示数为 A,电阻R的阻值为 Ω。
解析:当灯两端电压越大,灯丝电阻越大。原因:当灯两端电压越大,灯丝温度越高。
2.某同学用伏安法测小灯泡的电阻,下表为记录的实验数据,从中你发现了什么?说明原因。
3. 在“测量小灯泡的电阻”的实验中,某同学在连接电路时,不小心将电流表和电压表接错了位置,如图所示。闭合开关可能出现的现象是( )A.电流表烧坏,电压表示数为0B.小灯泡烧坏C.电流表示数为0,电压表示数为电源电压值 D.电流表示数为0,电压表示数为0
