物理第十二章 简单机械综合与测试复习ppt课件

这是一份物理第十二章 简单机械综合与测试复习ppt课件，共17页。PPT课件主要包含了简单机械，杠杆分类，例天平，机械效率，实验原理，计算机械效率等内容，欢迎下载使用。

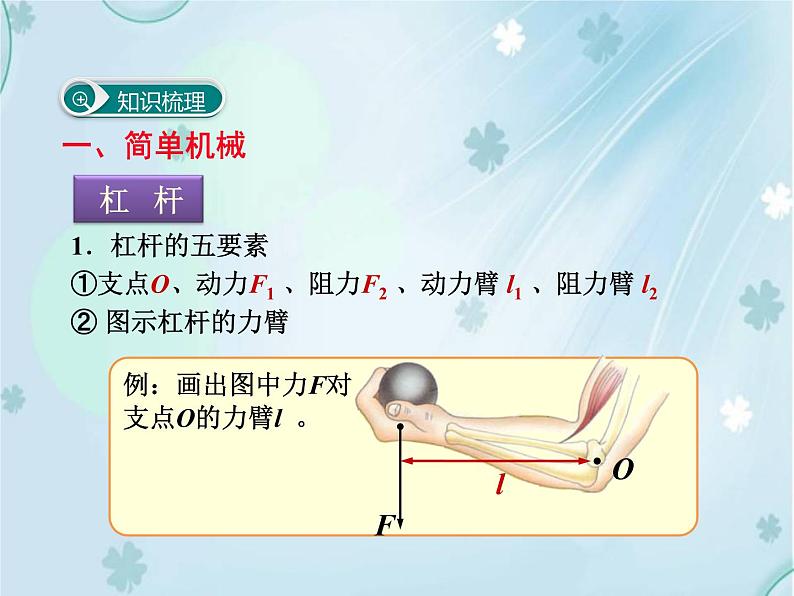

1．杠杆的五要素①支点O、动力F1 、阻力F2 、动力臂 l1 、阻力臂 l2 ② 图示杠杆的力臂
例：画出图中力F对支点O的力臂l 。

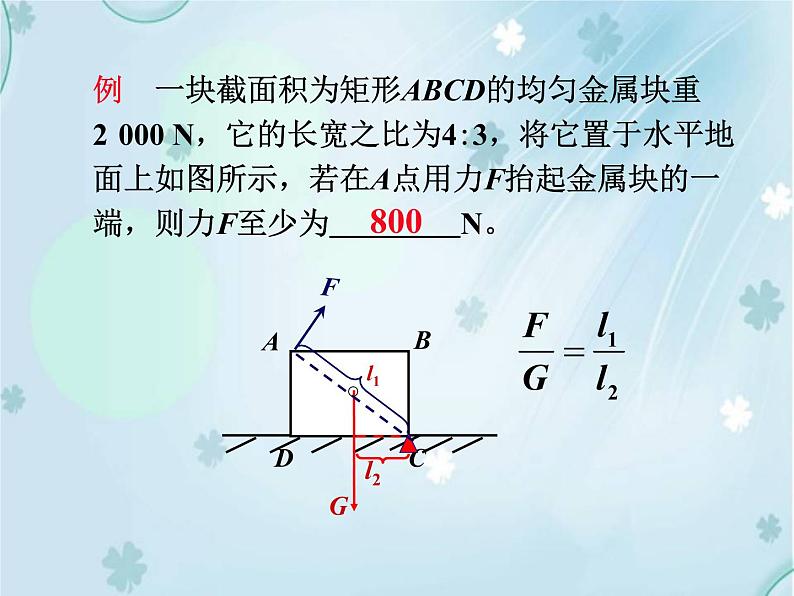

例　一块截面积为矩形ABCD的均匀金属块重2 000 N，它的长宽之比为4:3，将它置于水平地面上如图所示，若在A点用力F抬起金属块的一端，则力F至少为 N。

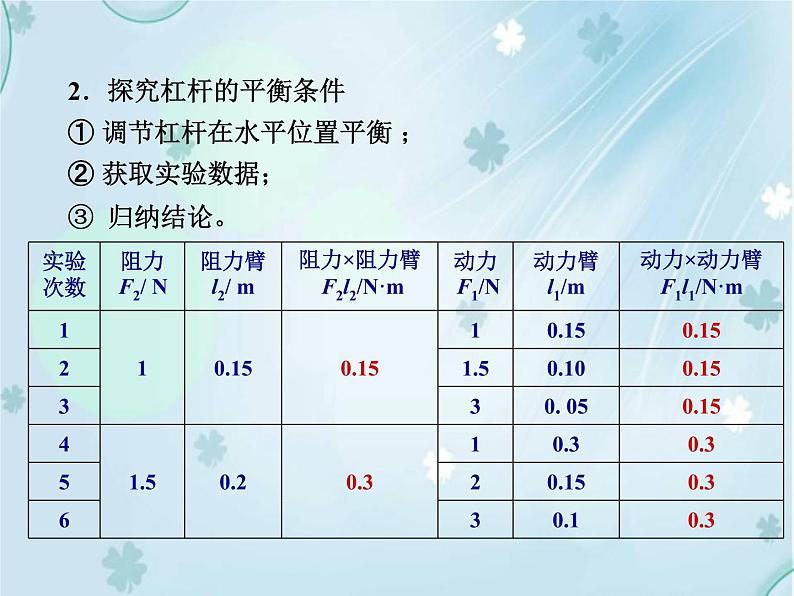

2．探究杠杆的平衡条件① 调节杠杆在水平位置平衡 ；② 获取实验数据；③ 归纳结论。

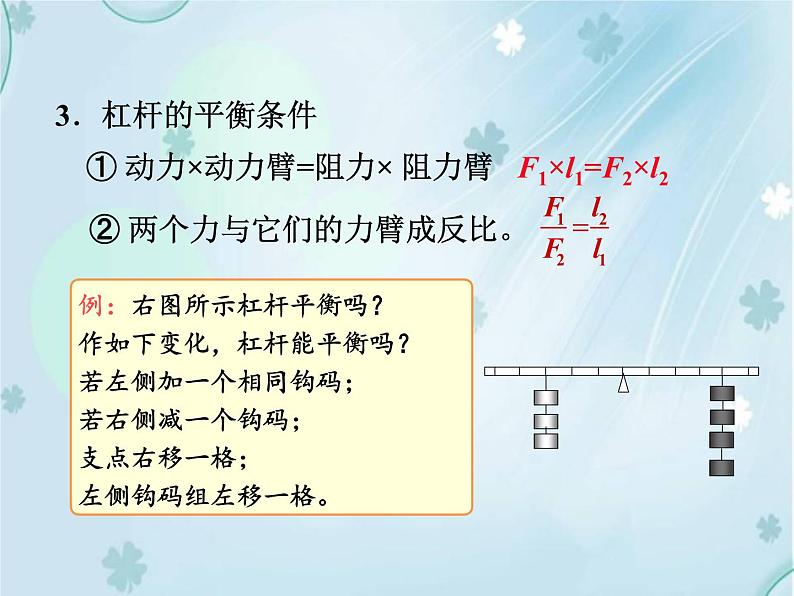

3．杠杆的平衡条件 ① 动力×动力臂=阻力× 阻力臂 F1×l1=F2×l2
② 两个力与它们的力臂成反比。
例：右图所示杠杆平衡吗？作如下变化，杠杆能平衡吗？若左侧加一个相同钩码；若右侧减一个钩码；支点右移一格；左侧钩码组左移一格。

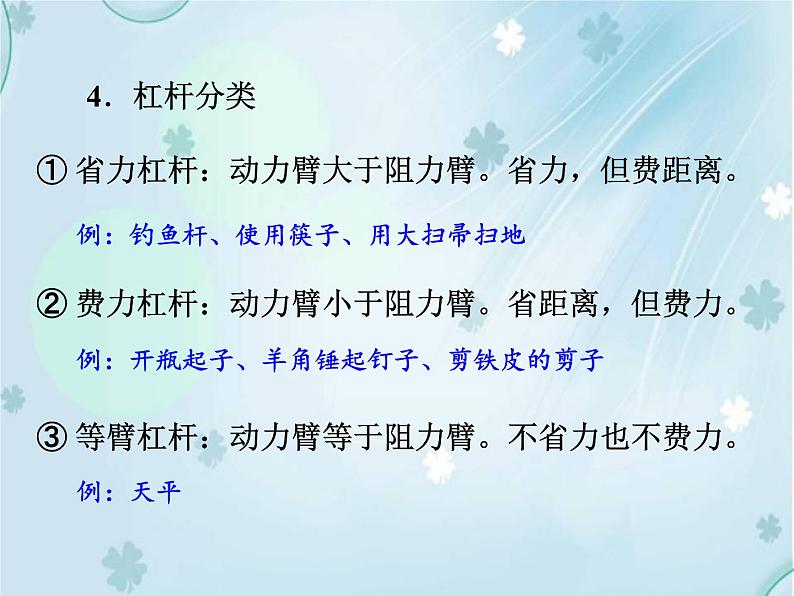

① 省力杠杆：动力臂大于阻力臂。省力，但费距离。 ② 费力杠杆：动力臂小于阻力臂。省距离，但费力。 ③ 等臂杠杆：动力臂等于阻力臂。不省力也不费力。
例：开瓶起子、羊角锤起钉子、剪铁皮的剪子
例：钓鱼杆、使用筷子、用大扫帚扫地

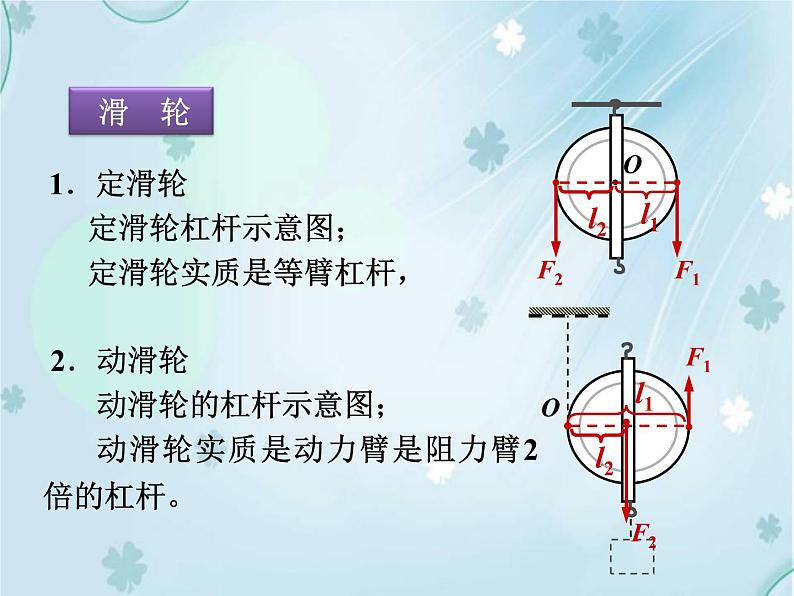

2．动滑轮 动滑轮的杠杆示意图； 动滑轮实质是动力臂是阻力臂2倍的杠杆。　
1．定滑轮 定滑轮杠杆示意图； 定滑轮实质是等臂杠杆，

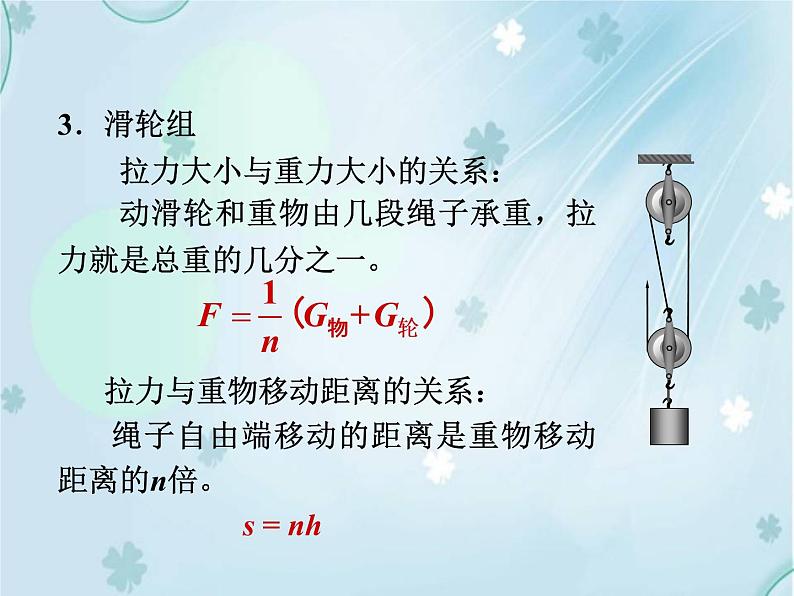

3．滑轮组　　拉力大小与重力大小的关系： 动滑轮和重物由几段绳子承重，拉力就是总重的几分之一。　　 拉力与重物移动距离的关系： 绳子自由端移动的距离是重物移动距离的n倍。　　　　　　s = nh
例1　小明站在地面上准备用一个滑轮组提升重物，请在图中画出绕线的方法。
解析：　　n 应为整数 n = 4　　应用两“动”两“定”滑轮组，绳子固定端在定滑轮下最多能提起：
例　一根绳子最多能承受300 N的拉力，要提起1 000 N的重物，应用什么样的滑轮组？(动滑轮重力不计要求向下拉且滑轮个数最少)用这个滑轮组最多能提起多重的物体？
1．机械效率的概念 ①有用功跟总功的比值。 ②公式： ③用百分数表示。总小于1。　　
2．测滑轮组的机械效率：
滑轮组的机械效率与滑轮轴摩擦、动滑轮重、物重有关。 动滑轮重一定,物重越大，机械效率越高。 物重一定，动滑轮越重，机械效率低。
直接测量量为G、F、h、s ，用公式计算中间量W有= Fs ， W总= Gh 。
1．农村用来舂米的工具是一个杠杆，下图是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷。 若石球重50 N，要将石球 抬起，脚至少用多大竖直 向下的力？(摩擦和杠杆 自重均忽略不计)
2．杠杆由图中位置到水平位置的过程中，力F如何变化？
3．质量是6 kg的物体A放在水平桌面上，利用下图装置使物体以0.2 m/s的速度做匀速直线运动，弹簧测力计始终保持水平，其示数为2 N，不计绳子的伸长和滑轮组内部的摩擦，则（g取10 N/kg）（1）作用在绳端的拉力F为＿＿＿N（2）水平桌面对物体A的摩擦力是＿＿＿N（3）在10 s内拉力作用点移动＿＿＿m
