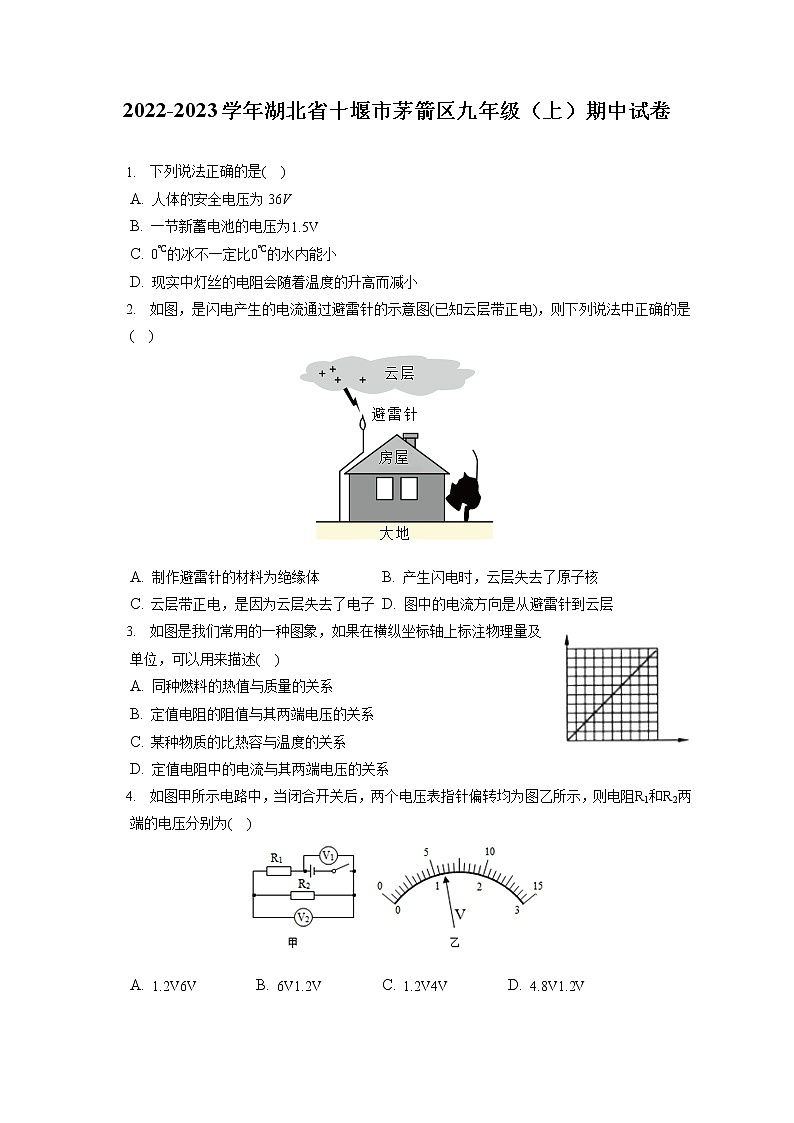

2022-2023学年湖北省十堰市茅箭区九年级（上）期中试卷

1. 下列说法正确的是(    )
A. 人体的安全电压为36V
B. 一节新蓄电池的电压为1.5V
C. 0℃的冰不一定比0℃的水内能小
D. 现实中灯丝的电阻会随着温度的升高而减小
2. 如图，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(    )

A. 制作避雷针的材料为绝缘体 B. 产生闪电时，云层失去了原子核
C. 云层带正电，是因为云层失去了电子 D. 图中的电流方向是从避雷针到云层
3. 如图是我们常用的一种图象，如果在横纵坐标轴上标注物理量及单位，可以用来描述(    )
A. 同种燃料的热值与质量的关系
B. 定值电阻的阻值与其两端电压的关系
C. 某种物质的比热容与温度的关系
D. 定值电阻中的电流与其两端电压的关系
4. 如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为(    )

A. 1.2V6V B. 6V1.2V C. 1.2V4V D. 4.8V1.2V

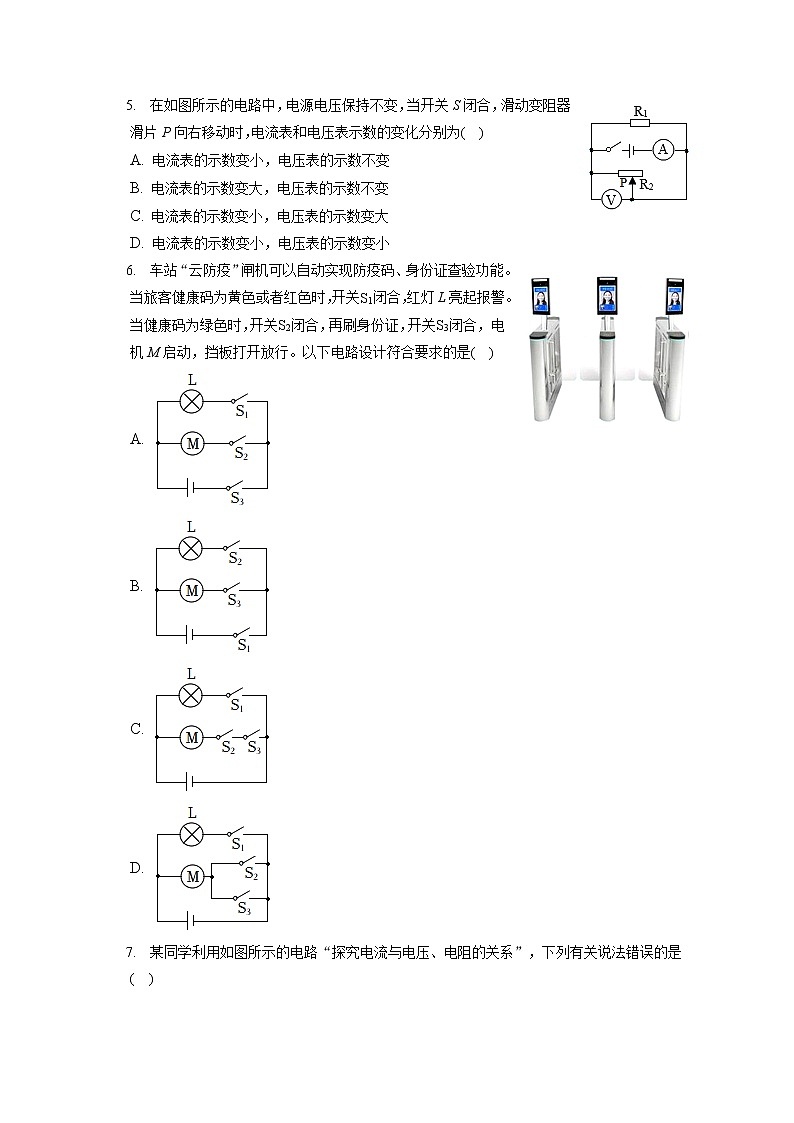

5. 在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为(    )
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变大，电压表的示数不变
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数变小，电压表的示数变小
6. 车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，挡板打开放行。以下电路设计符合要求的是(    )
A.
B.
C.
D.

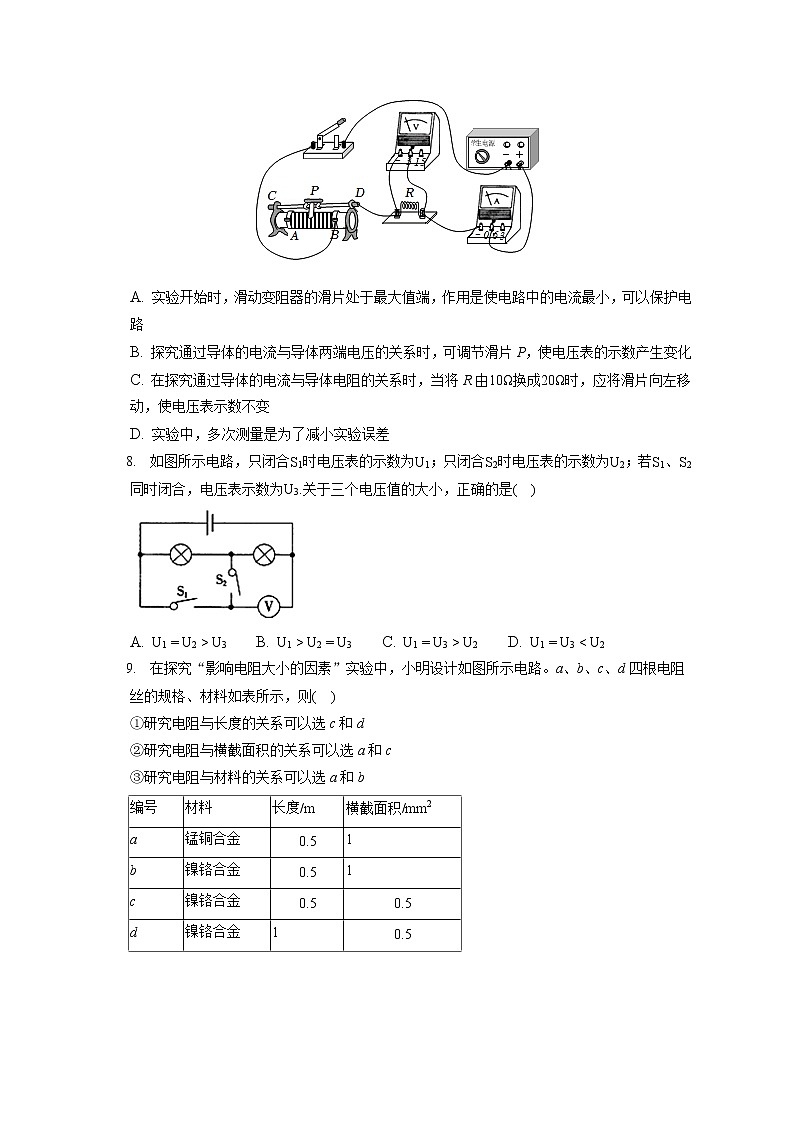

7. 某同学利用如图所示的电路“探究电流与电压、电阻的关系”，下列有关说法错误的是(    )

A. 实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路
B. 探究通过导体的电流与导体两端电压的关系时，可调节滑片P，使电压表的示数产生变化
C. 在探究通过导体的电流与导体电阻的关系时，当将R由10Ω换成20Ω时，应将滑片向左移动，使电压表示数不变
D. 实验中，多次测量是为了减小实验误差
8. 如图所示电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S1、S2同时闭合，电压表示数为U3.关于三个电压值的大小，正确的是(    )

A. U1=U2>U3 B. U1>U2=U3 C. U1=U3>U2 D. U1=U3
