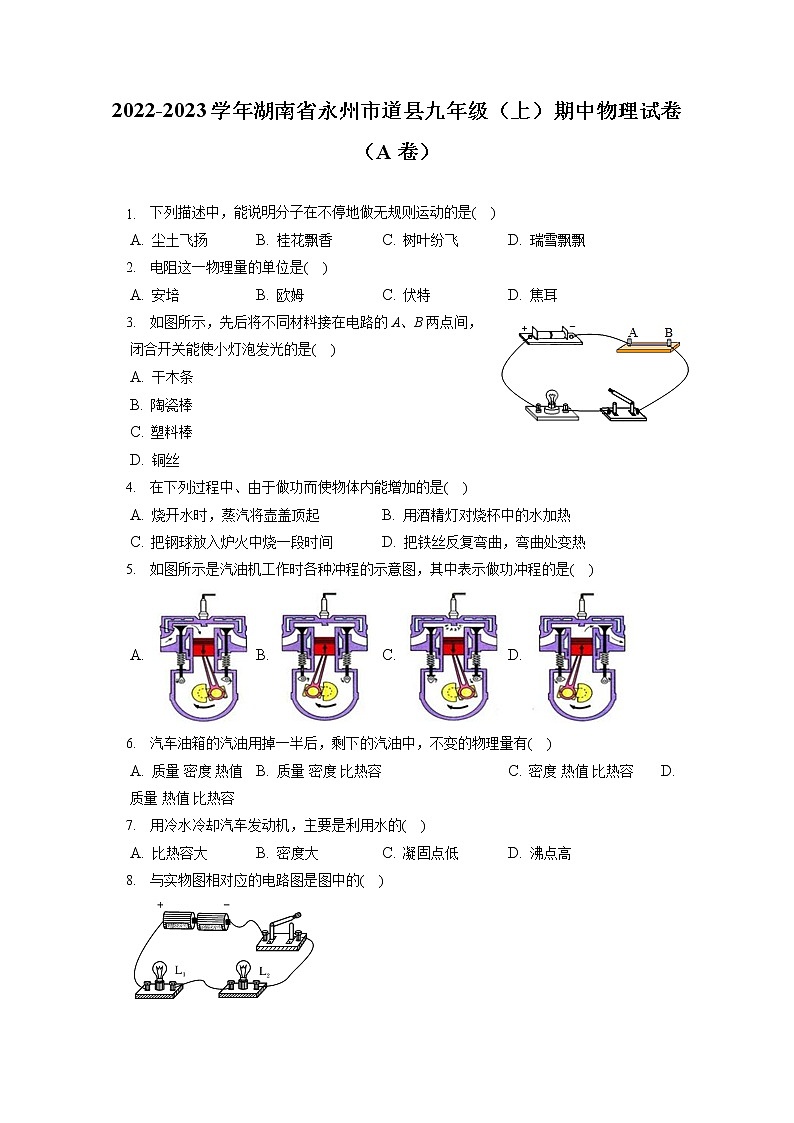

2022-2023学年湖南省永州市道县九年级（上）期中物理试卷（A卷）     下列描述中，能说明分子在不停地做无规则运动的是(    )A. 尘土飞扬 B. 桂花飘香 C. 树叶纷飞 D. 瑞雪飘飘    电阻这一物理量的单位是(    )A. 安培 B. 欧姆 C. 伏特 D. 焦耳    如图所示，先后将不同材料接在电路的A、B两点间，闭合开关能使小灯泡发光的是(    )A. 干木条
B. 陶瓷棒
C. 塑料棒
D. 铜丝    在下列过程中、由于做功而使物体内能增加的是(    )A. 烧开水时，蒸汽将壶盖顶起 B. 用酒精灯对烧杯中的水加热
C. 把钢球放入炉火中烧一段时间 D. 把铁丝反复弯曲，弯曲处变热    如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是(    )A.  B.  C.  D.     汽车油箱的汽油用掉一半后，剩下的汽油中，不变的物理量有(    )A. 质量 密度 热值 B. 质量 密度 比热容 C. 密度 热值 比热容 D. 质量 热值 比热容    用冷水冷却汽车发动机，主要是利用水的(    )A. 比热容大 B. 密度大 C. 凝固点低 D. 沸点高    与实物图相对应的电路图是图中的(    )

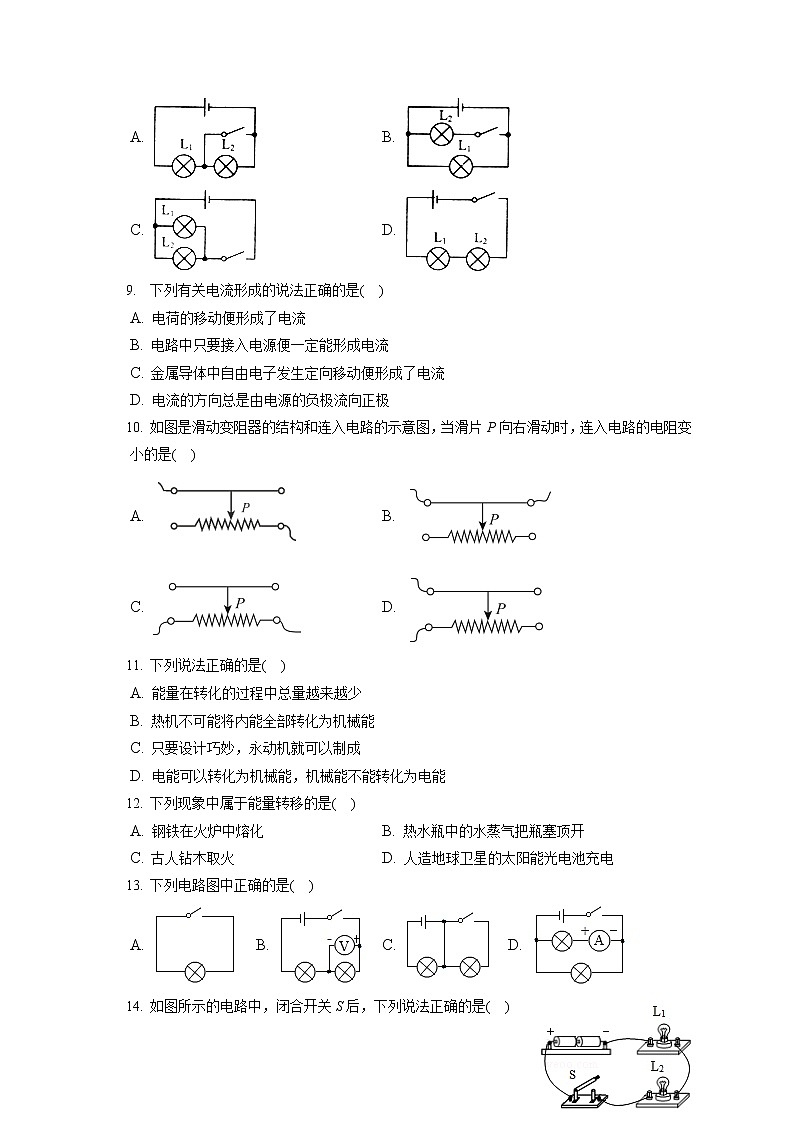

 A.  B.
C.  D.     下列有关电流形成的说法正确的是(    )A. 电荷的移动便形成了电流
B. 电路中只要接入电源便一定能形成电流
C. 金属导体中自由电子发生定向移动便形成了电流
D. 电流的方向总是由电源的负极流向正极如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(    )A.  B.
C.  D. 下列说法正确的是(    )A. 能量在转化的过程中总量越来越少
B. 热机不可能将内能全部转化为机械能
C. 只要设计巧妙，永动机就可以制成
D. 电能可以转化为机械能，机械能不能转化为电能下列现象中属于能量转移的是(    )A. 钢铁在火炉中熔化 B. 热水瓶中的水蒸气把瓶塞顶开

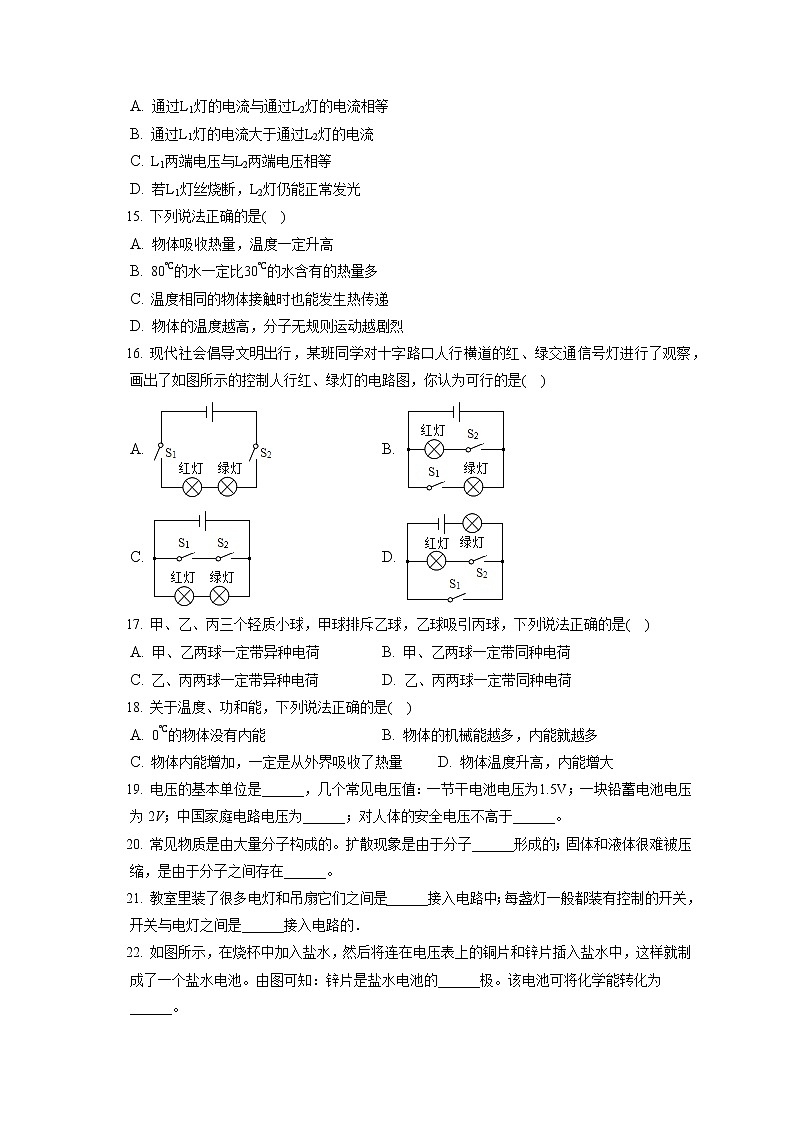

C. 古人钻木取火 D. 人造地球卫星的太阳能光电池充电下列电路图中正确的是(    )A.  B.  C.  D. 如图所示的电路中，闭合开关S后，下列说法正确的是(    )A. 通过灯的电流与通过灯的电流相等
B. 通过灯的电流大于通过灯的电流
C. 两端电压与两端电压相等
D. 若灯丝烧断，灯仍能正常发光下列说法正确的是(    )A. 物体吸收热量，温度一定升高
B. 的水一定比的水含有的热量多
C. 温度相同的物体接触时也能发生热传递
D. 物体的温度越高，分子无规则运动越剧烈现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是(    )A.  B.
C.  D. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是(    )A. 甲、乙两球一定带异种电荷 B. 甲、乙两球一定带同种电荷
C. 乙、丙两球一定带异种电荷 D. 乙、丙两球一定带同种电荷关于温度、功和能，下列说法正确的是(    )A. 的物体没有内能 B. 物体的机械能越多，内能就越多
C. 物体内能增加，一定是从外界吸收了热量 D. 物体温度升高，内能增大电压的基本单位是______，几个常见电压值：一节干电池电压为；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。常见物质是由大量分子构成的。扩散现象是由于分子______形成的；固体和液体很难被压缩，是由于分子之间存在______。教室里装了很多电灯和吊扇它们之间是______接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是______接入电路的．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。由图可知：锌片是盐水电池的______极。该电池可将化学能转化为______。
如图所示，拿一个大口玻璃瓶，瓶内装少量的水，用塞子塞紧，通过塞子上的开口往瓶里打气。当塞子从瓶口跳起来时，可以看到瓶内会出现______。产生此现象的原因是______：瓶内的空气膨胀做功时，内能______选填“增加”或“减少”，温度______选填“升高”或“降低”，使瓶内空气中的水蒸气液化成小水珠。已知铁的比热容小于铝的比热容。质量相同的铁块和铝块吸收相同的热量后，______温度升高的多；若它们降低相同的温度，______放出的热量多。在“探究并联电路的电流规律”的实验中，如图甲是实验电路图。

电流表应______选填“串联”或“并联”在被测电路中。若要测量干路电流，则电流表应接在图甲中的______点。
小明同学在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A。在探究“比较不同物质吸热的情况”实验中，实验装置如图所示：
实验中应取______ 质量的甲、乙两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热甲、乙两种液体，使它们升高相同的温度，通过______ 来比较甲和乙两种液体吸收热量的多少；
某小组实验记录的数据如下表所示，分析实验数据可知：升温较快的是______ 物质，吸热能力较强的是______ 物质．选填“甲”或“乙”加热时间01234甲的温度3034384246乙的温度1018263442 小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
连接电路时，开关应______。
闭合开关后，小芳发现、均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是发生了______选填“短路”或“断路”。
排除故障后，在某次测量时，电压表的示数如图乙所示，此时灯两端的电压为______ V。若电源电压为3V，则两端电压为______ V。
铁锅中放有3kg的水，把它们从加热到，水吸收了多少热量？如图所示的电路中，闭合开关后，三个电流表、、A的示数分别为、、I，已知，，则通过灯的电流是多少A？
 现有一锅水，烧开需要吸收的热量，若不计热量损失，需要完全燃烧多少克煤油？煤油的燃烧值是若实际燃烧了50克的煤油，则该煤油炉的效率是多少？
答案和解析 1.【答案】B 【解析】解：尘土飞扬、树叶纷飞、瑞雪飘飘这三句所描述的都是物体的运动，属于机械运动，桂花飘香是花香分子运动的结果，故ACD不符合题意。
故选：B。
分子是比较小的，是纳米尺度内的，我们用肉眼是看不到的；我们能够看到的不是分子，是固体的小颗粒。
解答本题我们一定要区分开分子的运动和固体小颗粒的运动。
 2.【答案】B 【解析】解：A、安培是电流的单位，故A错误；
B、欧姆是电阻的单位，故B正确；
C、伏特是电压的单位，故C错误；
D、焦耳是功、能量的单位，故D错误。
故选：B。
电阻的国际单位是欧姆。
物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆。
 3.【答案】D 【解析】解：接在电路的A、B两点间，闭合开关能使小灯泡发光的是铜丝，因为铜丝属于金属，易导电。干木条、陶瓷棒、塑料棒属于绝缘体。
故ABC错误，D正确。
故选：D。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
 4.【答案】D 【解析】解：A、烧开水时蒸汽将壶盖顶起，水蒸气膨胀做功，水蒸气的内能减小、转化为机械能，将壶盖顶起，故A不符合题意；
B、用酒精灯对烧杯中的水加热，水从火吸收热量，内能增加，是通过热传递的方式改变水的内能，故B不符合题意；
C、钢球在炉膛内烧一段时间，是热传递改变物体的内能，故C不符合题意；
D、把铁丝反复弯曲，对铁丝做功，使铁丝的内能增加、温度升高，故D符合题意；
故选：D。
热传递是能的转移过程，即能量从高温物体向低温物体转移的过程，在此过程中能的形式不发生变化；
做功实质是能的转化过程，做功的过程中能量的形式变了，是机械能和内能的转化过程。
本题主要考查学生对：改变物体内能方法的了解和掌握。
 5.【答案】C 【解析】解：A、一个气阀打开，活塞向下运动，所以是吸气冲程，故A错误；
B、两个气阀都关闭，活塞向上运动，所以是压缩冲程，故B错误；
C、两个气阀都关闭，活塞向下运动，所以是做功冲程，故C正确；
D、一个气阀打开，活塞向上运动，所以是排气冲程，故D错误。
故选：C。
汽油机的四个冲程是吸气、压缩、做功和排气冲程。吸气冲程进气阀打开，排气阀关闭，活塞向下运动；压缩冲程两个气阀都关闭，活塞向上运动；做功冲程两个气阀都关闭，活塞向下运动；排气冲程排气阀打开，进气阀关闭，活塞向上运动。
考查了内燃机的四个冲程的判断，解决此题需要结合内燃机的四个冲程工作特点进行分析解答。
 6.【答案】C 【解析】解：
汽油用去一半后，所含的汽油减少，质量变为原来的一半，但是热值、密度和比热容是不会改变的，因为物质确定后，物质的这些属性与质量无关。故A、B、D错误。
故选：C。
要解答本题需掌握：密度和比热容都是物质的特性，热值是燃料的特性，只要物质确定，这些属性是不变的。
本题主要考查学生对物质的基本属性的理解和掌握。是中招的热点。
 7.【答案】A 【解析】解：因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水冷却发动机，冷却效果好；故A正确、BCD错误。
故选：A。
比热容的定义：单位质量的某种物质温度升高和降低吸收和放出的热量。
因水的比热容比其它物质的比热容大，所以相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多，据此分析。
本题主要考查了学生对水的比热容大的特点及应用的掌握，比较典型的题目，要熟练掌握。
 8.【答案】D 【解析】【分析】
从实物图中可以看出，两只灯泡串联，由一个开关控制。
本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容。
【解答】
A、开关闭合后一只灯泡被短路，不合题意；
B、两只灯泡并联，开关控制其中一只灯泡，不合题意；
C、两只灯泡并联，开关控制干路，不符合题意；
D、两灯串联，合题意。
故选：D。  9.【答案】C 【解析】解：A、电荷只有定向移动才能形成电流，故A错误；
B、电路中有电流的条件是有电源、电路是通路，缺一不可，故B错误；
C、电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，故C正确；
D、在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，故D错误。
故选：C。
电流是由电荷的定向移动形成的，可以是正电荷，也可以是负电荷；电路有持续电流的条件是有电源、电路是通路；物理学中规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反。
本意考查了电流的形成原因、电流的方向及电路中形成电流的条件，都属于围绕电流的基础性问题，要求熟记课本相关知识。
 10.【答案】A 【解析】解：
A、图中滑片右侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度减小，则连入电路的电阻变小，故A符合题意。
B、图中同时接入上方两接线柱，相当于接入一导线，滑片移动时，连入电路的电阻为0，故B不合题意；
C、图中同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，连入电路的电阻不变，故C不合题意；
D、图中滑片左侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度增大，连入电路的电阻变大，故D不合题意。
故选：A。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。
滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变小，则连入电路的电阻丝长度变短。
本题考查了滑动变阻器的接法；要使滑动变阻器接入电路的电阻变大或变小，关键是要看下边的接线柱接哪个。
 11.【答案】B 【解析】解：能量的转化是遵循守恒定律的，不会越来越少，A说法错误；
B.不同形式的能量在发生相互转化时，会存在能量的损失，所以热机不能将内能全部转化为机械能，有热的损失，B说法正确；
C.永动机是不可以制成的，违背能量守恒定律，C说法错误；
D.不同形式的能量是可以相互转化的，即电能可以转化为机械能，机械能也可以转化为电能，D说法错误。
故选：B。
能量既不会消灭，也不会创生，它只会从一种形式转化为另一种形式，或者从一个物体转移到另一个物体。而在转化和转移的过程中，能的总量保持不变。这就是能量转化和守恒定律。
本题是对能量的转化与守恒的理解，主要抓住不同形式的能量是可以相互转化的，并且在转化过程中遵循守恒定律就能很好解答本题。
 12.【答案】A 【解析】解：A、钢铁在火炉中熔化，是因为内能由火传递给钢铁，使钢铁的内能增大，温度升高，到达熔点而熔化，属于能量的转移，符合题意；
B、瓶塞被水蒸气顶开，是水蒸气对瓶塞做功，内能转化为机械能，是能量的转化过程，不符合题意；
C、钻木取火过程中，消耗机械能，转化为内能，使木头的内能增加、温度升高，从而燃烧，属于能的转化，不符合题意；
D、人造地球卫星的太阳能光电池工作时消耗太阳能，得到了电能，故它在工作时把太阳能转化为电能，属于能的转化，不符合题意。
故选：A。
能量转化是生活中普遍存在的一种现象；判断时，首先要搞清实例中涉及到哪些能量，再根据具体情况做出判断。
掌握能量守恒定律。正确理解生活中的能的转移和转化。
 13.【答案】B 【解析】解：
A、图中缺少电源，灯泡不能工作，故A错误；
B、图中有灯泡、开关，电源，闭合开关后灯泡可以正常工作，电压表测量右边灯两端的电压，电压表连接正确，故B正确；
C、图中不管开关是否闭合，右边灯泡短路，不亮，故C错误；
D、图中两灯泡并联，但电流表正负接线柱接反了，故D错误。
故选：B。
完整的电路由电源、用电器、开关、导线组成；
电压表要并联在电路中，正负接线柱要接正确；
用电器短路部分电路短路：是指用一根导线将某用电器的两端直接连接起来。
电流表要串联在电路中，正负接线柱要接正确。
本题的关键是知道电路的基本组成，同时知道电压表和电流表的正确接法。
 14.【答案】A 【解析】解：AB、由图可知，电路中电流的路径有一条，是串联电路，两个灯泡串联，串联电路中各处的电流是相同的，则通过灯的电流等于灯的电流，故A正确，B错误；
C、因不知两灯泡的规格，所以不能确定两端电压与两端电压相等，故C错误；
D、串联电路中，各用电器相互影响，若灯丝烧断，灯不能发光，故D错误。
故选：A。
根据电流的路径判定电路的连接方式，串联电路中各用电器相互影响，根据欧姆定律分析通过灯泡的电压关系。
本题考查了电路的辨别、欧姆定律的应用、并联电路的工作特点，属于基础题。
 15.【答案】D 【解析】解：A、晶体熔化过程中，吸热但温度不变，故A错误；
B、热量是过程量，不能说含有或者具有热量，故B错误；
C、热传递的条件是存在温度差，因此温度相同的物体接触时不可能发生热传递，故C错误；
D、分子运动的快慢与温度有关，物体的温度越高，分子无规则运动越剧烈，故D正确。
故选：D。
晶体熔化过程中，吸热但温度不变；
热量是过程量，就是说，热量只存在于热传递过程中，只能说吸收或放出热量，热量传递等；
热传递的条件是存在温度差；
物体分子无规则运动的快慢与温度有关。
本题考查的是学生对影响物体内能大小的因素的理解以及内能、温度与热量三者之间的关系，还有能量转化知识的掌握，是中考的热点。
 16.【答案】B 【解析】【分析】
本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案。
【解答】
A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；
B、只闭合开关时绿灯亮，只闭合开关时红灯亮，两灯独立工作，互不影响，故B正确；
C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；
D、当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。故D不正确。
故选B。  17.【答案】B 【解析】解：
甲球排斥乙球，则甲、乙带同种电荷，故A错误，B正确；
乙球吸引丙球，丙有可能带异种电荷，也有可能不带电，故CD错误。
故选：B。
根据带电体的性质和电荷间的作用规律可知：两个物体相互吸引，有三种带电情况：一个带正电，一个带负电；一个带正电，一个不带电；一个带负电，一个不带电；两个物体相互排斥，则都带同种电荷。由此入手分析即可确定甲乙丙三者的带电情况。
在根据物体间的作用规律判定物体带电情况时，要注意两者相互吸引有两种可能：异种电荷相互吸引；带电体具有吸引轻小物体的性质。因此考虑问题要全面。
 18.【答案】D 【解析】解：
A、组成物质的分子永不停息地做无规则的运动，因此任何物体都有内能，的物体也具有内能，故A错误；
B、机械能是物体由于机械运动而具有的能，内能的大小与机械能的大小没有必然联系，故B错误；
C、做功和热传递都可以改变内能，物体内能增加，可能是从外界吸收了热量，也可能是外界对物体做了功，故C错误；
D、物体的内能大小跟质量、温度、状态有关，同一物体温度升高，内能增大，故D正确。
故选：D。
一切物体都有内能；
机械能是物体由于机械运动而具有的能；内能的大小跟质量、温度、状态有关；
改变内能的方式有：做功和热传递；
同一物体，温度越高，内能越大。
本题主要考查学生对内能、温度的定义，影响内能的因素以及改变内能方式的理解，属于综合性题目。
 19.【答案】伏特  220 V 36V 【解析】解：电压的基本单位是伏特。中国家庭电路电压为220V；对人体的安全电压不高于36V。
故答案为：伏特；220V；36V。
电压的基本单位是伏特。
记住一些生活中常见的电压值，如：一节干电池的电压是；一节铅蓄电池的电压是2V；手机电池电压；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V。
知道电压单位，记住常见电压值，可解答此题。
 20.【答案】无规则运动  斥力 【解析】解：
扩散现象是由于分子无规则运动形成的；固体和液体很难被压缩，是由于分子之间存在斥力。
故答案为：无规则运动；斥力。
分子热运动理论的内容：一是物质是由分子构成的；二是构成物质的分子都在不停地做无规则运动；三是分子间存在相互作用力--引力和斥力。
本题主要考查学生对分子动理论知识的了解和掌握，是一道基础题。
 21.【答案】并联；串联 【解析】解：因为教室中的电灯和吊扇可以单独工作，并且又互不影响，因此教室中的电灯和吊扇之间为并联连接；开关与被控制的电灯为串联连接；
故答案为并联，串联．
并联电路中各用电器既可以单独工作，又互不影响；而控制用电器的开关与用电器是串联连接．
此题主要考查了家庭电路中电路的连接情况，是一道基础性题目．
 22.【答案】负  电能 【解析】解：由电压表的使用规则可知，锌片接电压表的负接线柱，故锌片是盐水电池的负极；盐水电池将化学能转化为电能。
故答案为：负；电能。
电压表的使用规则是：①并联在电路中；②电流从正接线柱流入，从负接线柱流出；③所测电压不能超过电压表的量程；
盐水电池将化学能转化为电能。
明确电压表的使用方法以及电源的能量转化情况，可解答此题。
 23.【答案】白雾  水蒸气液化成小水珠  减少  降低 【解析】解：由实验现象可知，当塞子从瓶口跳起来时，可以看到瓶内会出现白雾；这是因为瓶内的空气膨胀做功时，瓶内空气的内能减小，温度降低，使瓶内空气中的水蒸气液化成小水珠，从而形成白雾。
故答案为：白雾；水蒸气液化成小水珠；减少； 降低。
做功可以改变物体的内能，对物体做功，内能增大，物体对外做功，内能减小。
本题考查了做功改变内能的实验以及液化现象，属于基础知识的考查，比较简单。
 24.【答案】铁块  铝块 【解析】解：
质量相同的铁块和铝块，因为铁的比热容小于铝的比热容，吸收相同的热量后，由可知，铁块的温度升高的多；
质量相同的铁块和铝块，铝的比热容大，降低相同的温度，由可知，铝块放出的热量多。
故答案为：铁块；铝块。
由吸热公式可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多；
由放热公式可知，质量相同的不同物质，降低相同的温度，比热容大的放出的热量多，比热容小的放出的热量少。
本题考查了学生对吸热公式和放热公式掌握和运用，理解并记住：质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出的热量多。
 25.【答案】串联  C 电流表的正负接线柱反接   【解析】解：电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C、三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表。
电流表指针反偏说明：电流表的正负接线柱接反了；
由丙图可知电流表的量程为，分度值为，所以电流表的示数为。
故答案为：串联；C；电流表的正负接线柱反接；。
电流表使用时要串联在电路中，要测量并联电路中干路的电流，分析图中A、B、C、三点，哪一点在干路上，就将那一点断开接入电流表。
根据电流表的正确使用：电流必须从正接线柱流入负接线柱流出进行判断指针反偏的原因；根据电流表的量程和分度值读出电流表的示数。
本题考查了电流表的使用、正确的使用和读数，以及干路和支路的区分，是一道较为简单的实验题。
 26.【答案】相同；加热时间；乙；甲 【解析】解：
探究“比较不同物质吸热的情况”实验，根据控制变量法，应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中；
用相同的电加热器加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的；
由表中实验数据可知，同样加热，甲升高，乙升高时，乙升温较快；
若两液体升高相同的温度，甲需要加热更长的时间，即吸收更多的热量，所以甲物质的吸热能力强．
故答案为：相同；加热时间；乙；甲．
比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答题；用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体升高相同的温度，吸收的热量越多，液体吸热能力越强．
本题考查了实验注意事项、实验数据分析，应用控制变量法是正确解题的关键，熟练应用控制变量法、分析表中实验数据即可解题．
 27.【答案】断开  断路   【解析】解：为保护电路安全，连接电路时，开关应断开；
闭合开关后，灯、均不发光，说明电路中可能有断路故障，而电压表有示数且大小接近3V，说明此时电压表的正负接线柱与电源两极相连，则与电压表并联的那部分电路断路，故灯发生断路；
由实物电路图可知，电压表测量两端的电压，电压表选择的是量程，由图乙可知，对应的分度值为，此时的示数为，即灯两端的电压为；
因为灯、串联，电源电压为3V，所以两端电压为。
故答案为：断开；断路    ；。
为保护电路安全，在拆接电路时，开关应处于断开状态；
闭合开关灯泡不发光，原因有两个：断路或短路。具体原因从电流表、电压表有无示数判断故障；
读取电压表示数时，首先要明确选择的量程和对应的分度值，然后根据指针位置读出示数；
根据串联电路各用电器两端的电压之和等于电源电压，求两端电压。
本题考查学生对于“探究串联电路的电压关系”实验的理解和掌握，熟知实验的原理与操作中的注意问题是解答的关键。
 28.【答案】解：由题可知：，，，
水吸收的热量：



答：水吸收了的热量。 【解析】知道水的比热容、质量、初温和末温，根据求出水吸收的热量；
本题考查了的吸热公式的应用，属于基础题。
 29.【答案】解：
由电路图可知，两灯并联，电流表测通过电流，测通过的电流，电流表A测干路电流I，
所以测通过的电流，通过的电流为；
根据并联电路电流的规律可得，通过的电流：
。
答：通过灯的电流是。 【解析】分析电路的连接，根据电路的电流规律解答。
本题考查并联电路电流特点的应用，解题的关键是正确分析电路的连接方式以及电流表的作用。
 30.【答案】解：不计热量损失时，则有，
由得：需要完全燃烧煤油的质量：
，
煤油完全燃烧放出的热量：

该煤油炉的效率，
答：若不计热量损失，需要完全燃烧30克煤油；
若实际燃烧了50克的煤油，该煤油炉的效率是。 【解析】一壶水要烧开需要吸收的热量，根据可求需要完全燃烧多少克煤油；
已知煤油质量5kg，煤油的热值为，根据可求出5kg煤油完全燃烧放出的热量。然后载根据可求出煤油炉的效率。
本题考查学生对燃料燃烧放出热量公式和热传递过程中吸热公式，及热效率公式的灵活运用。
