中考物理复习第23课时了解电路课后练课件

这是一份中考物理复习第23课时了解电路课后练课件，共21页。PPT课件主要包含了基础练，玻璃棒到金属球，能力练，不相同，L1断路，创新练等内容，欢迎下载使用。

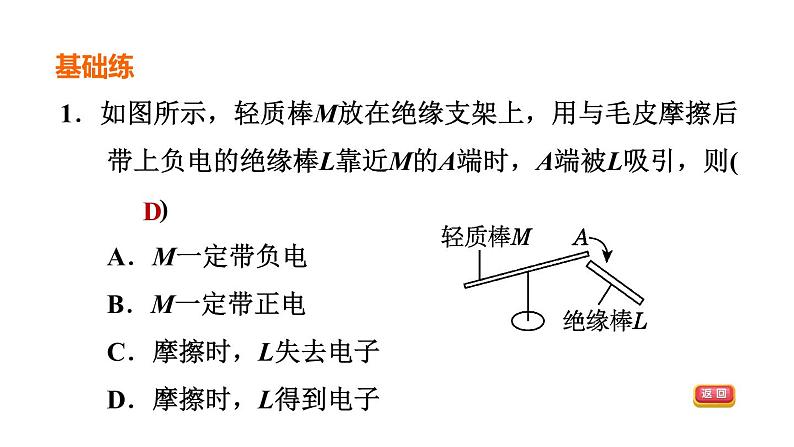

1．如图所示，轻质棒M放在绝缘支架上，用与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则(　　)A．M一定带负电B．M一定带正电C．摩擦时，L失去电子D．摩擦时，L得到电子

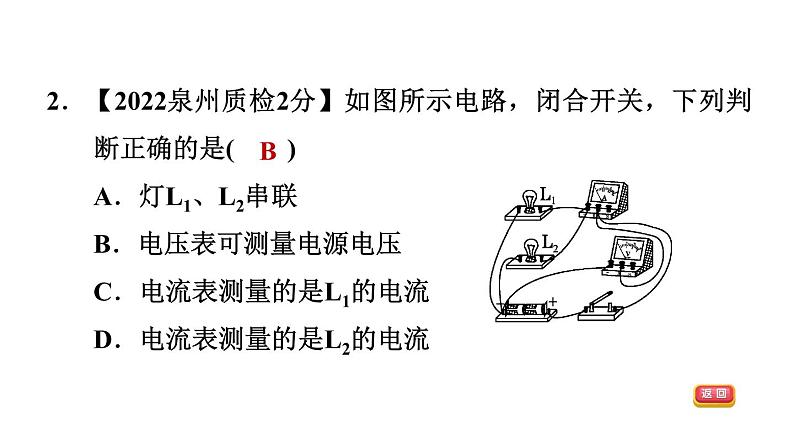

2．【2022泉州质检2分】如图所示电路，闭合开关，下列判断正确的是(　　)A．灯L1、L2串联B．电压表可测量电源电压C．电流表测量的是L1的电流D．电流表测量的是L2的电流

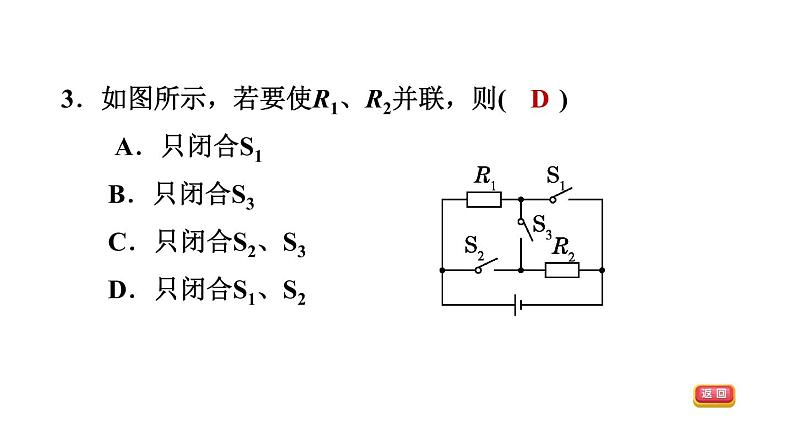

3．如图所示，若要使R1、R2并联，则(　　) A．只闭合S1 B．只闭合S3C．只闭合S2、S3 D．只闭合S1、S2

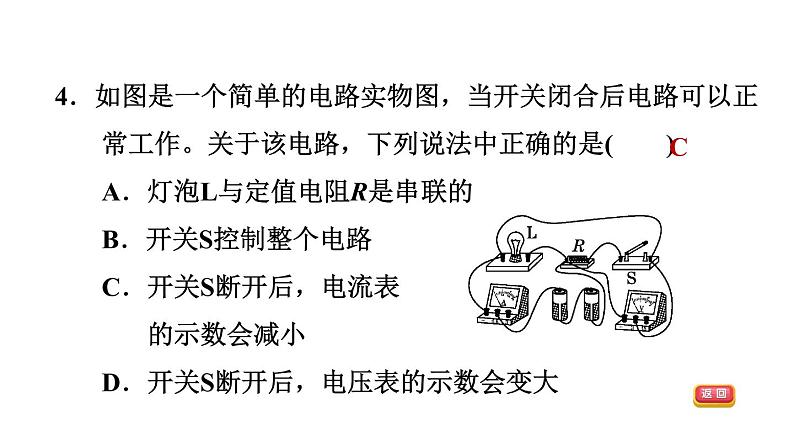

4．如图是一个简单的电路实物图，当开关闭合后电路可以正常工作。关于该电路，下列说法中正确的是(　　)A．灯泡L与定值电阻R是串联的B．开关S控制整个电路C．开关S断开后，电流表 的示数会减小D．开关S断开后，电压表的示数会变大

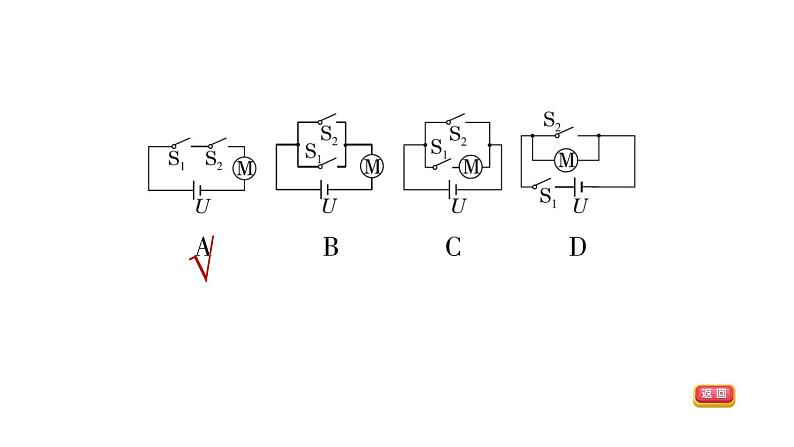

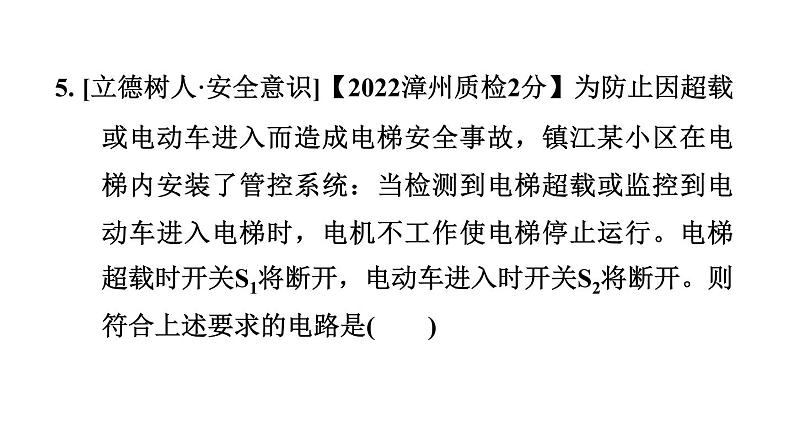

5. [立德树人·安全意识]【2022漳州质检2分】为防止因超载或电动车进入而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关S1将断开，电动车进入时开关S2将断开。则符合上述要求的电路是(　　)
6．【2022苏州】使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是(　　)
7．【2022遂宁】用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开(如图)，金属箔因失去电子带上__________电荷，接触瞬间电流的方向是__________________(填“金属球到玻璃棒”或“玻璃棒到金属球”)。
8．【2022自贡】在如图所示电路中，当甲、乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是________联。当甲、乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是________联。(均填“串”或“并”)
9．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U－I关系如图所示。在确保电路安全的前提下，两灯串联使用，电路两端的最大电压是________V；两灯并联使用，干路中最大电流是________A。
【点拨】根据图像可知，甲灯两端电压为额定电压12 V时，通过甲的额定电流为0.75 A；乙灯两端电压为额定电压6 V时，通过乙的额定电流为0.9 A。为确保电路安全，两灯串联时，电路中的最大电流I＝I甲＝0.75 A，此时甲灯正常发光(其两端电压为12 V)，由图像可知，当通过乙灯泡的电流为0.75 A时，乙灯泡两端电压为4 V，因串联电路两端电压等于各部分电压之和，所以电路两端允许加的最大电压U串＝U甲＋U乙′＝12 V＋4 V＝16 V。
为确保电路安全，并联电路两端的最大电压为6 V，由图像可知，甲、乙两端电压为6 V时，I甲′＝0.45 A，I乙＝0.9 A，因为并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流I并＝I甲′＋I乙＝0.45 A＋0.9 A＝1.35 A。
【答案】16；1.35
10．如图，电源电压不变，R1＝3 Ω，R2＝6 Ω，当S1闭合，S2断开，甲、乙都是电流表时，则电流表的示数之比I甲∶I乙＝________；当S1、S2都闭合，甲、乙都是电压表时，R1、R2消耗的总功率与R1消耗功率之比为P总∶P1＝________。
11．如图甲是小明“探究串联电路的电压规律”的实验电路图。(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应________(填“相同”或“不相同”)。
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得的数据分别是UAB＝3 V，UBC＝0 V，UAC＝3 V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是________________。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是________ V；为了使实验结果更准确，接下来小明应该：断开开关，________________________。
电压表改接0～3 V量程
(4)正确实验后，小明用电压表测出UAB、UBC、UAC，记录如下表所示，小明分析多组数据得出结论：________________________________________。(请使用文字叙述)
串联电路的总电压等于各部分电压之和
12. [物理观念](1)薄膜塑料袋的袋口合在一起，有时很难张开。如果把塑料袋在衣服上摩擦几下，就容易分开了，这是为什么？
答：(1)摩擦使塑料袋带电，而且两片塑料薄膜带上同种电荷，由于同种电荷互相排斥，所以就很容易分开了。
