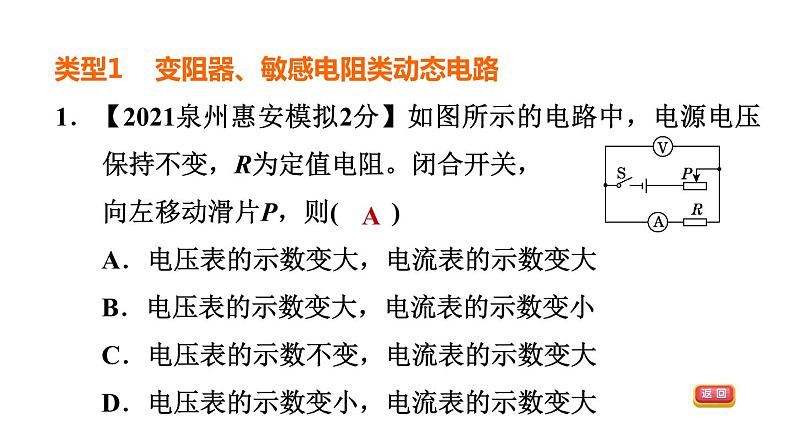

1．【2021泉州惠安模拟2分】如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，则(　　)A．电压表的示数变大，电流表的示数变大B．电压表的示数变大，电流表的示数变小C．电压表的示数不变，电流表的示数变大D．电压表的示数变小，电流表的示数变大
类型1 变阻器、敏感电阻类动态电路

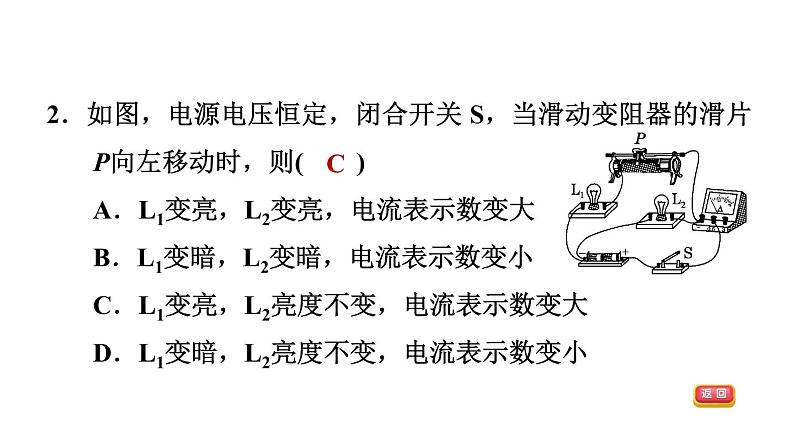

2．如图，电源电压恒定，闭合开关 S，当滑动变阻器的滑片P向左移动时，则(　　)A．L1变亮，L2变亮，电流表示数变大B．L1变暗，L2变暗，电流表示数变小C．L1变亮，L2亮度不变，电流表示数变大D．L1变暗，L2亮度不变，电流表示数变小
3．【2022龙东】如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是(　　)A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大

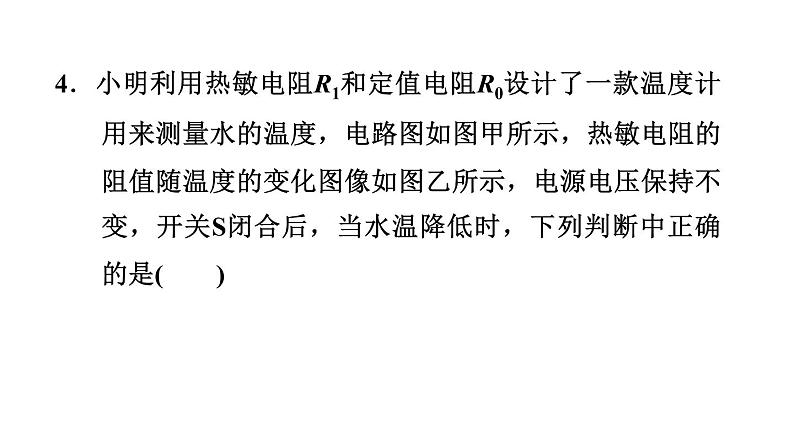

4．小明利用热敏电阻R1和定值电阻R0设计了一款温度计用来测量水的温度，电路图如图甲所示，热敏电阻的阻值随温度的变化图像如图乙所示，电源电压保持不变，开关S闭合后，当水温降低时，下列判断中正确的是(　　)
A．电路中的电流变大，电压表示数变小B．电路的总功率变小，电压表示数变小C．电路中的电流变小，电压表示数变大D．电路的总功率变小，电压表示数变大

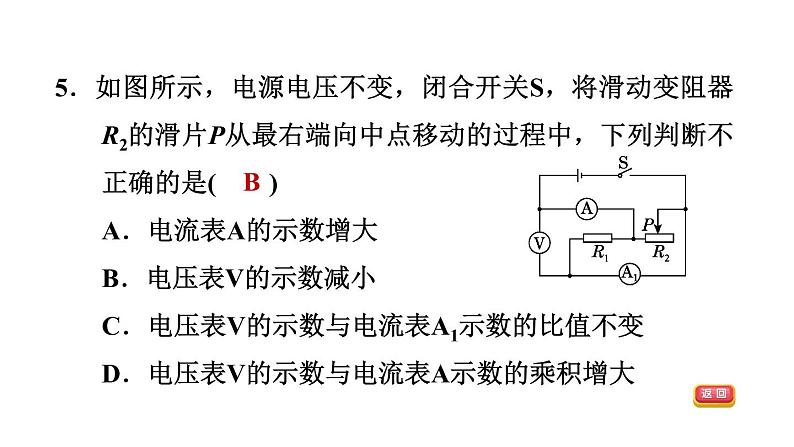

5．如图所示，电源电压不变，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动的过程中，下列判断不正确的是(　　)A．电流表A的示数增大B．电压表V的示数减小C．电压表V的示数与电流表A1示数的比值不变D．电压表V的示数与电流表A示数的乘积增大
6．【2022泉州质检2分】水平地面上的绝缘平板小车内竖直固定着一个压敏电阻R，与定值电阻R0、电流表、电源组成如图电路。压敏电阻旁紧靠一个重物M，重物M可左右移动，压敏电阻R阻值随压力的增大而减小。电源电压保持不变，闭合开关后，若某一时刻小车向左做减速运动，则(　　)
A．电阻R阻值减小，电流表示数增大B．电阻R阻值减小，电流表示数减小C．电阻R阻值增大，电流表示数增大D．电阻R阻值增大，电流表示数减小
7. [科学探究]为了让植物叶片保持一定的含水量，小敏想设计一个检测报警电路，当叶片含水量过低时会提醒主人浇水。查阅资料后发现有一种由石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。于是她设计了如图所示电路，电源电压不变，将湿敏电阻R附着在叶片上，当叶片含水量降到过低时(　　)
A．电压表示数增大B．指示灯亮了C．控制电路总电阻增大D．控制电路总功率减小
8．【2022北京改编】如图所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度升高而变小。闭合开关后，当半导体材料温度升高时，电流表示数________，电压表示数________。(均填“增大”“减小”或“不变”)
9．【2022本溪】如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将______(填“变亮”“变暗”或“不变”)。保持滑片位置不动，再闭合开关S2，电压表示数________，电流表示数________。(后两空均填“变大”“变小”或“不变”)
10．【2022西宁】如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数________(填“变大”“不变”或“变小”)，灯泡L1的亮度________。(填“变亮”“不变”或“变暗”)
类型2 开关通断类动态电路
