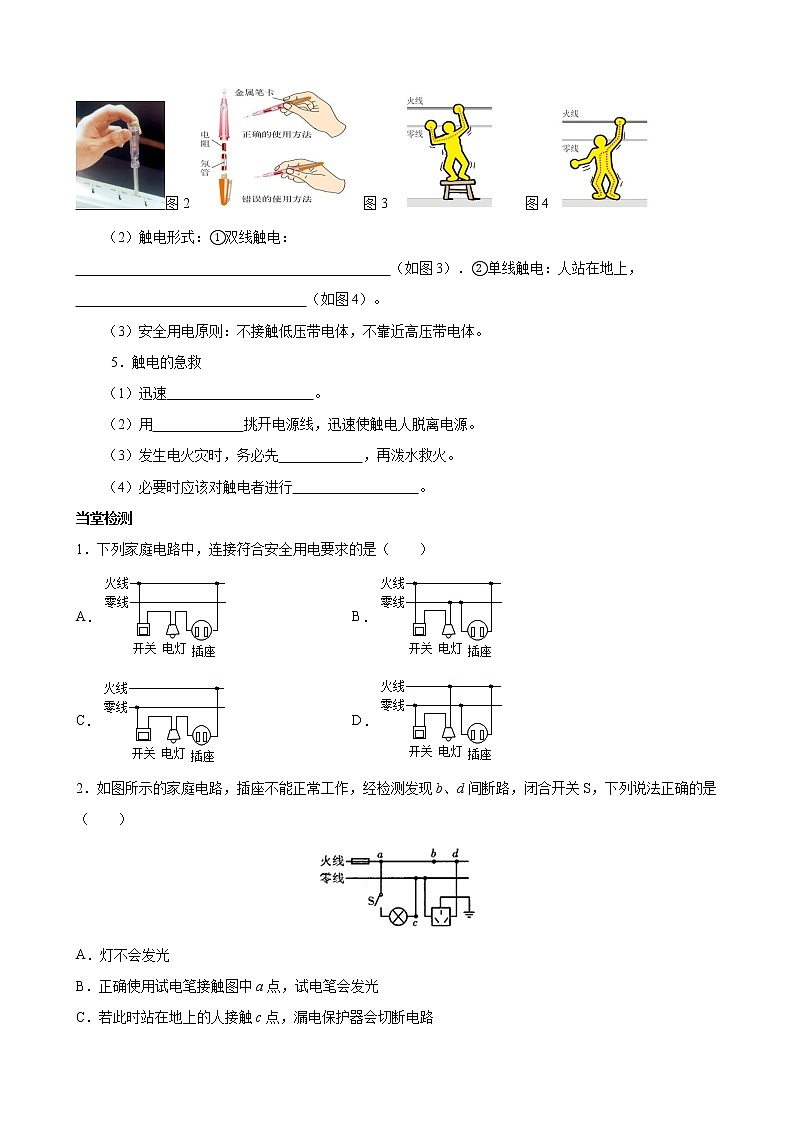

 课时19.1 家庭电路 导学案 一、学习目标1、家庭电路的组成有：          、          、         、         及灯座。2、进户的两条线中，一条                   ， 叫         。另一条叫       ，俗称        。3、用        可以辨别火线和零线。它由笔尖金属体、       、       、笔尾金属体组成。4、给带有金属外壳用电器供电要用        和         。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有             。5、家庭电路中两种触电类型是：    以及                                   。6、如果发生触电事故，要立即             ，或用绝缘的物体挑开电线。二、合作探究1、家庭电路组成：如右图1，家庭电路是由（起电源作用的）       、       、      、       、       、       、      组成。其中电能表用来                 。总开关用来             。保险盒内的保险丝可以在                  时，自动         ，新型的保险装置是           。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。2、火线和零线（1）.进户的两条线中，一条已经与      相连，叫做零线，它与地面间的电压为    ；（2）.另一条线叫做端线，俗称     线，它与地面间有          电压。（3）.要分辨是零线还是火线就要利用一种工具——         （如下图2），3、三线插头和漏电保护器4.两种类型的触电（1）触电原因：家庭电路触电事故，都是人体直接或间接与连通造成的。图2 图3  图4（2）触电形式：①双线触电：                                             （如图3）．②单线触电：人站在地上，                                 （如图4）。（3）安全用电原则：不接触低压带电体，不靠近高压带电体。5．触电的急救（1）迅速                     。（2）用             挑开电源线，迅速使触电人脱离电源。（3）发生电火灾时，务必先            ，再泼水救火。（4）必要时应该对触电者进行                  。当堂检测1．下列家庭电路中，连接符合安全用电要求的是（    ）A． B．C．     D．2．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）A．灯不会发光B．正确使用试电笔接触图中a点，试电笔会发光C．若此时站在地上的人接触c点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则3．小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是 A．开灯后，测电笔接触A，B点时，氖管都发光B．开灯后，测电笔接触A，B点时，氖管都不发光C．熄灯后，测电笔接触A，B点时，氖管都发光D．熄灯后，测电笔接触A，B点时，氖管都不发光4．图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路二、填空题5．空气开关是______________起作用，当两线间电流太大就会自动跳闸。漏电保护装置是_______起作用，如果人接触火线，有额外电流没有通过零线，里面的电磁装置会自动触发，也会跳闸。6．试电笔构造如图所示。氖管中充有稀薄的氖气，当电压达到一定值时，氖气就会导电。电流从一个电极流到另一个电极时，氖气就会发出红光。如果被测的导线是_______线，氖管就发光，如果是_______线，氖管就不变会有电流，就不会发光。            7．插座与用电器一样并联在电路中，分为两孔插座和三孔插座。两孔插座：左_____线_______线， 三孔插座左____线，右_______线上接地线。8．测量用户在一定时间内消耗的电能，进户线第一个就要安装_______。9．一根零线用字母_______表示，零线进户前已经与_______相连。一根火线也叫_______，火线与零线之间有220V电压；零线与大地之间没有电压；火线与大地之间有_______V电压。10．家庭电路是由_______、______、______、______、____、____、______组成的。
参考答案1．B【解析】AC．家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC不符合题意； BD．为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B符合题意、D不符合题意．2．B【解析】AB．由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；C．若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；D．若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误．3．A【解析】AB．开灯后，开关闭合，A、 B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；CD．熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生；故选A。【点睛】家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光．4．B【解析】A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；B、断开开关S时，A点在火线上，所以接触A点时氖管会发光，B点与火线没有直接接触也没有间接接触，所以接触B点时氖管不会发光，故B正确；C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C错误；D、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，若电灯短路，则保险丝烧断，故D错误．5．零线与火线    火线    【解析】[1][2]空气开关是零线与火线起作用，当两线间电流太大就会自动跳闸。漏电保护装置是火线起作用，如果人接触火线，有额外电流没有通过零线，里面的电磁装置会自动触发，也会跳闸。6．火    零    【解析】[1][2]火线与大地间有电压，零线与大地间没有电压，因此当被测导线是火线时，氖管才发光，零线时，氖管不发光。7．零    火    零    火    【解析】[1][2][3][4]插座都是左零右火上接地。三孔上接地。即左边接零线，右边接火线，上边接地线。8．电能表【解析】电能表是测量用户在一定时间内消耗的电能。进户线第一个就要安装电能表。9．N    大地    端线    220    【解析】[1][2][3][4]进户线有两根，一根是零线，用字母N表示，零线进户前已经与大地相连，另一根是火线也叫端线，用字母L表示，火线与零线间电压为220V，火线与大地之间电压也是200V。10．进户线    电能表    总开关    保险装置    插座    开关    用电器    【解析】[1][2][3][4][5][6][7]家庭电路是由进户线、电能表、总开关、保险装置、插座、开关、用电器组成的。
