【期末复习】2022-2023学年初三上册物理期末综合测试卷（基础卷）

这是一份【期末复习】2022-2023学年初三上册物理期末综合测试卷（基础卷），共28页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。
九年级上册物理综合测试卷（基础卷）（原卷版）
（考试时间：90分钟 试卷满分：100分）
测试范围：苏科版九年级下册第11-14章。
第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022春•延庆区期末）作为国际通用测量语言的国际单位制，极大地方便了国际交流。在国际单位制中，功的单位是（　　）
A．千克 B．牛顿 C．焦耳 D．帕斯卡
2．（2022春•曹县期末）杆秤是一种中国传统的称量工具，凝聚着中国人的智慧。如图所示，O为杆秤提纽，OA＝8cm，秤砣质量m＝0.2kg，不挂重物和秤砣时，手提提纽，杆秤可水平平衡。用它称鱼，当OB＝40cm时，杆秤再次水平平衡，则鱼的质量为（　　）

A．1.0kg B．0.8kg C．0.6kg D．0.4kg
3．（2022春•龙泉驿区期末）如图所示情境中，关于做功的说法不正确的是（　　）

A．小杨从滑梯上滑下，没有力对他做功
B．小红用力搬石块但未搬动，她搬石块的力没做功
C．工人沿斜面将木箱推上车，他推箱子的力做了功
D．人提重物站在直行电梯上，电梯水平匀速移动，人对重物没做功
4．（2021秋•西林县校级期末）用相同的加热器，在相同的环境下，对甲、乙两种质量相同的物质同时持续加热，其温度随时间变化的图像如图所示，下列说法不正确的是（　　）

A．甲物质的沸点可能是80℃
B．乙物质的熔点可能是60℃
C．甲物质的比热容大于乙物质的比热容
D．甲、乙两种物质在6～10min的内能不断增加
5．（2021秋•梁平区期末）如图所示，用同样的装置进行“比较不同物质的吸热本领”和“比较不同燃料的热值”的实验，则以下说法中正确的是（　　）

A．这两个实验都要控制被加热的物质的质量一样
B．这两个实验都要控制被加热的物质的种类一样
C．前一实验中，加热相同时间后，比热容大的物质吸收热量一定多
D．后一实验中，加热相同时间后，若温度计示数升高得越多，则该燃料的热值一定越大
6．（2021秋•永顺县期末）同学们在实验室中利用电压表测量小灯泡电压时，画出下面几种电路图，其中正确的是（　　）
A． B．
C． D．
7．（2021秋•陇西县校级期末）两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，则（　　）
A．A中负电荷通过棒流向B，使B中的两金属片带同种电荷张开
B．B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开
C．金属棒中电流方向从B流向A，B带正电荷
D．金属棒中电流方向从A流向B，B带正电荷

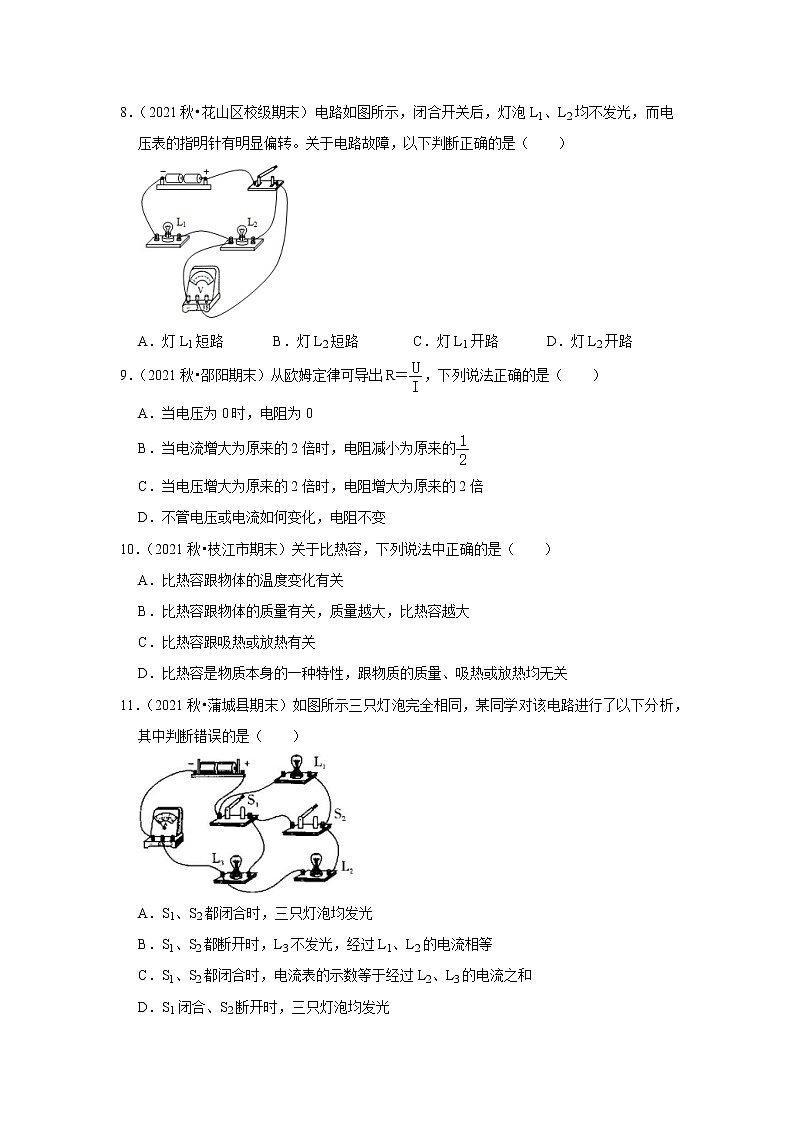

8．（2021秋•花山区校级期末）电路如图所示，闭合开关后，灯泡L1、L2均不发光，而电压表的指明针有明显偏转。关于电路故障，以下判断正确的是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路
9．（2021秋•邵阳期末）从欧姆定律可导出R＝，下列说法正确的是（　　）
A．当电压为0时，电阻为0
B．当电流增大为原来的2倍时，电阻减小为原来的
C．当电压增大为原来的2倍时，电阻增大为原来的2倍
D．不管电压或电流如何变化，电阻不变
10．（2021秋•枝江市期末）关于比热容，下列说法中正确的是（　　）
A．比热容跟物体的温度变化有关
B．比热容跟物体的质量有关，质量越大，比热容越大
C．比热容跟吸热或放热有关
D．比热容是物质本身的一种特性，跟物质的质量、吸热或放热均无关
11．（2021秋•蒲城县期末）如图所示三只灯泡完全相同，某同学对该电路进行了以下分析，其中判断错误的是（　　）

A．S1、S2都闭合时，三只灯泡均发光
B．S1、S2都断开时，L3不发光，经过L1、L2的电流相等
C．S1、S2都闭合时，电流表的示数等于经过L2、L3的电流之和
D．S1闭合、S2断开时，三只灯泡均发光
12．（2021秋•梁平区期末）如图所示，电源电压保持6V不变，R1＝5Ω，R3＝15Ω，滑动变阻器R2标有“15Ω 2A”字样，下列说法正确的是（　　）

A．当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表示数为3V
B．当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
C．当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D．当R2的滑片P在a端，闭合S、S1、S2时，电流表示数为1.2A，电压表的示数为0
二、填空题（本题共10小题，每题2分，共20分）
13．（2022春•叙州区期末）如图所示，用力F将重为20N的物体A沿水平方向拉绳子的一端，使物体A以0.2m/s的速度向左匀速运动5s的过程中，弹簧测力计的示数为3N。不计滑轮、绳、弹簧测力计的重力及摩擦，则物体A与水平面的摩擦力为 　 　N，拉力F做功的功率为 　 　W。

14．（2022春•定远县校级期末）在探究杠杆的平衡条件实验中，未挂钩码时，发现杠杆左低右高，应将左侧的螺母向 　 　调节。如图所示，用弹簧测力计在A点对杠杆施加竖直向上的拉力，若杠杆一直保持在水平位置平衡，只将弹簧测力计逐渐向右倾斜到图中虚线的位置，弹簧测力计的示数将 　 　（选填“变大”“变小”或“不变”）。
15．（2021秋•井研县期末）质量为2kg的干木柴完全燃烧，所放出的热量为 　 　J，燃烧一半后，干木柴的热值 　 　（选填“变大”、“不变”或“变小”）。（已知：干木柴的热值为1.2×107J/kg）。
16．（2021秋•雨山区校级期末）如图AOB是光滑的轨道，A点的高度大于B点，让小球从A点由静止开始自由下滑，沿轨道AOB到达B点后离开（不计空气阻力）。则小球离开B点后的运动轨迹最符合实际的是 　 　（选填“a”、“b”、“c”或“d”），小球到达B点时的机械能 　 　（选填“变大”、“不变”或“变小”）。

17．（2021秋•阿瓦提县期末）串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，安装在教室里的几盏日光灯是 　 　联的。家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是 　 　联在电路中的。
18．（2021秋•鹤壁期末）如图所示，如果闭合开关S2，断开开关S1，S3，则灯L1　 　，灯L2　 　（均选填“发光”或“不发光”）；为了保护电路安全，实验中不能同时闭合开关 　 　。

19．（2021秋•东湖区校级期末）小林想了解导体电阻的影响因素，找来一根铅笔芯，如图所示是他用实验室的器材设计的实验电路。闭合开关，夹子A向右移动的过程中，灯泡的亮度应该 　 　（选填“变亮”、“变暗”或“不变”）；然而实际实验过程中，小林发现亮度变化不明显，他应该换用更 　 　（选填“粗”或“细”）的铅笔芯完成实验。

20．（2021秋•赣州期末）如图所示是小明家台灯亮度调节旋钮的结构图，它实质是一个 　
　 ，A、B、C是它的三个接线柱，P为旋钮触片，将该装置接入电路中，当顺时针旋转旋钮触片时，灯泡亮度变亮，则应将接线柱 　 　（选填“A、B”、“B、C”或“A、C”）连接入电路中。

21．（2021秋•于洪区期末）如图所示，电源电压恒定，开关S闭合后，当滑动变阻器的滑片P向a端滑动过程中，电压表示数 　 　，灯泡的实际功率 　 　。（填“变大”、“变小”或“不变”）

22．（2022春•贵溪市期末）如图所示，斜面高为1m，长为3m，现用500N平行于斜面向上的拉力F将重为900N的木箱从斜面底端匀速拉到斜面顶端，此过程中斜面的机械效率为 　 　，斜面对木箱的摩擦力大小为 　 　N。

三．解答题（本题共8小题，共55分）
23．（3分）（2022春•阳信县期末）要想拉动汽车，在图中画出最省力的绳子绕法。

24．（3分）（2022春•丰城市校级期末）在图中填上电流表或电压表，使两个灯泡都能发光。

25．（5分）（2022春•鲤城区校级期末）如图是智慧小组“测滑轮组的机械效率”的实验装置，测得的实验数据如表。
次数
物重G/N
物体上升高度h/m
拉力F/N
绳端移动距离s/m
机械效率η
1
1
0.1
0.6
0.3
55.6%
2
2
0.1
1.0
0.3
66.7%
3
4
0.1
1.8
0.3

（1）实验过程中，应竖直向上 　 　拉动弹簧测力计；
（2）第3次实验中滑轮组的机械效率约为 　 　。
（3）分析表中实验数据可知，同一滑轮组，物重 　 　，滑轮组的机械效率越高；
（4）若在第3次实验中，物体上升的速度为0.1m/s，则拉力F的功率为 　 　W；
（5）创新小组也利用重为1N、2N、4N的物体进行三次实验，每次测得的机械效率均大于智慧小组的测量值，则创新小组测量值偏大的原因可能是 　 　。（填字母）
A.测拉力时，弹簧测力计末调零，指针指在零刻度线下方
B.弹簧测力计每次拉动物体时均加速上升
C.所使用的动滑轮的重力小于智慧小组的

26．（4分）（2021秋•雷州市校级期末）某学习小组计划探究电流与电阻的关系，设计的电路如图甲所

（1）根据甲图把乙图的电路连接完整。（要求变阻器滑片向右滑动时，电路中电流变大）
（2）在闭合开关进行实验前，滑动变阻器的滑片应位于 　 　（逸填“A”或“B”）端。
（3）为得到多组实验数据，进行实验时需要更换连入电路中的定值电阻，每次更换定值电阻后，都需要调节滑动变阻器，使电压表的示数 　 　。
（4）某次实验时，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压，电流表示数为零，则电路中的故障是 　 　。
（5）某同学分析实验数据发现在电压一定的情况下电流与电阻成反比，于是他作出了如图丙所示的I﹣图线，则实验中该同学加在电阻两端的电压为 　 　V。
27．（9分）（2022春•南宁期末）一辆质量为1.6×104kg的新能源汽车在平直公路上匀速行驶，汽车受到的阻力为1.6×103N，匀速行驶1000m，用时50s，求汽车匀速行驶的过程中：
（1）汽车的速度；
（2）50s内汽车牵引力所做的功；
（3）汽车发动机的功率。




28．（12分）（2022春•叙州区期末）工人师傅搬运货物时，在地面和卡车的车厢间倾斜放置一长木板搭成斜面将地面上的货物沿斜面匀速拉上车厢，如图所示，已知车厢高1.5m，木板长3m，货物质量为50kg，用绳子将货物从地面匀速拉到车厢时，沿斜面向上的拉力F＝300N。（忽略绳子重力，g取10N/kg）求：
（1）货物受到的重力。
（2）该过程中拉力F做的功。
（3）该斜面的机械效率。
（4）货物在斜面上受的摩擦力大小。



29．（10分）（2021秋•定远县期末）为了加强爷爷的体能锻炼，小强给他买了一个电子拉力计，其工作原理如图所示。弹簧右端和金属滑片P固定在一起，弹簧的电阻和P与R间的摩擦均忽略不计，R是一根长为24cm的均匀电阻丝，定值电阻为Ro，电源电压U＝6V，请你解答下列问题：
（1）闭合开关，当通过拉环用较大力将滑片P拉至b端时，电流表读数为1A，当拉环不受力时，滑片P处于a端，电流表读数是0.2A，则电阻丝R的阻值是多少？
（2）当电流表读数为0.3A时，弹簧被拉长了多少？



30．（10分）（2022春•沂源县期末）神舟十三号，是中国载人航天工程发射的第十三艘飞船，是中国空间站关键技术验证阶段第六次飞行，也是该阶段最后一次飞行任务。
2022年4月16日9时56分，神舟十三号载人飞船返回舱在内蒙古的东风着陆场成功着陆。返回舱返回时会重新进入大气层，气流千变万化将使高速飞行的返回舱难以保持固定的姿态，因此必须把返回舱做成不倒翁的形状，底大头小（如图），不怕气流的扰动.另外，着陆反推发动机是神舟十三号飞船上的重要设备，在返回舱距离地面1米时，4台反推着陆发动机同时点火，启动反推火箭向下喷射高温气体，以巨大的反推力来减缓落地速度，从而减轻了航天员着陆过程中受到的过载冲击。神舟十三号载人飞行任务取得圆满成功，标志着中国航天又站在了一个新的起点。
（1）4台反推着陆发动机同时点火，启动反推火箭向下喷射高温气体，对飞船施加制动力，这说明力的作用是 　 　的，使飞船制动的施力物体是 　 　。
（2）返回舱做成不倒翁的形状是为了 　 　。
（3）返回舱减速落地过程中重力势能是否转化为动能？　 　
（4）返回舱在穿越大气层过程中，和大气层摩擦会产生两千多摄氏度的高温，为确保宇航员的生命安全，返回舱的外壳应该选用 　 　（选填“导热性“或“隔热性“）好的材料制成。


九年级上册物理综合测试卷（基础卷）（解析版）
（考试时间：90分钟 试卷满分：100分）
测试范围：苏科版九年级下册第11-14章。
第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022春•延庆区期末）作为国际通用测量语言的国际单位制，极大地方便了国际交流。在国际单位制中，功的单位是（　　）
A．千克 B．牛顿 C．焦耳 D．帕斯卡
【答案】C。
【解答】解：在国际单位制中，
A、质量的基本单位是千克，故A不符合题意；
B、力的基本单位是牛顿，简称牛，故B不符合题意；
C、功和各种能量的基本单位是焦耳，简称焦，故C符合题意；
D、压强的基本单位是帕斯卡，简称帕，故D不符合题意。
故选：C。
2．（2022春•曹县期末）杆秤是一种中国传统的称量工具，凝聚着中国人的智慧。如图所示，O为杆秤提纽，OA＝8cm，秤砣质量m＝0.2kg，不挂重物和秤砣时，手提提纽，杆秤可水平平衡。用它称鱼，当OB＝40cm时，杆秤再次水平平衡，则鱼的质量为（　　）

A．1.0kg B．0.8kg C．0.6kg D．0.4kg
【答案】A。
【解答】解：杆秤绕提纽O转动，所以点O是杆秤的支点，作用在A处的力使杆秤逆时针转动，由于杆秤水平平衡，其力臂是OA，作用在B处的力使杆秤顺时针转动，其力臂是OB；
根据杠杆的平衡条件F1×l1＝F2×l2可得：m物g×OA＝m秤砣g×OB，即m物×8cm＝0.2kg×40cm，
解得m物＝1.0kg。
故A正确，BCD错误。
故选：A。
3．（2022春•龙泉驿区期末）如图所示情境中，关于做功的说法不正确的是（　　）

A．小杨从滑梯上滑下，没有力对他做功
B．小红用力搬石块但未搬动，她搬石块的力没做功
C．工人沿斜面将木箱推上车，他推箱子的力做了功
D．人提重物站在直行电梯上，电梯水平匀速移动，人对重物没做功
【答案】A。
【解答】解：A、沿着斜面下滑的过程中，小杨受到重力的作用，且在力的方向上通过了距离，故重力对小杨做功，故A错误；
B、小红搬不起石头，小红对石头施加了力的作用，但石头没有在力的方向上通过距离，所以小红对石头不做功，故B正确；
C、工人沿斜面将木箱推上车，推力作用在木箱上，木箱在推力的方向上通过了距离，所以工人对木箱的推力对木箱做功，故C正确；
D、人提重物站在直行电梯上，电梯水平匀速移动，重物在提力的方向上没有移动距离，所以不做功，故D错误。
故选：A。
4．（2021秋•西林县校级期末）用相同的加热器，在相同的环境下，对甲、乙两种质量相同的物质同时持续加热，其温度随时间变化的图像如图所示，下列说法不正确的是（　　）

A．甲物质的沸点可能是80℃
B．乙物质的熔点可能是60℃
C．甲物质的比热容大于乙物质的比热容
D．甲、乙两种物质在6～10min的内能不断增加
【答案】C。
【解答】解：AB、甲、乙两种物质不能确定其本身的状态，不知道是晶体的熔化还是液体的沸腾，所以不能确定是熔点还是沸点，所以甲物质的沸点可能是80℃、乙物质的熔点可能是60℃，故AB正确；
C、实验中对甲乙持续加热，由图可知，甲升温高于乙，由于物质的质量相同，吸收的热量相同，根据Q＝cmΔ可知，甲的比热容小于乙的比热容，故C错误；
D、无论熔化还是沸腾过程，都一直吸收热量，所以甲、乙两种物质在6～10min的内能不断增加，故D正确。
故选：C。
5．（2021秋•梁平区期末）如图所示，用同样的装置进行“比较不同物质的吸热本领”和“比较不同燃料的热值”的实验，则以下说法中正确的是（　　）

A．这两个实验都要控制被加热的物质的质量一样
B．这两个实验都要控制被加热的物质的种类一样
C．前一实验中，加热相同时间后，比热容大的物质吸收热量一定多
D．后一实验中，加热相同时间后，若温度计示数升高得越多，则该燃料的热值一定越大
【答案】A。
【解答】解：
A、比较不同物质的吸热本领时，需要控制两种物质的质量相同；比较不同燃料的热值时，需要控制被加热的物体的种类相同，物体的质量相同，故A正确；
B、比较不同物质的吸热本领时，需要改变物质的种类，比较不同燃料的热值时，需要加热相同种类的物体，故B错误；
C、比较不同物质的吸热本领时，用相同的加热器加热，相同时间内，物质吸收的热量是相同的，故C错误；
D、比较不同燃料的热值时，需要两种不同的燃料全部燃烧后，根据温度变化判定热值的大小；加热相同时间后，燃料燃烧的质量不一定相同，故D错误。
故选：A。
6．（2021秋•永顺县期末）同学们在实验室中利用电压表测量小灯泡电压时，画出下面几种电路图，其中正确的是（　　）
A． B．
C． D．
【答案】C。
【解答】解：电压表在测量电压时，应并联接入电路中；电流要从电压表的正接线柱流入，从负接线柱流出，故C正确，ABD错误。
故选：C。
7．（2021秋•陇西县校级期末）两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，则（　　）
A．A中负电荷通过棒流向B，使B中的两金属片带同种电荷张开
B．B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开
C．金属棒中电流方向从B流向A，B带正电荷
D．金属棒中电流方向从A流向B，B带正电荷
【答案】D。
【解答】解：AB、A带正电荷是由于缺少电子，而B不带电，此时B中的负电荷会经过金属棒从B移到A，使B中的两金属片带同种电荷张开，瞬时电流方向从A到B，故AB错误；
C、棒中有电流从A流向B，当验电器A和B所带正电荷相等时，电流即停止，故C错误，D正确。
故选：D。
8．（2021秋•花山区校级期末）电路如图所示，闭合开关后，灯泡L1、L2均不发光，而电压表的指明针有明显偏转。关于电路故障，以下判断正确的是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路
【答案】D。
【解答】解：由图可知，该电路为串联电路；电压表测量灯泡L2两端的电压；开关闭合后，两个灯泡都不发光，说明电路是开路；电压表的指明针有明显偏转，这说明电压表与电源连通，电压表测量电源的电压，所以故障是L2开路。
故选：D。
9．（2021秋•邵阳期末）从欧姆定律可导出R＝，下列说法正确的是（　　）
A．当电压为0时，电阻为0
B．当电流增大为原来的2倍时，电阻减小为原来的
C．当电压增大为原来的2倍时，电阻增大为原来的2倍
D．不管电压或电流如何变化，电阻不变
【答案】D。
【解答】解：
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关；
所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误、D正确。
故选：D。
10．（2021秋•枝江市期末）关于比热容，下列说法中正确的是（　　）
A．比热容跟物体的温度变化有关
B．比热容跟物体的质量有关，质量越大，比热容越大
C．比热容跟吸热或放热有关
D．比热容是物质本身的一种特性，跟物质的质量、吸热或放热均无关
【答案】D。
【解答】解：比热容是物质的一种特性，只与物质的种类和状态有关，跟物质的质量、吸热或放热均无关，故ABC错误，D正确。
故选：D。
11．（2021秋•蒲城县期末）如图所示三只灯泡完全相同，某同学对该电路进行了以下分析，其中判断错误的是（　　）

A．S1、S2都闭合时，三只灯泡均发光
B．S1、S2都断开时，L3不发光，经过L1、L2的电流相等
C．S1、S2都闭合时，电流表的示数等于经过L2、L3的电流之和
D．S1闭合、S2断开时，三只灯泡均发光
【答案】A。
【解答】解：
AC、由图可知，S1、S2 都闭合时，L1被短路，L2、L3并联接入电路中；电流表接在干路中，测量的干路的电流，根据并联电路的电流关系可知，电流表的示数等于经过L2、L3的电流之和，故A错误，C正确；
B、S1、S2都断开时，通过L3无电流，L3不发光，L1和L2两只灯泡串联在电路中，根据串联电路的电流规律可知，经过L1、L2的电流相等，故B正确；
D、S1闭合、S2断开时，L1和L2串联后再与L3并联，三只灯泡均发光，故D正确。
故选：A。
12．（2021秋•梁平区期末）如图所示，电源电压保持6V不变，R1＝5Ω，R3＝15Ω，滑动变阻器R2标有“15Ω 2A”字样，下列说法正确的是（　　）

A．当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表示数为3V
B．当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
C．当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D．当R2的滑片P在a端，闭合S、S1、S2时，电流表示数为1.2A，电压表的示数为0
【答案】A。
【解答】解：（1）当R2的滑片P在b端且只闭合开关S、S2时，R3与R2的最大阻值串联，电压表测滑动变阻器两端的电压，
串联电路总电阻等于各分电阻之和，由欧姆定律可得通过该电路的电流：I＝＝＝0.2A，
滑动变阻器两端的电压：U2＝IR2＝0.2A×15Ω＝3V，故A正确；
（2）当R2的滑片P在b端且只闭合开关S、S1时，R1与R2的最大阻值串联，电流表测电路中的电流，电压表测电源电压，所以电压表示数为6V，
串联电路总电阻等于各分电阻之和，由欧姆定律可得通过该电路的电流：I′＝＝＝0.3A，故B错误；
（3）当R2的滑片P在a端，滑动变阻器接入电路的电阻为0，只闭合S、S2时，电路为R3的简单电路，电压表被短路，所以电压表示数为0，
通过该电路的电流：I3＝＝＝0.4A，故C错误；
（4）当R2的滑片P在a端，滑动变阻器接入电路的电阻为0，闭合S、S1、S2时，R1与R3并联接入电路，电流表测干路中的电流，电压表被短路，所以电压表示数为0，
并联电路干路电流等于各支路电流之和，所以电流表的示数为：I0＝+＝+＝1.6A，故D错误。
故选：A。
二、填空题（本题共10小题，每题2分，共20分）
13．（2022春•叙州区期末）如图所示，用力F将重为20N的物体A沿水平方向拉绳子的一端，使物体A以0.2m/s的速度向左匀速运动5s的过程中，弹簧测力计的示数为3N。不计滑轮、绳、弹簧测力计的重力及摩擦，则物体A与水平面的摩擦力为 　6　N，拉力F做功的功率为 　2.4　W。

【答案】6；2.4。
【解答】解：（1）根据图片可知，承担拉力的绳子段数n＝2，不计滑轮、绳、弹簧测力计的重力及摩擦，
则物体在水平面受到的摩擦力：f＝nF＝2×3N＝6N；
（2）拉力移动的速度：v＝nv物＝2×0.2m/s＝0.4m/s；
则拉力的功率：P＝Fv＝6N×0.4m/s＝2.4W。
故答案为：6；2.4。
14．（2022春•定远县校级期末）在探究杠杆的平衡条件实验中，未挂钩码时，发现杠杆左低右高，应将左侧的螺母向 　右　调节。如图所示，用弹簧测力计在A点对杠杆施加竖直向上的拉力，若杠杆一直保持在水平位置平衡，只将弹簧测力计逐渐向右倾斜到图中虚线的位置，弹簧测力计的示数将 　变大　（选填“变大”“变小”或“不变”）。
【答案】右；变大。
【解答】解：（1）杠杆左低右高，因此应将杠杆左端的平衡螺母向右调节；
（2）当弹簧测力计逐渐向右倾斜到图中位置，力臂变短；根据杠杆平衡条件，若阻力、阻力臂不变，动力臂变短，则动力变大，弹簧测力计的示数会变大。
故答案为：右；变大。
15．（2021秋•井研县期末）质量为2kg的干木柴完全燃烧，所放出的热量为 　2.4×107　J，燃烧一半后，干木柴的热值 　不变　（选填“变大”、“不变”或“变小”）。（已知：干木柴的热值为1.2×107J/kg）。
【答案】2.4×107；不变。
【解答】解：干木柴完全燃烧放出的热量：Q放＝mq＝2kg×1.2×107J/kg＝2.4×107J；
热值是燃料的特性，其大小与燃料的质量无关，用掉一半后，干木柴的热值不变，仍为1.2×107J/kg。
故答案为：2.4×107；不变。
16．（2021秋•雨山区校级期末）如图AOB是光滑的轨道，A点的高度大于B点，让小球从A点由静止开始自由下滑，沿轨道AOB到达B点后离开（不计空气阻力）。则小球离开B点后的运动轨迹最符合实际的是 　c　（选填“a”、“b”、“c”或“d”），小球到达B点时的机械能 　不变　（选填“变大”、“不变”或“变小”）。

【答案】c；不变。
【解答】解：根据题意，小球从A点由静止滑下，所以小球的机械能等于A点时的重力势能，整个过程中，机械能守恒，a的最高点超过了A点的高度，这是不可能的，故a错误；
b点的最高点与A点的高度相同，而在最高点时，小球仍具有向右运动的速度，所以b图线的机械能大于A点的机械能，故b错误；
c图线的最高点低于A点，由于在最高点时小球仍运动，其总机械能可能与开始时的机械能相等，故c正确；
小球离开轨道时，由于惯性，应具有沿轨道方向向上运动的速度，故d错误。
轨道光滑，不计空气阻力，机械能守恒，保持不变。
故答案为：c；不变。
17．（2021秋•阿瓦提县期末）串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，安装在教室里的几盏日光灯是 　并　联的。家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是 　并　联在电路中的。
【答案】并；并。
【解答】解：教室里的几盏日光灯，当其中一个日光灯停止工作，其它日光灯仍然工作，因此它们的连接方式都是并联，教室里的日光灯一起亮，一起灭的原因是使用了一个干路总开关；
家庭中的电灯、电风扇、电吹风机、电冰箱、电视机，当其中一个用电器停止工作，其它用电器仍然工作，因此它们的连接方式都是并联。
故答案为：并；并。
18．（2021秋•鹤壁期末）如图所示，如果闭合开关S2，断开开关S1，S3，则灯L1　发光　，灯L2　不发光　（均选填“发光”或“不发光”）；为了保护电路安全，实验中不能同时闭合开关 　S1、S3　。

【答案】发光；不发光；S1、S3。
【解答】解：如果闭合开关S2，断开开关S1，S3，灯L2没有连入电路，电流只流经灯L1，故L1亮，灯L2不发光；
同时闭合开关S1、S3，电流依次流经S3、S1，然后流回电源的负极，引起电源短路，所以为了保护电路安全，实验中不能同时闭合开关S1、S3。
故答案为：发光；不发光；S1、S3。
19．（2021秋•东湖区校级期末）小林想了解导体电阻的影响因素，找来一根铅笔芯，如图所示是他用实验室的器材设计的实验电路。闭合开关，夹子A向右移动的过程中，灯泡的亮度应该 　变亮　（选填“变亮”、“变暗”或“不变”）；然而实际实验过程中，小林发现亮度变化不明显，他应该换用更 　细　（选填“粗”或“细”）的铅笔芯完成实验。

【答案】变亮；细。
【解答】解：闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，根据欧姆定律可知，电流变大，灯泡变亮；
夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，根据I＝可知，即电阻变化较小，故应选用电阻较大的铅笔芯，因为在其他条件相同时，横截面积越小，电阻越大，所以应换用更细的铅笔芯。
故答案为：变亮；细。
20．（2021秋•赣州期末）如图所示是小明家台灯亮度调节旋钮的结构图，它实质是一个 　滑动变阻器　，A、B、C是它的三个接线柱，P为旋钮触片，将该装置接入电路中，当顺时针旋转旋钮触片时，灯泡亮度变亮，则应将接线柱 　A、B　（选填“A、B”、“B、C”或“A、C”）连接入电路中。

【答案】滑动变阻器；A、B。
【解答】解：由图可知，台灯亮度调节旋钮的实质是一个滑动变阻器；
顺时针旋转旋片时，灯泡变亮，电流变大，电源电压不变，根据欧姆定律可知，电路中电阻变小，则应连接接线柱A、B与灯泡串联后接入电路。
故答案为：滑动变阻器；A、B。
21．（2021秋•于洪区期末）如图所示，电源电压恒定，开关S闭合后，当滑动变阻器的滑片P向a端滑动过程中，电压表示数 　变大　，灯泡的实际功率 　不变　。（填“变大”、“变小”或“不变”）

【答案】变大；不变。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑片右侧部分电阻丝两端的电压，电流表测电路中的电流。
因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，由I＝可知，电路中的电流不变，即电流表的示数不变；
根据P＝I2R可知，灯泡的实际功率不变；
将滑动变阻器的滑片P向a端移动的过程中，电压表并联部分电阻丝的电阻变大，由U＝IR可知，电压表的示数变大。
故答案为：变大；不变。
22．（2022春•贵溪市期末）如图所示，斜面高为1m，长为3m，现用500N平行于斜面向上的拉力F将重为900N的木箱从斜面底端匀速拉到斜面顶端，此过程中斜面的机械效率为 　60%　，斜面对木箱的摩擦力大小为 　200　N。

【答案】60%；200。
【解答】解：所做有用功为：W有＝Gh＝900N×1m＝900J；
总功为：W总＝Fs＝500N×3m＝1500J；
机械效率为：η＝＝＝60%；
额外功为：W额＝W总﹣W有＝1500J﹣900J＝600J；
由W额＝fs得，摩擦力为：f＝＝＝200N；
故答案为：60%；200。
三．解答题（本题共8小题，共55分）
23．（3分）（2022春•阳信县期末）要想拉动汽车，在图中画出最省力的绳子绕法。

【解答】解：
由图知，滑轮组由一个动滑轮和一个定滑轮组成，最多有三段绳子通过动滑轮，绳子的起始端应固定在动滑轮左挂钩上，由里向外依次绕绳。如图所示：
。
24．（3分）（2022春•丰城市校级期末）在图中填上电流表或电压表，使两个灯泡都能发光。

【解答】解：由图可知，a、b不能是电流表，否则电源短路或灯泡短路，c与灯泡L2串联，c一定是电流表，所以a、b可以是电压表，两灯串联都正常发光；如图所示：

25．（5分）（2022春•鲤城区校级期末）如图是智慧小组“测滑轮组的机械效率”的实验装置，测得的实验数据如表。
次数
物重G/N
物体上升高度h/m
拉力F/N
绳端移动距离s/m
机械效率η
1
1
0.1
0.6
0.3
55.6%
2
2
0.1
1.0
0.3
66.7%
3
4
0.1
1.8
0.3

（1）实验过程中，应竖直向上 　匀速缓慢　拉动弹簧测力计；
（2）第3次实验中滑轮组的机械效率约为 　74.1%　。
（3）分析表中实验数据可知，同一滑轮组，物重 　越大　，滑轮组的机械效率越高；
（4）若在第3次实验中，物体上升的速度为0.1m/s，则拉力F的功率为 　0.5　W；
（5）创新小组也利用重为1N、2N、4N的物体进行三次实验，每次测得的机械效率均大于智慧小组的测量值，则创新小组测量值偏大的原因可能是 　C　。（填字母）
A.测拉力时，弹簧测力计末调零，指针指在零刻度线下方
B.弹簧测力计每次拉动物体时均加速上升
C.所使用的动滑轮的重力小于智慧小组的

【答案】（1）匀速缓慢；（2）74.1%；（3）越大；（4）0.54；（5）C。
【解答】解：
（1）实验过程中，应竖直向上匀速缓慢拉动弹簧测力计，系统处于平衡状态，拉力等于测力计示数；
（2）第三次实验中滑轮组的机械效率是：
η＝＝＝≈74.1%；
（3）纵向分析表中实验数据可知，同一滑轮组，物重越重，滑轮组的机械效率越高；
（4）若在第三次实验中，F＝1.8N，物体上升的速度为0.1m/s，
则绳子自由端的速度：v＝3×0.1m/s＝0.3m/s，
则拉力F的功率为：P＝＝＝Fv＝1.8N×0.3m/s＝0.54W；
（5）A．测拉力时，弹簧测力计未调零，指针指在零刻度线下方，则测得的拉力变大，总功变大，在有用功一定时，滑轮组的机械效率将变小，不符合题意；
B．弹簧测力计每次拉动钩码时均加速上升，测得的拉力变大，总功变大，在有用功一定时，滑轮组的机械效率将变小，不符合题意；
C．使用的动滑轮的重力小于智慧小组，克服动滑轮重力做的功减小，即额外功减小，在有用功一定时，总功减小，滑轮组的机械效率将变大，符合题意；
故选：C。
故答案为：（1）匀速缓慢；（2）74.1%；（3）越大；（4）0.54；（5）C。
26．（4分）（2021秋•雷州市校级期末）某学习小组计划探究电流与电阻的关系，设计的电路如图甲所

（1）根据甲图把乙图的电路连接完整。（要求变阻器滑片向右滑动时，电路中电流变大）
（2）在闭合开关进行实验前，滑动变阻器的滑片应位于 　A　（逸填“A”或“B”）端。
（3）为得到多组实验数据，进行实验时需要更换连入电路中的定值电阻，每次更换定值电阻后，都需要调节滑动变阻器，使电压表的示数 　不变　。
（4）某次实验时，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压，电流表示数为零，则电路中的故障是 　电阻R断路　。
（5）某同学分析实验数据发现在电压一定的情况下电流与电阻成反比，于是他作出了如图丙所示的I﹣图线，则实验中该同学加在电阻两端的电压为 　3　V。
【答案】（1）见解析；（2）A；（3）不变；（4）电阻R断路；（5）3。
【解答】解：
（1）滑动变阻连入电路的电阻丝是指滑动触头到接入电路的下接线柱这一范围内的电阻丝。要求滑动触头向右移动时，电路中电流变大，则说明向右移动滑动触头时，滑动变阻器连入电路的阻值变小，即要求连入电路的电阻丝的长度减小，所以接入电路的是B接线柱，如下图所示。
；
（2）为保护电路，在闭合开关前，我们应保证滑动变阻器连入电路的阻值最大。由下图可知，当滑动触头处于A端时，滑动变阻器连入电路的电阻丝的长度最长，阻值最大。
（3）本题探究的是“电流与电阻的关系”，而电阻两端的电压也会影响电流的大小，所以为排除电压变化对实验的影响，我们要保证定值电阻两端的电压为一定值。
（4）电流表示数为零，说明电路可能断路；电压表示数为电源电压，说明电压表与电源的两极连通，则与电压表并联的电阻R之外的电路是连通的，因此是与电压表并联的这部分电路出现了断路，即电阻R断路；
（5）在本实验中，定值电阻两端的电压是一定的，所以我们可以取坐标系中任何一点进行计算。如取坐标系中（0.2，0.60）进行分析，坐标系中横轴表示的电阻的倒数，所以此点对应的电阻R＝＝5Ω；纵轴表示的电流，此店对应的电流为0.60A。由欧姆定律可得，定值电阻两端的电压为U＝IR＝0.60A×5Ω＝3V。
故答案为：（1）见解析；（2）A；（3）不变；（4）电阻R断路；（5）3。
27．（9分）（2022春•南宁期末）一辆质量为1.6×104kg的新能源汽车在平直公路上匀速行驶，汽车受到的阻力为1.6×103N，匀速行驶1000m，用时50s，求汽车匀速行驶的过程中：
（1）汽车的速度；
（2）50s内汽车牵引力所做的功；
（3）汽车发动机的功率。
【解答】解：（1）汽车匀速行驶时的速度：v＝＝＝20m/s；
（2）汽车匀速行驶，牵引力F＝f＝1.6×103N，
50s内汽车牵引力所做的功W＝Fs＝1.6×103N×1000m＝1.6×106J；
（3）牵引力做功的功率P＝＝3.2×104W。
答：（1）汽车匀速行驶时的速度为20m/s；
（2）汽车在该段路程匀速行驶时牵引力所做的功为1.6×106J；
（3）汽车在该段路程匀速行驶时牵引力做功的功率为3.2×104W。
28．（12分）（2022春•叙州区期末）工人师傅搬运货物时，在地面和卡车的车厢间倾斜放置一长木板搭成斜面将地面上的货物沿斜面匀速拉上车厢，如图所示，已知车厢高1.5m，木板长3m，货物质量为50kg，用绳子将货物从地面匀速拉到车厢时，沿斜面向上的拉力F＝300N。（忽略绳子重力，g取10N/kg）求：
（1）货物受到的重力。
（2）该过程中拉力F做的功。
（3）该斜面的机械效率。
（4）货物在斜面上受的摩擦力大小。

【解答】解：
（1）货物的重力：
G＝mg＝50kg×10N/kg＝500N；
（2）工人师傅的拉力做的总功：
W总＝Fs＝300N×3m＝900J；
（3）工人师傅做的有用功：
W有用＝Gh＝500N×1.5m＝750J，
斜面的机械效率：
η＝×100%＝×100%≈83.3%；
（4）工人师傅做的额外功：
W额＝W总﹣W有用＝900J﹣750J＝150J，
忽略绳子重力，由W额＝fs可得货物受到的摩擦力：
f＝＝＝50N。
答：（1）货物受到的重力为500N；
（2）该过程中拉力F做的功为900J；
（3）该斜面的机械效率约为83.3%；
（4）货物在斜面上受的摩擦力大小为50N。
29．（10分）（2021秋•定远县期末）为了加强爷爷的体能锻炼，小强给他买了一个电子拉力计，其工作原理如图所示。弹簧右端和金属滑片P固定在一起，弹簧的电阻和P与R间的摩擦均忽略不计，R是一根长为24cm的均匀电阻丝，定值电阻为Ro，电源电压U＝6V，请你解答下列问题：
（1）闭合开关，当通过拉环用较大力将滑片P拉至b端时，电流表读数为1A，当拉环不受力时，滑片P处于a端，电流表读数是0.2A，则电阻丝R的阻值是多少？
（2）当电流表读数为0.3A时，弹簧被拉长了多少？

【解答】解：（1）闭合开关S，当拉环用较大力将滑片P拉至b端时，电路为R0的简单电路，电流表的示数为1A，
由欧姆定律可得，定值电阻的阻值：
R0＝＝＝6Ω，
当拉环不受力时，滑片P处于a端，定值电阻R0与滑动变阻器的最大阻值串联，
则电路中的总电阻：
R总＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻丝的阻值：
R＝R总﹣R0＝30Ω﹣6Ω＝24Ω；
（2）当电流表读数为0.3A时，R0两端的电压：
U0＝I1R0＝0.3A×6Ω＝1.8V，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压为：
U1＝U﹣U0＝6V﹣1.8V＝4.2V，
则R1接入电路部分的电阻：
R1′＝＝＝14Ω，
因R是均匀的电阻丝，
所以，可知弹簧被拉长的长度：
ΔL＝×（R﹣R1′）＝×（24Ω﹣14Ω）＝10cm。
答：（1）电阻丝R的阻值是24Ω；
（2）弹簧被拉长了10cm。
30．（10分）（2022春•沂源县期末）神舟十三号，是中国载人航天工程发射的第十三艘飞船，是中国空间站关键技术验证阶段第六次飞行，也是该阶段最后一次飞行任务。
2022年4月16日9时56分，神舟十三号载人飞船返回舱在内蒙古的东风着陆场成功着陆。返回舱返回时会重新进入大气层，气流千变万化将使高速飞行的返回舱难以保持固定的姿态，因此必须把返回舱做成不倒翁的形状，底大头小（如图），不怕气流的扰动.另外，着陆反推发动机是神舟十三号飞船上的重要设备，在返回舱距离地面1米时，4台反推着陆发动机同时点火，启动反推火箭向下喷射高温气体，以巨大的反推力来减缓落地速度，从而减轻了航天员着陆过程中受到的过载冲击。神舟十三号载人飞行任务取得圆满成功，标志着中国航天又站在了一个新的起点。
（1）4台反推着陆发动机同时点火，启动反推火箭向下喷射高温气体，对飞船施加制动力，这说明力的作用是 　相互　的，使飞船制动的施力物体是 　高温气体　。
（2）返回舱做成不倒翁的形状是为了 　提高稳度　。
（3）返回舱减速落地过程中重力势能是否转化为动能？　否　
（4）返回舱在穿越大气层过程中，和大气层摩擦会产生两千多摄氏度的高温，为确保宇航员的生命安全，返回舱的外壳应该选用 　隔热性　（选填“导热性“或“隔热性“）好的材料制成。

【答案】（1）相互；高温气体；（2）提高稳度；（3）否；（4）隔热性。
【解答】解：（1）4台着陆反推发动机向下喷出高温气体，给高温气体一个向下的力，由于物体间力的作用是相互的，所以高温气体给返回舱一个向上的力，使得返回舱缓慢降落；
（2）返回舱做成不倒翁的形状是为了降低重心，提高返回舱的稳度；
（3）返回舱减速落地过程中，质量不变，高度变小，重力势能变小，速度变小，动能变小，不是重力势能是转化为动能；
（4）返回舱在穿越大气层时会与大气摩擦做功，内能迅速增加，温度急剧升高，所以为了避免返回舱被烧坏，返回舱的外壳应该选用隔热性好的材料制成。
故答案为：（1）相互；高温气体；（2）提高稳度；（3）否；（4）隔热性。
