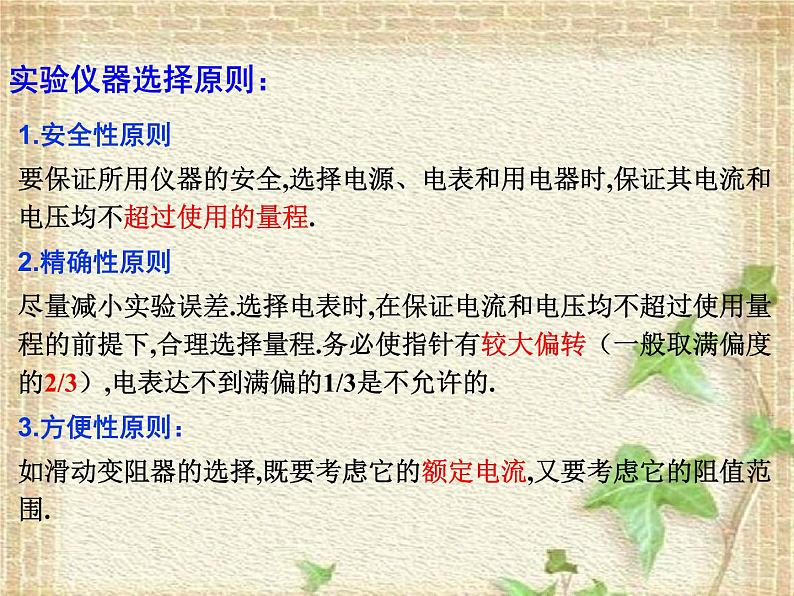

1.安全性原则要保证所用仪器的安全,选择电源、电表和用电器时,保证其电流和电压均不超过使用的量程. 2.精确性原则尽量减小实验误差.选择电表时,在保证电流和电压均不超过使用量程的前提下,合理选择量程.务必使指针有较大偏转（一般取满偏度的2/3）,电表达不到满偏的1/3是不允许的. 3.方便性原则：如滑动变阻器的选择,既要考虑它的额定电流,又要考虑它的阻值范围.

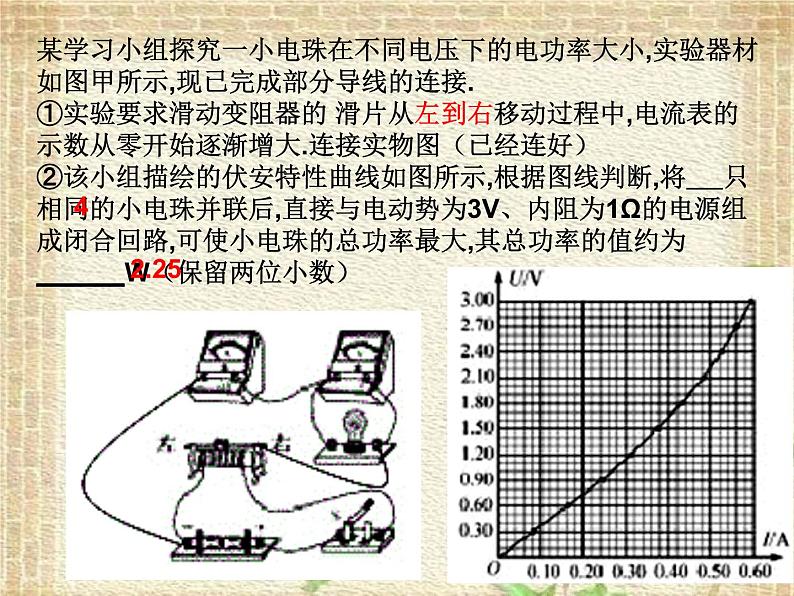

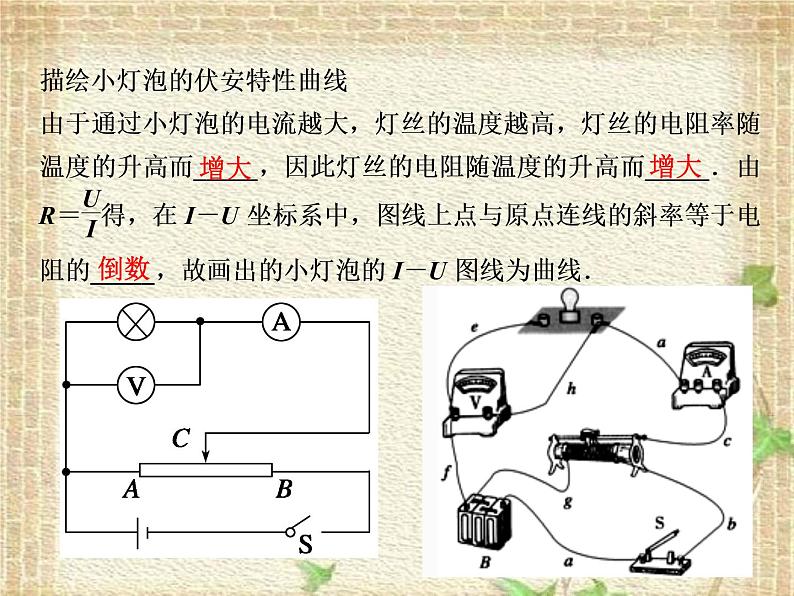

某学习小组探究一小电珠在不同电压下的电功率大小,实验器材如图甲所示,现已完成部分导线的连接.①实验要求滑动变阻器的 滑片从左到右移动过程中,电流表的示数从零开始逐渐增大.连接实物图（已经连好）②该小组描绘的伏安特性曲线如图所示,根据图线判断,将     只相同的小电珠并联后,直接与电动势为3V、内阻为1Ω的电源组成闭合回路,可使小电珠的总功率最大,其总功率的值约为______W（保留两位小数）

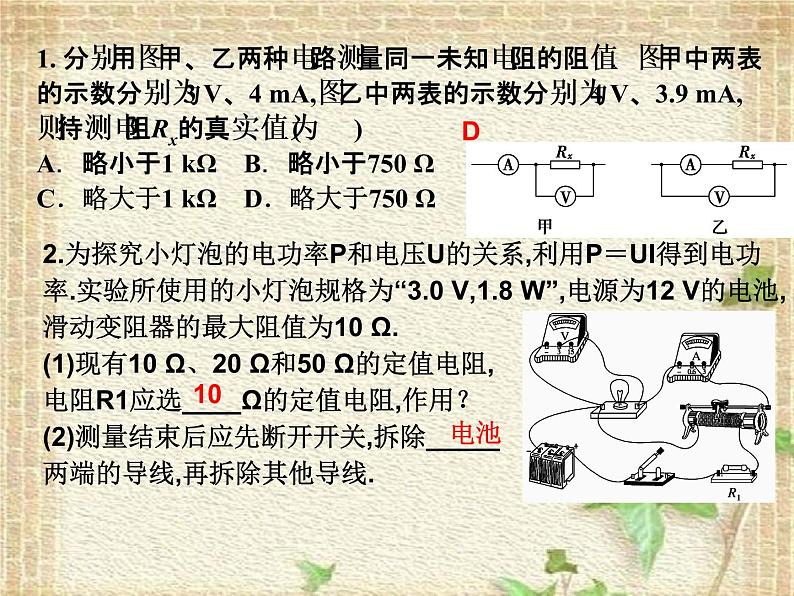

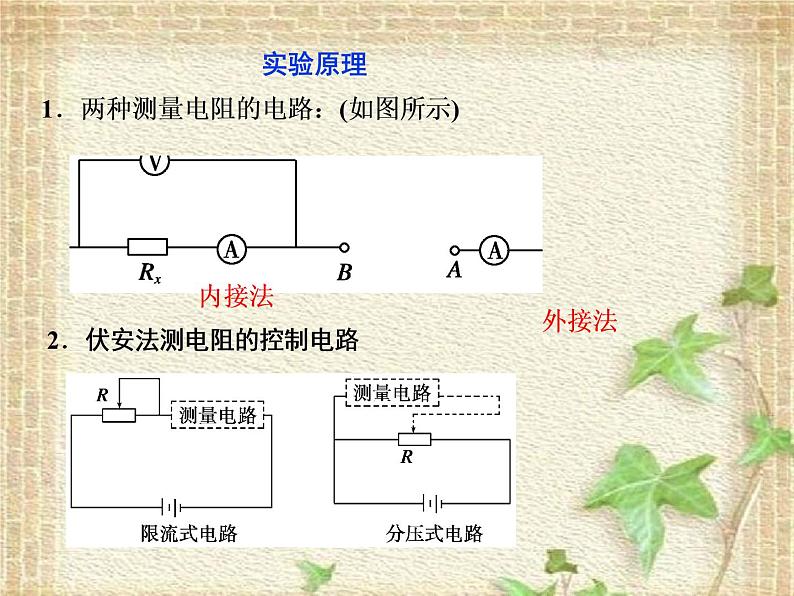

1. 分别用图甲、乙两种电路测量同一未知电阻的阻值．图甲中两表的示数分别为3 V、4 mA,图乙中两表的示数分别为4 V、3.9 mA,则待测电阻Rx的真实值为(　　)A．略小于1 kΩ　B．略小于750 ΩC．略大于1 kΩ D．略大于750 Ω
2.为探究小灯泡的电功率P和电压U的关系,利用P＝UI得到电功率.实验所使用的小灯泡规格为“3.0 V,1.8 W”,电源为12 V的电池,滑动变阻器的最大阻值为10 Ω. (1)现有10 Ω、20 Ω和50 Ω的定值电阻,电阻R1应选____Ω的定值电阻,作用？ (2)测量结束后应先断开开关,拆除_____两端的导线,再拆除其他导线.

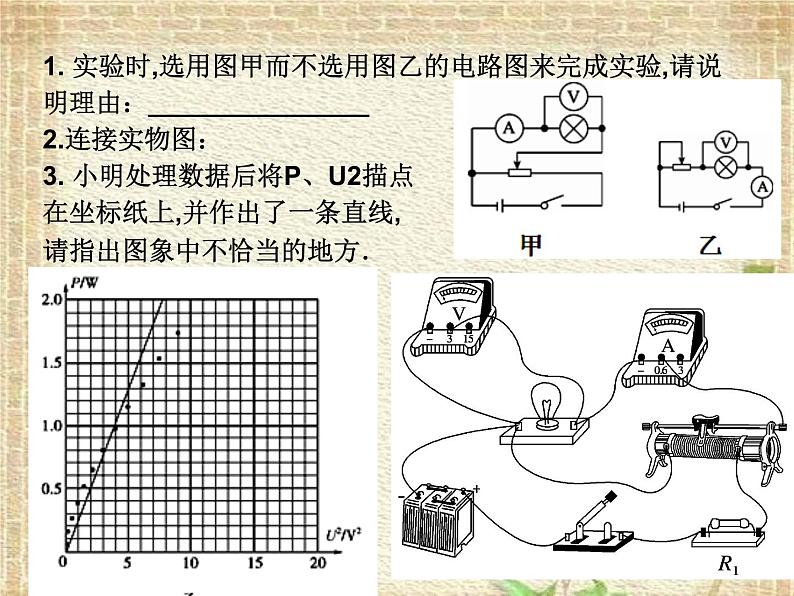

1. 实验时,选用图甲而不选用图乙的电路图来完成实验,请说明理由：_______________2.连接实物图：3. 小明处理数据后将P、U2描点在坐标纸上,并作出了一条直线,请指出图象中不恰当的地方．

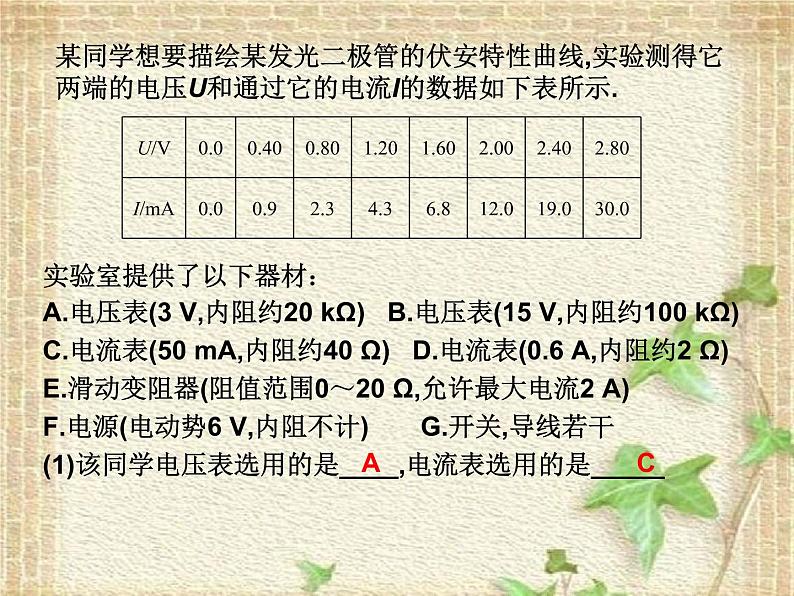

某同学想要描绘某发光二极管的伏安特性曲线,实验测得它两端的电压U和通过它的电流I的数据如下表所示.
实验室提供了以下器材：A.电压表(3 V,内阻约20 kΩ) B.电压表(15 V,内阻约100 kΩ)C.电流表(50 mA,内阻约40 Ω) D.电流表(0.6 A,内阻约2 Ω)E.滑动变阻器(阻值范围0～20 Ω,允许最大电流2 A)F.电源(电动势6 V,内阻不计) G.开关,导线若干(1)该同学电压表选用的是____,电流表选用的是_____
(2) 连接补充实物图．(3) 若此发光二极管的最佳工作电流为15 mA,现将此发光二极管与电动势为3 V、内阻不计的电池组相连,还需串联一个阻值R＝________ Ω的电阻,才能使它工作在最佳状态．(结果保留两位有效数字)
某同学用图中所给器材进行与安培力有关的实验.两根金属导轨ab和固定在同一水平面内且相互平行,足够大的电磁铁（未画出）的N极位于两导轨的正上方,S极位于两导轨的正下方,一金属棒置于导轨上且两导轨垂直.（1）完成实验电路.要求滑动变阻器以限流方式接入电路,且在开关闭合后,金属棒沿箭头所示的方向移动.（2）为使金属棒在离开导轨时具有更大的速度,有人提出以下建议：A.适当增加两导轨间的距离B.换一根更长的金属棒C.适当增大金属棒中的电流其中正确的是_________
某物理学习小组的同学在研究性学习过程中,用伏安法研究某种灯泡L1（6V,2.5W）的伏安特性曲线,设计了如图所示的电路,要求多次测量,尽可能减小实验误差,备有下列器材： A.直流电源 B.电压表V C.电流表AD.滑动变阻器R1 （20Ω,5A） E.滑动变阻器R2（200Ω,1A）F.开关与导线若干（1）滑动变阻器应选择_____（2）将实物图连接完整.
（3）开关S闭合之前,图中滑动变阻器的滑片应该置于_____（4）如图（a）所示为该种灯泡的U-I图像,现将两个这种小灯泡L1、L2与一个阻值为5Ω的定值电阻R连成如图（b）所示的电路,电源的内阻为r=2.5Ω,电键S闭合后,小灯泡L1与定值电阻R的电功率恰好均为P,则P=_____W,电动势为E=____V.
