陕西省咸阳市武功县2022--2023学年高二上学期期中教学质量检测物理试题（含答案）

这是一份陕西省咸阳市武功县2022--2023学年高二上学期期中教学质量检测物理试题（含答案），共7页。试卷主要包含了选择题，实验探究题，计算题等内容，欢迎下载使用。

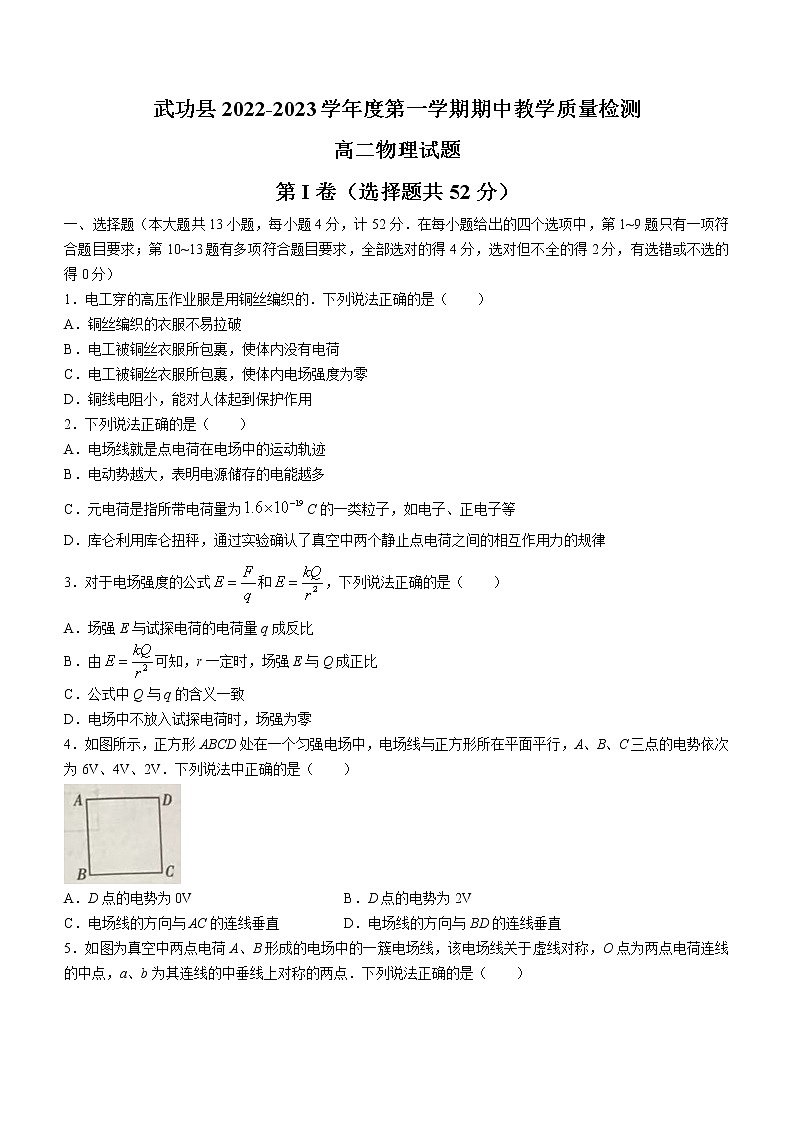

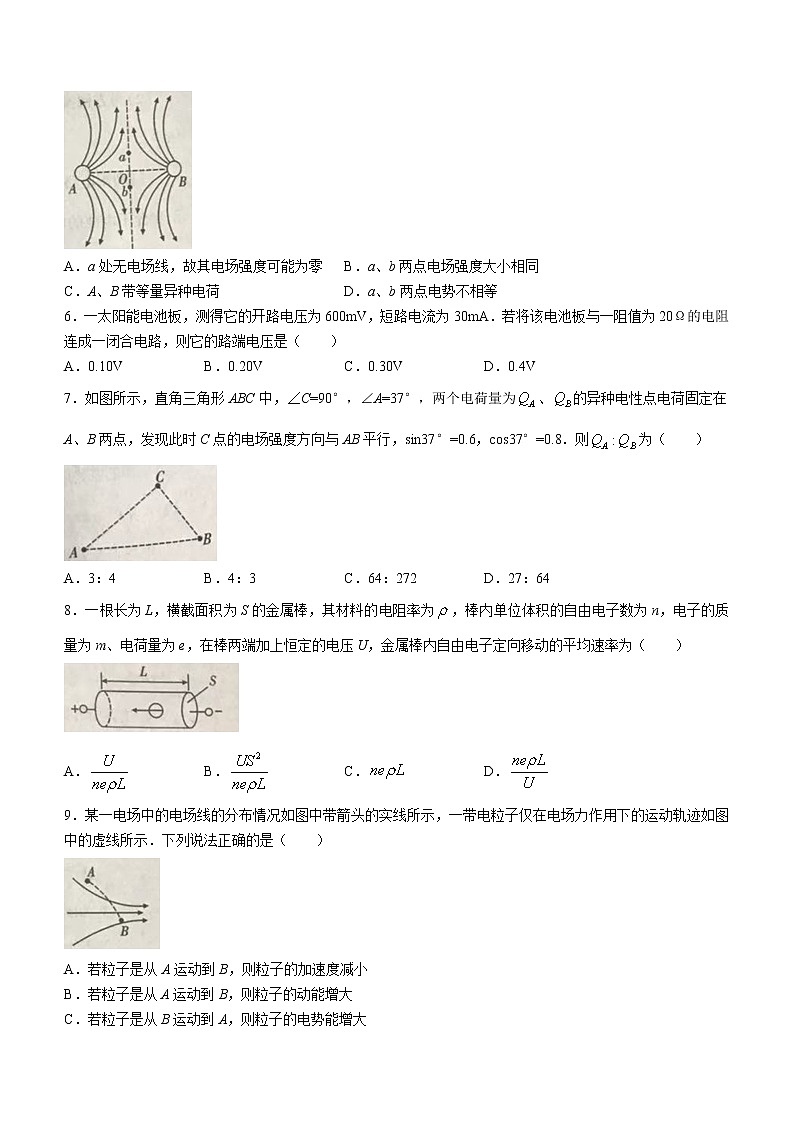

武功县2022-2023学年度第一学期期中教学质量检测高二物理试题第I卷（选择题共52分）一、选择题（本大题共13小题，每小题4分，计52分．在每小题给出的四个选项中，第1~9题只有一项符合题目要求；第10~13题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）1．电工穿的高压作业服是用铜丝编织的．下列说法正确的是（    ）A．铜丝编织的衣服不易拉破B．电工被铜丝衣服所包裹，使体内没有电荷C．电工被铜丝衣服所包裹，使体内电场强度为零D．铜线电阻小，能对人体起到保护作用2．下列说法正确的是（    ）A．电场线就是点电荷在电场中的运动轨迹B．电动势越大，表明电源储存的电能越多C．元电荷是指所带电荷量为C的一类粒子，如电子、正电子等D．库仑利用库仑扭秤，通过实验确认了真空中两个静止点电荷之间的相互作用力的规律3．对于电场强度的公式和，下列说法正确的是（    ）A．场强E与试探电荷的电荷量q成反比B．由可知，r一定时，场强E与Q成正比C．公式中Q与q的含义一致D．电场中不放入试探电荷时，场强为零4．如图所示，正方形ABCD处在一个匀强电场中，电场线与正方形所在平面平行，A、B、C三点的电势依次为6V、4V、2V．下列说法中正确的是（    ）A．D点的电势为0V  B．D点的电势为2VC．电场线的方向与AC的连线垂直 D．电场线的方向与BD的连线垂直5．如图为真空中两点电荷A、B形成的电场中的一簇电场线，该电场线关于虚线对称，O点为两点电荷连线的中点，a、b为其连线的中垂线上对称的两点．下列说法正确的是（    ）A．a处无电场线，故其电场强度可能为零 B．a、b两点电场强度大小相同C．A、B带等量异种电荷 D．a、b两点电势不相等6．一太阳能电池板，测得它的开路电压为600mV，短路电流为30mA．若将该电池板与一阻值为20Ω的电阻连成一闭合电路，则它的路端电压是（    ）A．0.10V B．0.20V C．0.30V D．0.4V7．如图所示，直角三角形ABC中，∠C=90°，∠A=37°，两个电荷量为、的异种电性点电荷固定在A、B两点，发现此时C点的电场强度方向与AB平行，sin37°=0.6，cos37°=0.8．则为（    ）A．3：4 B．4：3 C．64：272 D．27：648．一根长为L，横截面积为S的金属棒，其材料的电阻率为，棒内单位体积的自由电子数为n，电子的质量为m、电荷量为e，在棒两端加上恒定的电压U，金属棒内自由电子定向移动的平均速率为（    ）A． B． C． D．9．某一电场中的电场线的分布情况如图中带箭头的实线所示，一带电粒子仅在电场力作用下的运动轨迹如图中的虚线所示．下列说法正确的是（    ）A．若粒子是从A运动到B，则粒子的加速度减小B．若粒子是从A运动到B，则粒子的动能增大C．若粒子是从B运动到A，则粒子的电势能增大D．不论粒子是从A运动到B，还是从B运动到A，粒子必带负电10．如图所示，在一条直线上有两个相距0.6m的点电荷A、B，A带电荷量为+Q，B带电荷量为-9Q，现引入第三个点电荷C，恰好使三个点电荷均仅在电场力的作用下处于平衡状态．下列说法正确的是（    ）A．点电荷C带正电  B．点电荷C位于B的右边0.3m处C．点电荷C带负电  D．点电荷C位于A的左边0.3m处11．如图为一块手机电池的背面印有的一些符号．下列说法正确的是（    ）A．该电池的容量为500mA·hB．该电池的电动势为3.6V，内阻为0C．该电池在工作时的电流为500mAD．若该电池以10mA的电流工作，最长可用50h12．一平行板电容器，充电后与电源断开，负极板接地，在两极板间有一正电荷，电荷足够小，固定在P点，如图所示．若保持负极板不动，将正极板移到图中虚线位置，则下列说法正确的是（    ）A．静电计指针偏角变小 B．两极板间的场强不变C．P点的电势不变  D．在P点的正电荷的电势能变大13．如图甲所示，M、N为正对竖直放置的平行金属板，A、B为两板中线上的两点．当M、N板间不加电压时，一带电小球从A点由静止释放经时间T到达B点，此时速度为v．若两板间加上如图乙所示的交变电压，t=0时，将带电小球仍从A点由静止释放，小球运动过程中始终未接触极板．则t=T时，小球（    ）A．恰好到达B点 B．在B点上方 C．速度等于v D．速度小于v第II卷（非选择题共48分）二、实验探究题（本大题共2小题，计16分）14．（7分）（1）某同学利用螺旋测微器测量一圆柱体工件的直径，测量结果如图甲所示，该工件的直径为______mm．该同学又用多用电表欧姆挡测该工件的电阻，选择开关旋旋到“×10”挡，多用电表读数如图乙所示，该工件的电阻为______Ω．（2）已知电流表的内阻，满偏电流，要把它改装成量程是3V的电压表，应______联______Ω的电阻．15．（9分）某同学要测量一节干电池的电动势和内阻，可供选择的器材有；电流表A（0-0.6A）、电压表V（0~3V）、滑动变阻器（5Ω，1A）、滑动变阻器（10Ω，2A）、定值电阻为1.0Ω、电键S及导线若干．（1）请根据题中图1的电路图完成图2的实物连线．（2）为方便实验调节且能较准确地进行测量，滑动变阻器应选用______（选填“”，或“”）．（3）利用电路图进行实验，改变滑动变阻器的阻值，根据所测数据画出的U-I图线如图3所示，则此干电池的电动势E=______V，内阻r=______Ω．（均保留两位小数）三、计算题（本大题共3小题，计32分．解答应写出必要的文字说明、方程式和重要的演算步骤，有数值计算的题，答案中必须明确写出数值和单位）16．（7分）如图所示，在水平向右的匀强电场中，有一电荷量的负点电荷从A点运动到B点，电场力做功，AB间距离L=4m，与水平方向夹角为60°．求：（1）电荷的电势能是增加还是减少？增加（减少）了多少？（2）B、A间电势差是多少？（3）电场强度E是多大？17．（10分）如图所示，电流表读数为0.75A，电压表读数为2V，，若电阻发生断路，则两电表的读数分别变为0.8A和3.2V，电流表、电压表均为理想电表．求：（1）的阻值；（2）电源的电动势和内阻分别为多大？18．（15分）计算机断层（CT）扫描仪是医院常用设备，如图是部分结构的示意图，图中两对平行金属极板MN、EF分别竖直、水平放置，靠近M极板的电子从静止开始沿EF极板间的中线，经MN间电场加速后进入EF板间，射出EF极板后打到水平放置的圆形靶台上．已知MN板间电压为，EF极板长为L、间距为d；靶台直径为、与、的距离为d、左端与EF极板右端的水平距离也为；电子质量为m、电量为e；电子重力和所受空气阻力的影响可忽略．（1）求电子穿过N极板小孔时的速度大小；（2）若电子刚好打在靶台左端，求EF极板所加电压；（3）若只改变EF极板间电压，使打在靶台上的电子动能最小，求此动能的最小值．武功县2022~2023学年度第一学期期中教学质量检测高二物理试题参考答案及评分标准一、选择题（本大题共13小题，每小题4分，计52分．在每小题给出的四个选项中，第1~9题只有一项符合题目要求；第10~13题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）1．C  2．D  3．B  4．D  5．B  6．C  7．C  8．A  9．D  10．CD  11．AD  12．BC  13．AC二、实验探究题（本大题共2小题，计16分）14．（7分）（1）1.200（2分）  130（2分）（2）串（1分）2900（2分）15．（9分）（1）如图所示（3分）（2）（2分）（3）1.50（2分）  0.67（2分）三、计算题（本大题共3小题，计32分．解答应写出必要的文字说明、方程式和重要的演算步骤，有数值计算的题答案中必须明确写出数值和单位）16．(7分)解：(1)负电荷从A运动到B电场力做正功，则电荷的电势能减少，减少了(2)AB间的电势差BA间的电势差(3)BA两点沿电场线方向的距离匀强电场的场强，即电场强度E的大小为17．(10分)解：(1)若电阻发生断路，相当于导线的作用由欧姆定律可得：(2)根据闭合电路欧姆定律得，即3.2＝E－0.8r不断路时，、串联后和并联通过、的电流总电流：则有，即解得，18．(15分)解：(1)电子在MN极板间被加速，根据动能定理有，解得(2)电子在EF极板间做类平抛运动电子刚好打在靶台左端，则射出EF极板时速度的偏向角满足又，，，联立解得(3)要使打在靶台上的电子动能最小，电子在偏转电场中偏转距离要最小，则电子打在靶台上右端时电子的动能最小，此时由平拋运动的规律可知，连接靶台右端与两板中心的连线方向为电子出射的方向，如图所示由几何关系知，则由，联立解得则电子打到靶台上的最小动能
