【同步练习】苏科版初三物理上册 第十四章《欧姆定律》单元测试

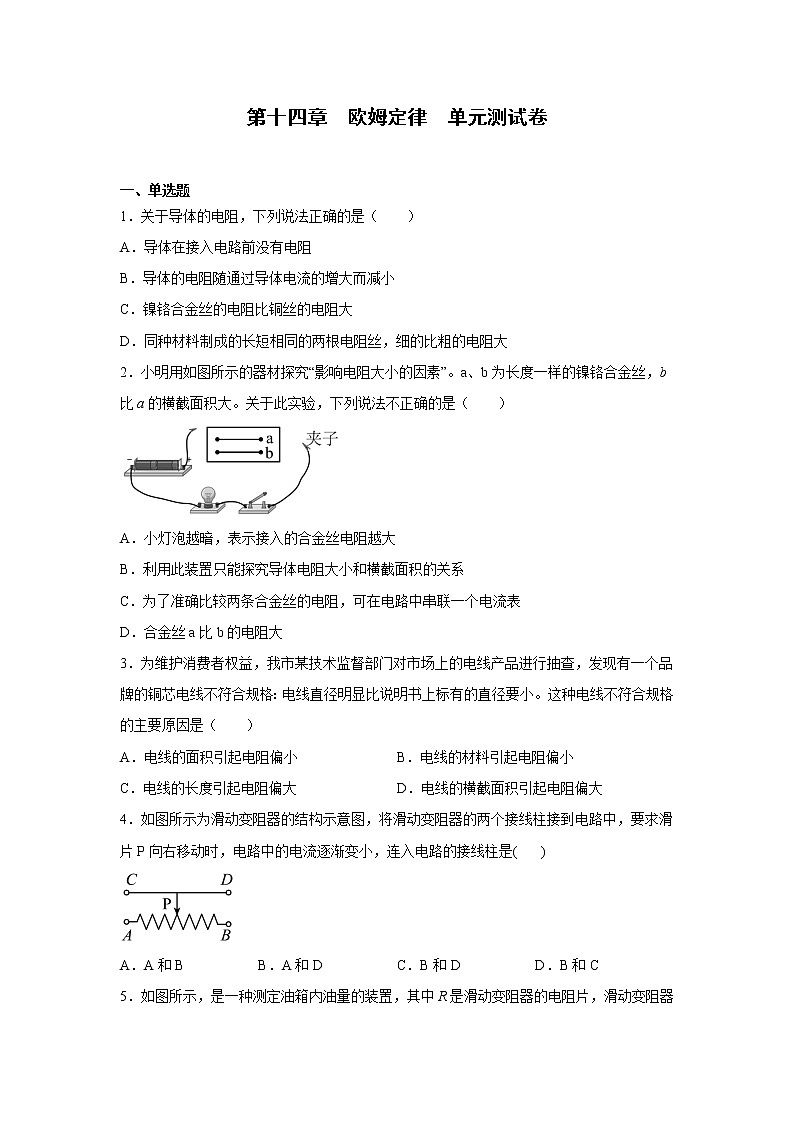

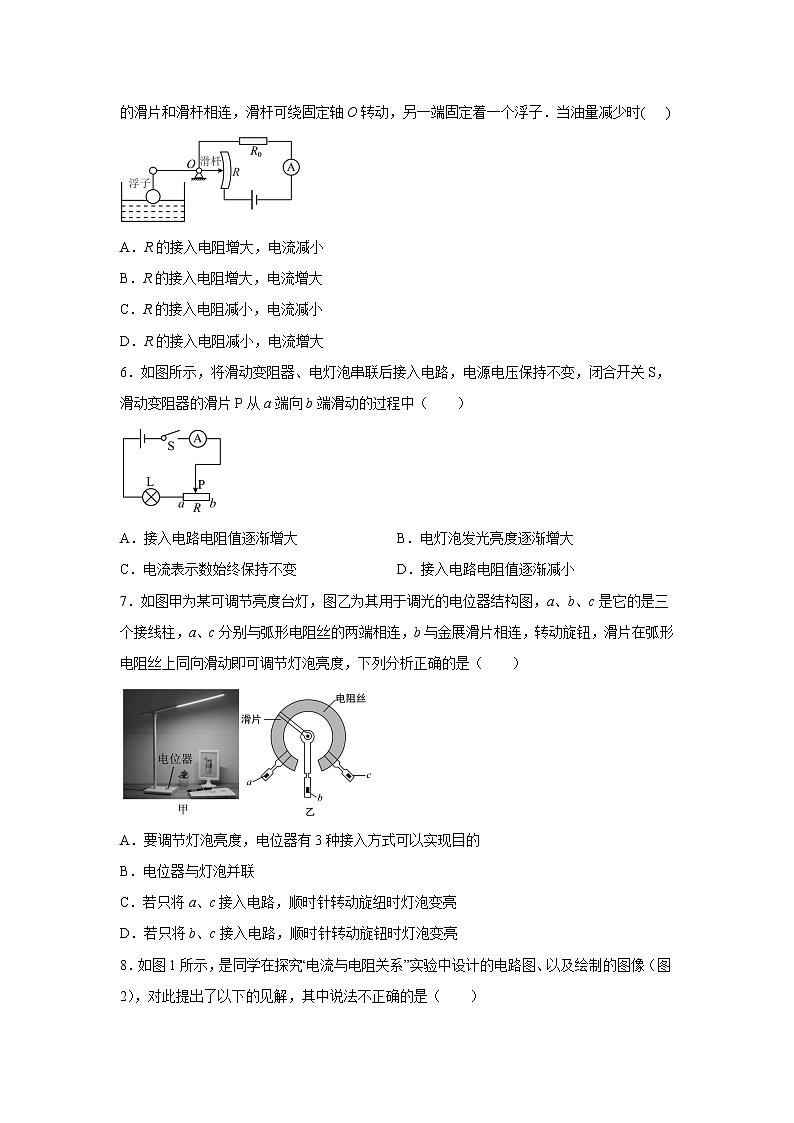

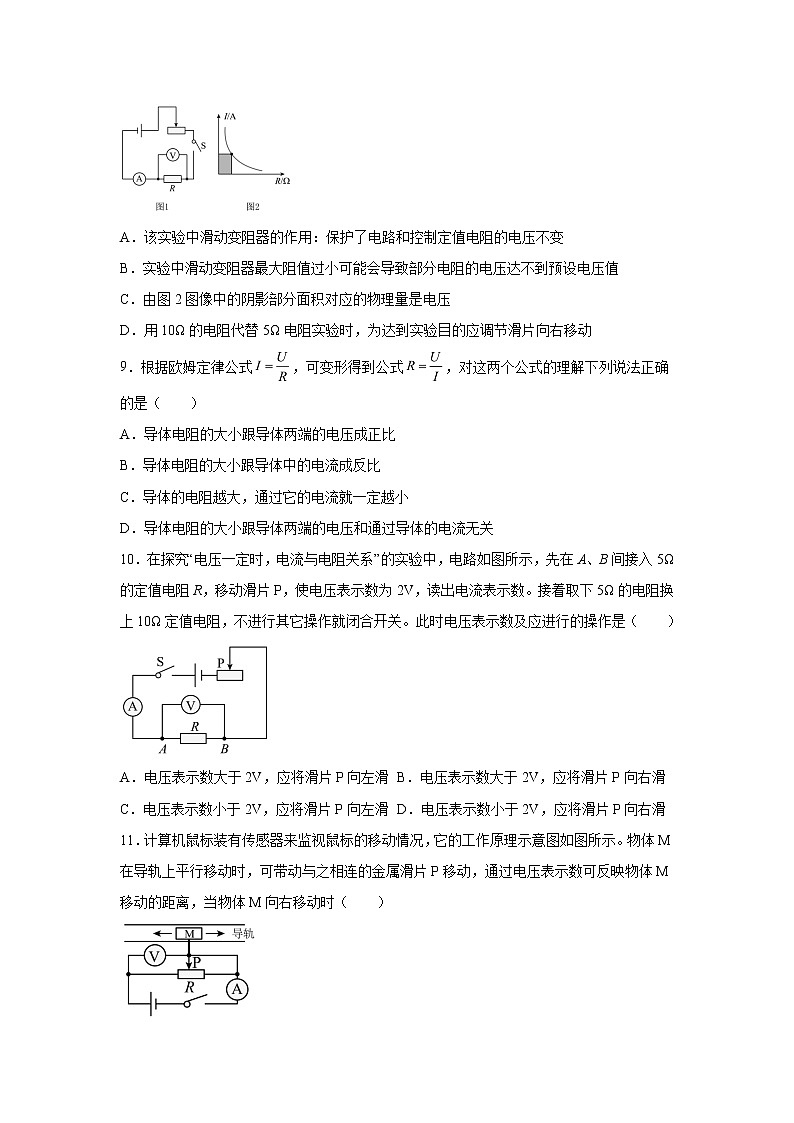

第十四章  欧姆定律  单元测试卷 一、单选题1．关于导体的电阻，下列说法正确的是（　　）A．导体在接入电路前没有电阻B．导体的电阻随通过导体电流的增大而减小C．镍铬合金丝的电阻比铜丝的电阻大D．同种材料制成的长短相同的两根电阻丝，细的比粗的电阻大2．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法不正确的是（　　）A．小灯泡越暗，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表D．合金丝a比b的电阻大3．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。这种电线不符合规格的主要原因是（　　）A．电线的面积引起电阻偏小 B．电线的材料引起电阻偏小C．电线的长度引起电阻偏大 D．电线的横截面积引起电阻偏大4．如图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是(      )A．A和B B．A和D C．B和D D．B和C5．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时(     )A．R的接入电阻增大，电流减小B．R的接入电阻增大，电流增大C．R的接入电阻减小，电流减小D．R的接入电阻减小，电流增大6．如图所示，将滑动变阻器、电灯泡串联后接入电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端向b端滑动的过程中（　　）A．接入电路电阻值逐渐增大 B．电灯泡发光亮度逐渐增大C．电流表示数始终保持不变 D．接入电路电阻值逐渐减小7．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．要调节灯泡亮度，电位器有3种接入方式可以实现目的B．电位器与灯泡并联C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮8．如图1所示，是同学在探究“电流与电阻关系”实验中设计的电路图、以及绘制的图像（图2），对此提出了以下的见解，其中说法不正确的是（　　）A．该实验中滑动变阻器的作用：保护了电路和控制定值电阻的电压不变B．实验中滑动变阻器最大阻值过小可能会导致部分电阻的电压达不到预设电压值C．由图2图像中的阴影部分面积对应的物理量是电压D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向右移动9．根据欧姆定律公式，可变形得到公式，对这两个公式的理解下列说法正确的是（　　）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体的电阻越大，通过它的电流就一定越小D．导体电阻的大小跟导体两端的电压和通过导体的电流无关10．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（　　）A．电压表示数大于2V，应将滑片P向左滑 B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑 D．电压表示数小于2V，应将滑片P向右滑11．计算机鼠标装有传感器来监视鼠标的移动情况，它的工作原理示意图如图所示。物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时（　　）A．电流表示数变小 B．电压表示数变小 C．电流表示数变大 D．电压表示数变大12．分析I﹣U图像（如图），我们得出下列结论，正确的是（　　）A．甲图线对应的电阻大于乙图线对应的电阻B．甲、乙两图线对应的电阻都随电压增大而增大C．甲的电阻是5ΩD．乙的电阻是0.1Ω13．体育中考跳绳的次数是自动记录，其简化电路如图甲所示。R1是光敏电阻，信号处理系统记录ab间的电压，每当绳子挡住射向R1的红外线时，R1的阻值会变大，自动计数器会计数一次。电源电压为6V，ab间电压随时间变化的图像如图乙所示，下列说法正确的是（　　）A．该同学匀速连续跳绳1min的跳绳次数为120次B．自动计数器计数一次时，ab间的电压2VC．有红外线照射和无红外线照射时，光敏电阻的阻值之比为1∶4D．有红外线照射时，R1与R2阻值之比为2∶114．要测量一个阻值约为600Ω的电阻Rx，提供的器材有：新干电池两节、学生用电压表、300Ω的定值电阻R0、电阻箱R1（09999Ω 5A）和滑动变阻器（200Ω 2A）各一个，开关三个，导线若干。下列设计的四种方案中，能测出Rx的阻值且最合理的是（　　）A．甲和乙 B．甲和丙 C．乙和丁 D．丙和丁15．某物理兴趣小组设计的电子身高测量仪电路图如图所示，其中电源电压恒为4.5V，定值电阻Rl＝6Ω，滑动变阻器R2的规格为“15Ω  0.3A”，电压表的量程为0~3V，电流表的量程为0~0.6A。为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是（　　）A．3Ω~12Ω B．3Ω~15Ω C．9Ω~12Ω D．12Ω~15Ω二、填空题16．导线的线芯用铜丝，是因为铜的___________好；有些材料的导电性能受温度、光照、压强等影响而显著变化，人们利用它们这些性质制成热敏电阻、光敏电阻、压敏电阻等，这种材料叫___________；当温度降低到足够低时，有些材料的电阻会变为零，这种现象叫做___________现象。17．在图甲中,闭合开关后，给玻璃珠加热到红炽状态，小灯泡_________(选填“变亮”、“变暗”)这说明了_______．在图乙中,闭合开关后．在给钨丝缓慢加热的过程中，小灯泡___________(选填“变亮”、“变暗”)． 18．滑动变阻器是通过改变接入电路中电阻丝的 ___________来改变电阻的。如图1所示，当滑片向A端移动时，它的电阻将 ___________，如图2电阻箱的读数是 ___________Ω。19．有一只电阻器，加在它两端的电压为20V，通过它的电流为0.5A，则它的电阻是_____；如果加在它两端的电压为10V，通过它的电流为_____；如果在它两端的电压为零，则此时它的电阻是_____。20．图1是探究电流与电阻关系的实验电路，电流表和电压表量程分别为“0~0.6A”、“0~3V”。电阻R1两端电压保持恒定，滑动变阻器R2标有“50Ω 1A”，电源电压恒为9V。根据图2所画图像可得结论：保持导体两端___________一定，通过导体的电流与导体的电阻成___________比。为完成实验并保证电路安全，所选R1的最大阻值不能超过___________Ω。21．如图所示为一能粗略反映手对弹簧“握力大小”的电路设计，金属板M、N中间是电阻不计的弹簧，其中N固定不动，M可带动金属指针P在电阻R上的左右滑动。设电源电压保持不变，将两个电学器材（待选“定值电阻”、“电流表”或“电压表”）接入a、b和c、d四个接线柱，则a、b之间应接入___________，c、d之间应接入___________。22．小英按如图1所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表的示数如图2甲所示，电压表的示数如图2乙所示，则电压表的示数为 ___________V，电流表的示数为 ___________A，电阻Rx的阻值为 ___________Ω。三、实验题23．在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关；乙：导体的电阻与导体的材料有关；丙：导体的电阻与导体的横截面积有关；实验时，各种电阻丝参数如下表，电路如图所示；编号材料名称长度/m横截面积/mm2a镍铬合金丝1.00.2b镍铬合金丝1.00.1c镍铬合金丝0.50.1d锰铜合金丝0.50.1请回答以下问题：（1）实验中应通过比较_______的大小来比较电阻丝电阻的大小，达到验证猜想的目的；（2）若要验证甲同学的猜想，则应该选用_______两根电阻丝（填编号）进行对比实验；（3）选用a、b两根电阻丝进行对比实验，是为了验证_______同学的猜想。24．小明和小强在探究“电流跟电阻的关系”的实验中，设计的电路图如图甲所示。（1）根据图甲电路图用笔画线代替导线将图乙所示实物连接成对应电路（导线不交叉）；（2）连接好电路，闭合开关前，应将滑动变阻器的滑片移至最______端（选填“左”或“右”）；闭合开关后，若发现电压表没有示数，移动滑动变阻器的滑片，电流表示数随之变化，造成这一现象的原因可能是______；A．滑动变阻器短路B．电阻短路C．电流表坏了D．电阻处接触不良（3）排除电路故障，小明多次改变电阻R的阻值，通过调节滑动变阻器，正确完成了实验，获得实验数据记录如表，则第5次实验中对应定值电阻的阻值应为______Ω，分析数据可得出的结论是：______；实验次数12345电阻R/Ω5101520 电流I/A0.600.300.200.150.12（4）根据实验数据画出I—R图像如图丙所示，小强认为I—R图线为曲线，不便直观判断I与R的定量关系，于是他对图像中的坐标进行了巧妙变换，图像中曲线变为了直线，请你写出小强的改进方法：______。25．如图甲所示，为小明用伏安法测未知电阻Rx的实验电路图。（1）连接电路时，开关应处于 ___________状态；（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为2.4V时，电流表示数如图乙所示，其读数为 ___________A；小明把多次测量的电流值和电压值记录在如表中，利用表格的数据求出未知电阻Rx的阻值为 ___________Ω；序号123电压U/V1.12.43.0电流I/A0.10 0.30（3）在图甲电路中，已知滑动变阻器的最大阻值为R0，如只用电压表（拆掉电流表），也能测出Rx的阻值。具体操作是：滑动变阻器调到最大阻值，连好线路，闭合开关，读出电压表的示数为U1，接下来将滑片移到 ___________（选填“A”或“B”）端，读出电压表的示数为U2，则待测电阻Rx=___________。（用U1、U2、R0表示）；如果只用电流表（拆掉电压表） ___________（选填“能”或“不能”）测出待测电阻Rx的阻值。四、计算题26．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A。求：（1）电源电压；（2）S1、S2均闭合时，电流表的示数；（3）S1、S2均闭合时，电路中的总电阻。27．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图所示，电源电压保持不变。电压表量程为，是定值电阻，阻值为， 是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，求：(1)的阻值为多少？此时电压表的示数为，通过的电流为多少？(2)电源电压为多少？(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
参考答案1．D2．B3．D4．B5．A6．A7．D8．D9．D10．B11．D12．C13．C14．C15．C16．导电性     半导体     超导17．变亮     一定条件下，绝缘体可以变成导体     变暗18．长度     变小     320419．40Ω     0.25A     40Ω20．电压     反     2521．电压表     定值电阻22．2.5     0.5     523．电流     b、c     丙24．     左     B     25     电压一定时，通过导体的电流与导体的电阻成反比     画出I—图象25．断开     0.24     10.3     A          能26．（1）6V；（2）0.5A；（3）12Ω27．(1)250Ω，0.01A；(2)4V；(3)100℃
