苏科版九年级全册2 变阻器当堂达标检测题

这是一份苏科版九年级全册2 变阻器当堂达标检测题，共11页。试卷主要包含了下列说法正确的是，电位器实质上是变阻器的一种等内容，欢迎下载使用。

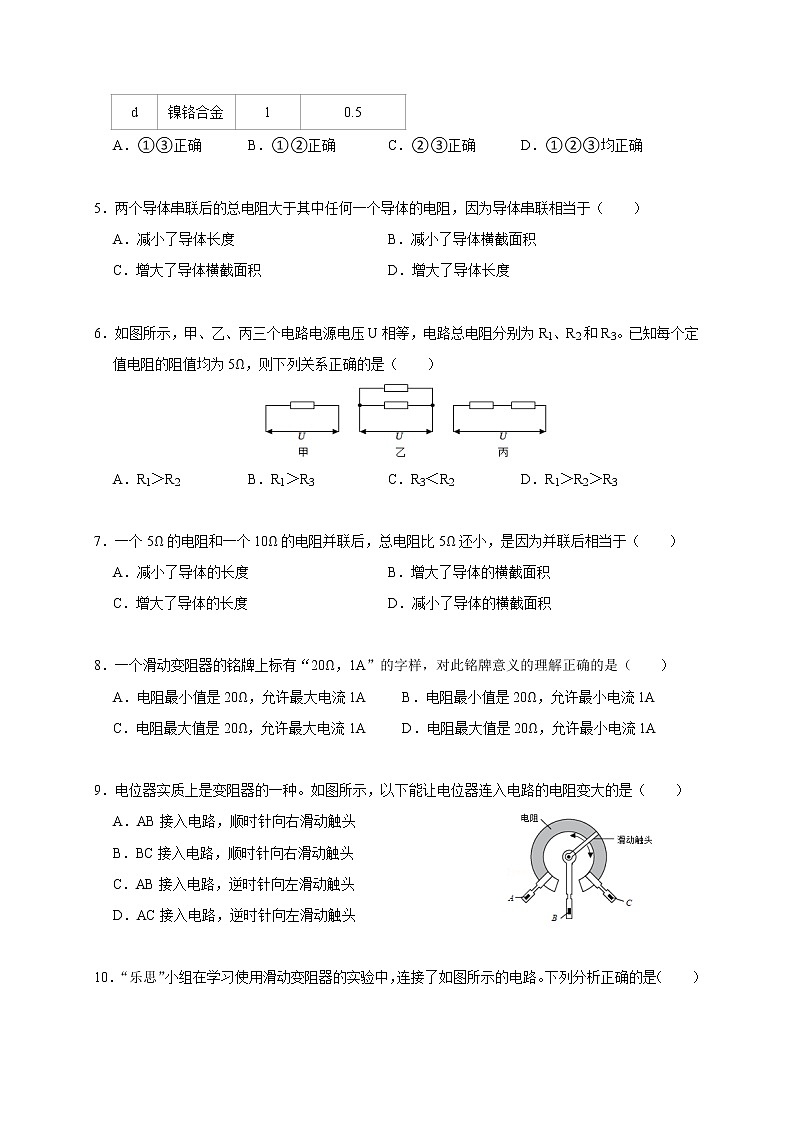

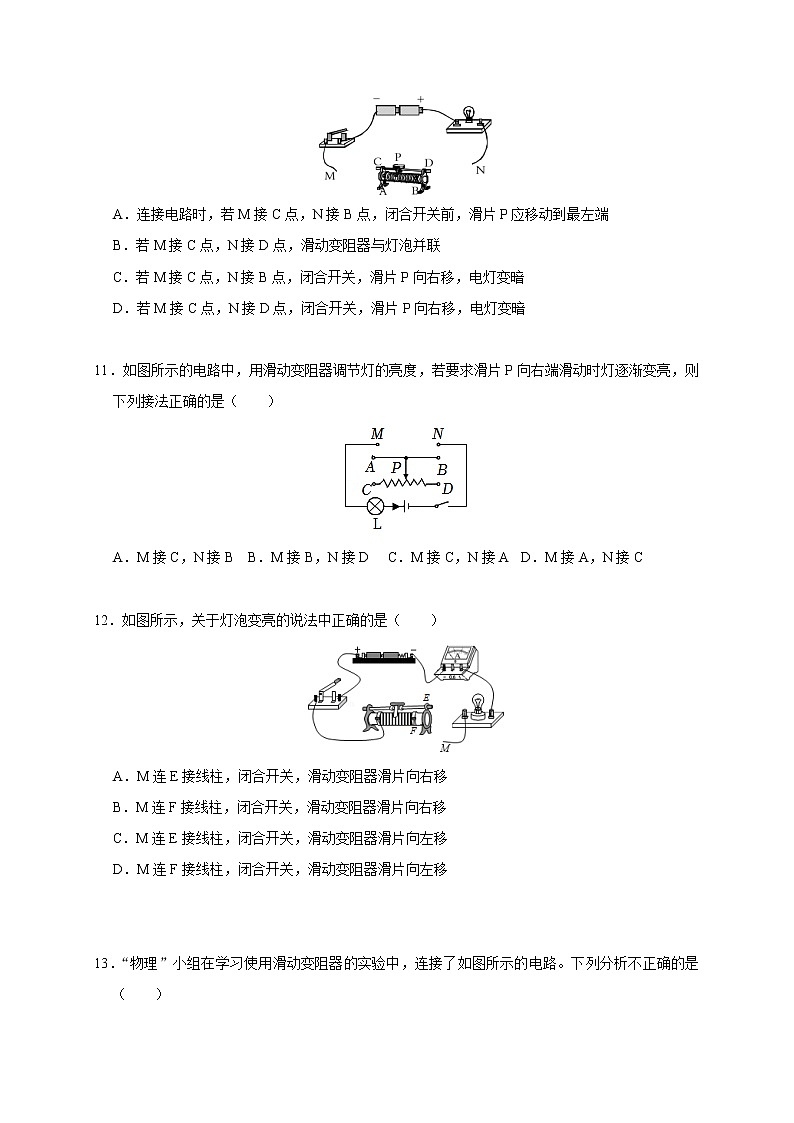

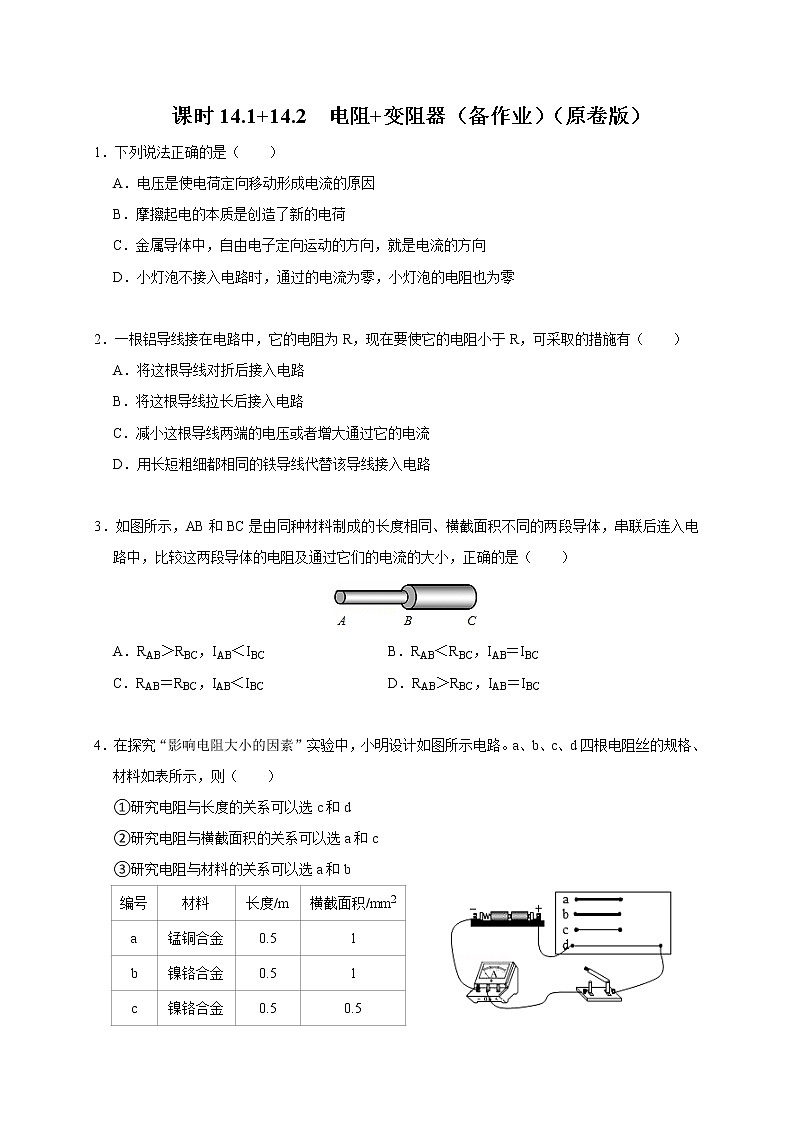

课时14.1+14.2  电阻+变阻器（备作业）（原卷版）1．下列说法正确的是（　　）A．电压是使电荷定向移动形成电流的原因 B．摩擦起电的本质是创造了新的电荷 C．金属导体中，自由电子定向运动的方向，就是电流的方向 D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零 2．一根铝导线接在电路中，它的电阻为R，现在要使它的电阻小于R，可采取的措施有（　　）A．将这根导线对折后接入电路 B．将这根导线拉长后接入电路 C．减小这根导线两端的电压或者增大通过它的电流 D．用长短粗细都相同的铁导线代替该导线接入电路 3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，比较这两段导体的电阻及通过它们的电流的大小，正确的是（　　）A．RAB＞RBC，IAB＜IBC B．RAB＜RBC，IAB＝IBC C．RAB＝RBC，IAB＜IBC D．RAB＞RBC，IAB＝IBC 4．在探究“影响电阻大小的因素”实验中，小明设计如图所示电路。a、b、c、d四根电阻丝的规格、材料如表所示，则（　　）①研究电阻与长度的关系可以选c和d②研究电阻与横截面积的关系可以选a和c③研究电阻与材料的关系可以选a和b编号材料长度/m横截面积/mm2a锰铜合金0.51b镍铬合金0.51c镍铬合金0.50.5d镍铬合金10.5A．①③正确 B．①②正确 C．②③正确 D．①②③均正确 5．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（　　）A．减小了导体长度 B．减小了导体横截面积 C．增大了导体横截面积 D．增大了导体长度 6．如图所示，甲、乙、丙三个电路电源电压U相等，电路总电阻分别为R1、R2和R3。已知每个定值电阻的阻值均为5Ω，则下列关系正确的是（　　）A．R1＞R2 B．R1＞R3 C．R3＜R2 D．R1＞R2＞R3 7．一个5Ω的电阻和一个10Ω的电阻并联后，总电阻比5Ω还小，是因为并联后相当于（　　）A．减小了导体的长度 B．增大了导体的横截面积 C．增大了导体的长度 D．减小了导体的横截面积 8．一个滑动变阻器的铭牌上标有“20Ω，1A”的字样，对此铭牌意义的理解正确的是（　　）A．电阻最小值是20Ω，允许最大电流1A  B．电阻最小值是20Ω，允许最小电流1A C．电阻最大值是20Ω，允许最大电流1A  D．电阻最大值是20Ω，允许最小电流1A 9．电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（　　）A．AB接入电路，顺时针向右滑动触头 B．BC接入电路，顺时针向右滑动触头 C．AB接入电路，逆时针向左滑动触头 D．AC接入电路，逆时针向左滑动触头 10．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是（　　）A．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端 B．若M接C点，N接D点，滑动变阻器与灯泡并联 C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗 D．若M接C点，N接D点，闭合开关，滑片P向右移，电灯变暗 11．如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）A．M接C，N接B B．M接B，N接D C．M接C，N接A D．M接A，N接C 12．如图所示，关于灯泡变亮的说法中正确的是（　　）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移 B．M连F接线柱，闭合开关，滑动变阻器滑片向右移 C．M连E接线柱，闭合开关，滑动变阻器滑片向左移 D．M连F接线柱，闭合开关，滑动变阻器滑片向左移  13．“物理”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析不正确的是（　　）A．若M接C点，N接D点，滑动变阻器接入电路中的阻值相当于一根导线 B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端 C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗 D．若M接A点，N接B点，闭合开关，滑片P向右移，电灯亮度不变 14．如图甲所示，电阻箱的示数是 　   　Ω；如图乙，若顺时针旋动旋钮，电位器接入电路的电阻变大，则应该将 　         　个接线柱接入电路。 15．滑动变阻器的工作原理：可以通过改变接入电路中电阻线的 　      　，从而改变接入电路中 　     　的大小。
课时14.1+14.2  电阻+变阻器（备作业）（解析版）1．下列说法正确的是（　　）A．电压是使电荷定向移动形成电流的原因 B．摩擦起电的本质是创造了新的电荷 C．金属导体中，自由电子定向运动的方向，就是电流的方向 D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零【答案】A【解答】A、电压是使电荷定向移动形成电流的原因，故A正确；B、摩擦起电的本质是电荷（电子）的转移，故B错误；C、金属导体中，自由电子定向运动的方向，与电流方向相反，故C错误；D、小灯泡不接入电路时，通过的电流为零，小灯泡的电阻不为零，因为电阻与电流无关，故D错误。 2．一根铝导线接在电路中，它的电阻为R，现在要使它的电阻小于R，可采取的措施有（　　）A．将这根导线对折后接入电路 B．将这根导线拉长后接入电路 C．减小这根导线两端的电压或者增大通过它的电流 D．用长短粗细都相同的铁导线代替该导线接入电路【答案】A【解答】A、一根铝导线的电阻为R，将这根导线对折后接入电路，导体的材料不变，导线的长度变短，横截面积增大，导线电阻变小，导线电阻小于R，故A正确；B、一根铝导线的电阻为R，将这根导线拉长，导体的材料不变，导线的长度变长，横截面积减小，电阻增大，导线电阻会大于R，故B错误；C、导体的电阻跟导体两端的电压和导体中的电流无关，改变电压和电流，不能改变导体的电阻，故C错误；D、长度和横截面积相同条件下，铁导线的电阻比铝导线的电阻大；用长短粗细都相同的铁导线代替铝导线接入电路，电阻增大，导线电阻大于R，故D错误。  3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，比较这两段导体的电阻及通过它们的电流的大小，正确的是（　　）A．RAB＞RBC，IAB＜IBC B．RAB＜RBC，IAB＝IBC C．RAB＝RBC，IAB＜IBC D．RAB＞RBC，IAB＝IBC【答案】D【解答】AB和BC由同种材料制成，长度相同，由图可知，AB横截面积小于BC横截面积，因此在温度相同的情况下，RAB＞RBC；AB和BC是串联后连入电路中，因为串联电路中各处电流都相等，所以IAB＝IBC，因此ABC不正确，D正确。 4．在探究“影响电阻大小的因素”实验中，小明设计如图所示电路。a、b、c、d四根电阻丝的规格、材料如表所示，则（　　）①研究电阻与长度的关系可以选c和d②研究电阻与横截面积的关系可以选a和c③研究电阻与材料的关系可以选a和b编号材料长度/m横截面积/mm2a锰铜合金0.51b镍铬合金0.51c镍铬合金0.50.5d镍铬合金10.5A．①③正确 B．①②正确 C．②③正确 D．①②③均正确【答案】A【解答】①研究电阻与长度的关系时，需要控制导体的材料和横截面积均相同，长度不同，由表格数据可知，电阻丝c、d的材料、横截面积均相同、而长度不同，所以研究电阻与长度的关系可以选c和d，故①正确；②要探究电阻大小跟导体的横截面积的关系，需要控制导体的材料和长度均相同，而横截面积不同；由表格数据可知，电阻丝b、c的长度、材料均相同，粗细不同，因此应选用电阻丝b、c分别接入电路中，故②错误；③研究电阻与材料的关系时，应选择两条长度、横截面积都相同，而材料不同的电阻丝，因此应选用电阻丝a、b分别接入电路中，故③正确；通过以上分析可知只有①③正确。 5．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（　　）A．减小了导体长度 B．减小了导体横截面积 C．增大了导体横截面积 D．增大了导体长度【答案】D【解答】导体串联后相当于增大了导体的长度，所以导体总电阻增大，且大于其中任何一个导体的电阻。 6．如图所示，甲、乙、丙三个电路电源电压U相等，电路总电阻分别为R1、R2和R3。已知每个定值电阻的阻值均为5Ω，则下列关系正确的是（　　）A．R1＞R2 B．R1＞R3 C．R3＜R2 D．R1＞R2＞R3【答案】A【解答】如图所示，三个电路中，每个定值电阻的阻值均为5Ω，且有并联后电路电阻变小，串联后电路电阻变大，因此有R1＝5Ω、R2＝×5Ω＝2.5Ω，R3＝2×5Ω＝10Ω，因此有R3＞R1＞R2，所以BCD错误，A正确。 7．一个5Ω的电阻和一个10Ω的电阻并联后，总电阻比5Ω还小，是因为并联后相当于（　　）A．减小了导体的长度 B．增大了导体的横截面积 C．增大了导体的长度 D．减小了导体的横截面积【答案】B【解答】若不考虑温度对电阻的影响，导体的电阻只取决于导体的长度、材料和横截面积，同种材料的导体越短、横截面积越大，导体的电阻越小；两个电阻并联时，相当于增大了导体的横截面积，所以总电阻变小，并且比任何一个电阻都小。8．一个滑动变阻器的铭牌上标有“20Ω，1A”的字样，对此铭牌意义的理解正确的是（　　）A．电阻最小值是20Ω，允许最大电流1A  B．电阻最小值是20Ω，允许最小电流1A C．电阻最大值是20Ω，允许最大电流1A  D．电阻最大值是20Ω，允许最小电流1A【答案】C【解答】铭牌上标有“20Ω 1A”，含义是滑动变阻器的接入电路的电阻范围0﹣20Ω，电阻的最大值是20Ω，允许通过的最大电流是1A。 9．电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（　　）A．AB接入电路，顺时针向右滑动触头 B．BC接入电路，顺时针向右滑动触头 C．AB接入电路，逆时针向左滑动触头 D．AC接入电路，逆时针向左滑动触头【答案】A【解答】A、若将A、B接入电路，滑动触头顺时针转动时，滑动变阻器接入电路的电阻丝变长，电阻变大，故A符合题意；B、若将B、C接入电路，顺时针向右滑动触头，滑动变阻器接入电路的电阻丝变短，电阻变小，故B不符合题意；C、若将A、B接入电路，逆时针向左滑动触头时，滑动变阻器接入电路的电阻丝变短，电阻变小，故C不符合题意；D、若将A、C接入电路，逆时针向左滑动触头时，滑动变阻器接入电路电阻丝的长度不变，电阻大小不变，故D不符合题意。 10．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是（　　）A．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端 B．若M接C点，N接D点，滑动变阻器与灯泡并联 C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗 D．若M接C点，N接D点，闭合开关，滑片P向右移，电灯变暗【答案】A【解答】A、连接电路时，若M接C点，N接B点，闭合开关前，应使滑动变阻器接入电路的电阻最大，滑片P应移动到最左端，故A正确；B、若M接C，N接D，滑动变阻器接入电路的电阻为0，只有灯泡接入电路中，故B错误；C、若M接C点，N接B点，滑片右移，滑动变阻器接入电路的电阻变小，电路中的电流变大，灯泡变亮，故C错误；D、若M接C点，N接D点，滑动变阻器接入电路的电阻为0，移动滑片，电阻不变，电流不变，灯泡亮度不变，故D错误。 11．如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）A．M接C，N接B B．M接B，N接D C．M接C，N接A D．M接A，N接C【答案】B【解答】用滑动变阻器调节灯的亮度时，滑动变阻器应与灯泡串联，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大，变阻器接入电路的电阻变小，则变阻器接入电路的电阻丝变短，所以变阻器下方的D接线柱应接入电路，上方的接线柱可选用A或B，则M应该接A或B，N接D。 12．如图所示，关于灯泡变亮的说法中正确的是（　　）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移 B．M连F接线柱，闭合开关，滑动变阻器滑片向右移 C．M连E接线柱，闭合开关，滑动变阻器滑片向左移 D．M连F接线柱，闭合开关，滑动变阻器滑片向左移【答案】C【解答】AC、如图，小灯泡和滑动变阻器串联在电路中，M接E时，滑动变阻器接入左半段，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻丝长度变长，电阻变大，电路中电流变小，灯泡的实际功率变小，灯泡变暗；M接E时，滑动变阻器的滑片向左移动，滑动变阻器接入电路的电阻丝长度变短，电阻变小，电路中电流变大，灯泡的实际功率变大，灯泡变亮，故A错误，C正确。BD、当M连F接线柱时，滑动变阻器都接下面两个接线柱，滑动变阻器相当于定值电阻，移动滑片，不能改变电路中的电阻，不能改变电路中的电流，不能改变灯泡的实际功率，不能改变灯泡的亮度，故BD都错误。 13．“物理”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析不正确的是（　　）A．若M接C点，N接D点，滑动变阻器接入电路中的阻值相当于一根导线 B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端 C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗 D．若M接A点，N接B点，闭合开关，滑片P向右移，电灯亮度不变【答案】C【解答】A、若M接C点，N接D点，滑动变阻器接入电路的电阻为0，只有灯泡接入电路中，故A正确；B、连接电路时，若M接C点，N接B点，闭合开关前，应使滑动变阻器接入电路的电阻最大，滑片P应移动到最左端，故B正确；C、若M接C点，N接B点，闭合开关，滑片右移，滑动变阻器接入电路的电阻变小，电路中的电流变大，灯泡变亮，故C错误；D、若M接A点，N接B点，闭合开关，滑动变阻器接入电路的电阻为最大值，移动滑片，电阻不变，电流不变，灯泡亮度不变，故D正确。 14．如图甲所示，电阻箱的示数是 　327　Ω；如图乙，若顺时针旋动旋钮，电位器接入电路的电阻变大，则应该将 　A、B　个接线柱接入电路。【答案】327；A、B【解答】（1）由图甲可知，电阻箱的示数R＝0×1000Ω+3×100Ω+2×10Ω+7×1Ω＝327Ω；（2）由图乙所示电位器可知，当将A、B两点接入电路时，滑片顺时针旋动时，接入电路的电阻丝变长，电位器接入电路电阻变大。 15．滑动变阻器的工作原理：可以通过改变接入电路中电阻线的 　长度　，从而改变接入电路中 　电阻　的大小。【答案】长度；电阻【解答】解：滑动变阻器是利用了改变接入电路中电阻线的长度来改变电阻大小的，从而改变了接入电路中的电阻大小。
