苏科版八年级上册4.2 透镜练习题

这是一份苏科版八年级上册4.2 透镜练习题

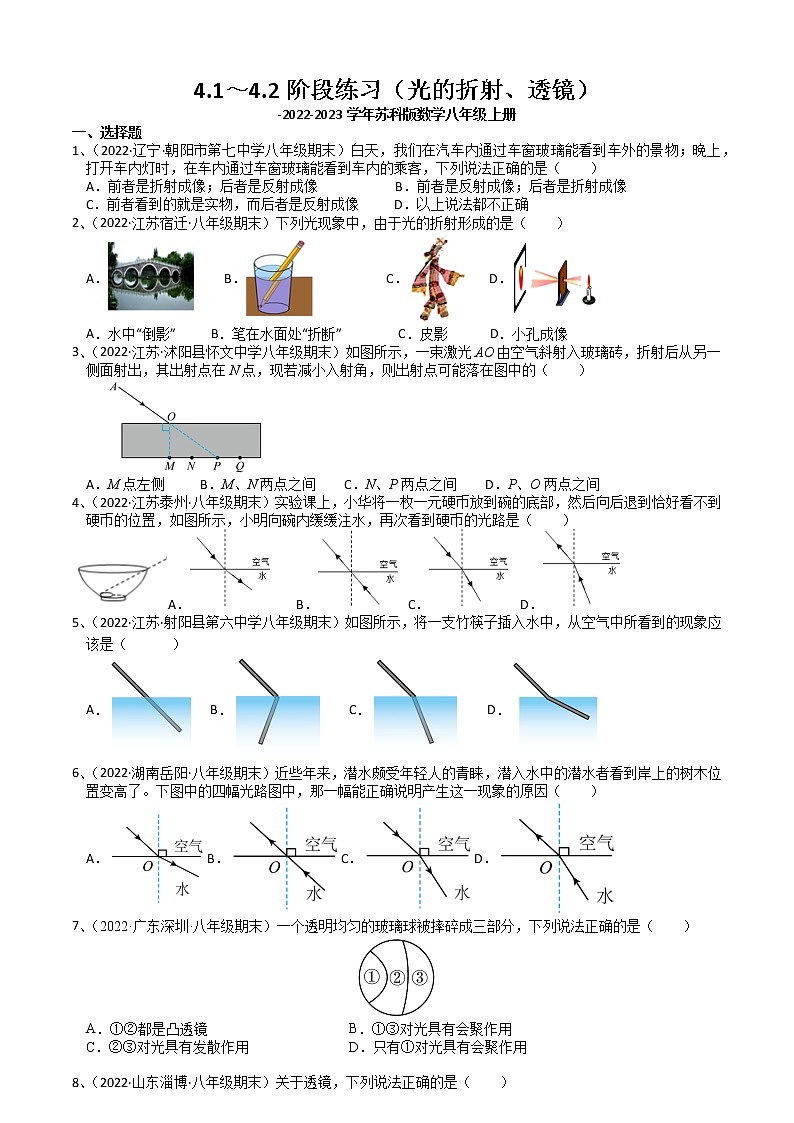

4.1～4.2阶段练习（光的折射、透镜）-2022-2023学年苏科版数学八年级上册一、选择题1、（2022·辽宁·朝阳市第七中学八年级期末）白天，我们在汽车内通过车窗玻璃能看到车外的景物；晚上，打开车内灯时，在车内通过车窗玻璃能看到车内的乘客，下列说法正确的是（　　）A．前者是折射成像；后者是反射成像 B．前者是反射成像；后者是折射成像C．前者看到的就是实物，而后者是反射成像 D．以上说法都不正确2、（2022·江苏宿迁·八年级期末）下列光现象中，由于光的折射形成的是（　　）A． B． C． D．A．水中“倒影” B．笔在水面处“折断” C．皮影 D．小孔成像3、（2022·江苏·沭阳县怀文中学八年级期末）如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点在N点，现若减小入射角，则出射点可能落在图中的（　　） A．M点左侧 B．M、N两点之间 C．N、P两点之间 D．P、O两点之间4、（2022·江苏泰州·八年级期末）实验课上，小华将一枚一元硬币放到碗的底部，然后向后退到恰好看不到硬币的位置，如图所示，小明向碗内缓缓注水，再次看到硬币的光路是（　　）A． B． C． D．5、（2022·江苏·射阳县第六中学八年级期末）如图所示，将一支竹筷子插入水中，从空气中所看到的现象应该是（        ）A． B． C． D．6、（2022·湖南岳阳·八年级期末）近些年来，潜水颇受年轻人的青睐，潜入水中的潜水者看到岸上的树木位置变高了。下图中的四幅光路图中，那一幅能正确说明产生这一现象的原因（　　）A．B．C．D．7、（2022·广东深圳·八年级期末）一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（　　）A．①②都是凸透镜 B．①③对光具有会聚作用C．②③对光具有发散作用 D．只有①对光具有会聚作用8、（2022·山东淄博·八年级期末）关于透镜，下列说法正确的是（　　）A．凸透镜只对平行光有会聚作用B．平行光经过凸透镜后会聚于一点，这个点就是焦点C．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不改变D．光线经过凹透镜后发散，一定不会成像9、（2022·山东泰安·八年级期末）下列光学作图中，错误的是（　　）A． B．C． D．10、（2022·辽宁大连·八年级期末）在如图所示的光路图中，分别填入合适的透镜。其中应选择凹透镜是（　　） A．甲、乙 B．丙、丁 C．甲、丁 D．乙、丙11、（2021·江苏盐城·八年级期末）如图甲所示，某透镜正对太阳光，在一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙，为了判断出该透镜是凸透镜还是凹透镜，小明将透镜逐渐远离白纸，观察白纸上的现象进行判断。对此操作以下看法正确的是（　　）A．可以判断 B．无法判断C．无需操作，就能判断该透镜是凸透镜 D．无需操作，就能判断该透镜是凹透镜12、（2022·四川·德阳市旌阳区教育科学研究与教师培训中心八年级期末）如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点，由图可知，下列说法中正确的是（     ）A．透镜是凸透镜，距离OQ小于焦距 B．透镜是凸透镜，距离OQ大于焦距C．透镜是凹透镜，距离OP小于焦距 D．透镜是凹透镜，距离OP大于焦距13、（2022·江苏无锡·八年级月考）小文利用太阳光测量凸透镜的焦距，方法如图所示，他让凸透镜正对阳光，但纸板上的最小光斑却不易确定。于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和14cm，则凸透镜的焦距是（　　）A．8cm B．11cm C．14cm D．22cm14、（2022·湖南株洲·八年级期末）如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（　　） A．平面镜 B．凸透镜 C．凹透镜 D．前三者均可二、填空题15、（2022·江苏盐城·八年级期末）古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的_______现象，“池水照明月”说的就是光的______现象，“明月松间照”说的就是光的_______现象。16、（2022·江苏无锡·八年级期末）如图所示，小明看到水中A处有一个圆形“物块”，他看到的“物块”是光从_______射入________中而成的虚像。物块实际位置可能在B、C、D三点中的_________处。17、（2022·江苏盐城·八年级期末）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点______侧。打开水槽底部水龙头缓慢放水的过程中，折射角大小______（选填“变大”、“变小”或“不变”）同时观察到水槽底部光斑向______移动。18、（2022·江苏·扬州市梅岭中学八年级期末）如图所示为一束光射向空气与水分界面后发生反射与折射现象，由图可知，折射角是_______度，界面的_______（选填“上”“下”“左”或“右”）侧是空气。19、（2022·湖南怀化·八年级期末）日食现象是由于光的_______形成的；站在平静的池塘旁，可看到岸边大树的倒影和水中游的鱼，前者是光的_______现象，后者是光的_______现象，所看到的都是_______（填“实像”或“虚像”）20、（2022·山东枣庄·八年级期末）如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放大的印章，这属于光的_________现象；通过下方镜能看到印章底部的字，这属于光的________现象。21、（2022·山东济宁·八年级期末）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．22、（2022·江苏扬州·八年级期末）利用太阳光测量凸透镜焦距时，小华将凸透镜正对太阳，再把一张纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L。小华推断，凸透镜的焦距一定大于L。（1）你认为小华的推断_________（选填“正确”或“不正确”）；（2）为了检验小华的推断是否正确，你下一步的实验操作是______。三、解答题23、（2022·辽宁盘锦·八年级期末）如图所示，在不透明的杯底部画一个黑点A，向杯中倒入适量水，眼睛位于P点看到A点的像A'。（1）这个像是由于光发生 ___________形成的 ___________（填“虚像”或“实像”）。（2）请作出眼睛看到A'点的光路图。( )（3）用激光笔对准像A'照射，光 ___________（填“能”或“不能”）照到杯底A点。24、（2022·江苏·射阳县第六中学八年级期末）如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线并标出反射角的大小。 25、（2022·江苏淮安·八年级期末）当光线从水中射向空气时，它的折射光线如图所示，请画出入射光线。 26、（2022·四川德阳·八年级期末）如图所示，F是透镜的焦点，a、b、c是烛焰发出的三条光线，请作出a、b、c三条光线的折射光线。27、（2022·四川乐山·八年级期末）请在图中完成凹透镜光路图。28、（2022·四川广元·八年级期末）如图所示，作出光线通过凸透镜和凹透镜的完整光路图。29、（2022·四川遂宁·八年级期末）请在图中画出经过透镜折射前的光线。 30、（2022·四川·宁南县教育研究培训中心八年级期末）根据图中的光路图在长方形框中填上适当类型的透镜。31、（2022·四川·宁南县教育研究培训中心八年级期末）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示，并且光线a经凸透镜折射后的折射光线与凸透镜的光轴平行。请在图中画出：（1）凸透镜的焦点F； （2）点光源S的位置。32、（2022·山东菏泽·八年级期末）请根据给出的入射光线，画出经凹透镜后的折射光线，再画出折射光线经平面镜后的反射光线。 33、（2022·山东潍坊·八年级期末）如图所示，点光源S发出的一条光线经平面镜反射后射向凹透镜，经凹透镜折射后平行于凹透镜的主光轴射出。请画出光路图（透镜主光轴在水平方向）。34、（2022·江苏南通·八年级期末）小强同学利用如图所示的实验装置探究“光的反射和折射规律”。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的，NOM为两半圆的分界线，其中光屏F可绕直径NOM前后折转。实验测量数据如表所示：（1）当光从空气射入水中时的传播方向 _________（选填“一定”或“不一定”）发生改变；（2）由表中数据可知，光从空气斜射入水中时，折射角 ________（选填“大于”、“等于”或“小于”）入射角，且折射角随着入射角的增大而 _________；（3）由表中数据可知，当光从水中以32°入射角斜射到空气中时，折射角为 ________°；（4）小明同学在实验时，当他沿AO方向射入一束光，F光屏上没有反射光和折射光，可能原因是 _________。35、（2022·江苏南通·八年级期末）小明为探究光的折射规律设计了下面两个实验装置： （一）如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转：（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位于法线________；小明将光屏F向后折转一定角度后，在光屏F上不能看到折射光，说明折射光线和入射光线________（选填“在”或“不在”）同一平面内；（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向________（选填“左”、“右”或“上”）移动；（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明________。（二）小明让一束光强不变的激光从某玻璃斜射向空气（如图乙、丙），不断调整入射角，通过实验得到如表格：（4）光的折射现象一般都会伴随着反射现象的发生，当入射角增大时，折射角________；折射光线的能量________（选填“增大”、“减小”或“不变”）；（5）当入射角α≥41.8°时，折射光消失，反射光会变得更亮，即发生光的全反射现象。图像丁中的图线________（选填“a”或“b”）反映了上述实验中的两角关系；（6）通过对实验数据的分析特点可知，如果光从空气射向玻璃，________（选填“能”或“不能”）发生全反射现象。36、（2022·浙江湖州·中考真题）三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。（1）经过两次折射后，红光均向三棱镜的__________（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；（3）利用三棱镜还可以进行的探究实验是______。4.1～4.2阶段练习（光的折射、透镜）-2022-2023学年苏科版数学八年级上册一、选择题1、（2022·辽宁·朝阳市第七中学八年级期末）白天，我们在汽车内通过车窗玻璃能看到车外的景物；晚上，打开车内灯时，在车内通过车窗玻璃能看到车内的乘客，下列说法正确的是（　　）A．前者是折射成像；后者是反射成像 B．前者是反射成像；后者是折射成像C．前者看到的就是实物，而后者是反射成像 D．以上说法都不正确【答案】A2、（2022·江苏宿迁·八年级期末）下列光现象中，由于光的折射形成的是（　　）A． B． C． D．A．水中“倒影” B．笔在水面处“折断” C．皮影 D．小孔成像【答案】B3、（2022·江苏·沭阳县怀文中学八年级期末）如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点在N点，现若减小入射角，则出射点可能落在图中的（　　） A．M点左侧 B．M、N两点之间 C．N、P两点之间 D．P、O两点之间【答案】B4、（2022·江苏泰州·八年级期末）实验课上，小华将一枚一元硬币放到碗的底部，然后向后退到恰好看不到硬币的位置，如图所示，小明向碗内缓缓注水，再次看到硬币的光路是（　　）A． B． C． D．【答案】D5、（2022·江苏·射阳县第六中学八年级期末）如图所示，将一支竹筷子插入水中，从空气中所看到的现象应该是（        ）A． B． C． D．【答案】．D6、（2022·湖南岳阳·八年级期末）近些年来，潜水颇受年轻人的青睐，潜入水中的潜水者看到岸上的树木位置变高了。下图中的四幅光路图中，那一幅能正确说明产生这一现象的原因（　　）A．B．C．D．【答案】C7、（2022·广东深圳·八年级期末）一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（　　）A．①②都是凸透镜 B．①③对光具有会聚作用C．②③对光具有发散作用 D．只有①对光具有会聚作用【答案】B8、（2022·山东淄博·八年级期末）关于透镜，下列说法正确的是（　　）A．凸透镜只对平行光有会聚作用B．平行光经过凸透镜后会聚于一点，这个点就是焦点C．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不改变D．光线经过凹透镜后发散，一定不会成像【答案】C9、（2022·山东泰安·八年级期末）下列光学作图中，错误的是（　　）A． B．C． D．【答案】B10、（2022·辽宁大连·八年级期末）在如图所示的光路图中，分别填入合适的透镜。其中应选择凹透镜是（　　） A．甲、乙 B．丙、丁 C．甲、丁 D．乙、丙【答案】C11、（2021·江苏盐城·八年级期末）如图甲所示，某透镜正对太阳光，在一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙，为了判断出该透镜是凸透镜还是凹透镜，小明将透镜逐渐远离白纸，观察白纸上的现象进行判断。对此操作以下看法正确的是（　　）A．可以判断 B．无法判断C．无需操作，就能判断该透镜是凸透镜 D．无需操作，就能判断该透镜是凹透镜【答案】D12、（2022·四川·德阳市旌阳区教育科学研究与教师培训中心八年级期末）如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点，由图可知，下列说法中正确的是（     ）A．透镜是凸透镜，距离OQ小于焦距 B．透镜是凸透镜，距离OQ大于焦距C．透镜是凹透镜，距离OP小于焦距 D．透镜是凹透镜，距离OP大于焦距【答案】B13、（2022·江苏无锡·八年级月考）小文利用太阳光测量凸透镜的焦距，方法如图所示，他让凸透镜正对阳光，但纸板上的最小光斑却不易确定。于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和14cm，则凸透镜的焦距是（　　）A．8cm B．11cm C．14cm D．22cm【答案】B14、（2022·湖南株洲·八年级期末）如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（　　） A．平面镜 B．凸透镜 C．凹透镜 D．前三者均可【答案】D二、填空题15、（2022·江苏盐城·八年级期末）古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的_______现象，“池水照明月”说的就是光的______现象，“明月松间照”说的就是光的_______现象。【答案】   折射     反射     直线传播16、（2022·江苏无锡·八年级期末）如图所示，小明看到水中A处有一个圆形“物块”，他看到的“物块”是光从_______射入________中而成的虚像。物块实际位置可能在B、C、D三点中的_________处。  【答案】水     空气     B17、（2022·江苏盐城·八年级期末）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点______侧。打开水槽底部水龙头缓慢放水的过程中，折射角大小______（选填“变大”、“变小”或“不变”）同时观察到水槽底部光斑向______移动。【答案】 左     不变     右18、（2022·江苏·扬州市梅岭中学八年级期末）如图所示为一束光射向空气与水分界面后发生反射与折射现象，由图可知，折射角是_______度，界面的_______（选填“上”“下”“左”或“右”）侧是空气。【答案】  38     上19、（2022·湖南怀化·八年级期末）日食现象是由于光的_______形成的；站在平静的池塘旁，可看到岸边大树的倒影和水中游的鱼，前者是光的_______现象，后者是光的_______现象，所看到的都是_______（填“实像”或“虚像”） 【答案】直线传播     反射     折射     虚像20、（2022·山东枣庄·八年级期末）如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放大的印章，这属于光的_________现象；通过下方镜能看到印章底部的字，这属于光的________现象。【答案】   折射     反射21、（2022·山东济宁·八年级期末）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．【答案】    凸透镜     会聚22、（2022·江苏扬州·八年级期末）利用太阳光测量凸透镜焦距时，小华将凸透镜正对太阳，再把一张纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L。小华推断，凸透镜的焦距一定大于L。（1）你认为小华的推断_________（选填“正确”或“不正确”）；（2）为了检验小华的推断是否正确，你下一步的实验操作是______。【答案】(1)不正确     (2)向下移动凸透镜，如果此时光斑变大，说明光斑在焦点之前，焦距大于L，说明小华推断正确；向下移动凸透镜，如果此时光斑变小，说明光斑在焦点之后，焦距小于L，说明小华推断错误。三、解答题23、（2022·辽宁盘锦·八年级期末）如图所示，在不透明的杯底部画一个黑点A，向杯中倒入适量水，眼睛位于P点看到A点的像A'。（1）这个像是由于光发生 ___________形成的 ___________（填“虚像”或“实像”）。（2）请作出眼睛看到A'点的光路图。( )（3）用激光笔对准像A'照射，光 ___________（填“能”或“不能”）照到杯底A点。  【答案】 折射     虚像          能24、（2022·江苏·射阳县第六中学八年级期末）如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线并标出反射角的大小。 【答案】25、（2022·江苏淮安·八年级期末）当光线从水中射向空气时，它的折射光线如图所示，请画出入射光线。 【答案】26、（2022·四川德阳·八年级期末）如图所示，F是透镜的焦点，a、b、c是烛焰发出的三条光线，请作出a、b、c三条光线的折射光线。【答案】27、（2022·四川乐山·八年级期末）请在图中完成凹透镜光路图。【答案】28、（2022·四川广元·八年级期末）如图所示，作出光线通过凸透镜和凹透镜的完整光路图。【答案】29、（2022·四川遂宁·八年级期末）请在图中画出经过透镜折射前的光线。 【答案】30、（2022·四川·宁南县教育研究培训中心八年级期末）根据图中的光路图在长方形框中填上适当类型的透镜。【答案】31、（2022·四川·宁南县教育研究培训中心八年级期末）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示，并且光线a经凸透镜折射后的折射光线与凸透镜的光轴平行。请在图中画出：（1）凸透镜的焦点F； （2）点光源S的位置。【答案】32、（2022·山东菏泽·八年级期末）请根据给出的入射光线，画出经凹透镜后的折射光线，再画出折射光线经平面镜后的反射光线。 【答案】33、（2022·山东潍坊·八年级期末）如图所示，点光源S发出的一条光线经平面镜反射后射向凹透镜，经凹透镜折射后平行于凹透镜的主光轴射出。请画出光路图（透镜主光轴在水平方向）。【答案】34、（2022·江苏南通·八年级期末）小强同学利用如图所示的实验装置探究“光的反射和折射规律”。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的，NOM为两半圆的分界线，其中光屏F可绕直径NOM前后折转。实验测量数据如表所示：（1）当光从空气射入水中时的传播方向 _________（选填“一定”或“不一定”）发生改变；（2）由表中数据可知，光从空气斜射入水中时，折射角 ________（选填“大于”、“等于”或“小于”）入射角，且折射角随着入射角的增大而 _________；（3）由表中数据可知，当光从水中以32°入射角斜射到空气中时，折射角为 ________°；（4）小明同学在实验时，当他沿AO方向射入一束光，F光屏上没有反射光和折射光，可能原因是 _________。 【答案】    不一定     小于     增大     45     F光屏绕直径NOM向前或者向后折转了一定角度35、（2022·江苏南通·八年级期末）小明为探究光的折射规律设计了下面两个实验装置： （一）如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转：（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位于法线________；小明将光屏F向后折转一定角度后，在光屏F上不能看到折射光，说明折射光线和入射光线________（选填“在”或“不在”）同一平面内；（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向________（选填“左”、“右”或“上”）移动；（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明________。（二）小明让一束光强不变的激光从某玻璃斜射向空气（如图乙、丙），不断调整入射角，通过实验得到如表格：（4）光的折射现象一般都会伴随着反射现象的发生，当入射角增大时，折射角________；折射光线的能量________（选填“增大”、“减小”或“不变”）；（5）当入射角α≥41.8°时，折射光消失，反射光会变得更亮，即发生光的全反射现象。图像丁中的图线________（选填“a”或“b”）反映了上述实验中的两角关系；（6）通过对实验数据的分析特点可知，如果光从空气射向玻璃，________（选填“能”或“不能”）发生全反射现象。 【答案】  两侧     在     左     在光的折射现象中，光路是可逆的     增大     减小     a     不能36、（2022·浙江湖州·中考真题）三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。（1）经过两次折射后，红光均向三棱镜的__________（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；（3）利用三棱镜还可以进行的探究实验是______。【答案】     底边BC     会聚     研究白光是由哪些颜色的光组成的入射角α0°30°45°60°反射角γ0°30°45°60°折射角β0°22°32°41°入射角α0°10°20°30°40°41.8°50°折射角β0°15.2°30.9°48.6°81°90°反射能量5%7%26%43%84%100%100%入射角α0°30°45°60°反射角γ0°30°45°60°折射角β0°22°32°41°入射角α0°10°20°30°40°41.8°50°折射角β0°15.2°30.9°48.6°81°90°反射能量5%7%26%43%84%100%100%
