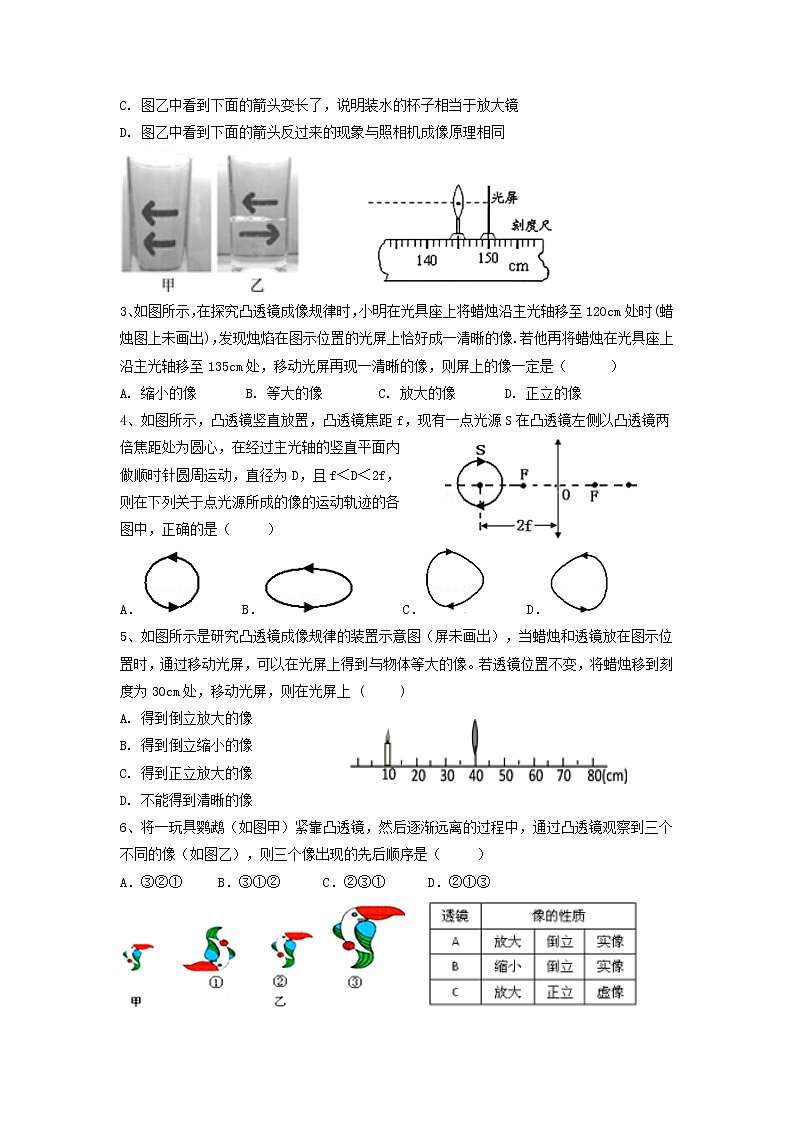

《4.3凸透镜成像规律》（第二课时）同步练习【知识梳理】1、凸透镜成像的规律：2、口决：①一焦内外分 ，二焦内外分 ；实像异侧倒，虚像 ；②物距和像距比较，像距大像 ，像距小像 ；③成实像时，物近像 像 ，成虚像时，物近像 像 。3、用凸透镜的特殊光路解析成像原理 【巩固提高】1、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（ ） 2、小明在一个玻璃杯的后方放置一张画有两个箭头的白纸，如图甲所示；当向玻璃杯中注水至两箭头中间时，观察到图乙所示情景，透过杯中水看到的箭头却是一个反向且变长了；下列说法中正确的是( )A. 图甲中看到的两个箭头是实像B. 图乙中看到下面的箭头反过来的现象与投影仪成像原理相同C. 图乙中看到下面的箭头变长了，说明装水的杯子相当于放大镜D. 图乙中看到下面的箭头反过来的现象与照相机成像原理相同 3、如图所示，在探究凸透镜成像规律时，小明在光具座上将蜡烛沿主光轴移至120cm处时(蜡烛图上未画出)，发现烛焰在图示位置的光屏上恰好成一清晰的像.若他再将蜡烛在光具座上沿主光轴移至135cm处，移动光屏再现一清晰的像，则屏上的像一定是（ ）A. 缩小的像 B. 等大的像 C. 放大的像 D. 正立的像4、如图所示，凸透镜竖直放置，凸透镜焦距f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，直径为D，且f＜D＜2f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是（ ）A． B． C． D．5、如图所示是研究凸透镜成像规律的装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，移动光屏，则在光屏上 ( )A. 得到倒立放大的像 B. 得到倒立缩小的像C. 得到正立放大的像 D. 不能得到清晰的像6、将一玩具鹦鹉（如图甲）紧靠凸透镜，然后逐渐远离的过程中，通过凸透镜观察到三个不同的像（如图乙），则三个像出现的先后顺序是（ ）A．③②① B．③①② C．②③① D．②①③ 7、有A、B、C三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如表格所示，由此可知A、B、C三个透镜的焦距关系为（ ）A. fA＞fB＞fc B. fc＞fA＞fB C. fA＜fB＜fc D. fB＜fc＜fA8、如图所示，AC为入射光线，CB为折射光线，且AO＜OB．已知AO＝10cm，该凸透镜的焦距可能是（ ）A. f＝10cm B. f＝5cm C. f＝8cm D. f＝12cm 9、如图所示，主光轴上的Ｓ点发出的光经凸透镜折射后交于主光轴上的Ｓ’点，现有一条平行于入射光的光线从Ｒ点射向凸透镜，则折射光在凸透镜的另一侧（ ）A、和主光轴有交点，仍在S′点 B、和主光轴有交点，在S′点的左侧C、和主光轴有交点，在S′点的右侧 D、和主光轴没有交点10、如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。当将点光源放在C点时，则（ ）A. 一定在B点成一个实像 B. 一定在A点的左侧成一个虚像C. 可能在B、C之间成一个实像 D. 可能在C点的右侧成一个虚像11、一个人在凸透镜二倍焦距处以v1的速度远离透镜，则他的像移动的方向和速度v2（ ）A．靠近透镜，且v2＞v1 B．靠近透镜，且v2＜v1 C．远离透镜，且v2＞v1 D．远离透镜，且v2＜v112、如图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S′是S经凸透镜所成的像。当光源S沿平行主轴的方向向透镜移动时（始终保持u＞f），像S′远离透镜移动的情况是（ ）A. 沿F1与S′连线方向 B. 沿F2与S′连线方向C. 沿O与S′连线方向 D. 沿平行主轴方向 13、按要求作图：（1）如图甲所示，请在图中画出物体AB的像A′B′的大概位置。（2）如图乙所示，其中AB是物体，A′B′是AB的像，请在图中适当位置画上合适的透镜，并大致标出其焦点的位置。（3）如图丙所示，F是凸透镜的焦点，P是二倍焦距点，请在图中画出它们对应的折射光线和入射光线。14、同学们用焦距是10cm的凸透镜做 “探究凸透镜成像的规律”实验。 甲 乙 丙（1）该凸透镜做成像实验，把蜡烛放在距凸透镜如图甲所示的位置，移动光屏，在光屏上形成清晰的像．若撤去光屏，人眼在图示位置________（能/不能）观察到蜡烛的像。（2）接着把蜡烛放在距凸透镜25cm的位置，移动光屏，在光屏上得到清晰的像“A”；再接着把蜡烛放在距凸透镜28cm的位置，再移动光屏，在光屏上得到清晰的像“B”，由实验可知像“A”_______（选填“大于”或“小于”）像“B”。（3）小王同学将透镜及蜡烛、光屏置于光具座上（如图乙），做成像实验，记录每次成实像的物距u，像距v，物像间距L（u+v），绘出图线丙（以f为长度单位）．由图可知，要想成实像，蜡烛与光屏的间距应满足 ．经“百度”发现，物理学中，有一个凸透镜成像的“新概念”：放大率n=A’B’/AB=v/u，结合丙、丁两图，可知当物距u=1.5f时，n= 。参考答案【知识梳理】1、倒立；缩小；实像；f
