初中物理苏科版九年级全册第十四章 欧姆定律4 欧姆定律的应用练习题

这是一份初中物理苏科版九年级全册第十四章 欧姆定律4 欧姆定律的应用练习题

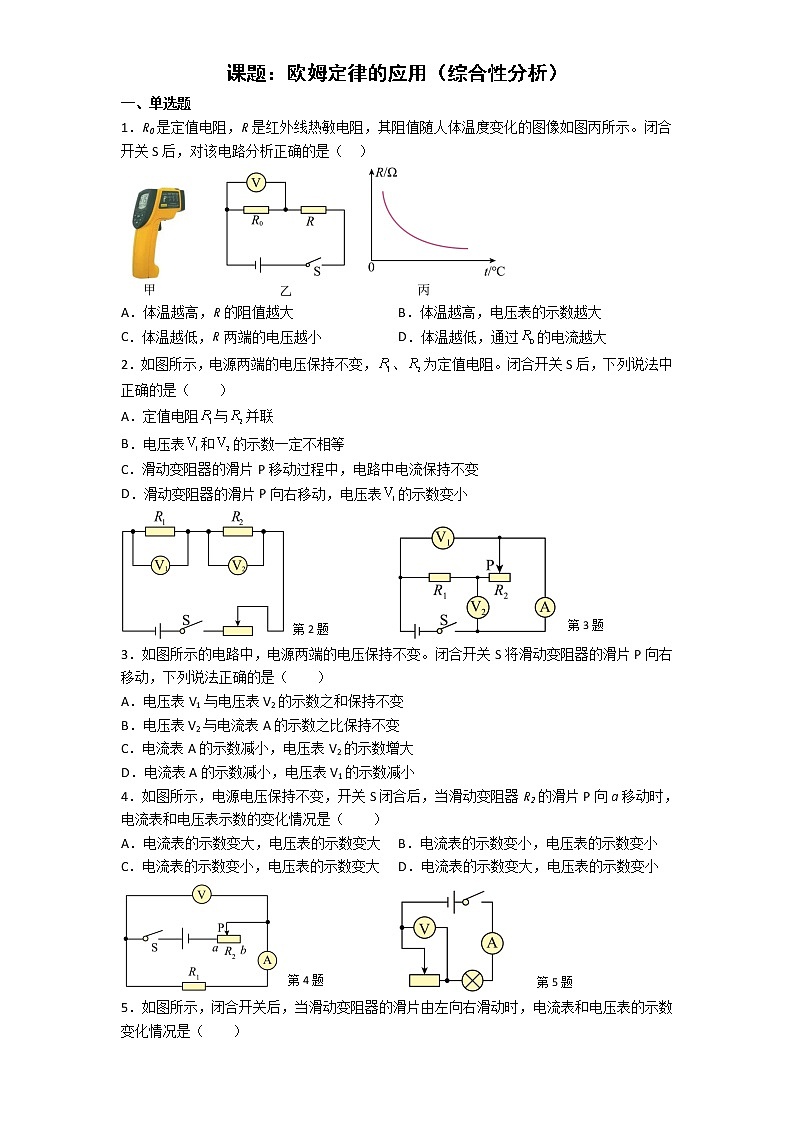

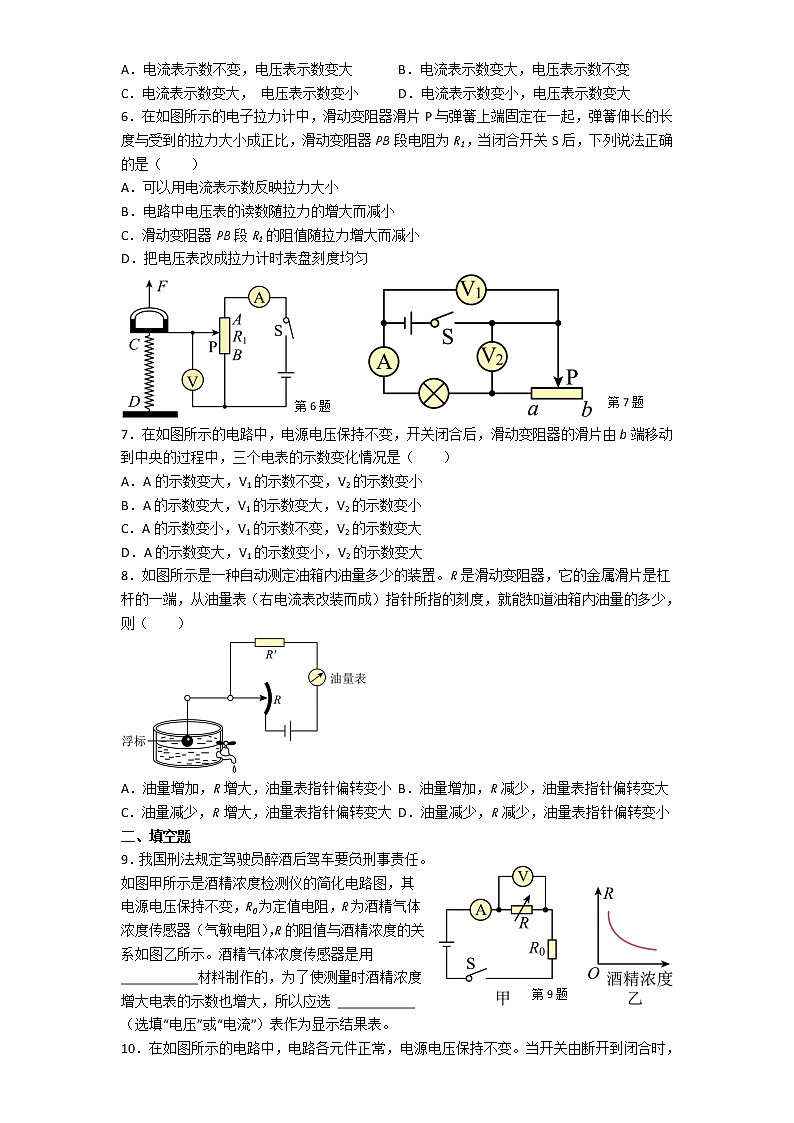

课题：欧姆定律的应用（综合性分析）一、单选题1．R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示。闭合开关S后，对该电路分析正确的是（    ）A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大2．如图所示，电源两端的电压保持不变，、为定值电阻。闭合开关S后，下列说法中正确的是（　　）A．定值电阻与并联B．电压表和的示数一定不相等C．滑动变阻器的滑片Р移动过程中，电路中电流保持不变D．滑动变阻器的滑片Р向右移动，电压表的示数变小第3题第2题 3．如图所示的电路中，电源两端的电压保持不变。闭合开关S将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数减小，电压表V2的示数增大D．电流表A的示数减小，电压表V1的示数减小4．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（　　）A．电流表的示数变大，电压表的示数变大 B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大 D．电流表的示数变大，电压表的示数变小第5题第4题 5．如图所示，闭合开关后，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（　　）A．电流表示数不变，电压表示数变大 B．电流表示数变大，电压表示数不变C．电流表示数变大， 电压表示数变小 D．电流表示数变小，电压表示数变大6．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（　　）A．可以用电流表示数反映拉力大小B．电路中电压表的读数随拉力的增大而减小C．滑动变阻器PB段R1的阻值随拉力增大而减小D．把电压表改成拉力计时表盘刻度均匀第7题第6题 7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片由b端移动到中央的过程中，三个电表的示数变化情况是（　　）A．A的示数变大，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．如图所示是一种自动测定油箱内油量多少的装置。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（右电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则（　　）A．油量增加，R增大，油量表指针偏转变小 B．油量增加，R减少，油量表指针偏转变大C．油量减少，R增大，油量表指针偏转变大 D．油量减少，R减少，油量表指针偏转变小二、填空题第9题9．我国刑法规定驾驶员醉酒后驾车要负刑事责任。如图甲所示是酒精浓度检测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。酒精气体浓度传感器是用 ___________材料制作的，为了使测量时酒精浓度增大电表的示数也增大，所以应选 ___________（选填“电压”或“电流”）表作为显示结果表。10．在如图所示的电路中，电路各元件正常，电源电压保持不变。当开关由断开到闭合时，电流表的示数将________，电压表的示数将________。（均选填“变大”、“不变”或“变小”）第12题第11题第10题 11．如图所示电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是______（选填“A”、“V1”或“V2”），V2与A两表的示数之比______（选填“增大”、“减小”或“不变”）。12．如图所示的电路中，R1是滑动变阻器，其滑片跟杠杆相连，杠杆可绕固定点O转动，另一端固定着一个浮子，浮子随油面的高低而升降。当油面升高时，电流表的示数将_____，电压表的示数将_____。第15题第14题第13题13．如图是家用燃气报警器的简化原理图。电源电压保持不变，R0为定值电阻，气敏电阻R的阻值随燃气的浓度增大而减小，当有燃气泄漏时，电流表的示数 ___________（选填“增大”“减小”或“不变”，下空同），电压表示数 ___________：若电压表示数变化到某一数值时报警器开始报警，要使报警器在燃气浓度更低的情况下报警，R0应选用 ___________（选填“更大”或“更小”）阻值的电阻。14．小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示。当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将 _____，电路中的电流将 _____。（均选填“增大”“减小”或“不变”） 15．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P向左移动时，A示数______，V2示数______。（选填“变大”、“变小”或“不变”）。三、解答题16．探究滑动变阻器的作用。如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。（1）在虚框内画出相应的电路图______；（2）在开关闭合前，滑动变阻器的滑片P应该放在______（填“A”或“B”）端；（3）若要使灯泡变亮，滑片P应向______（填“A”或“B”）端滑动，这时电流表的示数将______（填“变大”、“变小”或“不变”）；（4）某同学利用上述电路的工作原理设计并制作了一种自动测定油箱内油面高度的装置，如图所示，从油量表指针所指的刻度就可以知道油面的高度。油量表其实是______表；当油面升高时，滑动变阻器的阻值______（选填“增大”或“减小”），油量表示数______（选填“增大”或“减小”），在该电路中，定值电阻R的作用是______。17．在“制作模拟调光灯电路”的活动中，小明先后设计了如图甲、乙、丙所示的三个电路。电路中，电源电压均恒为6V，小灯泡标有“2.5V 0.2A”字样，滑动变阻器标有“25Ω 1A”。当开关S闭合后，请帮小明分析以下问题：（1）调节图甲中滑片P时存在的缺陷是_____；（2）为让图乙中滑片P任意移动，定值电阻R0的阻值应为_____Ω比较合适；（3）图丙中R0阻值与（2）中相同，调光时能实现小灯泡由不亮逐渐变亮的是_____图（选填“乙”或“丙”）。18．现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图所示的电路，将热敏电阻Rx置于细菌培养箱内，其余都置于箱外，这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12 V，定值电阻R0的阻值是200Ω．热敏电阻Rx的阻值随温度变化的关系如图乙所示．求：（1）当培养箱内的温度降低时，电压表的示数将_____（变大/变小）．（2）当培养箱内的温度为0℃时，电压表的示数是多大?_____（3）已知电流表的量程是0～30mA，电压表的量程是0～4 V，则此电路能够测量的最高温度是多大？_____参考答案：1．B2．D3．C4．A5．C6．D7．A8．B9．     半导体     电流10．     变大     变大11．     V1     不变12．     不变     变大13．     增大     减小     更大14．     增大     不变15．     不变     变大16．          B     A     变大     电流     变小     增大     保护电路17．     当变阻器接入电路的电阻过小时，灯泡两端电压过大会损坏灯泡    17.5     丙18．     变小     2V     40℃
