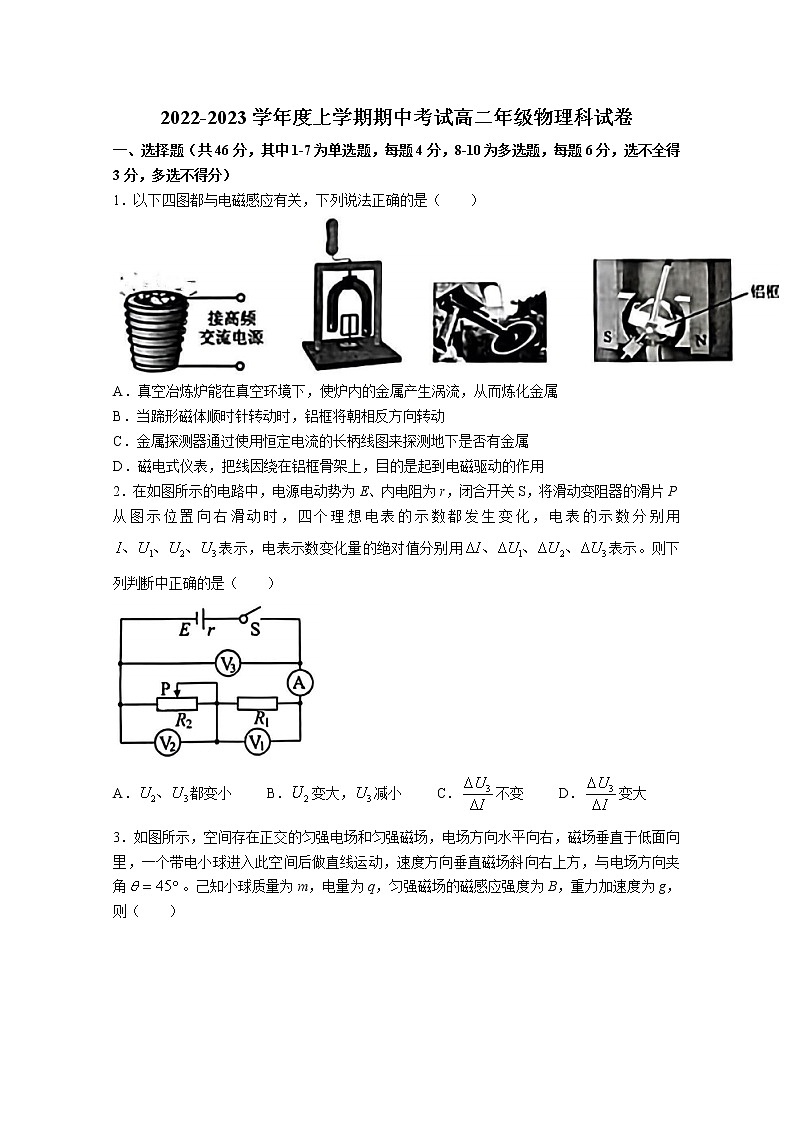

2022-2023学年度上学期期中考试高二年级物理科试卷

一、选择题（共46分，其中1-7为单选题，每题4分，8-10为多选题，每题6分，选不全得3分，多选不得分）

1．以下四图都与电磁感应有关，下列说法正确的是（    ）

A．真空冶炼炉能在真空环境下，使炉内的金属产生涡流，从而炼化金属

B．当蹄形磁体顺时针转动时，铝框将朝相反方向转动

C．金属探测器通过使用恒定电流的长柄线图来探测地下是否有金属

D．磁电式仪表，把线因绕在铝框骨架上，目的是起到电磁驱动的作用

2．在如图所示的电路中，电源电动势为E、内电阻为r，闭合开关S，将滑动变阻器的滑片P从图示位置向右滑动时，四个理想电表的示数都发生变化，电表的示数分别用表示，电表示数变化量的绝对值分别用表示。则下列判断中正确的是（    ）

A．都变小     B．变大，减小     C．不变     D．变大

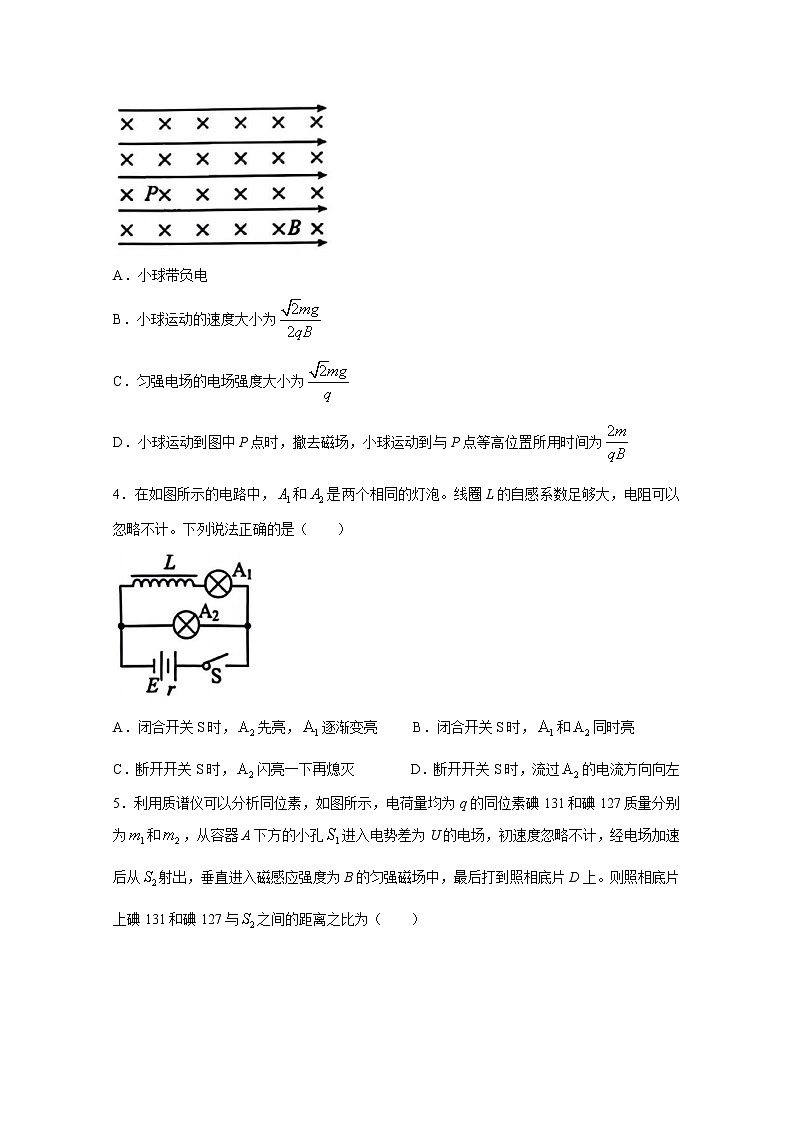

3．如图所示，空间存在正交的匀强电场和匀强磁场，电场方向水平向右，磁场垂直于低面向里，一个带电小球进入此空间后做直线运动，速度方向垂直磁场斜向右上方，与电场方向夹角。己知小球质量为m，电量为q，匀强磁场的磁感应强度为B，重力加速度为g，则（    ）

A．小球带负电

B．小球运动的速度大小为

C．匀强电场的电场强度大小为

D．小球运动到图中P点时，撤去磁场，小球运动到与P点等高位置所用时间为

4．在如图所示的电路中，和是两个相同的灯泡。线圈L的自感系数足够大，电阻可以忽略不计。下列说法正确的是（    ）

A．闭合开关S时，先亮，逐渐变亮     B．闭合开关S时，和同时亮

C．断开开关S时，闪亮一下再熄灭        D．断开开关S时，流过的电流方向向左

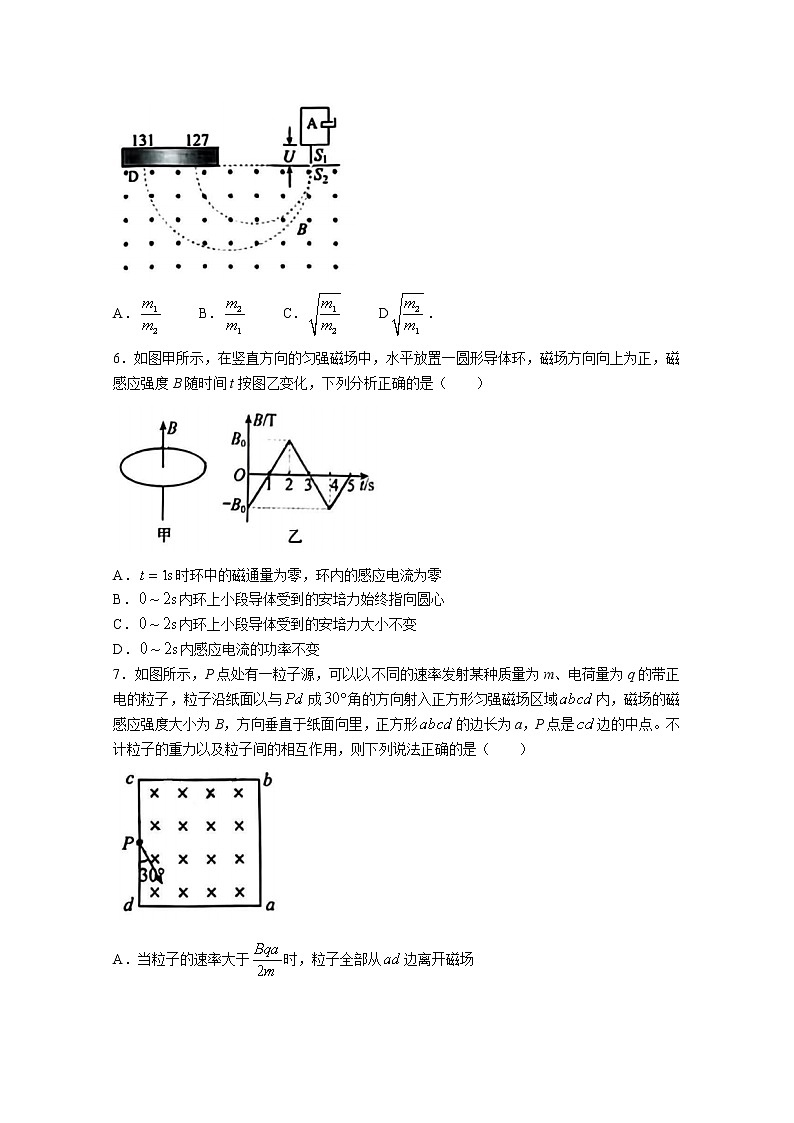

5．利用质谱仪可以分析同位素，如图所示，电荷量均为q的同位素碘131和碘127质量分别为和，从容器A下方的小孔进入电势差为U的电场，初速度忽略不计，经电场加速后从射出，垂直进入磁感应强度为B的匀强磁场中，最后打到照相底片D上。则照相底片上碘131和碘127与之间的距离之比为（    ）

A．     B．     C．     D．

6．如图甲所示，在竖直方向的匀强磁场中，水平放置一圆形导体环，磁场方向向上为正，磁感应强度B随时间t按图乙变化，下列分析正确的是（    ）

A．时环中的磁通量为零，环内的感应电流为零

B．内环上小段导体受到的安培力始终指向圆心

C．内环上小段导体受到的安培力大小不变

D．内感应电流的功率不变

7．如图所示，P点处有一粒子源，可以以不同的速率发射某种质量为m、电荷量为q的带正电的粒子，粒子沿纸面以与成角的方向射入正方形匀强磁场区域内，磁场的磁感应强度大小为B，方向垂直于纸面向里，正方形的边长为a，P点是边的中点。不计粒子的重力以及粒子间的相互作用，则下列说法正确的是（    ）

A．当粒子的速率大于时，粒子全部从边离开磁场

B．当粒子的速率为时，粒子全部从边离开磁场

C．当粒子的速率为时，粒子恰好从加边离开磁场

D．当粒子的速率由变为时，粒子在磁场中运动的时间变长

8．如图所示，电源电动势E和内阻r一定，、是定值电阻，是光敏电阻（光敏电阻的阻值随光照强度的增大而减小），L是小灯泡。闭合开关，当照射到的光照强度减小时，下列说法正确的是（    ）

A．电压表示数不变     B．电流表示数减小     C．灯泡亮度变暗     D．电源效率增大

9．由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线国的质量相停，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示。不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。在线圈下边进入磁场后且上边进入磁场前，可能出现的是（    ）

A．甲和乙都加速运动           B．甲和乙都减速运动

C．甲加速运动，乙减速运动     D．甲减速运动，乙加速运动

10．如图所示，等腰直角三角形区域内存在垂直纸面向里的匀强磁场，直角边长度为L，磁感应强度大小为B。在c点有一粒子源，可沿纸面内各个方向射出质量为m、电荷量为的粒子，所有粒子不计重力、速度大小均为。其中从c点沿方向射入磁场的粒子，运动轨迹怡好垂直于边界射出磁场。关于粒子运动下列说法正确的是（    ）

A．粒子速度的大小满足

B．从a点射出磁场的粒子在c点的速度方向与夹角为

C．与夹角为的入射粒子在磁场中的运动时间为

D．所有从边界出射的粒子中在磁场中运动的最短时间为

二、实验题（14分，其中11题6分，12题8分，每空均为2分）

11．为精准测量一节干电池的电动势和内阻，某同学设计了图甲所示的电路。

实验器材有：干电池一节、滑动变阻器R（最大阻值为）、电流表A（量程为，内阻约为）、灵敏电流表G（满偏电流，内阻）、固定电阻、、开关、导线。

（1）连接好电路，将滑动变阻器R的滑片滑至___________，（选填“最左端”或“最右端”）检查无误后，闭合开关；

（2）调整滑片的位置，读出多组电流表A的示数，和灵敏电流表G的示数，将记录的数据做出图像如图乙所示，电源的电动势为___________V，内阻为___________（结果均保留小数点后2位）；

12．某同学手边没有电流表，有一个电压表（量程，内阻为），电池（电动势为、内阻为）、总电阻足够大的滑动变阻器，他利用以上器材制成一个可以直接测量电阻的欧姆表，如图甲所示。图乙是电压表的刻度盘。

（1）d为___________色表笔

（2）测量外电阻的阻值之前，需要调零。按正确的操作，调零时，接入电路的阻值是___________；

（3）现对电压表刻度重新赋值，则处应标注___________；

（4）该同学发现改装后的欧姆表如果去测量几十欧的电阻很不精确，此时需要对该欧姆表进行改进。以下改进措施中最合理的是___________；

A．电源换成电动势的电池     B．电源换成电动势的电池

C．用一个的电阻与电压表并联     D．用一个的电阻与电压表串联

三、简答题（共40分，其中13愿10分，14题12分，15题18分）

13．如图所示，电源电动势，定值电阻，电动机线圈电阻，电容器的电容。开关S闭合后电路稳定时，电流表的示数，电动机的机械功率。求：

（1）电源路端电压U；

（2）通过电动机的电流；

（3）电源内阻r和电容器所带电荷量Q。

14．如图所示，两根足够长的平行光滑金属导轨、间距，其电阻不计，两导轨及其构成的平面均与水平面成角，N、Q两端接有的电阻。一金属棒垂直导轨放置，两端与导轨始终有良好接触，已知的质量，电阻，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度大小。在平行于导轨向上的拉力作用下，以初速度沿导轨向上开始运动，可达到最大速度。运动过程中拉力的功率恒定不变，重力加速度。

（1）求拉力的功率P；

（2）开始运动后，经速度达到，此过程中克服安培力做功，求该过程中沿导轨的位移大小x。

15．小明受回旋加速器的启发，设计了如图1所示的“回旋变速装”．两相距为d的平行金属栅极板M、N，板M位于x抽上，板N在它的正下方．两板间加上如图2所示的幅值为的交变电压，周期．板M上方和板N下方有磁感应强度大小均为B、方向相反的匀强磁场、粒子探测器位于y轴处，仅能探测到垂直射入的带电粒子。有一沿x轴可移动、粒子出射初动能可调节的粒子发射源，沿y轴正方向射出质量为m、电荷量为的粒子．时刻，发射源在位置发射一带电粒子．忽略粒子的重力和其它阻力，粒子在电场中运动的时间不计．

（1）若粒子只经磁场偏转并在处被探测到，求发射源的位置和粒子的初动能；

（2）若粒子两次进出电场区域后被探测到，试分别讨论当粒子初动能如为以下两种情况时①，②，粒子发射源的位置x与被探测到的位置y之间的关系，并画出粒子的运动轨迹示意图。（注意：不是已知量，结果用x、y、B、q、m、来表示）

2022-2023学年度上学期期中考试高二年级物理科试卷

参考答案

一、选择题：共10小题，共46分。第1~7题只有一个选项符合题目要求，每小题4分；第8~10题有多个选项符合题目要求，每小题6分，全部选对得6分，选对但不全得3分，有选错的得0分。

1．A  2．C  3．D  4．A  5．C  6．D  7．C  8．BCD  9．AB  10．BC

二、实验题：本题共2小题，共16分。

11．（6分）（1）最左端  （2）1.44-1.46  （3）0.40-0.43

12．（8分）（1）黑  （2）2990  （3）2000  （4）C

三、计算题：本题共3小题，共38分。

13．（10分）（1）  （2）  （3）

14．（12分）（1）   （2）

15．（18分）（1）发射源的位置为，粒子的初动能为；

（2）①如果，

②如果：，
