在平静的水面，国家大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳。这个倒影实际上就是大剧院在水中的像。
当你照镜子的时候可以在镜子里看到另外一个“你”，镜子里的这个“人”就是你的像。
平面镜：表面是平的、光滑的反射面。

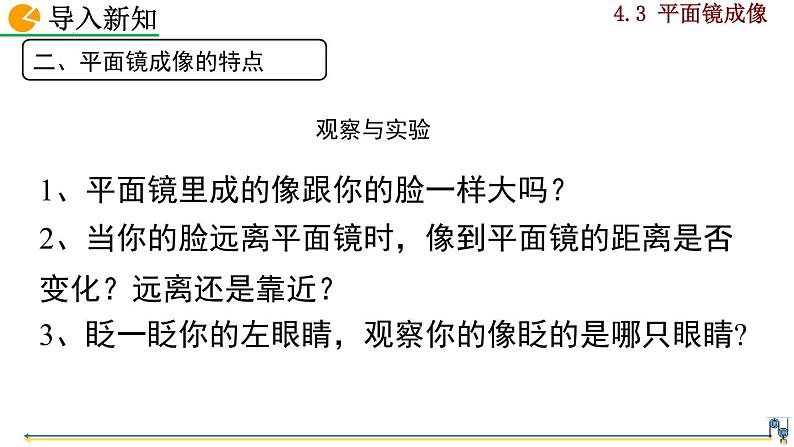

1、平面镜里成的像跟你的脸一样大吗？2、当你的脸远离平面镜时，像到平面镜的距离是否变化？远离还是靠近？3、眨一眨你的左眼睛，观察你的像眨的是哪只眼睛?

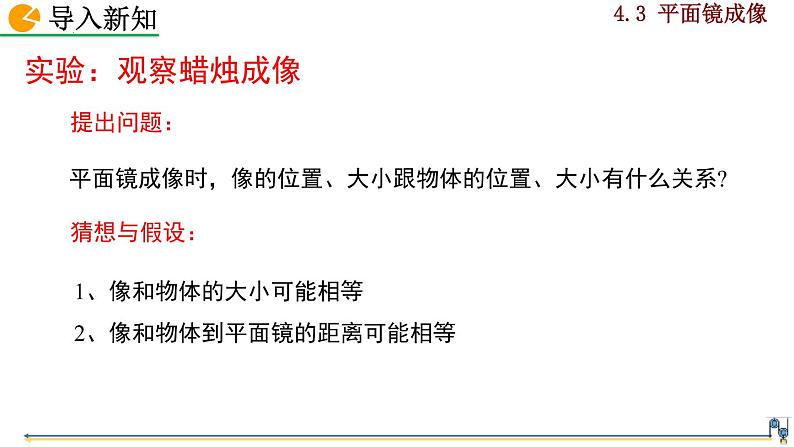

平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系?
1、像和物体的大小可能相等2、像和物体到平面镜的距离可能相等

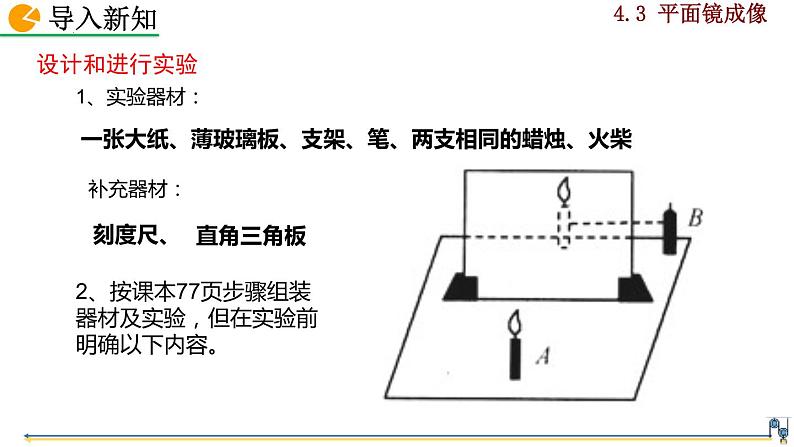

一张大纸、薄玻璃板、支架、笔、两支相同的蜡烛、火柴
2、按课本77页步骤组装器材及实验，但在实验前明确以下内容。

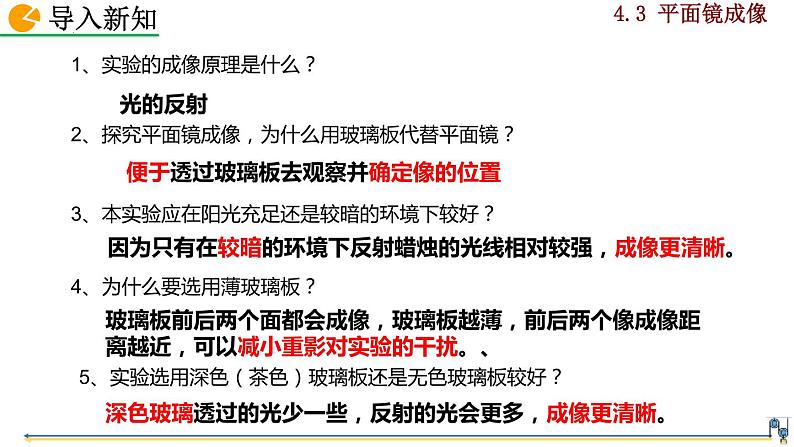

1、实验的成像原理是什么？
2、探究平面镜成像，为什么用玻璃板代替平面镜？
3、本实验应在阳光充足还是较暗的环境下较好？
4、为什么要选用薄玻璃板？
玻璃板前后两个面都会成像，玻璃板越薄，前后两个像成像距离越近，可以减小重影对实验的干扰。、
5、实验选用深色（茶色）玻璃板还是无色玻璃板较好？
便于透过玻璃板去观察并确定像的位置
因为只有在较暗的环境下反射蜡烛的光线相对较强，成像更清晰。
深色玻璃透过的光少一些，反射的光会更多，成像更清晰。

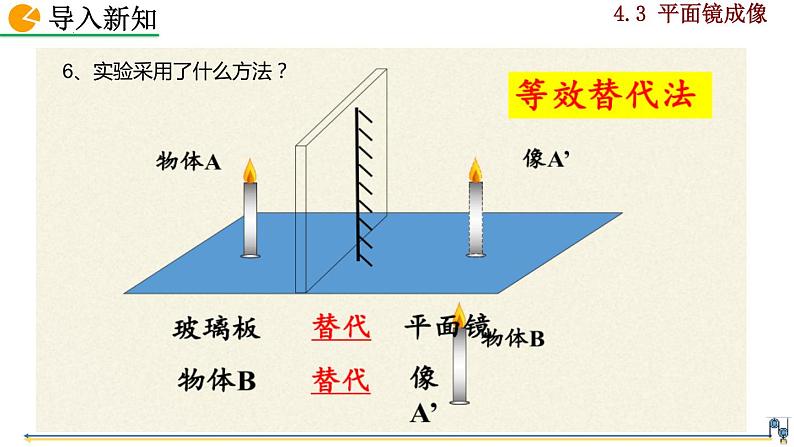

6、实验采用了什么方法？
8、如何判断玻璃板与桌面垂直？
9、为何要选用两支完全相同的蜡烛？
10、怎样确定蜡烛B与蜡烛A的像重合？
用直角三角板的两条直角边分别与桌面和玻璃板相切，如果能够相切就说明它们垂直。
便于探究像与物的大小关系
当透过玻璃板看到蜡烛B好象被点燃了，说明蜡烛B与蜡烛A的像重合。
7、玻璃板为什么要竖直放置于桌面上？
保证成像在桌面上，便于确定像的位置。
a、在点燃的蜡烛A一侧可以看到蜡烛的像
b、拿另外一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合
c、用笔标记下两个蜡烛的位置
在测平面镜成像时，要使蜡烛B与蜡烛A的像完全重合，眼睛应在哪一处观察？
e、连接各个对应的物点和像点，观察连线是否与镜面垂直，同时比较各个对应点到镜面的距离是否相等。
d、移动点燃的蜡烛A，多次进行实验
11、多次实验的目的是什么？
使实验结论具有普遍性。
12、验证平面镜成虚像的方法？
在像的位置放一光屏，观察光屏上找不到像，说明平面镜所成的像是虚像。
f、制定表格，记录数据（提示：实验次数；探究像与物的位置关系、像的大小、像的虚实）
结论：像和物体到平面镜的距离相等
e、分析表中三次数据，得出结论
蜡烛B与蜡烛A的像重合，说明了什么？
结论：平面镜所成的像的大小与物体的大小相等
结论：像和物的连线与镜面垂直
观察右图，发现像与物的连线与镜面是什么关系？
根据以上图片，利用数学课中有关对称的知识，平面镜成像的规律也可表述为：
平面镜所成的像与物体关于镜面对称
2小轿车的挡风玻璃成像
若此图为汽车的挡风玻璃成像，左侧蜡烛代表车内乘客，右侧蜡烛代表乘客通过挡风玻璃所成的虚像。那么哪个是小轿车的成像？哪个是卡车的成像？
A B C D
一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）
小丑在平面镜中的像，图中正确的是（ ）
1、实验中，无论怎样移动蜡烛B，都不能与蜡烛A的像重合，为什么？
2、实验中，从蜡烛A一测看玻璃板后有两个几乎重合的像？这是什么原因？
玻璃板没有竖直放置，即玻璃板与桌面不垂直
原因：玻璃板太厚。玻璃板前后两个面都会成像，玻璃板越薄，前后两个像成像距离越近，可以减小重影对实验的干扰
选用丙装置更好，可以直观的确定像与物的位置关系
3、实验选用哪个装置较好，为什么？
4、如果把蜡烛换成如图所示的电池，要使成像清晰，应如何操作？
1、在探究“平面镜成像特点”的实验中：（1）实验时，选择玻璃板代替平面镜进行实验的原因是___________________；（2）在竖直的玻璃板前点燃蜡烛A，蜡烛B在玻璃板后面移动，人眼一直在玻璃板_______（选填“前”或“后”）观察，直至蜡烛B与蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是________（选填“蜡烛A”或“蜡烛A的像”）；（3）实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小_______（选填“变大”“变小”或“不变”）；（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_______（选填“能”或“不能”）呈现蜡烛的像。
2. 小明身高1.6m，站在距平面镜3m处，能够看到自己的全身像。则他的像高______m，像到平面镜的距离为_____m。
3. 在探究“平面镜成像的特点”时，把一支点燃的蜡烛A放在玻璃板的前面，再拿一支外形与蜡烛A相同的蜡烛B，来确定蜡烛A所成的像的位置。则蜡烛B应该是________（填“点燃”或“不点燃”）的，点燃蜡烛A的好处是_____________。
4、关于平面镜成像特点及其实验探究，下列说法不正确的是 （　　）A．物体距平面镜越近所成的像越大 B．将蜡烛靠近玻璃板的同时像也靠近玻璃板 C．多次实验是为了避免实验结果的偶然性 D．使用光屏是为了探究平面镜所成像的虚实
5、 如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是（　　）A．竖直上移玩具鸟 B．竖直下移平面镜 C．人向平面镜靠近 D．像与镜间放一木板
A'O'是AO在平面镜中的像。画出平面镜的位置。
请画出蜡烛S发出的光进入眼睛的光路图
例 如图所示，AB、CD为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，试作图确定发光点S的位置，并完成光路图。
例 图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。
牙医看清别人牙齿的背面
1.凸面镜对光线有 作用。
物体在凸面镜中成正立缩小的虚像。
利用凸面镜可以观察到更大的范围。
2.凹面镜对光线有 作用。
可以把平行的光会聚在一点。
可以把焦点处发出的光变成平行光。
手电筒、汽车灯、探照灯的反光装置
例 对一些实例和对应解释，下列说法正确的是（ 　）A．牙科医生检查牙齿用的小镜子——光的直线传播 B．太阳下人影相随——光的反射 C．汽车后视镜——凹面镜D．用镜子增大空间感——平面镜成像
1、小芳面向穿衣镜站在镜前1m处，镜中的像与她相距多少米？若她远离平面镜后退0.5m，则镜中的像与她相距多少米？镜中像的大小会改变吗？
答：镜中的像与她相距2m。因为像与物到镜面的距离相等，则镜中的像与她相距 1m+1m=2m
镜中的像与她相距3m。她远离平面镜，则她距离平面镜 1m+0.5m=1.5m，镜中的像与她相距 1.5m+1.5m=3m
镜中像的大小不会改变。因为根据平面镜成像的特点：像与物的大小相等。
2、检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。视力表在镜中的像与被测者相距多远？与不用平面镜的方法相比，这样安排有什么好处？
2.7m+2.3=5m
好处是：可以在较小的房间内检查视力
3、如图，如果有一束光水平射入潜望镜镜口，它将经过怎样的路径射出？画出光路图
1、平面镜成像可以利用光的 来说明。人照镜子所成像处 （填“有”或“没有”）实际光线会聚，用光屏 （填“能”或“不能”）承接，所以这个像是 （填“实”或“虚”）像。2、小红站在竖直放置的平面镜前1m处，她在镜中的像到镜面的距离是 。3、舞蹈教室有一面非常大的平面镜，四位学生在平面镜前排练舞蹈，他们分别位于平面镜前的位置如图甲、乙丙、丁所示，其中（ ）A、甲与他所对应的像距离最远B、乙与他所对应的像距离最近C、丙与他所对应的像距离最近D、丁与他所对应的像距离最远
4、图中显示的正确时间（ ）
5、如图所示，MN是平面镜，A处有一只激光笔。要使从激光笔发出的光被平面镜反射后经过B点，请画出光路图。
b、截取相等的线段AP=A'P
c、连接A'B，即为反射光线
d、连接AO，即为入射光线
如图乙所示，当玻璃板移动到图中位置，则蜡烛的像应是图中的（ ）如图丙所示，当玻璃板一侧位置变动后，它的像的位置应是（ ）
