人教版八年级上册第3节 凸透镜成像的规律教学ppt课件

这是一份人教版八年级上册第3节 凸透镜成像的规律教学ppt课件，共13页。PPT课件主要包含了凸透镜成像实验，1实验器材，f＜v＜2f，倒立缩小的实像，3实验过程，v2f，倒立等大的实像，v＞2f，倒立放大的实像，不成像等内容，欢迎下载使用。

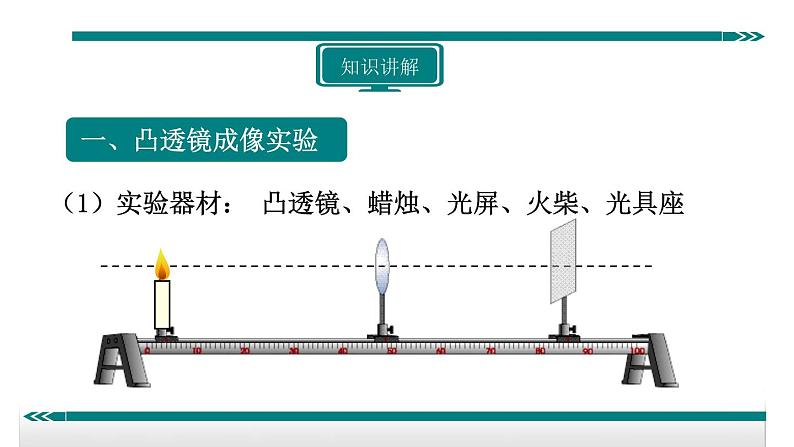

　　凸透镜、蜡烛、光屏、火柴、光具座

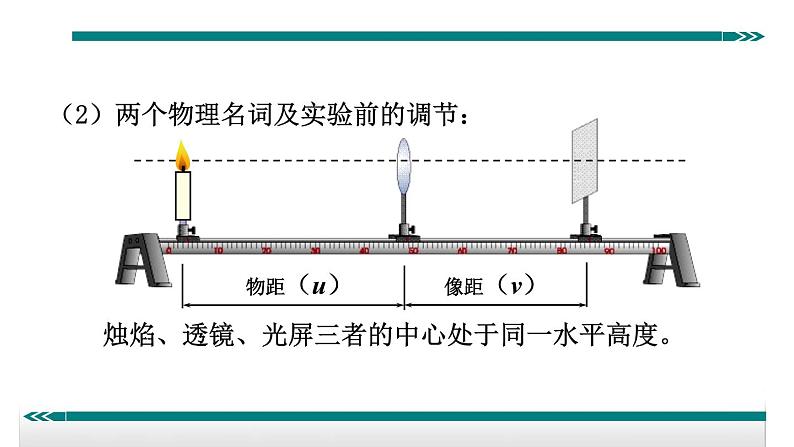

（2）两个物理名词及实验前的调节：
烛焰、透镜、光屏三者的中心处于同一水平高度。　
①凸透镜固定在光具座中间某处，把蜡烛放在较远处，使物距u＞2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。
②把蜡烛向凸透镜移近，改变物距u，使u=2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。
③把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。
④把蜡烛向凸透镜移近，改变物距u，使 u = f 。
⑤把蜡烛向凸透镜移近，改变物距u，使u＜f，在光屏上不能得到蜡烛的像，此时成虚像。
1.如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（　　）
A．该凸透镜的焦距小于13cmB．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
2.小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是（　　）
A．③②④①B．③②①④C．②①③④D．①②③④
