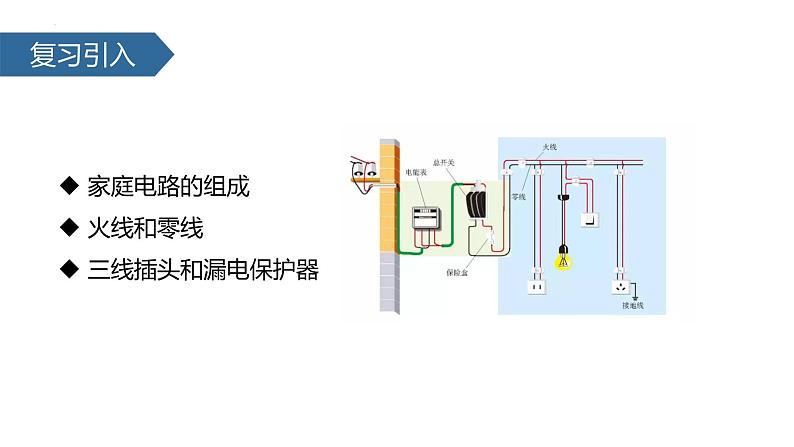

家庭电路的组成火线和零线三线插头和漏电保护器
家用电器的总功率对家庭电路的影响

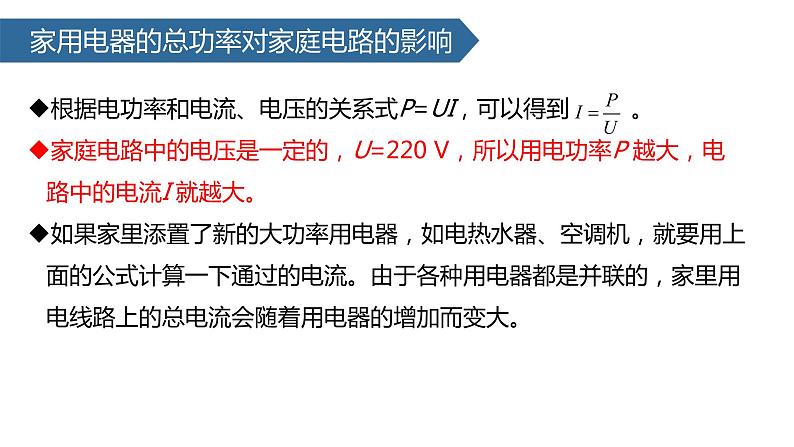

根据电功率和电流、电压的关系式P=UI，可以得到 。家庭电路中的电压是一定的，U=220 V，所以用电功率P 越大，电路中的电流I 就越大。如果家里添置了新的大功率用电器，如电热水器、空调机，就要用上面的公式计算一下通过的电流。由于各种用电器都是并联的，家里用电线路上的总电流会随着用电器的增加而变大。

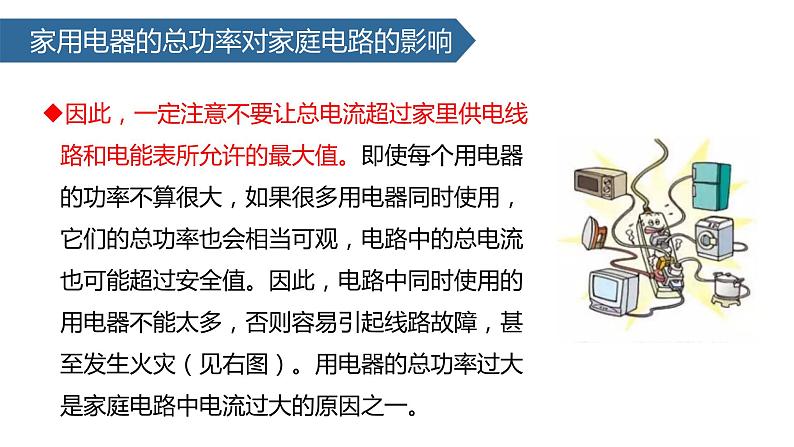

因此，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值。即使每个用电器的功率不算很大，如果很多用电器同时使用，它们的总功率也会相当可观，电路中的总电流也可能超过安全值。因此，电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾（见右图）。用电器的总功率过大是家庭电路中电流过大的原因之一。

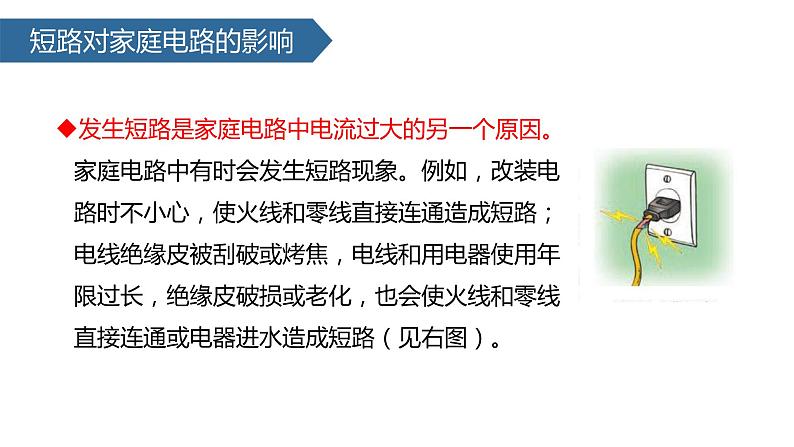

发生短路是家庭电路中电流过大的另一个原因。家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路（见右图）。

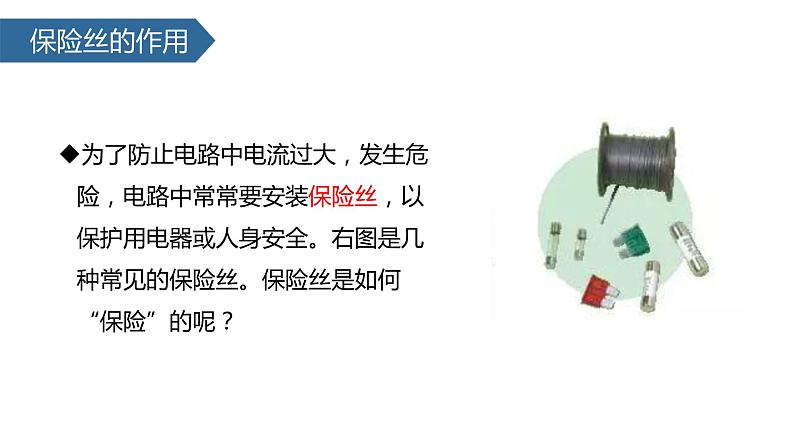

为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。右图是几种常见的保险丝。保险丝是如何“保险”的呢？

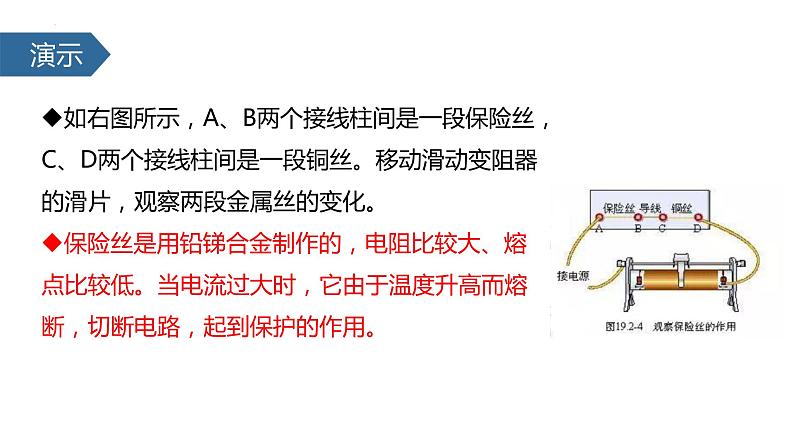

如右图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器的滑片，观察两段金属丝的变化。保险丝是用铅锑合金制作的，电阻比较大、熔点比较低。当电流过大时，它由于温度升高而熔断，切断电路，起到保护的作用。

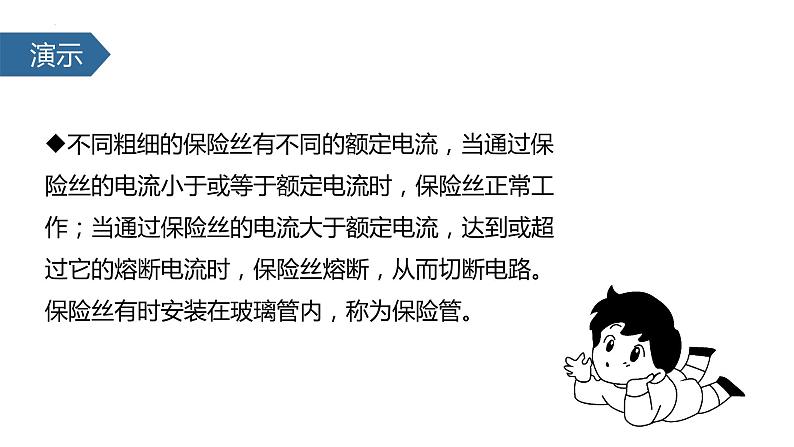

不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作；当通过保险丝的电流大于额定电流，达到或超过它的熔断电流时，保险丝熔断，从而切断电路。保险丝有时安装在玻璃管内，称为保险管。
保险管的额定电流写在管端的铜帽上，更换保险管时要注意观察。为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关（见下图）代替。
家庭电路中电流过大的原因
原因：家用电器的总功率过大是家庭电路中总电流过大的一大原因。由于各用电器之间都是并联的，所以由公式 可知，电压一定，当总功率过大，将会导致总电流过大。短路是家庭电路中总电流过大的另一大原因。由于连接电路时的不小心将火线和零线相连在一起，或者某处导线由于刮、划等造成绝缘外皮破损，破损处接触在一起的时候也可能会导致电路短路。
知识点一：家庭电路中总电流过大的原因及危害
危害：由于电线外壳大多是塑料的绝缘材料，家庭电路中总电流过大会导致温度上升达到塑料外壳的着火点后就会引起火灾。
保险丝：一般保险丝由三个部分组成。一是熔体部分，它是保险丝的核心；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。
知识点二：保险丝的作用
作用：当电流流过导体时，因导体存在一定的电阻，所以导体将会发热，当发热温度升高到保险丝的熔点以上时保险丝就发生了熔断，这时电路就断开了，不会有触电或者其他火灾危险。
例题1：小强同学家的空气开关跳闸后，手动使它复位，但又立即跳起，导致这种现象的原因不可能是（ ）。
A. 电路中有短路现象B. 电路中出现了断路现象C. 电路中总功率过大D. 空气开关的额定电流过小
【解析】空气开关跳闸的原因是短路或用电器总功率过大，或者是空气开关的额定电流过小，不可能出现断路。
例题2：保险丝的主要作用是（ ）。
A. 保证电路的电压不变B. 保证电路的电流不变C. 保护人体的安全D. 在电流强度超过规定值时自动切断电路
【解析】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
例题1：随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法中正确的是（ ）。
A. 灯与控制它的开关是并联的，与插座是串联的B. 使用测电笔时，不能用手接触到笔尾的金属体C. 电路中电流过大的原因之一是使用的电器总功率过大D. 增加大功率用电器时，只需换上足够粗的保险丝即可
例题2：在进行家庭电路的装修时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后会出现（ ）。
A. 电灯的灯丝被烧断B. 电灯正常发光C. 电灯发出暗淡的光D. 保险丝熔断
【解析】白炽灯灯座的两根电线，一根是零线，一根是火线，两根电线接触，闭合开关时，火线和零线直接相连，造成短路，电路中电流过大，使保险丝熔断。此时灯泡被短路，灯泡中没有电流通过，不会发光。
例题3：保险丝的工作原理是（ ）。
A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 以上三种都有
例题4：关于保险丝，下列说法中正确的是（ ）。
A. 选用额定电流越小的保险丝越安全B. 选用的保险丝越粗越好C. 保险丝熔断后可用铜丝来代替D. 电路中有保险丝，不一定起到保险作用
【解析】保险丝额定电流过小，会使电路容易造成断电，用电器不能正常工作，故选项A错误；如果选择太粗的保险丝，相同条件下保险丝越粗，电阻越小，产生的热量越小，在电路中电流过大时，不能达到粗保险丝的熔点，不能熔断，不能起到保险作用，故选项B错误；铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，故选项C错误；当电路中的电流过大时，保险丝能产生较多的热，便于保险丝迅速熔断，从而起到保护电路的作用。但电路中的保险丝必须合适才能起到保护作用，太粗或太细都不行，故选项D正确。
