初中物理苏科版九年级全册1 初识家用电器和电路同步测试题

这是一份初中物理苏科版九年级全册1 初识家用电器和电路同步测试题，共4页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

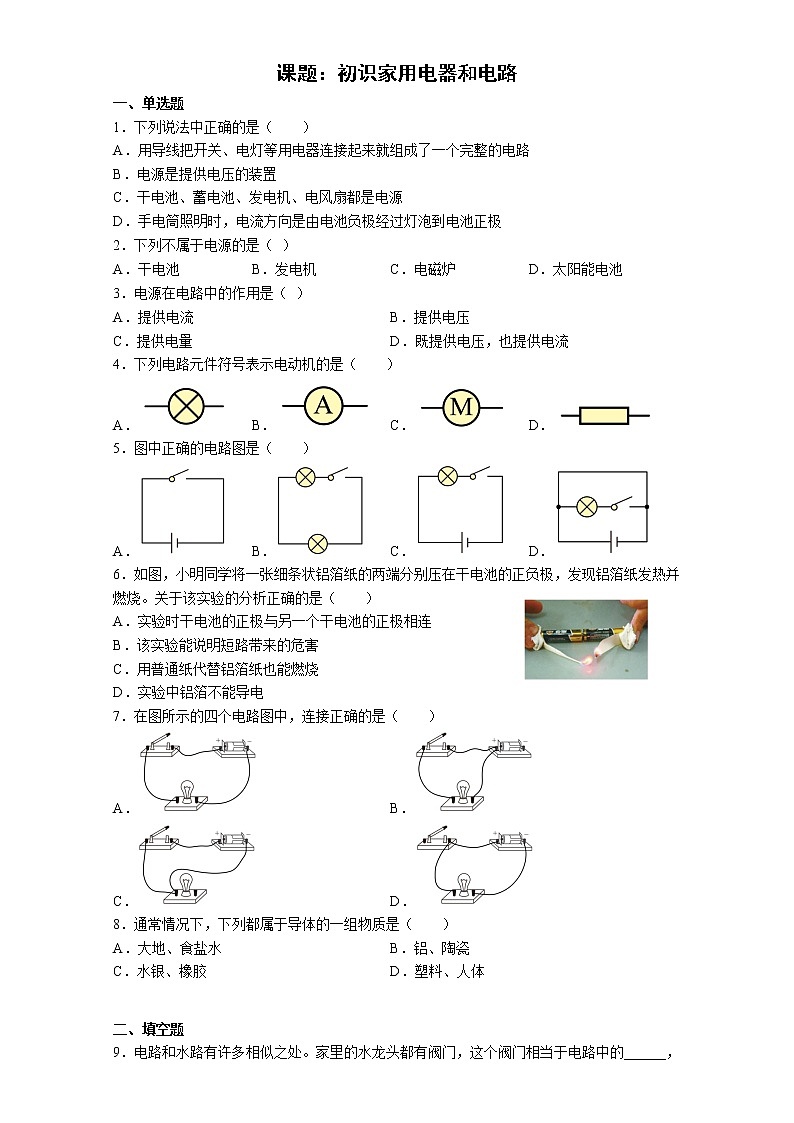

课题：初识家用电器和电路一、单选题1．下列说法中正确的是（　　）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是提供电压的装置C．干电池、蓄电池、发电机、电风扇都是电源D．手电筒照明时，电流方向是由电池负极经过灯泡到电池正极2．下列不属于电源的是（  ）A．干电池 B．发电机 C．电磁炉 D．太阳能电池3．电源在电路中的作用是（  ）A．提供电流 B．提供电压C．提供电量 D．既提供电压，也提供电流4．下列电路元件符号表示电动机的是（　　）A． B． C． D．5．图中正确的电路图是（　　）A． B． C． D．6．如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）A．实验时干电池的正极与另一个干电池的正极相连B．该实验能说明短路带来的危害C．用普通纸代替铝箔纸也能燃烧D．实验中铝箔不能导电7．在图所示的四个电路图中，连接正确的是（　　）A． B．C． D．8．通常情况下，下列都属于导体的一组物质是（　　）A．大地、食盐水 B．铝、陶瓷C．水银、橡胶 D．塑料、人体 二、填空题9．电路和水路有许多相似之处。家里的水龙头都有阀门，这个阀门相当于电路中的______，自来水管相当于______。（选填“用电器”、“电源”、“开关”或“导线”）10．持续电流形成的条件：① 必须有______； ② 电路必须______（通路）（只有两个条件都满足时，才能有持续电流）。11．如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。         12．通常情况下，（1）塑料尺；（2）铅笔芯；（3）橡皮擦；（4）盐水；（5）陶瓷。其中属于导体的是 ___________（选填序号）。13．电路的工作状态：1、通路：处处连通的电路；2、开路：某处_______的电路；3、短路：用______直接将电源的正负极连通；14．如图所示，开关闭合后，电路的这种状态叫做_______，电路的这种状态下小灯泡_______（填“能”或“不能”）被烧坏。15．手电筒的构造如图所示，电源为两节干电池，按键相当于______。小灯泡正常发光时，电能转化为_______能和光能，此时电路处于______（断路/短路/通路）状态。16．电路就是用导线把电源、_________、开关等元件连接起来组成的电流路径.从能的转化角度看，电源是把其它形式的能转化为电能的装置，如干电池是把_________能转化为电能.电风扇工作时将电能主要转化为_________能.三、作图题17．如图所示是某一电路的实物连接图。请在框内画出它的电路图。      18．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来．     四、实验题19．如图甲所示，某实验小组的同学连接好电路之后，闭合开关，发现灯泡不亮，于是，小文用一根导线检查故障所在：①闭合开关，将导线短暂连在a、b之间，发现灯不亮；②闭合开关，将导线短暂连在b、c间，灯仍不亮；③闭合开关，将导线短暂连在c、d间，灯亮了；（1）上述操作中有一步是没有意义的，这个操作是______（选填①、②、③）（2）根据以上操作分析：电路故障出现在______（填元件名称），故障是______。（3）同组的小明认为用乙图所示的灯泡同样可以检测出故障，且比用导线检测好，理由是______。
参考答案：1．B2．C3．B4．C5．C6．B7．A8．A9．     开关     导线10．     电源     闭合11．     开关     用电器     电源12．（2）（4）13．     断开     导线14．     短路     不能15．     开关     内     通路16．     用电器     化学     机械17．18．19．     ①     开关     开关接触不良     略
