作图训练：电路连接的基本方式（电路图连接实物图）
一、作图题

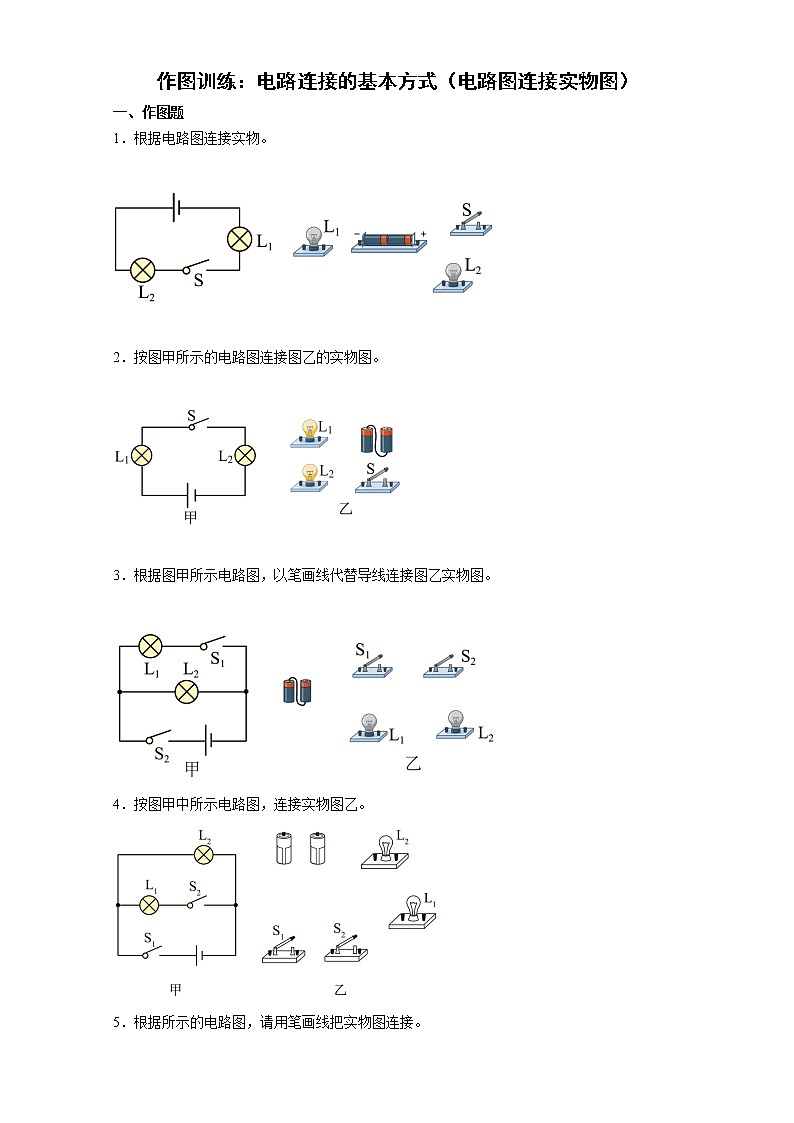

1．根据电路图连接实物。
2．按图甲所示的电路图连接图乙的实物图。
3．根据图甲所示电路图，以笔画线代替导线连接图乙实物图。
4．按图甲中所示电路图，连接实物图乙。

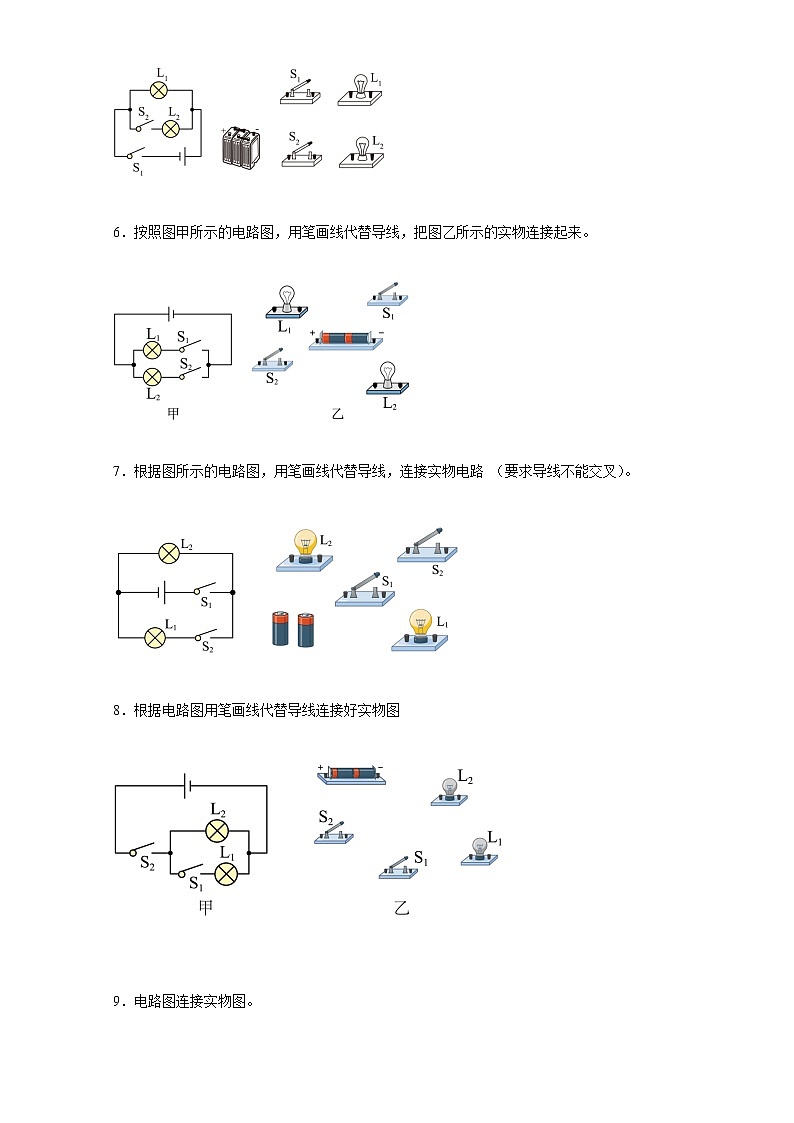

5．根据所示的电路图，请用笔画线把实物图连接。
6．按照图甲所示的电路图，用笔画线代替导线，把图乙所示的实物连接起来。
7．根据图所示的电路图，用笔画线代替导线，连接实物电路 （要求导线不能交叉）。
8．根据电路图用笔画线代替导线连接好实物图
9．电路图连接实物图。

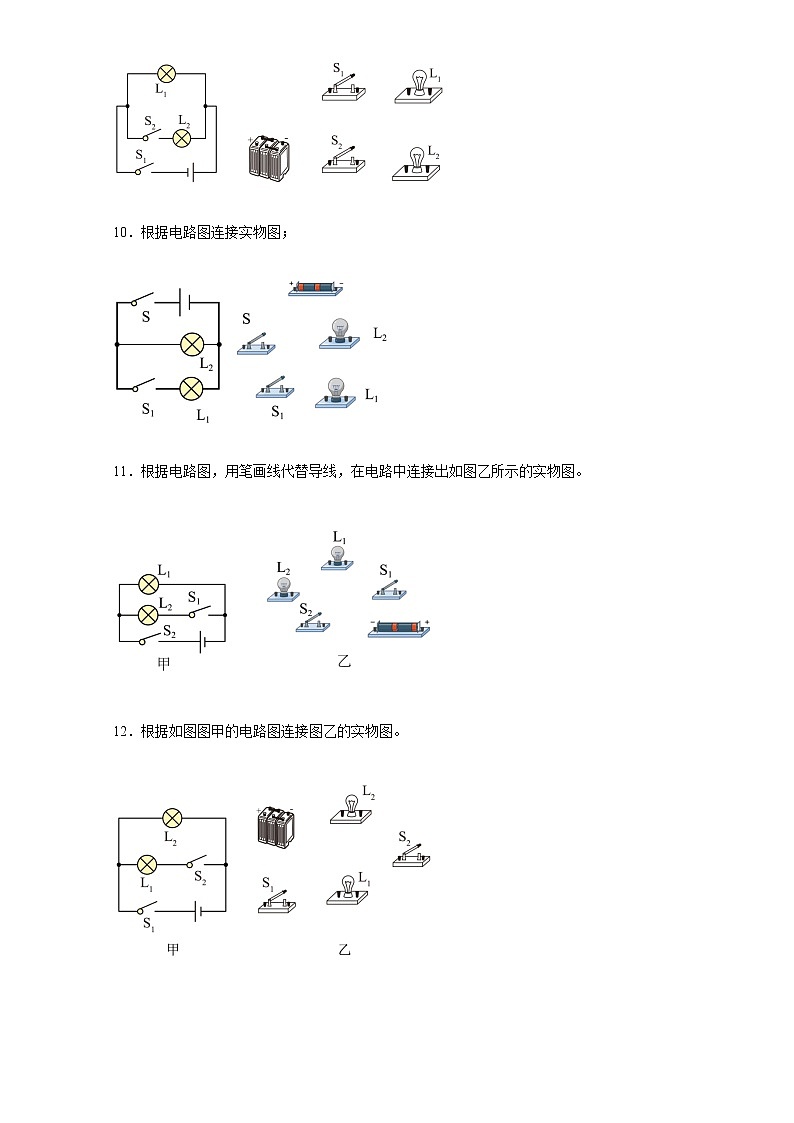

10．根据电路图连接实物图；
11．根据电路图，用笔画线代替导线，在电路中连接出如图乙所示的实物图。
12．根据如图图甲的电路图连接图乙的实物图。
参考答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
