物理九年级全册1 初识家用电器和电路习题

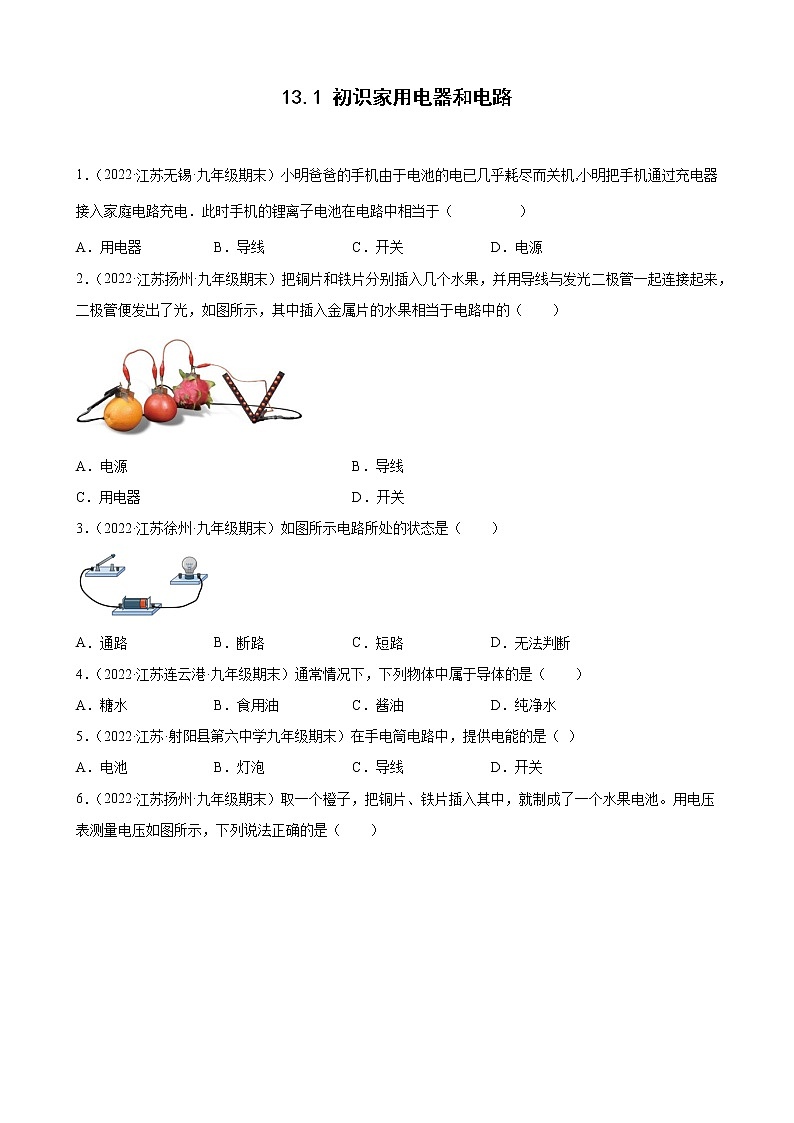

13.1 初识家用电器和电路

1．（2022·江苏无锡·九年级期末）小明爸爸的手机由于电池的电已几乎耗尽而关机,小明把手机通过充电器接入家庭电路充电．此时手机的锂离子电池在电路中相当于（            ）

A．用电器 B．导线 C．开关 D．电源

2．（2022·江苏扬州·九年级期末）把铜片和铁片分别插入几个水果，并用导线与发光二极管一起连接起来，二极管便发出了光，如图所示，其中插入金属片的水果相当于电路中的（　　）

A．电源 B．导线

C．用电器 D．开关

3．（2022·江苏徐州·九年级期末）如图所示电路所处的状态是（　　）

A．通路 B．断路 C．短路 D．无法判断

4．（2022·江苏连云港·九年级期末）通常情况下，下列物体中属于导体的是（　　）

A．糖水 B．食用油 C．酱油 D．纯净水

5．（2022·江苏·射阳县第六中学九年级期末）在手电筒电路中，提供电能的是（ ）

A．电池 B．灯泡 C．导线 D．开关

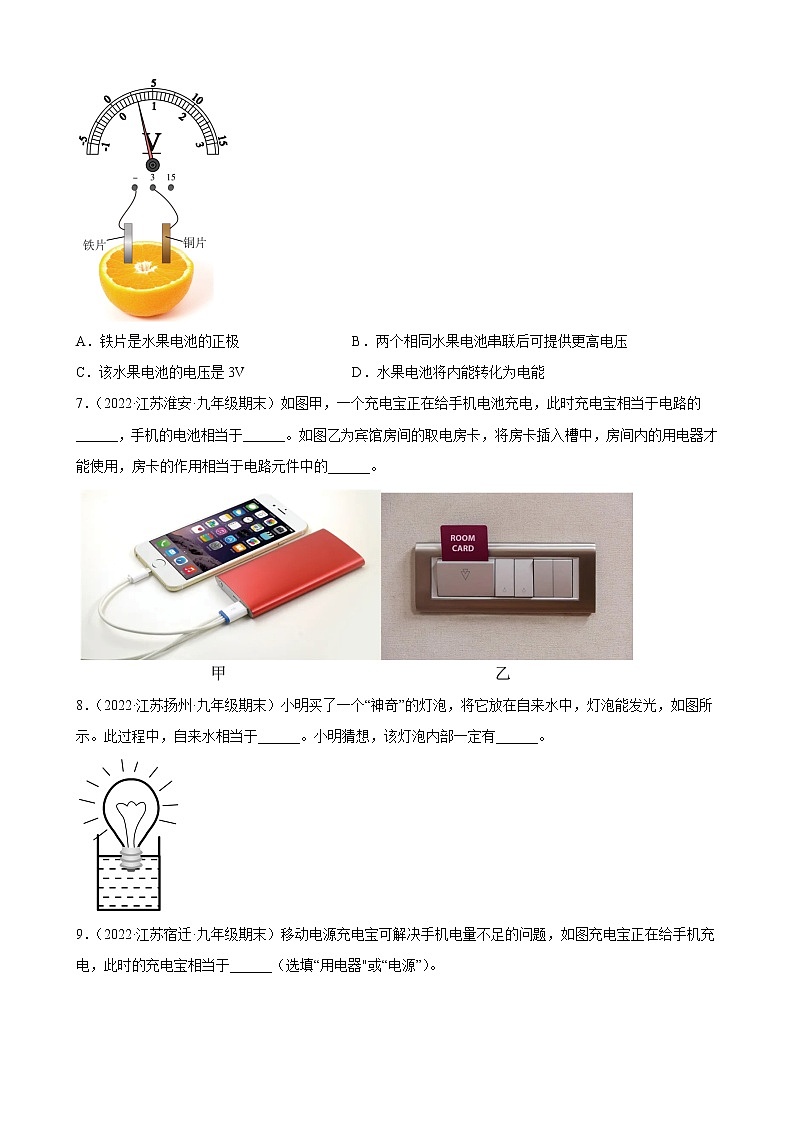

6．（2022·江苏扬州·九年级期末）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）

A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压

C．该水果电池的电压是3V D．水果电池将内能转化为电能

7．（2022·江苏淮安·九年级期末）如图甲，一个充电宝正在给手机电池充电，此时充电宝相当于电路的______，手机的电池相当于______。如图乙为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的______。

8．（2022·江苏扬州·九年级期末）小明买了一个“神奇”的灯泡，将它放在自来水中，灯泡能发光，如图所示。此过程中，自来水相当于______。小明猜想，该灯泡内部一定有______。

9．（2022·江苏宿迁·九年级期末）移动电源充电宝可解决手机电量不足的问题，如图充电宝正在给手机充电，此时的充电宝相当于______（选填“用电器"或“电源”）。

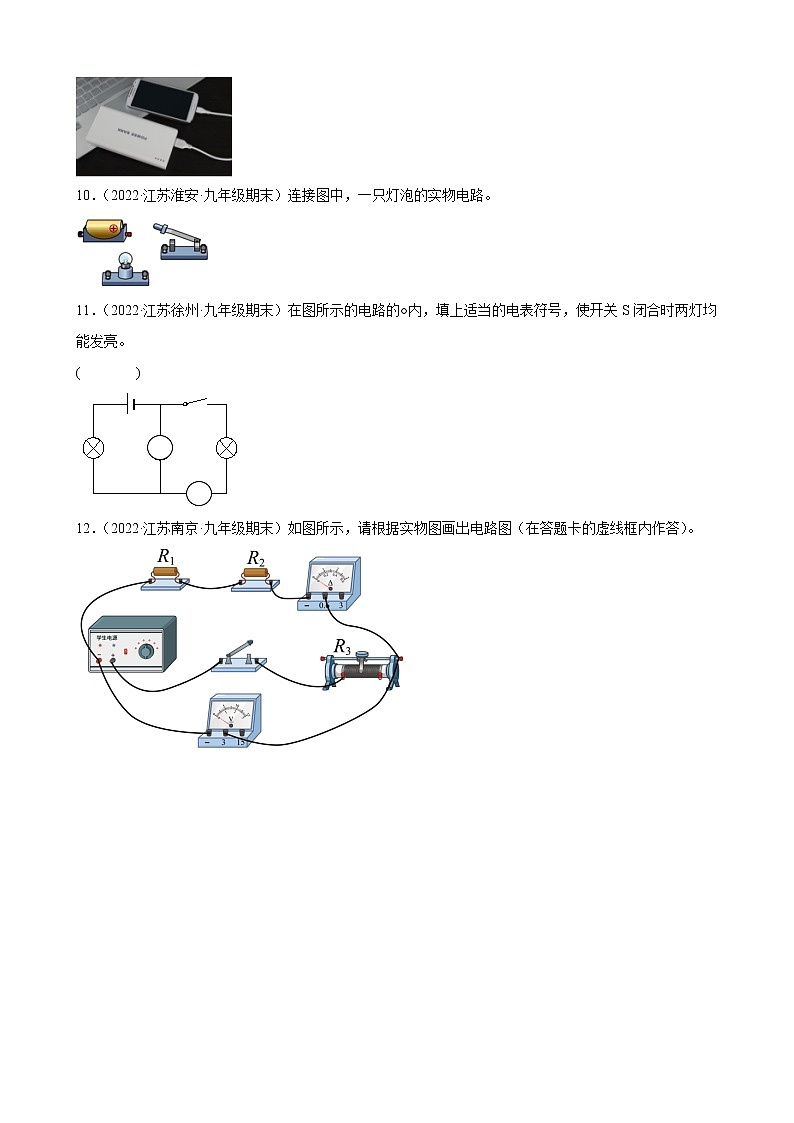

10．（2022·江苏淮安·九年级期末）连接图中，一只灯泡的实物电路。

11．（2022·江苏徐州·九年级期末）在图所示的电路的○内，填上适当的电表符号，使开关S闭合时两灯均能发亮。

(        )

12．（2022·江苏南京·九年级期末）如图所示，请根据实物图画出电路图（在答题卡的虚线框内作答）。

参考答案：

1．A

【解析】

在给手机电池充电的过程中，电能转化为电池的化学能，手机电池消耗了电能，手机电池相当于用电器。故选A。

2．A

【解析】

把铜片和铁片分别插入几个水果，并用导线与发光二极管一起连接起来，二极管便发出了插入金属片的水果给二极管提供了电能，所以插入金属片的水果相当于电路中的电源。导线的作用是输送电能，用电器的作用是消耗电能，开关的作用是控制电路。故A符合题意，BCD不符合题意。

故选A。

3．B

【解析】

由实物图知，开关与灯泡间未有导线连接，是断开状态，所以电路是断路，故ACD不符合题意，B符合题意。

故选B。

4．C

【解析】

ABD．糖水、食用油和纯净水都不容易导电，属于绝缘体，故ABD不符合题意；

C．酱油容易导电，属于导体，故C符合题意。

故选C。

5．A

【解析】

电路由电源、用电器、开关、导线四个部分组成，各组成部分的作用：电源提供电能，用电器消耗电能，开关控制电流通断，导线提供输送电能的路径．在手电筒中，电源是电池，用电器是灯泡，所以提供电能的装置是电池．

故选A．

6．B

【解析】

A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；

B．两个相同水果电池串联后可提供更高电压，故B正确；

C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；

D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。

故选B。

7．     电源     用电器     开关

【解析】

[1][2]完整的电路包含电源、开关、导线、用电器，电源在电路中的作用是提供电能，用电器在电路中的作用是消耗电能或将电能转化为其他形式的能量，充电宝给手机充电过程中，充电宝对外放电，手机将电路中的电能转化为化学能储存在电池中，故充电宝相当于电源，手机相当于用电器。

[3]电路中开关的作用是控制电路的通、断，房卡插入槽中房间的用电器才能使用，说明房卡相当于开关。

8．     电源     电流

【解析】

[1]当把灯泡放入到自来水中，灯泡发光，说明自来水给灯泡提供了电，所以自来水相当于电源。

[2]灯发光说明有电流经过。

9．电源

【解析】

给手机充电的充电宝，将化学能转化为电能，相当于电源。

10．

【解析】

一只灯泡只能串联在电路中，电源、灯泡、开关依次串接如图所示：

11．

【解析】

如图进行分析，两灯要都能发光，两灯应串联，因为电流从正极出发后，经过左边的灯，没有分支，所以不可能并联，那么下面的圆圈中应填入电流表，中间的圆圈应填入电压表，如果中间圆圈填入电流表，会将右边部分电路短路，不符合题意，而下面圆圈中填入电压表，相当于断路，右边的灯也不会亮，正确电路如图：

12．

【解析】

由实物图可知，三个电阻串联，闭合开关后，电流从电源正极流出，依次流过开关，滑动变阻器R3、电流表、电阻R2、电阻R1，最后流回负极，电压表并联在电阻R1和R2两端，测它们两端的总电压。电路图如图所示：
