2021-2022学年安徽省马鞍山市花山区成功中学九年级（上）期末物理试卷（含答案解析）

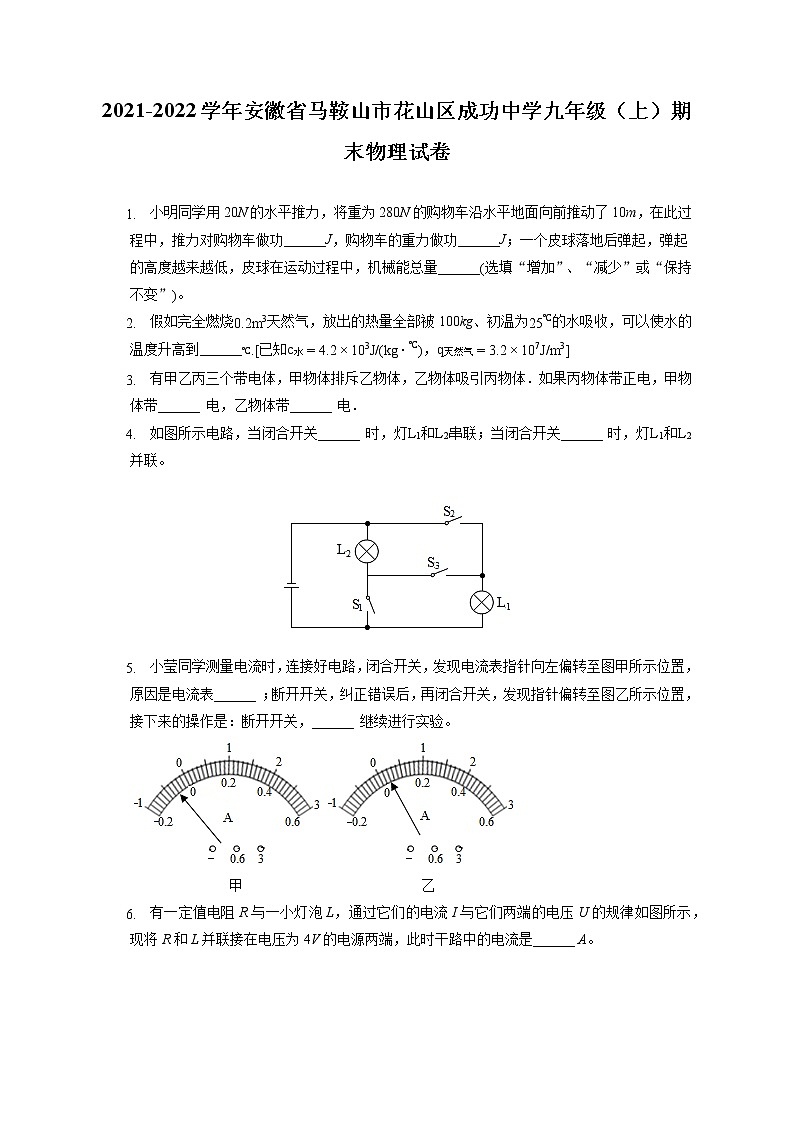

2021-2022学年安徽省马鞍山市花山区成功中学九年级（上）期末物理试卷

1.     小明同学用20N的水平推力，将重为280N的购物车沿水平地面向前推动了10m，在此过程中，推力对购物车做功______J，购物车的重力做功______J；一个皮球落地后弹起，弹起的高度越来越低，皮球在运动过程中，机械能总量______选填“增加”、“减少”或“保持不变”。
2.     假如完全燃烧天然气，放出的热量全部被100kg、初温为的水吸收，可以使水的温度升高到______已知，
3.     有甲乙丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体．如果丙物体带正电，甲物体带______ 电，乙物体带______ 电．
4.     如图所示电路，当闭合开关______ 时，灯和串联；当闭合开关______ 时，灯和并联。


5.     小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______ ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______ 继续进行实验。

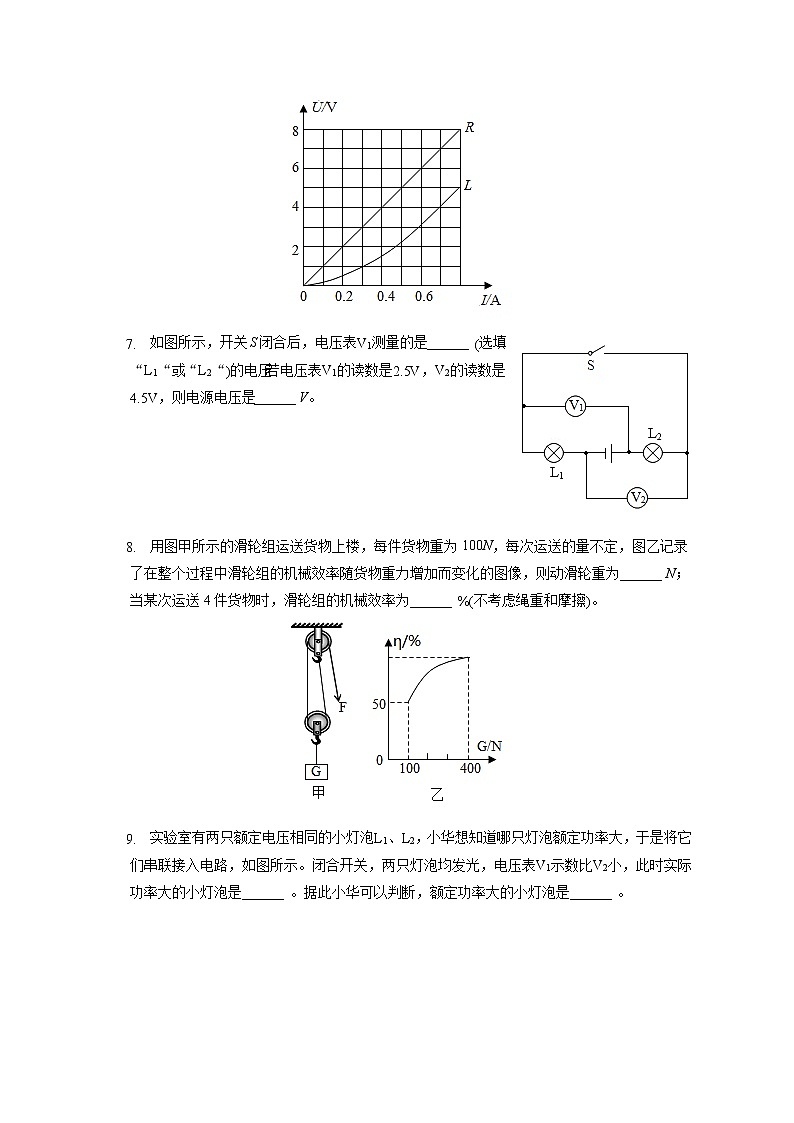

6.     有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是______ A。


7.     如图所示，开关S闭合后，电压表测量的是______ 选填““或““的电压：若电压表的读数是，的读数是，则电源电压是______ V。

8.     用图甲所示的滑轮组运送货物上楼，每件货物重为100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图像，则动滑轮重为______ N；当某次运送4件货物时，滑轮组的机械效率为______ 不考虑绳重和摩擦。

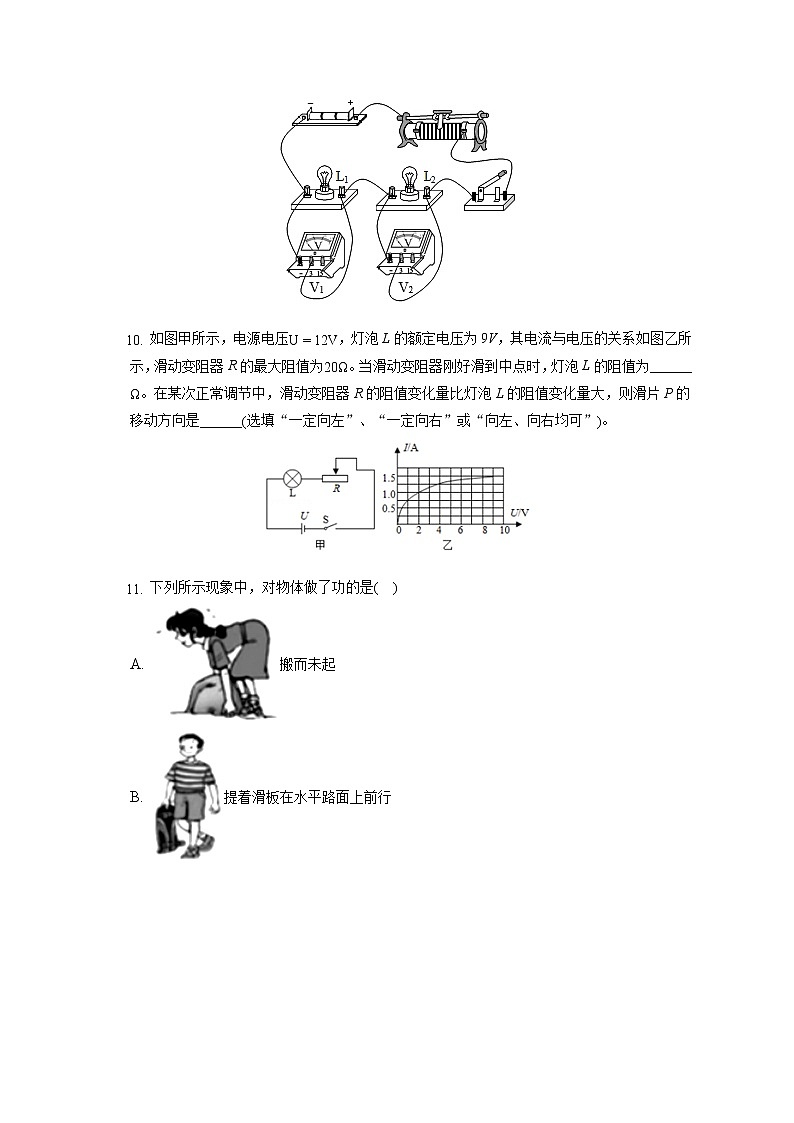

9.     实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______ 。据此小华可以判断，额定功率大的小灯泡是______ 。

10. 如图甲所示，电源电压，灯泡L的额定电压为9V，其电流与电压的关系如图乙所示，滑动变阻器R的最大阻值为。当滑动变阻器刚好滑到中点时，灯泡L的阻值为______。在某次正常调节中，滑动变阻器R的阻值变化量比灯泡L的阻值变化量大，则滑片P的移动方向是______选填“一定向左”、“一定向右”或“向左、向右均可”。

11. 下列所示现象中，对物体做了功的是(    )

A. 搬而未起
B. 提着滑板在水平路面上前行
C. 人将木箱推到斜面的顶端
D. 举着杠铃在空中不动

12. 物体在水平地面上做直线运动，当物体运动的路程和时间图像如图甲时，受到的水平推力为；当物体运动的速度和时间图像如图乙时，受到的水平推力为，两次推力的功率分别为、。则下列关系正确的是(    )


A. ； B. ；
C. ； D. ；

13. 如图所示，粗糙程度相同的斜面与水平面在a点相连，弹簧左端固定在竖直墙壁上，弹簧处于自由状态时右端在b点，小物块从斜面的c点由静止自由滑下，与弹簧碰撞后又返回到斜面上，最高到达d点。下列说法正确的是(    )


A. 弹簧被压缩到最短时，弹性势能最小
B. 小物块从c向a运动的过程中，重力势能减小
C. 小物块从b向a运动的过程中，动能增加
D. 小物块在整个运动过程中，机械能守恒

14. 关于温度、热量和内能，下列说法正确的是(    )

A. 物体的内能增加，温度一定升高 B. 物体温度升高，一定吸收了热量
C. 物体温度降低，内能一定减少 D. 物体吸收了热量，温度一定升高

15. 对于同一物态的某种物质，根据得知(    )

A. 比热跟热量成正比
B. 比热跟质量成反比
C. 比热跟温度变化成反比
D. 吸收或放出的热量跟质量与温度变化的乘积之比是个恒量

16. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是(    )

A.  B.
C.  D.

17. 将规格完全相同的滑轮，用绳子绕成图中的甲、乙滑轮组。使用甲、乙滑轮组分别匀速提升重力为、的两物体，升高相同的高度。绳自由端施加的拉力大小分别为和，物重，不计绳重和摩擦。则下列判断正确的是(    )

A. 拉力一定大于
B. 乙滑轮组的机械效率较高
C. 甲、乙滑轮组的有用功相同
D. 甲的额外功与有用功的比值较小

18. 如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡、均不发光，于是他用一根导线来排查故障。当导线连接两端时两灯仍不发光，连接两端时发光、不发光。由此判断电路的故障是(    )


A. 断路 B. 断路 C. 短路 D. 短路

19. 如图所示电路中，，，闭合开关S，电压表与的示数之比是(    )

A. 1：2
B. 1：3
C. 2：1
D. 2：3

20. 图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为，电压表示数为3V。下列结果正确的是(    )
    ①电源电压为9V
    ②电阻R的阻值为
    ③电路消耗的总功率为
    ④通过电阻R的电流为


A. 只有①②③正确 B. 只有②③④正确 C. 只有①③正确 D. 只有②④正确

21. 汽车超载、超速是造成重大交通事故的重要原因。某物理兴趣小组决定对超载超速问题进行模拟探究。如图，将小车从同一斜面上由静止开始滑下，推动同一木块向前移动一段距离后停下，完成甲、乙、丙三次实验。其中，。请根据实验现象完成下列问题。

    实验中超载、超速带来的危害程度是通过______ 来表示的；
    研究超载带来的危害程度时，选择甲、乙、丙三次实验中的______ 进行比较；
    研究超速带来的危害程度时，选择甲、乙、丙三次实验中的______ 进行比较；
    若本实验中水平面绝对光滑，则______ 选填“能”或“不能”得出正确结论。
22. 小明同学在“伏安法测电阻”的实验中：

    在连接电路时，开关S应处于______的状态，滑动变阻器的滑片P应放在电阻最______的位置。
    小明同学连接了如图甲的电路，闭合开关，电流表______示数，电压表______示数。两空均选填“有”或“无”
    他仔细检查电路，发现有一根导线连接错误，请你在答图甲中错误的导线上画“”，并用笔画线代替导线画出正确的一根连接导线。
    正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为______。
    同组小斌同学继续向______选填“A“或“B”端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。
23. 在拓展课上，小王同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4s内将一个重为100N的物体，沿着水平地面匀速拉动了2m。人的拉力为18N，不计绳重及机械的摩擦。求：
    人的拉力所做的功；
    人的拉力做功的功率。

24. 太阳能具有环保、可再生等优点，某品牌太阳能热水器在一天的有效照射时间内，将热水器中质量为50kg、初温为的水升高到。水的比热容求：
    热水器中水吸收的热量Q；
    若改用焦炭来加热这些水，需要完全燃烧多少千克焦炭？焦炭的热值，设焦炭放出的热量被水吸收
25. 如图为某型号电动机的铭牌，求：

此电动机的额定电流。
此电动机正常工作所消耗的电能和由此转化为的机械能。

答案和解析

1.【答案】200 0 减少

【解析】推力对购物车做功，
购物车在水平地面上移动4m，没有在重力的方向上移动距离，所以重力不做功，即重力做功为0J；
皮球运动过程中弹起的高度越来越小，说明重力势能越来越小，同时速度越来越慢，也就是动能越来越小，即机械能减少。
知道推力和在推力方向上移动距离，利用求推力做的功；
做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可；据此确定重力是否做功；
机械能包括动能和势能。动能与物体质量和运动速度有关；重力势能与物体质量和高度有关。
本题考查了功和功率的计算以及做功的两个必要因素，根据做功的两个必要因素确定重力是否做功是本题的关键，易错点！


2.【答案】40

【解析】解：
完全燃烧天然气放出的热量：
；
根据可知，
水温度升高值：
，
水的末温度为：。
故答案为：40。
知道汽油的质量和热值，利用燃料完全燃烧放热公式求放出的热量；
由，得到后计算水升高的温度。
本题考查了学生对公式和的了解与掌握，计算时注意升高了、升高到末温和升高的区别。


3.【答案】负；负

【解析】解：有甲乙丙三个带电体，且丙物体带正电，乙物体吸引丙物体，故乙带负电；甲物体排斥乙物体，故甲带负电．
故答案为：负；负．
利用同种电荷相互排斥，异种电荷相互吸引即可判断．
从丙的带电情况入手，逐个分析判断即可．


4.【答案】  、

【解析】解：
由图知，将开关闭合，、断开，电流依次经过灯泡、回到电源的负极，则和串联。
要使电灯和并联，那么电流从电源正极出发后，分别经过灯泡、，然后汇合一点后回到电源的负极，所以闭合开关、。
故答案为：；、。
根据串联和并联的概念结合电路图进行解答；把几个用电器首尾相接，连入电路就是串联；把几个用电器首首相接，尾尾相接，再连入电路，就是并联。
对于这类题目，要根据题意的开关组合，结合串并联电路的特点，判断出电流的流向，从而判断电路的连接状态。


5.【答案】正负接线柱接反了  换接的量程

【解析】解：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接的量程，继续进行实验。
故答案为：正负接线柱接反了；换接的量程。
测量电流时，电流要从电流表正接线柱流入，从负接线柱流出，否则电流表指针会反向偏转；
用电流表测量电流时，电流表要选用合适的量程，否则，指针偏转角度过大或过小。
本题考查了电流表的使用规则，属于基础题。


6.【答案】

【解析】解：将R、L并联后接在电压为4V的电源两端，由图像可知，此时通过R、L的电流分别为，，
并联电路中干路电流等于各支路电流之和，
电路中的总电流。
故答案为：。
将R、L并联后接在电压为4V的电源两端，根据并联后R、L两端的电压相等，根据图像读出相应的电流，再根据并联电路的电流特点求出干路电流。
本题考查串并联电路的连接特点，关键是从图像中得出灯泡L和R的电流与电压之间的关系。


7.【答案】  7

【解析】解：电路的等效电路图如下图所示：

故电压表测灯泡两端的电压，电压表测两端的电压；
根据串联电路的总电压等于各分电阻两端的电压之和可知：
电源的电压。
故答案为：；7。
电压表与被测用电器并联。
在串联电路中总电压等于各用电器的电压之和。
本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，即关键看电压表与那个电路元件并联且不测带电源的用电器。


8.【答案】100 80

【解析】解：
由图乙可知，运送1件货物时，即时，滑轮组的机械效率，
因不考虑绳重和摩擦时，滑轮组的机械效率，
所以可得：，解得；
当某次运送4件货物时，即；
不计绳重和摩擦，则滑轮组的机械效率：
。
故答案为：100；80。
由图乙可知，运送1件货物时，即时，滑轮组的机械效率；不考虑绳重和摩擦时，滑轮组的机械效率，据此求出动滑轮的重力；
不计绳重和摩擦，当某次运送4件货物时，根据求出此时滑轮组的机械效率。
此题考查了滑轮组机械效率公式的应用，关键要知道：在不计摩擦和绳重时，额外功为克服动滑轮重力做的功，则滑轮组的机械效率，这是求解竖直滑轮组机械效率的常用方法前提条件是不计摩擦和绳重。


9.【答案】

【解析】解：灯泡串联时，电流，电压表示数比小，即，由得：，故的实际功率大。
根据欧姆定律变形可得：，，，所以两灯泡的电阻关系为：；
因为两灯泡的额定电压U相等，，根据可得：额定功率。
故答案为：；。
串联电路中电流处处相等。
灯泡的亮度由实际功率决定。
欧姆定律表达式：，变形后可求电阻和电压。
电功率的计算方法：、、。
熟练运用欧姆定律和电功率的公式，知道串联电路的特点，可解答此题。


10.【答案】2 向左、向右均可

【解析】解：闭合开关，灯泡和滑动变阻器串联。
当滑动变阻器刚好滑到中点时，滑动变阻器接入电路的阻值，
从图乙图象可知当通过电路的电流为1A时，灯泡两端的电压，此时滑动变阻器两端的电压，
由串联电路的电压特点可知，此时电路的总电压为，符合题目条件：电源电压，
故此时电路中的电流为1A，灯泡L的阻值；
由图乙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，故灯泡的电阻随电压的增大而增大，
若滑片左移，滑动变阻器R接入电路的电阻变小，根据分压原理，变阻器分得电压变小，由串联电路电压的规律可知，灯泡分得的电压增大，通过灯的电流也增大，因此灯泡的电阻变大，
由欧姆定律可知，电路的电流变大，电路的总电阻变小，故滑动变阻器R的阻值变化量大于L的阻值变化量，
同理若滑片右移，电路中电流变小，总阻值变大，R的阻值变化量大于L的阻值变化量，故滑片P的移动方向是向左、向右均可。
故答案为：2；向左、向右均可。
闭合开关，灯泡和滑动变阻器串联。
根据滑动变阻器R的最大阻值确定当滑动变阻器刚好滑到中点时滑动变阻器的电阻，根据图象和串联电路的电压特点分析灯泡两端的电压和通过灯泡的电流，根据欧姆定律得出灯泡L的阻值；
分析灯泡电阻与电压的关系，因电源电压不变，根据串联分压原理和欧姆定律先判断出两种情况下灯泡的电阻和总电阻的变化，再利用串联电阻的规律分析解答。
本题考查串联电路的特点、欧姆定律的应用和电功率的计算等问题，有一定难度。


11.【答案】C

【解析】解：A、搬而未起，有力但没有移动距离，不做功。故A不合题意；
B、提着滑板在水平路面上前行，有力但在力的方向上没有移动距离，不做功。故B不合题意；
C、将木箱推到斜面顶端，施加了力，并且在力的方向上移动了距离，对木箱做了功。故C符合题意；
D、举着杠铃静止不动，有力但没有移动距离，不做功。故D不合题意。
故选：C。
做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断。
明确三种情况不做功：一是有力无距离例如：推而未动；二是有距离无力靠惯性运动；三是力的方向与运动方向垂直。


12.【答案】B

【解析】解：由图甲可知，物体作匀速直线运动，速度大小为；
由图乙可知，物体的速度保持不变，即物体做匀速直线运动，速度大小为；
因为两次都是匀速直线运动，根据二力平衡条件可知，推力都等于摩擦力，摩擦力没变，故受到的水平推力为；
已知，由可得，两次推力的功率。
故选：B。
此题考查了学生对图像的分析能力，能从图像中得出相关的信息，然后结合功和功率的计算公式进行计算求解，是中考的热点考题。


13.【答案】B

【解析】

【分析】
影响动能大小的因素：质量、速度，质量越大，速度越大，动能越大；
影响重力势能大小的因素：质量、高度，即物体的质量越大，高度越高，其重力势能越大；
弹性势能的影响因素：弹性形变的大小，动能和势能统称机械能，三者之间可以相互转化；
三种能量可以相互转化，在存在摩擦的情况下，其机械能不守恒。
本题考查动能、势能及弹性势能的转化，以及机械能守恒的条件，明确动能和势能大小的影响因素是解答此题的关键。
【解答】
解：
A、弹簧被压缩到最短时，其形变程度最大，所以弹簧的弹性势能最大，故A错误；
B、小物块从c向a运动的过程中，质量不变，高度减小，重力势能减小，故B正确；
C、小物块从b向a运动的过程中，物块不再受到弹力，由于受到摩擦力的作用，其速度会逐渐减小，所以其动能会减小，故C错误；
D、小物块在整个运动过程中，由于摩擦力的作用，其机械能总量会减少，即机械能不守恒，故D错误。
故选：B。

14.【答案】C

【解析】解：A、在晶体熔化或液体沸腾的过程中，虽然吸收热量，内能增加，但温度不变，故A错误；
B、做功和热传递都可以改变物体的内能，若物体的温度升高，可能是吸收了热量，即发生热传递，也可能是由于其它物体对它做功造成的，故B错误；
C、对于同一物体来说，其温度降低，内能一定减少，故C正确；
D、如晶体熔化过程，物体吸收了热量，但温度没有升高，故D错误。
故选：C。
解答本题需掌握：物体的内能大小与温度有关，温度越高内能越大，分子的热运动越剧烈；晶体熔化、凝固以及液体沸腾过程温度不变的特点；改变物体内能的两种方法：做功和热传递。
本题主要是考查学生对内能、温度与热量三者之间的联系和区别的掌握情况，同时也对改变物体内能的两种方法也进行了检测。


15.【答案】D

【解析】解：比热容是物质的一种特性，是物质本身的固有的属性。与物质的种类有关、与物质的状态有关。对同一物态的某种物质而言，吸收或放出的热量跟质量与温度的变化的乘积之比是一恒量，即比热容。故A、B、C不正确，D正确。
故选：D。
单位体积某种物质，温度升高所吸收的热量叫做这种物质的比热容；根据比热容的概念，比热容是物质的一种特性来判断。
此题考查的是我们对于比热容的理解，我们要知道比热容只与物质的种类和状态有关，与其它因素无关。


16.【答案】A

【解析】解：
A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不符合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不符合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
故选：A。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。滑动变阻器要起到改变电阻的作用应一上一下接入电路中，由此分析解答。
本题考查了滑动变阻器的接法。要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个。


17.【答案】D

【解析】解：A、由图可知，甲、乙动滑轮上绳子股数n分别为3和2，且物重，动滑轮重相同，由公式：可知：与的大小关系不能确定，故A错误；
B、已知物体上升的高度h相同，且物重，动滑轮重相同，由公式：、可知：甲的有用功大于乙的有用功，两者的额外功相同，则甲的额外功与有用功的比值较小，故C错误、D正确；
再由公式：可知：在额外功相同时，甲的有用功大，其效率就高，故B错误。
故选：D。
本题考查滑轮组中拉力、有用功、额外功、效率等公式的应用，有一定综合性，难度适中。


18.【答案】B

【解析】解：由图可知：与是串联电路，闭合开关，发现灯泡、均不发光，这说明电路出现了断路现象；
当导线连接两端时两灯仍不发光，这说明故障出现在除以外的部分；连接两端时发光、不发光，这说明电路是通路，所以故障是断路。
故选：B。
用电器短路是指用一根导线将某个用电器的两端连接起来，被短路的用电器中无电流通过。但与导线串联的其它用电器若能工作，说明除被导线并联的部分电路外电路是导通的。
本题考查了学生在实验操作中用导线判断电路故障的方法。


19.【答案】B

【解析】解：电压表的示数：，
电压表的示数：，
电压表与示数之比为：。
故选：B。
当开关闭合时，两电阻串联，电压表测量电阻两端的电压，电压表测量电源电压，串联电路电流相等，根据欧姆定律可求电压表与示数之比。
本题考查电压表的使用，关键知道电压表测量哪一个用电器两端的电压，还要学会灵活运用欧姆定律。


20.【答案】A

【解析】解：闭合开关，R和L串联，电压表测量R两端的电压。
①小灯泡的实际功率为，从图甲且根据可知，此时通过灯泡的电流为，灯泡两端的电压为6V，电压表示数为3V，则R两端的电压为3V，根据串联电路的电压特点可知电源电压，故①正确；
④通过灯泡的电流为，则通过R的电流也为，故④错误；
②根据欧姆定律可知，故②正确；
③电路消耗的总功率，故③正确；
故选：A。
闭合开关，R和L串联，电压表测量R两端的电压。
①小灯泡的实际功率为，从图甲且根据可知，此时通过灯泡的电流为，灯泡两端的电压为6V，电压表示数为3V，则R两端的电压为3V，根据串联电路的电压特点可知电源电压；
④通过灯泡的电流为，则通过R的电流也为；
②根据欧姆定律可知R的阻值；
③根据得出电路消耗的总功率。
本题考查串联电路的特点、欧姆定律的应用和电功率的计算，综合性强，难度适中。


21.【答案】小木块被撞击后向前移动的距离；甲、丙；甲、乙；不能。

【解析】解：
汽车超载、超速时，与物体撞击时，会将物体推动得越远，说明其动能越大，故实验中超载超速带来的危害程度可用小木块被推动的距离来表示；
超载是指汽车的速度一定时，质量越大，与物体撞击时，将物体推动得越远，说明动能越大，故模拟实验时，需要控制最初释放时的高度相同即达到水平面的速度相同，质量不同的小车，图中甲、丙符合要求；
超速是指汽车的质量一定时，速度越大，与物体撞击时，将物体推动得越远，说明动能越大，故模拟实验时，需要控制小车的质量相同，最初释放时的高度不相同即达到水平面的速度相同，图中甲、乙符合要求；
若水平面绝对光滑，小球在水平面上不受阻力，小球将做匀速直线运动，不能达到探究目的。
故答案为：小木块被撞击后向前移动的距离；甲、丙；甲、乙；不能。
本实验中研究动能大小的决定因素时运用了控制变量法，反映动能多少时运用了转换法。从图中现象发现质量、速度的不同是此题的关键。


22.【答案】断开；大；无；有；
；
；

【解析】解：为防止发生短路现象烧坏电源，连接电路时，开关应处于断开状态，闭合开关前，应使滑动变阻器的阻值处于最大状态，由图可知变阻器的滑片滑在B点时连入电路中的电阻丝阻值最大。
实验时闭合开关，电压表和电流表串联在电路中，电压表测电源电压，电压表有示数，电流表无示数；
由图可知，电流表与电压表串联了，导致电流表没有示数，应将定值电阻右端接线柱与滑动变阻器左端接线柱之间的导线去掉，将此导线改接在电压表中间接线柱上，如图。

在探究“电流与电阻的关系”实验中，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，图中电流表选用小量程，分度值为，示数为，由欧姆定律可得，。
根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，适当增大电阻R两端的电压，应减小滑动变阻器连入电路中的电阻，所以滑片应向A端移动，并进行了多次测量计算电阻的平均值从而减小实验误差。
故答案为：断开；大；无；有；见上图；；。
根据实物连接的正确方法和滑动变阻器的作用进行分析，即在电路没有连接好之前，开关一直是断开的，而且滑动变阻器的阻值应在最大处。
电压表内阻很大，串联接入电路时电路断路，根据电路结构分析答题。
实物连接图中找错误之处，主要从电压表、电流表、滑动变阻器的正确使用上考虑：
从电流表、电压表的量程、连接方式、正负接线柱的接入方法上考虑。从滑动变阻器接线柱的选择考虑；
根据电流表量程确定分度值读数，根据欧姆定律求电阻大小；
根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向。
此题考查的知识点较多，有电压表的连接，电流表的读数方法以及连接电路时，开关应处于断开状态，闭合开关前，应使滑动变阻器的阻值处于最大状态等，尽管这些都是一些细节问题，但一定要向学生强调。此外在探究电流与电压、电阻的关系时要采用控制变量法，如何控制变量是关键。


23.【答案】解：由图知，，则绳端移动的距离：，
人的拉力所做的功：；
拉力做功的功率：。
答：人的拉力所做的功为72J；
人的拉力做功的功率为18W。

【解析】由图可知滑轮组绳子的有效股数n，根据求出绳端移动的距离，根据求出人的拉力所做的功；
知道拉力F做的功和做功时间，根据求出拉力F做功的功率。
本题考查了功、功率公式的计算，比较简单，属于基础知识。


24.【答案】解：热水器中水吸收的质量：；
由可知，焦炭完全燃烧放出的热量：；
由可知，需要焦炭的质量：。
答：热水器中水吸收的热量Q为；
若改用焦炭来加热这些水，需要完全燃烧千克焦炭。

【解析】利用可以计算出水吸收的热量；
利用可以计算出焦炭放出的热量，然后利用可以计算出焦炭的质量。
本题考查水吸热公式、燃料燃烧放热公式以及热效率公式的应用，题目比较基础。


25.【答案】解：由可得，电动机的额定电流：
；
此电动机正常工作所消耗的电能：
，
这台电动机内产生的热量：
；
转化的机械能：
；
答：此电动机的额定电流是。
此电动机正常工作所消耗的电能是；由此转化为的机械能为。

【解析】根据求电动机的额定电流；
已知电动机的额定功率和工作时间，根据公式可求电动机内消耗的电能；已知线圈的电阻和通过的电流以及通电时间，根据公式可求这台电动机内产生的热量；内消耗的总电能减去产生的热量可得转化的机械能。
本题考查电功率、产生热量等的计算，关键是公式及其变形的灵活运用，难点是知道只有在纯电阻电路中电能才完全转化成内能。
