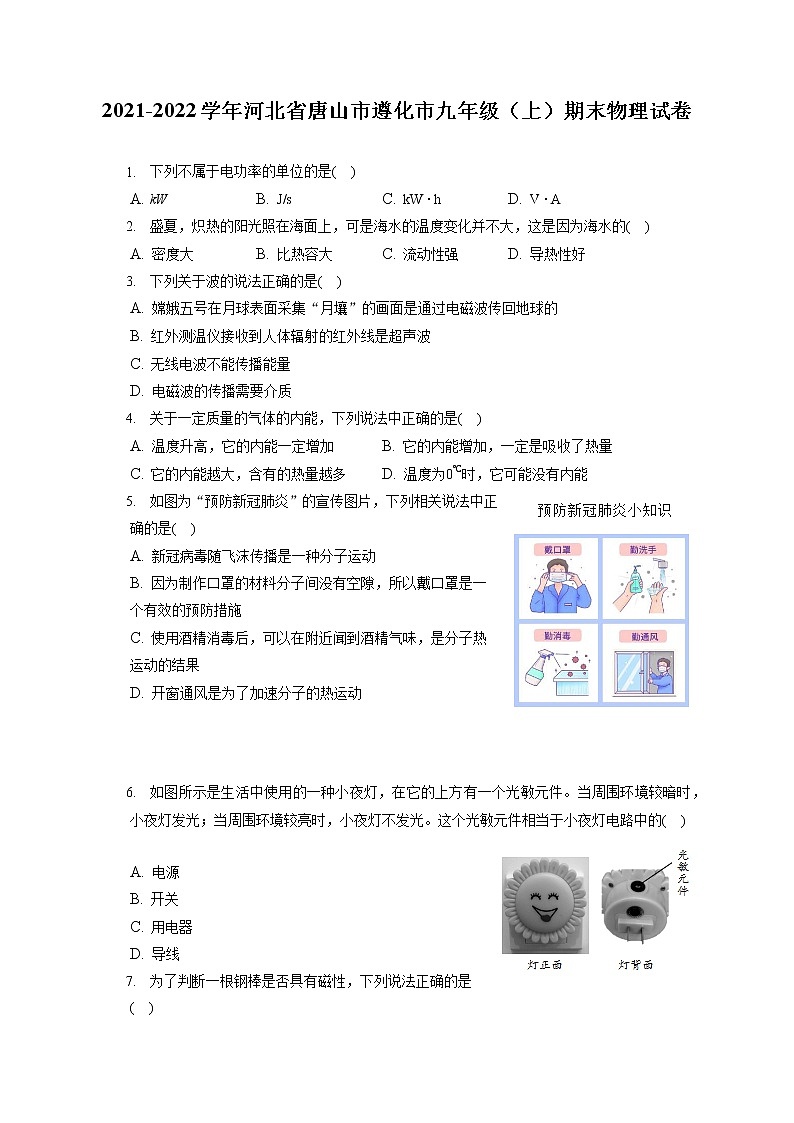

2021-2022学年河北省唐山市遵化市九年级（上）期末物理试卷

1. 下列不属于电功率的单位的是(    )
A. kW B. J/s C. kW⋅h D. V⋅A
2. 盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为海水的(    )
A. 密度大 B. 比热容大 C. 流动性强 D. 导热性好
3. 下列关于波的说法正确的是(    )
A. 嫦娥五号在月球表面采集“月壤”的画面是通过电磁波传回地球的
B. 红外测温仪接收到人体辐射的红外线是超声波
C. 无线电波不能传播能量
D. 电磁波的传播需要介质
4. 关于一定质量的气体的内能，下列说法中正确的是(    )
A. 温度升高，它的内能一定增加 B. 它的内能增加，一定是吸收了热量
C. 它的内能越大，含有的热量越多 D. 温度为0℃时，它可能没有内能
5. 如图为“预防新冠肺炎”的宣传图片，下列相关说法中正确的是(    )
A. 新冠病毒随飞沫传播是一种分子运动
B. 因为制作口罩的材料分子间没有空隙，所以戴口罩是一个有效的预防措施
C. 使用酒精消毒后，可以在附近闻到酒精气味，是分子热运动的结果
D. 开窗通风是为了加速分子的热运动



6. 如图所示是生活中使用的一种小夜灯，在它的上方有一个光敏元件。当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。这个光敏元件相当于小夜灯电路中的(    )

A. 电源
B. 开关
C. 用电器
D. 导线

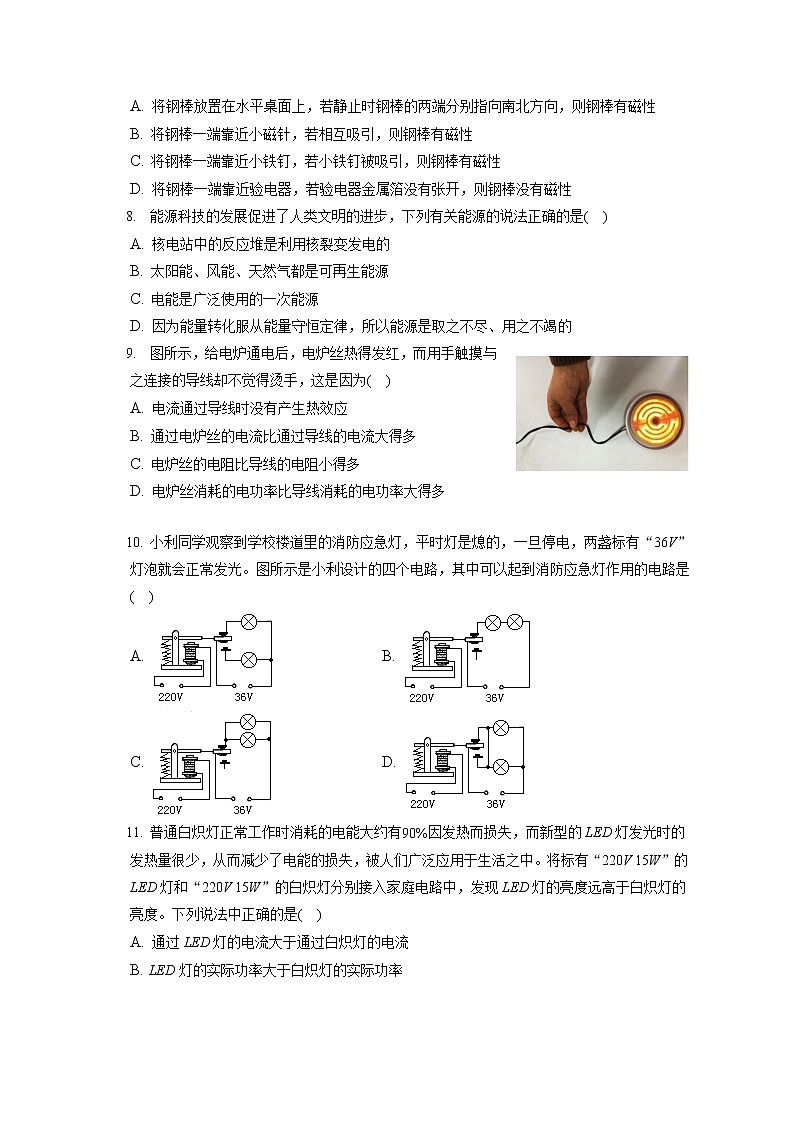

7. 为了判断一根钢棒是否具有磁性，下列说法正确的是(    )
A. 将钢棒放置在水平桌面上，若静止时钢棒的两端分别指向南北方向，则钢棒有磁性
B. 将钢棒一端靠近小磁针，若相互吸引，则钢棒有磁性
C. 将钢棒一端靠近小铁钉，若小铁钉被吸引，则钢棒有磁性
D. 将钢棒一端靠近验电器，若验电器金属箔没有张开，则钢棒没有磁性
8. 能源科技的发展促进了人类文明的进步，下列有关能源的说法正确的是(    )
A. 核电站中的反应堆是利用核裂变发电的
B. 太阳能、风能、天然气都是可再生能源
C. 电能是广泛使用的一次能源
D. 因为能量转化服从能量守恒定律，所以能源是取之不尽、用之不竭的
9. 图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为(    )
A. 电流通过导线时没有产生热效应
B. 通过电炉丝的电流比通过导线的电流大得多
C. 电炉丝的电阻比导线的电阻小得多
D. 电炉丝消耗的电功率比导线消耗的电功率大得多

10. 小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是(    )
A. B.
C. D.

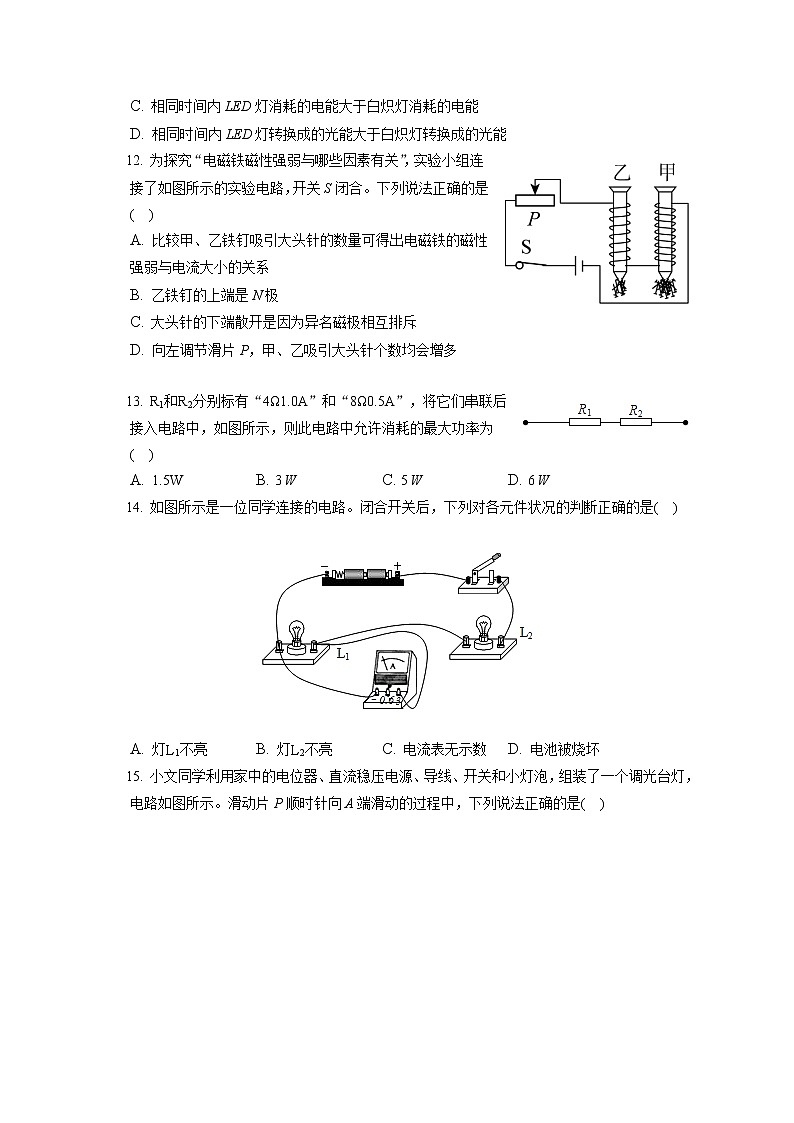

11. 普通白炽灯正常工作时消耗的电能大约有90%因发热而损失，而新型的LED灯发光时的发热量很少，从而减少了电能的损失，被人们广泛应用于生活之中。将标有“220V 15W”的LED灯和“220V 15W”的白炽灯分别接入家庭电路中，发现LED灯的亮度远高于白炽灯的亮度。下列说法中正确的是(    )
A. 通过LED灯的电流大于通过白炽灯的电流
B. LED灯的实际功率大于白炽灯的实际功率
C. 相同时间内LED灯消耗的电能大于白炽灯消耗的电能
D. 相同时间内LED灯转换成的光能大于白炽灯转换成的光能
12. 为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图所示的实验电路，开关S闭合。下列说法正确的是(    )
A. 比较甲、乙铁钉吸引大头针的数量可得出电磁铁的磁性强弱与电流大小的关系
B. 乙铁钉的上端是N极
C. 大头针的下端散开是因为异名磁极相互排斥
D. 向左调节滑片P，甲、乙吸引大头针个数均会增多

13. R1和R2分别标有“4Ω1.0A”和“8Ω0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的最大功率为(    )
A. 1.5W B. 3 W C. 5 W D. 6 W
14. 如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是(    )


A. 灯L1不亮 B. 灯L2不亮 C. 电流表无示数 D. 电池被烧坏
15. 小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。滑动片P顺时针向A端滑动的过程中，下列说法正确的是(    )

A. 电位器接入电路中的电阻变大 B. 电路中的电流变小
C. 小灯泡两端的电压变大 D. 小灯泡的亮度变暗
16. 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是(    )

A. 零线上保险丝烧断 B. 火线上保险丝烧断 C. 灯丝烧断 D. 插座短路
17. 如图为某电磁炉与液晶电视的产品铭牌。当它们在正常工作时，下列说法中正确的是(    )
A. 电磁炉比液晶电视电流做功多 B. 电磁炉比液晶电视消耗电能快
C. 电磁炉比液晶电视通过的电流小 D. 电磁炉比液晶电视的实际电压大
18. 下列说法中正确的是(    )
A. 热机消耗的燃料越多，效率就越低
B. 柴油机的效率一般高于汽油机的效率
C. 热机做的有用功越多，效率就越高
D. 热机效率高，将内能转化为机械能的比例就大
19. 如图所示的是某实验小组设计的测量小灯泡正常发光时电阻的电路图，其中电源电压大于小灯泡的额定电压且不变，小灯泡的额定电压U已知，定值电阻R0阻值已知，R1是电阻箱，R是滑动变阻器。在不拆改电路的前提下，能够测出小灯泡正常发光时的电阻的电路图是(    )
A. B.
C. D.
20. 如图所示，电源电压不变且等于灯L的额定电压，①和②是电流表或电压表。开关都闭合时，无论将滑片P置于何处，灯L都能正常发光。下列说法正确的是(    )
A. ①②都是电压表
B. 只闭合S1，将P向右移动时，电路的总功率变小
C. 只闭合S1和S3，将P向左移动时，R1消耗的功率变大
D. 只闭合S2，将P向右移动时，灯L逐渐变暗，①的示数不变

21. (1)如图1所示，在配有活塞的厚壁玻璃筒中放一小块硝化棉。把活塞迅速压下，可以看到的现象是______ 。在这一过程中，通过______ 的方式改变空气的内能。
(2)小霞想检验被摩擦过的气球所带电荷的种类。如图2所示，小霞将气球靠近被毛皮摩擦过的橡胶棒，发现它们互相吸引，由此她判断气球带______ (选填“正”或“负”)电，她判断的依据是______ 。


22. 网上展示了一个户外爱好者的取火“神器”如图所示，将口香糖的锡箔纸(金属铝)剥下来，做成中间窄、两端宽的形状，将其两端搭在电池的正负极，过一会儿，锡箔纸中间部分燃烧起来。这是因为锡箔纸是导体，使电源发生了______ 现象；锡箔纸在中间狭窄的地方开始燃烧的原因是______ 。

23. 正常工作的家庭电路中，为防止电流过大引发安全事故，应安装______ (选填“保险装置”或“漏电保护器”)，控制用电器的开关应连接在______ 线上，试电笔笔尖接触零线时，氖管______ (选填“会”或“不会”)发光。
24. 有一电动机线圈的电阻为5Ω，线圈两端所加的电压为3V时，线圈中的电流为0.4A，当电动机转动1min时的产生的热量是______J，消耗的电能______J。
25. 为实现接在同一电路中的两灯既可串联又可并联，小明和小芳分别设计了如图甲、乙所示的电路。甲图中，闭合开关______时，两灯并联；乙图中，当开关S1打到______(a或b)且S2______时，两灯可串联。对比甲、乙两图的结构可知，______(小明/小芳)的电路设计不会造成短路。

26. 如图所示的电路中，电阻R0为6Ω，电源电压不变。把“6V 3W”的小灯泡接在AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______ V。如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为______ V。
27. 小明家的电能表表盘如图甲所示，则小明家同时使用的用电器总功率不能超过______ W。他家的电冰箱正常工作的P−t图像如图乙所示。若关闭其它用电器，让电冰箱正常工作6h，消耗的电能是______ J，这个过程中电能表的转盘转过______ r。


28. AB和CD是完全相同的两条带有绝缘皮的导线，它们并行地埋设在甲、乙两地之间，如图甲所示(假设AB和CD导线单位长度的阻值为r)。由于深埋地下，当两导线上发生断路、两导线之间发生短路及发生漏电现象(即相当于两根导线之间在漏电处接入一个未知电阻)时，故障位置不容易被观察到。为了判断故障的类型和位置，维修人员通常在导线的左右两侧安装检测电路。若在左侧安装检测电路，其中已知电阻R0为保护电阻，右侧加装电压表V2，如图乙所示。

若电流表有示数，且电压表V1与电压表V2的示数几乎相同，可视为导线无故障。请分析维修人员检测数据，回答下列问题：
(1)若检测电路中电流表示数为0，电压表V2示数为0，表明输电线故障为______ 。
(2)若检测电路中电流表为I，电压表V1示数为U，电压表V2示数为0，表明输电线故障为______ 。则故障处与甲地的距离约为______ 。(用r、I、U、R0表示)
(3)若检测电路中电流表为I，电压表V1示数为U，电压表V2示数为U′，且U′明显的比U小，则表明输电线故障为______ 。则故障处与甲地的距离约______ 。(用r、I、U、U′、R0表示)
29. 如图所示，有一个接线开关控制一只螺丝口白炽灯，还有一个带熔断器的三孔插座，请将它们合理地接入电路。

30. 将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。


31. 如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中。
(1)让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与______有关；
(2)让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。说明感应电流的大小与______有关。
(3)让导体棒ab沿竖直方向上下运动时，电路中______(有/没有)感应电流产生。
(4)若保持导体AB不动，要产生感应电流，正确的操作是______。
(5)下列电器中，应用电磁感应原理制成的是______
A.电铃     B.电风扇     C.动圈式话筒       D.动圈式扬声器。
32. 在做“探究电流通过导体时产生的热量与什么因素有关”的实验时，小明采用了如图所示的实验装置。
(1)实验中从甲图可知，通过观察U形管中高度差的变化来比较电流通过电阻丝______的多少。高度差的形成是由于U形管中______(选填“气体”或“液体”)热胀冷缩导致的。
(2)图乙所示是用来探究电流产生的热量跟______的关系。
(3)图丙所示是用来探究电流产生的热量跟______的关系。
(4)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟______的关系，一段时间后电阻丝产生的热量______(选填“左瓶”、“右瓶”、“两瓶一样”)多。
33. 小明同学为了探究“电功率跟电阻的关系”，他找来额定电压分别是3.8V和2.5V的L1、L2两只灯泡．将两灯串联起来，按照图所示的电路开始了实验探究．

(1)请用铅笔划线代替导线，将实物电路图连接完整．
(2)当小明闭合开关后，看见灯L1微微发光，看不见灯L2发光，立即判断出灯L2的灯丝断了，你认为他的判断______ (选填“合理”或“不合理”)，并请你简要说明理由：______ .
(3)在老师的提示后，小明移动滑片，测量出了灯L1、L2两端的电压和电路中的电流．并计算出实际功率和对应的电阻．记录结果如表：
次数
电流/A
电压/V
实际功率/W
电阻/Ω
灯L1
灯L2
灯L1
灯L2
灯L1
灯L2
1
0.16
0.96
0.32
0.15
0.05
6.0
2.0
2
0.18
1.30
0.64
0.23
0.12
7.2
3.6
3
0.3
3.80
2.50
1.14
0.75
12.7
8.3
由实验记录可知，灯L1的额定功率为______ W.
(4)根据上面的实验数据可得出：灯泡的实际功率与灯泡的电阻成______ (选填“正比”或“反比”).这个结论成立的条件是______ .
34. 多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。[ρ水=1×103kg/m3,c水=4.2×103J/(kg⋅℃),g=10N/kg]

项目
参数
电源电压(V)
220
低温档功率(W)
275
中档功率(W)
550
高档功率(W)
1100
容积(L)
1
(1)开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；
(2)求R1的阻值；
(3)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求烧开一壶水需要的时间。
35. 在如图甲所示的电路中，灯泡的额定电压为6V，灯泡的I−U关系如图乙所示，电压表的量程为0∼15V，电流表的量程为0∼0.6A，变阻器R2的最大阻值为100Ω，只闭合开关S2，滑片滑到某处时，电压表的示数为10V，电流表的示数为0.4A，定值电阻R1消耗的功率为2.8W.求：
(1)灯泡的额定功率；
(2)R1的阻值及电源电压；
(3)只闭合开关S1，在电路安全的情况下，求电路消耗的最大功以及变阻器连入电路的最大阻值为多少？

答案和解析

1.【答案】C
【解析】解：A、电功率的国际单位是瓦特(W)，还有常用单位千瓦(kW)，1kW=103W，故A不符合题意；
B、根据电功率的定义式P=Wt可得出电功率单位是J/s，故B不符合题意；
C、kW⋅h是电能的单位，1k⋅Wh=3.6×106J，故C符合题意；
D、根据电功率的另一个计算公式P=UI，可得出电功率单位是V⋅A.故D不符合题意。
故选：C。
根据电功率的定义式P=Wt可得出电功率单位是J/s，电功率的国际单位是瓦特(W)，还有常用单位千瓦(kW)；根据电功率的另一个计算公式P=UI，可得出电功率单位是V⋅A。
结合计算电功率的方法和电功率的定义，可得出电功率的单位。

2.【答案】B
【解析】解：
因为海水的比热容较大，与其它物质相比，在质量相同、吸收的热量相同时，海水温度上升的慢，所以炽热的阳光照在海面上，大海水的温度变化并不大，故B正确。
故选：B。
水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，温度变化小。
本题主要考查学生对“水的比热容大”的了解和掌握，是一道基础题。

3.【答案】A
【解析】解：A、月球上没有空气，而真空不能传声，而电磁波可以在真空中传播，所以嫦娥五号在月球表面采集“月壤”的画面是通过电磁波传回地球的，故A正确；
B、光是电磁波的一种，所以红外测温仪接收到人体辐射的红外线是电磁波，故B错误；
C、无线电波能传播能量，故C错误；
D、电磁波的传播不需要介质，可以在真空中传播，故D错误。
故选：A。
(1)月球上没有空气，而真空不能传声，而电磁波可以在真空中传播；
(2)光是电磁波的一种；
(3)无线电波既能传播信息又能传递能量。
本题考查电磁波的知识，涉及到的知识点较多，此题体现了物理与高科技相结合的思想。

4.【答案】A
【解析】
【分析】
(1)物体的温度越高，内能越大；内能是物体内部所有分子做无规则热运动的动能和分子势能的总和；
(2)改变内能的方式有做功和热传递；
(3)热量是热传递过程中传递内能的多少，是过程量；
(4)一切物体都有内能。
要特别注意：物体温度升高，内能一定增加；但是物体内能增加，温度不一定升高；物体吸热，温度不一定升高；物体温度升高，不一定吸热。
【解答】
A、物体温度升高，其分子运动加剧，内能增加，故A正确；
B、改变物体内能的方式有两种：做功和热传递；物体内能增加可能是吸收了热量，也可能是外界对物体做功，故B错误；
C、温度越高的物体，分子运动越剧烈，热量是热传递过程中传递的内能多少，不是含有的，故C错误；
D、一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能，故D错误。
故选：A。
5.【答案】C
【解析】解：A、分子很小，直接用肉眼看不到，飞沫是肉眼可以看到的，所以新冠病毒随飞沫传播是机械运动，不是分子运动，故A错误；
B、由分子热运动可知分子之间存在间隙，所以口罩材料分子之间也有空隙，故B错误；
C、可以闻到酒精味，是由于酒精分子在不停地做无规则运动，故C正确；
D、开窗通风是为了切断传播途径，故D错误。
故选：C。
(1)物质是由分子组成的，直接用肉眼看不到，飞沫是肉眼可以看到的，不是分子；
(2)分子间有空隙；
(3)一切物体都在不停地做无规则运动；
(4)开窗通风是为了切断传播途径。
本题结合分子动理论的观点解释生活中的现象，属于基础题。

6.【答案】B
【解析】
【分析】
由电源、用电器、开关、导线等元件组成的电流路径叫电路。
本题考查对电路的认识，要知道电路中各部分的作用，属于一道基础题。
【解答】
由题意知，当环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。这个光敏元件相当于小夜灯电路中的开关，控制电路中小夜灯的通断。
故选：B。
7.【答案】C
【解析】解：
A、将钢棒放置在水平桌面上，由于钢棒受到摩擦力的作用，不能自由转动，若静止时钢棒的两端分别指向南北方向，不能说明钢棒有磁性；若用细线系在钢棒的中间并将钢棒悬挂起来，钢棒静止后总是指向南北，这说明钢棒受到地磁场的磁力的作用，则说明钢棒有磁性，故A错误；
B、将钢棒一端靠近小磁针，钢棒不具有磁性，小磁针具有磁性，则两者可以相互吸引，故B错误；
C、将钢棒一端靠近小铁钉，若小铁钉被吸引，这说明钢棒有磁性，故C正确；
D、验电器是检验物体是否带电的仪器，与磁性无关，不能检验钢棒是否具有磁性，故D错误。
故选：C。
要判断钢棒是否有磁性，就要抓住钢棒有磁性与没有磁性的区别，然后进行分析。
只有确定了钢棒具有了磁体具有的性质，才能确定钢棒有磁性。

8.【答案】A
【解析】解：A、核电站中的反应堆是利用核裂变发电的，故A正确。
B、太阳能、风能、天然气中，太阳能和风能是可再生能源，天然气是不可再生能源，故B错误。
C、通过一次能源的消耗才能得到的能源叫二次能源，如电能，故C错误。
D、随着人类对能源的消耗，能源会随着人类的开发使用而减少，故D错误。
故选：A。
(1)核能的利用包括核裂变和聚变，核电站中的反应堆是根据核裂变发电的。
(2)可再生能源的概念：像风能、水能、太阳能等可以在自然界源源不断地得到，把它们称为可再生能源。不可再生能源的概念：化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源。
(3)可以直接从自然界获得的能源叫一次能源，如化石能源、风能、水能、太阳能。无法从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源，如电能。
(4)人类利用能源，将各种能源转化为人类需要的其它能源，能源会随着人类的开发使用而减少。
熟悉能源的种类，知道核能的利用，可解答此题。

9.【答案】D
【解析】解：A、由于导线有电阻，电流通过导线时，导线会发热，产生热效应，故A错误；
BCD、电炉在使用时，电炉丝和导线串联，通过它们的电流相等，通电时间t相同，由于R电炉丝>R导线，根据Q=I2Rt可知，电流产生的热量：Q电炉丝>Q导线，根据P=I2R知，导线消耗的电功率比电炉丝消耗的电功率小，因而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象；故BC错误，D正确。
故选：D。
(1)电流流过导体时，导体发热，把电能转化为内能的现象是电流的热效应。
(2)电炉丝和连接的导线串联在电路中，通过它们的电流相等，通电时间相同，而电炉丝的电阻比导线的电阻大，根据焦耳定律和P=I2R分析判断。
本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的，同时应注意该现象的根本原因是因为发热量不同造成的。

10.【答案】C
【解析】解：根据题意，分析各图可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开，而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡连接，且为并联。因此，对照各图发现，只有图C符合这一要求。
故选：C。
观察图可知，220V的电路肯定是照明电路，而36V的电路才是为应急灯提供的电源，再根据两盏灯都在停电后会正常发光，可断定，两灯并联，且在照明电路工作时不连通。
此题中明确电磁继电器的工作过程，能分析出，是照明电路中的电源控制了消防应急灯，是本题解决的关键。

11.【答案】D
【解析】解：
AB、将标有“220V 15W”的LED灯和“220V 15W”的白炽灯分别接入家庭电路中，两盏灯泡都正常发光，实际功率与额定功率是相同的，故两盏灯泡的实际功率相同，根据P=UI可知，通过LED灯的电流等于通过白炽灯的电流，故AB错误；
C、根据W=Pt可知，相同时间内LED灯消耗的电能等于白炽灯消耗的电能，故C错误；
D、普通白炽灯正常工作时消耗的电能主要转化为热能，LED灯发光时几乎不发热，将电能直接转化为光能，提高了电能转化为光能的效率，所以相同时间内LED灯转换成的光能大于白炽灯转换成的光能，故D正确。
故选：D。
(1)根据P=UI分析两盏灯泡的电流的大小；
(2)灯泡正常发光时，实际功率与额定功率是相同的；
(3)根据W=Pt分析消耗电能的多少；
(4)根据白炽灯和LED灯工作的特点来判断能量的转化。
本题考查了电能和电功率公式的应用、电能的转化，难度不大。

12.【答案】D
【解析】解：A、由图知，甲吸引大头针的个数较多，说明甲的磁性较强，甲乙串联，电流相等，甲的线圈匝数大于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强，故A错误；
B、根据右手螺旋定则，乙铁钉的上端是电磁铁的S极，故B错误；
C、大头针被磁化，大头针下端的磁极相同，互相排斥，所以下端分散，故C错误；
D、向左移动滑片P时，电路中电阻减小，电流变大，电磁铁的磁性增强，电磁铁甲乙吸引大头针的数量会增多，故D正确。
故选：D。
(1)根据电磁铁吸引大头针个数的多少判断电磁铁磁性的强弱并分析甲乙磁性不同的原因；
(2)根据安培定则，可判断出两电磁铁的上端极性；
(3)利用磁化和磁极间的作用规律进行分析；
(4)根据滑动变阻器滑片移动，判断电路中电阻变大从而知道电流变化，进而判断磁性强弱变化。
本题考查了安培定则、影响电磁铁磁性强弱的因素以及控制变量法和转换法的应用，有一定难度。

13.【答案】B
【解析】解：因串联电路处处电流相等，并且R1和R2分别允许的最大电流为1A和0.5A，所以电路允许的最大电流为0.5A，
由I=UR可得，电源允许的最大电压：Umax=Imax(R1+R2)=0.5A×(4Ω+8Ω)=6V，
电路中允许消耗的最大功率：Pmax=UmaxImax=6V×0.5A=3W。
故选：B。
先根据串联电路电流规律和R1和R2分别允许的最大电流确定电路最大电流，然后根据欧姆定律求出电源允许的最大电压，最后根据P=UI求出电流允许消耗的最大功率。
本题考查串联电路电流规律、欧姆定律以及电功率计算公式的应用，关键明确串联电路中的最大电流为用电器允许最大电流较小的哪一个。

14.【答案】A
【解析】解：观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；
当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。
故选：A。
(1)电流表相当于导线，电流表要与被测电路串联。
(2)短路：不经过用电器而直接将电源两极连接的电路叫短路。
①电源短路：是指用导线直接将电源两极连接起来的电路。电源短路时，电路中有强大的电流通过，可能烧毁电源和导线，甚至引起火灾，因此绝对不允许发生电源短路。
②用电器短路(部分电路短路)：是指用一根导线将某用电器的两端直接连接起来。这时没有电流通过用电器，该用电器不会损坏。
本题考查了对电流表使用方法、短路的理解和认识，正确识别电路是解题的关键。

15.【答案】C
【解析】解：电位器与灯串联，滑动片P顺时针向A端滑动的过程中，电位器连入电路的电阻变小，A错误；
由串联电阻的规律，电阻的总电阻变小，根据欧姆定律I=UR，电路的电流变大，B错误；
根据U=IR，小灯泡两端的电压变大；C正确；
因小灯泡的电压和电流变大，根据P=UI，小灯泡的功率变大，灯变亮，D错误。
故选：C。
分析电路的连接，根据滑动片P顺时针向A端滑动的过程中，电位器连入电路的电阻变化，由串联电阻的规律确定电阻的总电阻变化，根据欧姆定律分析电路的电流变大和灯两端电压的变化；根据P=UI分析小灯泡的功率变化得出灯的亮度的变化。
本题考查串联电路的规律及欧姆定律和影响灯的亮度的因素，要掌握。

16.【答案】A
【解析】解：
将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的(即插孔的左孔通过灯泡、开关与火线相连，如下图)；插孔的右孔能使氖管发光，说明红色线是通的(即火线是完好的)，综合分析可知是A点左侧的零线断路(可能是零线上保险丝烧断)。

故选：A。
在家庭电路中只有一处故障时，用试电笔检测，氖管发光的接触的是火线，氖管不发光的接触的是零线。
家庭电路故障问题，主要看试电笔的氖管是否发光，发光说明和火线是通路的。

17.【答案】B
【解析】解：由图可知，电磁炉正常工作时的功率2100W，液晶电视正常工作时的功率为130W，两者正常工作时的电压均为220V。
A.由P=Wt的变形式W=Pt可知，用电器工作时间未知，不能得出电磁炉比液晶电视电流做功多，故A错误；
B.电磁炉的功率比液晶电视的功率大，则电流通过电磁炉比液晶电视做功快、消耗电能快，故B正确；
C.由P=UI的变形式I=PU可知，工作电压相同，通过电磁炉的电流比液晶电视大，故C错误；
D.电磁炉和液晶电视的额定电压相等，正常工作时的实际电压相等，故D错误。
故选：B。
用电器正常工作时的功率和额定功率相等，其电压和额定电压相等。
(1)由W=Pt可知，用电器消耗的电能与电功率和通电时间有关；
(2)电功率是表示电流做功快慢的物理量；
(3)根据P=UI比较两用电器正常工作时的电流关系；
(4)额定电压下用电器正常工作。
本题考查了学生对电功公式和电功率概念、电功率公式以及额定电压和额定功率的理念与掌握，是一道基础题目。

18.【答案】BD
【解析】
【分析】
(1)热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比。比值越大，则效率越高。
(2)汽油机的效率为20%∼30%，柴油机的效率为30%∼45%。
本题主要考查了热机效率的概念，较为简单。
【解答】
A、热机消耗的燃料越多，燃烧放出的热量越多，但用来做有用功的能量可能更多，即效率可能更高，所以根据消耗燃料的多少不能判断热机效率的大小，故A错误；
B、一般柴油机的压缩比比汽油机大得多，且汽缸内柴油燃烧要比汽油燃烧更充分，所以柴油机的效率更高一些，故B正确；
C、热机做的有用功越多，与燃料完全燃烧放出的能量之比不一定高，效率不一定高，故C错误；
D、热机的效率越高，说明内能转化成的机械能与内能的比值越大，热机的效率越高，故D正确。
故选：BD。
19.【答案】BC
【解析】解：
A.由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，所以灯泡两端的电压等于电源的电压，且大于灯泡的额定电压，灯泡不能正常发光，故A错误；
B.由电路图可知，只闭合S2时，灯泡L与滑动变阻器R串联，电压表测L两端的电压，移动滑片使电压表的示数达到灯泡的额定电压，保持滑片的位置不变，然后断开S2、闭合S1，电阻箱R1与滑动变阻器R串联，电压表测R1两端的电压，调节电阻箱接入电路中的电阻，使电压表的示数不变，此时电阻箱接入电路中的电阻即为灯泡正常发光时的电阻，故B正确；
C.由电路图可知，闭合S、S1时，定值电阻R0与灯泡L、滑动变阻器R串联，电压表测L两端的电压，移动滑片使电压表的示数达到灯泡的额定电压，然后先断开S1后闭合S2，定值电阻R0与灯泡L、滑动变阻器R串联，电压表测L和R0两端的电压之和，此时电压表示数减去灯泡正常发光时的电压即为R0两端的电压，根据欧姆定律求出通过R0的电流即为灯泡正常发光时的电流，灯泡的额定电压和电流的比值即为小灯泡正常发光时的电阻，故B正确；
D.由电路图可知，闭合S、S1时，定值电阻R0与灯泡L串联，电流表测电路中的电流，由于灯泡的电阻是变化的，所以不能判断出此时灯泡是否正常发光，故D错误。
故选：BC。
通过开关的闭合、断开以及滑动变阻器变阻器的调节使灯泡两端的电压达到额定电压，此时灯泡正常发光，然后利用串联电路的特点和欧姆定律、等效替代法求出灯泡正常发光时的电阻。
本题考查了小灯泡正常发光时电阻的测量，涉及到串并联电路的特点和欧姆定律的应用以及等效替代法，要注意灯泡的电阻是变化的，不能按定值电阻来处理。

20.【答案】BD
【解析】解：(1)开关都闭合时，R1、L、①表并联，若①为电流表会造成灯泡短路，所以①为电压表，
若②为电压表，R1与L、R2与变阻器并联，然后它们串联，
由串联电路的分压特点可知，滑片移动时，灯泡两端的电压会发生变化，灯L不可能一直正常发光，
所以②应为电流表，故A错误；
(2)只闭合S1时，R1与滑动变阻器串联，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由P=UI=U2R可知，电路的总功率变小，故B正确；
(3)只闭合S1和S3时，电路为R1的简单电路，滑动变阻器被短路，
所以，滑片移动时电路中的总电阻不变，由P=UI=U2R知，R1消耗的功率不变，故C错误；
(4)只闭合S2时，灯泡L与变阻器串联，电压表①测电源两端的电压，
由电源的电压不变可知，滑片移动时①的示数不变，
将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，
由串联电路的分压特点可知，灯泡的电压变小，
由P=UI可知，灯泡的实际功率变小，灯泡变暗，故D正确。
故选：BD。
(1)电压表与被测量电路并联、在电路中相当于开路，电流表与被测电路串联、，在电路中相当于导线，然后结合“开关都闭合时，无论将滑片P置于何处，灯L都能正常发光”判断①②电表的类型；
(2)只闭合S1时，R1与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据P=UI=U2R可知电路总功率的变化；
(3)只闭合S1和S3时，电路为R1的简单电路，根据P=UI=U2R可知滑片移动时R1消耗的功率变化；
(4)只闭合S2时，灯泡L与变阻器串联，电压表①测电源两端的电压，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化，利用P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断两电表的类型和电路的连接方式是关键。

21.【答案】(1)硝化棉燃烧；做功；(2)正；异种电荷相互吸引。
【解析】
【分析】
(1)改变物体内能有两种方式：做功和热传递，做功改变内能的实质是能量的转化，热传递改变内能的实质是能量的转移；
(2)用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷；同种电荷相互排斥，异种电荷相互吸引。
本题考查了改变物体内能的方式和电荷间的相互作用规律，属于基础性题目。
【解答】
(1)在配有活塞的厚壁玻璃筒中放一小块硝化棉，当把活塞迅速压下时，会对玻璃筒内部的空气做功，使玻璃筒中空气内能增加，温度升高，当达到硝化棉的燃点，硝化棉即可燃烧；此过程是通过做功的方式改变空气的内能；
(2)用毛皮摩擦过的橡胶棒带负电荷，被摩擦过的气球靠近带负电荷的橡胶棒时互相吸引，根据同种电荷相互排斥，异种电荷相互吸引可知，这个气球带正电荷。
故答案为：(1)硝化棉燃烧；做功；(2)正；异种电荷相互吸引。
22.【答案】短路  锡纸在中间狭窄的地方电阻较大，根据焦耳定律可知在相同时间内电流产生的热量多，使温度先达到锡纸的着火点而使之燃烧
【解析】解：
锡属于金属，具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，会造成电源短路，此时电路中迅速产生大量热量，使锡纸的温度达到着火点而使之燃烧；
锡箔纸在中间狭窄的地方开始燃烧的原因是锡纸在中间狭窄的地方电阻较大，根据焦耳定律可知在相同时间内电流产生的热量多，使温度先达到锡纸的着火点而使之燃烧。
故答案为：短路；锡纸在中间狭窄的地方电阻较大，根据焦耳定律可知在相同时间内电流产生的热量多，使温度先达到锡纸的着火点而使之燃烧。
金属具有导电性；
导线直接将电源连接起来的电路叫短路，短路时，容易烧坏电源或发生火灾；
影响电阻大小的因素：材料、长度、横截面积、温度；结合焦耳定律的公式Q=I2Rt进行分析回答．
本题考查了利用身边器材能够做的物理实验以及分析实验中蕴含的物理知识，注重了物理和生活的联系，属于基础知识的考查，相对比较简单．

23.【答案】保险装置；火；不会。
【解析】
【分析】
保险装置的作用：当家庭电路中电流过大时，熔断器会自动切断电路；
开关与用电器应串联在电路中，开关应控制火线；
当测电笔接触火线时氖管会发光、接触零线时氖管不发光。
本题考查了家庭电路的连接方式、熔断器的作用、试电笔的使用，属于基础知识，要掌握。
【解答】
当家庭电路中电流过大时，熔断器会自动切断电路，所以家庭电路中，为了防止电流过大引发的安全事故，应该安装保险装置；
为了用电器的安全，用电器的开关应连接在火线上；
试电笔笔尖接触零线时，零线是不带电的，故氖管不会发光。
故答案为：保险装置；火；不会。
24.【答案】48 72
【解析】解：电动机线圈的电阻为5Ω，线圈两端所加的电压为3V时，线圈中的电流为0.4A，当电动机转动1min时的产生的热量是：
Q=I2Rt=(0.4A)2×5Ω×1×60s=48J，
消耗的电能：
W=UIt=3V×0.4A×1×60s=72J。
故答案为：48；72。
由已知条件，利用Q=I2Rt求出电动机转动1min时产生的热量；
根据W=UIt得出消耗的电能。
含有电动机的电路为非纯电阻电路，求电流做的总功只能用W=UIt计算，根据Q=I2Rt求出的电动机产生的热量小于电流做的功，两者差值为电动机转化成的机械能。

25.【答案】S1、S3a断开  小芳
【解析】解：(1)甲图中，S2断开，闭合开关S1、S3时，电流分别经过两个灯泡回到电源的负极，电流有两条路径，两灯并联；
(2)乙图中，当开关S1打到a且S2断开时，电流依次经两灯泡回到电源的负极，电流只有一条路径，两灯串联；
由甲电路图可知，当三开关均闭合时，会造成电源短路，烧坏电源，而乙电路小芳的电路设计不存在这个问题。
故答案为：S1、S3; a；断开；小芳。
(1)串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
(2)短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
本题考查了开关的不同状态对电灯的连接方式的影响，注意电源短路会烧坏电源。

26.【答案】6 2
【解析】解：
(1)灯泡接在 AB 之间，电路为并联电路，此时小灯泡正常发光，小灯泡两端的电压为6V，则电源电压为6V；
(3)小灯泡接在CD间，AB间接电压表，电压表测量R两端的电压；
小灯泡的电阻 RL=U2P=(6V)23W=12Ω，
在串联电路中，电压之比等于电阻之比，即：UR：UL=R0：RL=6Ω：12Ω=1：2，且 UR+UL=6V，由此可得UR=2V。
故答案为：6；2。
并联电路中各支路两端的电压等于电源电压；在串联电路中，各用电器两端的电压之和等于电源电压。
本题考查了电路的辨别、欧姆定律和电功率公式的应用、串并联电路的特点，都是基础知识，要熟记。

27.【答案】44007.2×105  500
【解析】解：
(1)因为“220V”表示这个电能表的工作电压，“20A”表示电能表平时工作允许通过的最大电流，
小明家同时使用的用电器的最大总功率为：
P最大=UI最大=220V×20A=4400W；
(2)根据图乙可知，电能表每60min正常工作10min×2=20min，电冰箱在6h内实际工作时间为t=20min×6=120min=2h，
消耗的电能：W=Pt=0.1kW×2h=0.2kW⋅h=7.2×105J，
电能表转盘转的圈数为：
n=0.2kW⋅h×2500r/kW⋅h=500转。
故答案为：4400；7.2×105；500。
(1)“220V”表示这个电能表的工作电压，“20A”表示电能表平时工作允许通过的最大电流，利用P=UI求小明家同时使用的用电器的最大总功率；
(2)先根据图乙得出电冰箱在1h内的实际工作时间，利用W=Pt求出电冰箱在6h内消耗的电能；而2500r/kW⋅h表示电路中每消耗1kW⋅h的电能，电能表的转盘转2500r，据此求电能表的转盘转数。
本题考查了对电能表参数的理解、电功率的计算，关键是明白电能表的各个参数所表示的物理意义以及电冰箱间歇工作的特点。

28.【答案】断路  短路 U−IR02Ir  漏电 U−U′−IR02Ir
【解析】解：(1)电流表示数为0，说明电路故障为断路，电压表示数为0，说明电压表的正负接线柱不能与电源两极相连，因此电路故障为输电线断路；
(2)电流表有示数，说明电路为通路，因此电路故障为短路，电压表V1示数为U，电压表V2示数为0，因此与电压表V2并联的电路处短路；
由I=UR可得，电路中的总电阻：R=UI，
因串联电路中总电阻等于各分电阻之和，所以，导线的阻值：R线=R−R0=UI−R0，
因导线单位长度的阻值为r，所以，导线的电阻R线=2Lr，
所以，2Lr=UI−R0，
解得：与甲地的距离L=U−IR02Ir；
(3)由于电压表V1与电压表V2的示数几乎相同时，视为导线无故障；若输电线的故障是短路，电压表V2的示数应为零；而实际测量情况是且U′明显的比U小，所以电线的故障是发生漏电现象；
电路中的总电阻：R=UI，
因串联电路中总电阻等于各分电阻之和，
所以，导线的阻值：R线=R−R0−R′=UI−R0−U′I，
因导线单位长度的阻值为r，所以，导线的电阻R线=2Lr，
所以，2L′r=UI−R0−U′I，
解得：故障处与甲地的距离：L′=U−U′−IR02Ir。
故答案为：(1)断路；(2)短路；U−IR02Ir；(3)漏电；U−U′−IR02Ir。
(1)电流表示数为0，说明电路故障为断路，电压表示数为0，说明电压表的正负接线柱不能与电源两极相连，据此判断故障的具体位置；
(2)电流表有示数，说明电路为通路，因此电路故障为短路，根据电压表V1、V2的示数判断故障的位置；根据欧姆定律求出电路中的总电阻，利用电阻的串联求出导线的阻值，再根据导线单位长度的阻值为r求出导线的长度，然后除以2即为故障处与甲地的距离；
(3)根据电压表V2的示数变化判断出故障；根据欧姆定律求出电路中的总电阻，利用电阻的串联求出导线的阻值，再根据导线单位长度的阻值为r求出导线的长度，然后除以2即为故障处与甲地的距离。
本题考查了电路故障的判断和串联电路的特点以及欧姆定律的应用，要注意导线的长度是故障处与A端距离的2倍。

29.【答案】解：(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)带保险丝的插座的接法：保险丝与插座串联，并接在火线上，上孔接地线；左孔接零线；右孔接火线。
如下图所示

【解析】(1)家庭电路中用电器之间是并联的、插座之间是并联的、用电器和插座之间是并联的、开关和开关控制的用电器之间是串联、开关和开关控制的插座之间是串联的。
(2)电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套。
(3)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。

30.【答案】解：通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，如图所示，
电流方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极，所以先从螺线管的后面开始绕螺线管，如图所示。

故答案为：如上图。
【解析】通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，知道通电螺线管的磁极和电流方向根据安培定则判断螺线管的绕法。
通电螺线管是一个磁体，按照磁体受到地磁场的作用，通电螺线管指南的是S极，指北的是N极，然后根据安培定则判断绕法。

31.【答案】导体的运动方向  导体的运动速度  没有  将蹄形磁体左右运动  C
【解析】解：(1)从已知条件可以看出，当导体ab的运动方向发生变化时，电流计指针的偏转方向发生变化，即电流的方向发生了改变，所以可以看出感应电流方向与导体的运动方向有关。
(2)ab切割磁感线的速度慢时，电流计的指针偏转角度较小；当ab快速运动时，电流计的偏转角度变大，这说明电路中的电流变大，所以可以看出感应电流的大小与导体的运动速度有关。
(3)让导体棒ab沿竖直方向上下运动时，导体的运动方向与磁感线方向平行，不切割磁感线，所以电路中没有感应电流产生。
(4)若保持导体AB不动，要产生感应电流，正确的操作是将蹄形磁体左右运动，此时导体也切割磁感线运动，会产生感应电流；
(5)A、电铃是利用的电磁铁的性质，通电时有磁性，断电时无磁性，故A不符合题意。
B、电风扇可以转动，是因为它的主要构造是电动机，电动机是根据通电导体在磁场中受力的原理制成的，故B不符合题意。
C、动圈式话筒就是因为声音的振动使话筒的膜片振动，带动线圈运动而切割磁感线，产生与振动相应的电流，然后再通过扬声器还原成声音，是根据电磁感应原理工作的，故C符合题意。
D、动圈式扬声器是因为线圈中通过变化的电流，从而使它受到磁场力忽大忽小，所以引起膜片的振动，而产生声音，它是利用电流在磁场中受力的原理工作的，故D不符合题意；
故选C。
故答案为：
(1)导体的运动方向；(2)导体的运动速度；(3)没有；(4)将蹄形磁体左右运动；(5)C。
要解决此题，需要掌握电磁感应现象的概念，知道发电机是根据电磁感应原理制成的，动圈式话筒也是利用的电磁感应现象。
产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动。
同时要知道产生感应电流的方向与磁场方向和导体的运动方向有关。
此题主要探究电磁感应实验。首先要掌握电磁感应现象的概念，掌握产生感应电流的条件，考查了学生根据实验现象得出结论的能力。同时考查了电动机的制作原理。特别是动圈式话筒和动圈式扬声器，要正确区分必须了解它们的工作过程，话筒将振动转化成变化的电流；扬声器将变化的电流转化成振动。

32.【答案】产生热量  气体  电阻  电流  电阻  左瓶
【解析】解：(1)通过观察U形管中高度差的变化来比较电流通过电阻丝产生热量的多少；高度差的形成是由于U形管中气体热胀冷缩导致的；
(2)由乙图可知，左、右两个容器中的电阻丝串联，通过的电流相同，通电时间相同，而电阻丝的阻值不同，因此是探究电流产生的热量跟电阻的关系；
(3)由图丙可知，右边的容器中的电阻与容器外的电阻并联，再与左边容器中的电阻串联，因此通过左边容器电阻的电流与通过右边容器电阻的电流不同，而电阻和通电时间相同，因此是探究电流产生的热量跟电流的关系；
(4)把右边的两根电阻丝并联后，其总阻值为R=5Ω×5Ω5Ω+5Ω=2.5Ω，
则相当于把2.5Ω的阻值放进右侧瓶中，即左、右两瓶中的电阻串联，通过的电流相同，通电时间相同，而电阻不同，
因此是探究电流产生的热量跟电阻的关系；左侧瓶中的电阻阻值更大，根据Q=I2Rt可知，一段时间后电阻丝产生的热量左瓶多。
故答案为：(1)产生热量；气体；(2)电阻；(3)电流；(4)电阻；左瓶。
(1)电流通过导体产生热量的多少不能直接观察，但产生的热量会使容器内等量的气体受热，根据热胀冷缩，产生的热量越多，气体膨胀程度越大，U形管中液面的高度差就越大，采用了转换法；
(2)(3)电流产生的热量与电流、电阻和通电时间有关，在探究电流产生的热量与某个因素有关时，要控制其他两个因素不变，而改变这个因素；
(4)根据Q=I2Rt分析比较电流产生热量的多少。
本题探究“电流通过导体产生的热量与什么因素有关”，考查了控制变量法和转换法、串联和并联电路的规律及焦耳定律的运用。

33.【答案】不合理；如果L2的灯丝断了，电路断路，电路中就无电流，灯L1就不会亮(微微发光)；1.14；正比；电流相等
【解析】解：(1)电压表与L1并联，滑动变阻器按一上一下的原则与电流表串联，如下图所示：

(2)不合理；因为看见灯L1微微发光，表明电路是通路，如果L2的灯丝断了，电路中就无电流，灯L1就不会亮(微微发光)；
(3)因灯L1实际电压等于额定电压3.8V时，额定功率与的实际功率相等，分析表格数据实际电压为3.8V时的实际功率为1.14W，即L1灯的额定功率为1.14W.
(4)比较第1次实验中，最后两列，灯泡L1的阻值是灯L2的阻值三倍，灯泡L1的实际功率与灯泡L2的功率的三倍，即灯泡的实际功率与灯泡的电阻成正比，条件是电流相等．
故答案为：(1)如上图所示；
(2)不合理；如果L2的灯丝断了，电路断路，电路中就无电流，灯L1就不会亮(微微发光)；
(3)1.14；
(4)正比；电流相等．
(1)由电路图可知，电压表与L1并联，滑动变阻器按一上一下的原则连接与电流表串联；
(2)根据通路的特点分析，看见灯L1微微发光，表明电路是通路，而灯L2不发光，则是功率太小，达不到发光的条件；
(3)灯L1的额定功率与实际电压等于额定电压3.8V时的实际功率相等，分析表格数据即可直接读出．
(4)根据控制变量法，要得出灯泡的实际功率与灯泡的电阻的关系，必须在电流相同时比较表格中第4栏和第5栏中的数量变化即可．
本题考查根据实物图画电路图，同时也考查了电路故障的判断以及灯泡的实际功率决定灯泡的明暗程度，灯泡的实际功率与额定功率的关系，与灯泡电阻之间的关系，分析数据注意合理使用控制变量法，本题考查的知识点较多，注意分步解答即可．

34.【答案】解：(1)由电路图可知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P=U2R可知，总功率最大，所以此时养生壶为高温档。
(2)由电路图可知，当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由P=U2R可知，总功率最小，此时为低温档；
当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档。
由P=UI得，正常工作时通过R1的电流：
I1=P中U=550W220V=2.5A，
由I=UR得，R1的阻值：
R1=UI1=220V2.5A=88Ω。
(3)由ρ=mV可得，水的质量：
m=ρ水V=1×103kg/m3×1×10−3m3=1kg，
水吸收的热量：
Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×1kg×(100℃−12℃)=3.696×105J，
由η=Q吸W×100%得，消耗的电能：
W=Q吸η=3.696×105J80%=4.62×105J，
由P=Wt得，烧开一壶水需要的时间：
t=WP高=4.62×105J1100W=420s。
答：(1)当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；
(2)电阻R1的阻值是88Ω；
(3)水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
【解析】(1)分析清楚电路结构，应用电功率公式判断壶的工作状态；
(2)根据P=UI求出正常工作时通过R1的电流，I=UR求出R1的阻值；
(3)根据ρ=mV求出水的质量，根据热量公式求出水吸收的热量，再利用效率公式求出消耗的电能，然后利用功率公式求出烧开一壶水需要的时间。
本题考查质量、电流、水吸热、电功和热效率的计算，关键是公式及其变形式的灵活运用，计算过程还要注意单位的换算。

35.【答案】解：(1)因为灯泡的额定电压为6V，根据灯泡的I−U关系图乙可知，其额定电流为0.5A，故灯泡的额定功率为：PL=ULIL=6V×0.5A=3W；
(2)当只闭合S2时，两电阻串联，电压表测量R2的电压，则U2=10V；I1=I=0.4A；
由题意可得：U−10VR1=0.4A①
(U−10V)2R1=2.8W②
由①②解得：U=17V
R1=17.5Ω
(3)只闭合S1时，滑动变阻器与灯泡串联，因为小灯泡额定电流为0.5A，故电路中的最大电流为Imax=0.5A，
因此电路消耗的最大功率为Pmax=UImax=17V×0.5A=8.5W；
当电压表示数为15V时，滑动变阻器阻值最大，由于串联此时灯泡两端电压为UL=17V−15V=2V，由图乙可知此时电流为IL′=0.3A，
故I2=IL′=0.3A，滑动变阻器接入的最大阻值为：R2=U2I2=15V0.3A=50Ω.
答：(1)灯泡的额定功率为3W；
(2)R1的阻值17.5Ω；电源电压17V；
(3)只闭合开关S1，在电路安全的情况下，电路消耗的最大功率8.5W；变阻器连入电路的最大阻值为50Ω.
【解析】(1)根据灯泡的I−U关系分析灯泡在6V电压下的电流，利用P=UI求出功率；
(2)当只闭合S2时，两电阻串联，电压表测量R2的电压，利用欧姆定律和电功率P=U2R列出等式，求解R1的阻值和电源电压；
(3)只闭合S1时，滑动变阻器与灯泡串联，为安全，结合电压表和电流表的使用的量程分析解答即可．
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，分清开关闭合、断开时电路的连接方式关键．
