2021-2022学年辽宁省沈阳市大东区九年级（上）期末物理试卷（含答案解析）
展开
这是一份2021-2022学年辽宁省沈阳市大东区九年级（上）期末物理试卷（含答案解析），共22页。试卷主要包含了2kW⋅h，那么这个电器是，5A，【答案】A，【答案】D，【答案】C，【答案】ABD，【答案】AD，【答案】ACD等内容，欢迎下载使用。

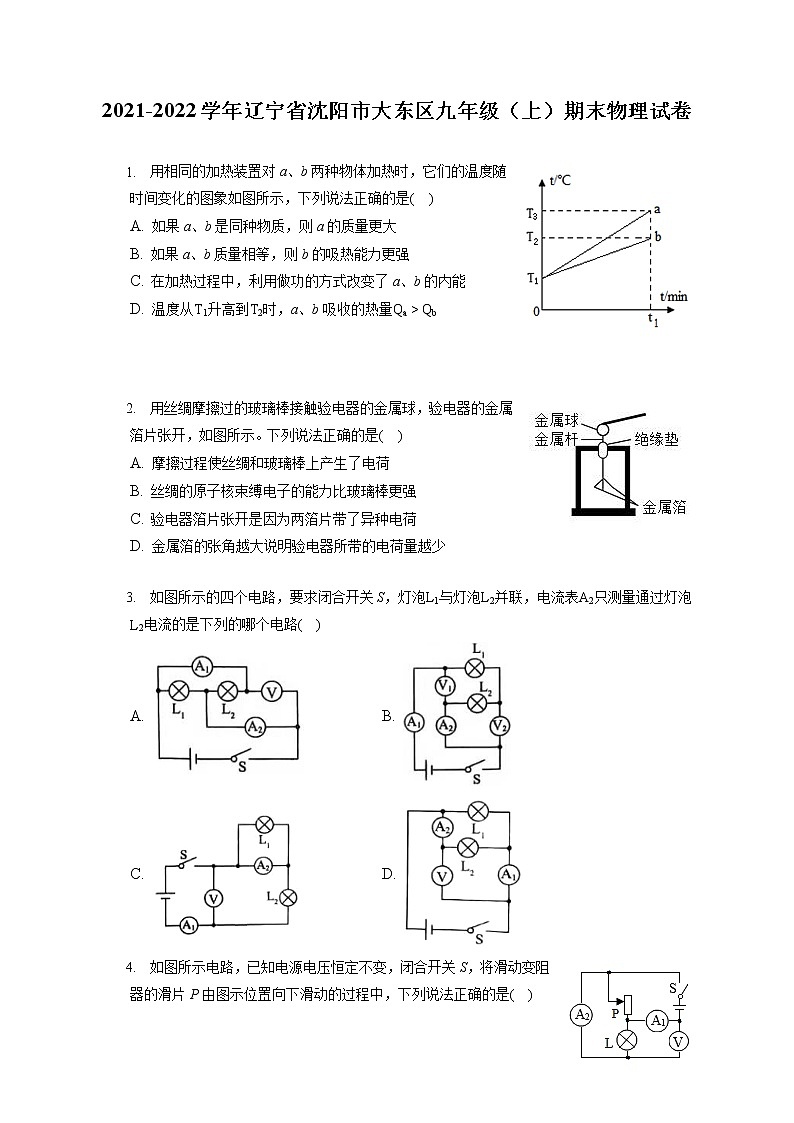

2021-2022学年辽宁省沈阳市大东区九年级（上）期末物理试卷
1. 用相同的加热装置对a、b两种物体加热时，它们的温度随时间变化的图象如图所示，下列说法正确的是( )
A. 如果a、b是同种物质，则a的质量更大
B. 如果a、b质量相等，则b的吸热能力更强
C. 在加热过程中，利用做功的方式改变了a、b的内能
D. 温度从T1升高到T2时，a、b吸收的热量Qa>Qb
2. 用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是( )
A. 摩擦过程使丝绸和玻璃棒上产生了电荷
B. 丝绸的原子核束缚电子的能力比玻璃棒更强
C. 验电器箔片张开是因为两箔片带了异种电荷
D. 金属箔的张角越大说明验电器所带的电荷量越少
3. 如图所示的四个电路，要求闭合开关S，灯泡L1与灯泡L2并联，电流表A2只测量通过灯泡L2电流的是下列的哪个电路( )
A. B.
C. D.
4. 如图所示电路，已知电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P由图示位置向下滑动的过程中，下列说法正确的是( )
A. 灯泡L的亮度不变
B. 电流表A1的示数变小
C. 电流表A2的示数变大
D. 电压表V的示数变大

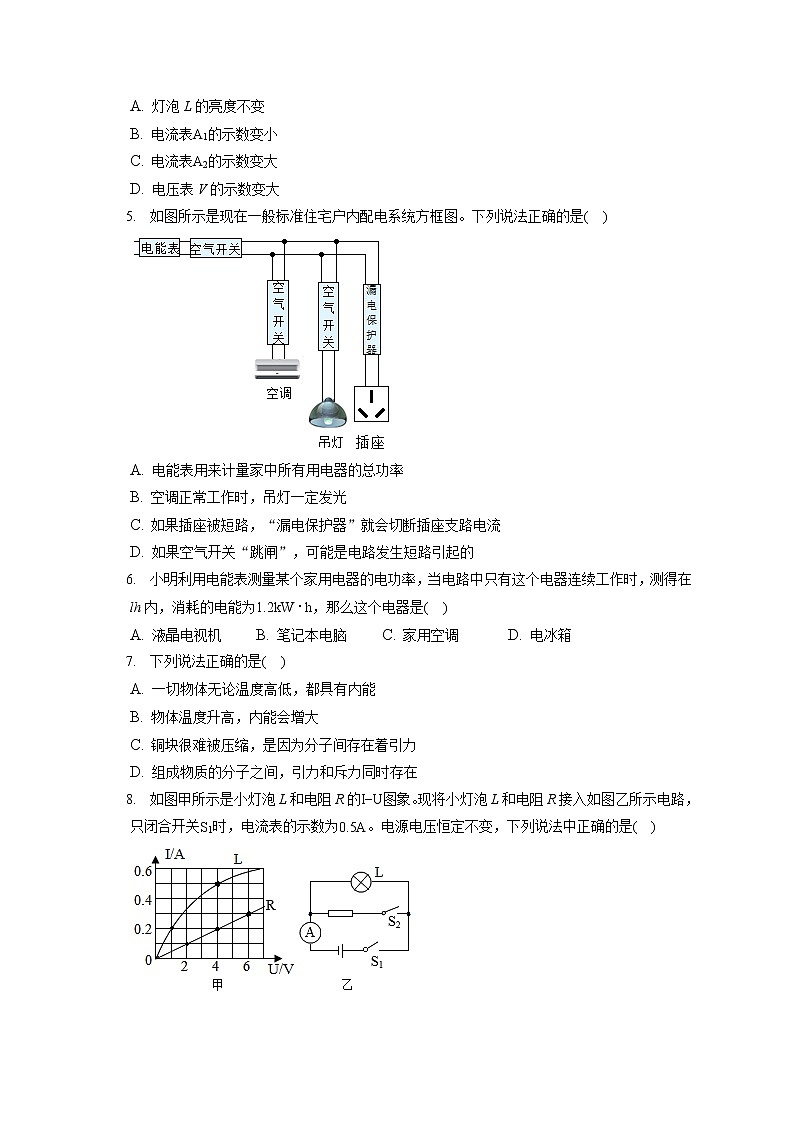

5. 如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是( )
A. 电能表用来计量家中所有用电器的总功率
B. 空调正常工作时，吊灯一定发光
C. 如果插座被短路，“漏电保护器”就会切断插座支路电流
D. 如果空气开关“跳闸”，可能是电路发生短路引起的
6. 小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在lh内，消耗的电能为1.2kW⋅h，那么这个电器是( )
A. 液晶电视机 B. 笔记本电脑 C. 家用空调 D. 电冰箱
7. 下列说法正确的是( )
A. 一切物体无论温度高低，都具有内能
B. 物体温度升高，内能会增大
C. 铜块很难被压缩，是因为分子间存在着引力
D. 组成物质的分子之间，引力和斥力同时存在
8. 如图甲所示是小灯泡L和电阻R的I−U图象。现将小灯泡L和电阻R接入如图乙所示电路，只闭合开关S1时，电流表的示数为0.5A。电源电压恒定不变，下列说法中正确的是( )

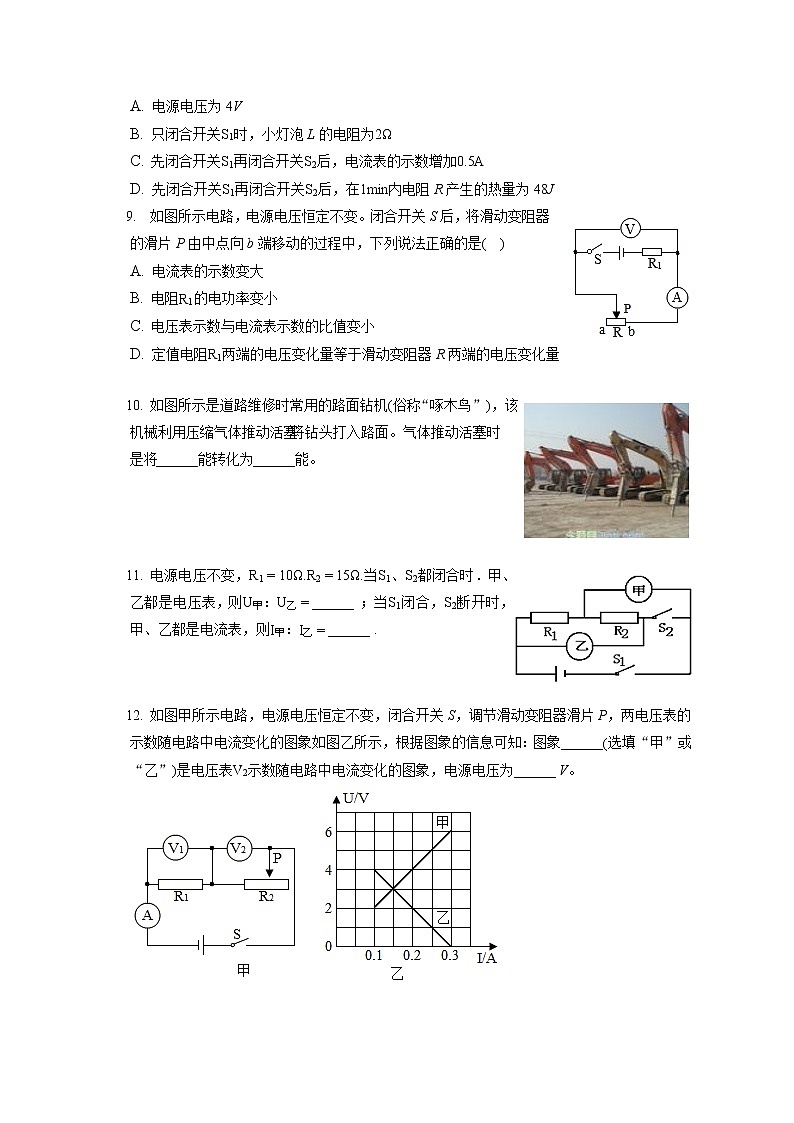

A. 电源电压为4V
B. 只闭合开关S1时，小灯泡L的电阻为2Ω
C. 先闭合开关S1再闭合开关S2后，电流表的示数增加0.5A
D. 先闭合开关S1再闭合开关S2后，在1min内电阻R产生的热量为48J
9. 如图所示电路，电源电压恒定不变。闭合开关S后，将滑动变阻器的滑片P由中点向b端移动的过程中，下列说法正确的是( )
A. 电流表的示数变大
B. 电阻R1的电功率变小
C. 电压表示数与电流表示数的比值变小
D. 定值电阻R1两端的电压变化量等于滑动变阻器R两端的电压变化量
10. 如图所示是道路维修时常用的路面钻机(俗称“啄木鸟”)，该机械利用压缩气体推动活塞将钻头打入路面。气体推动活塞时是将______能转化为______能。
11. 电源电压不变，R1=10Ω.R2=15Ω.当S1、S2都闭合时．甲、乙都是电压表，则U甲：U乙=______ ；当S1闭合，S2断开时，甲、乙都是电流表，则I甲：I乙=______ .
12. 如图甲所示电路，电源电压恒定不变，闭合开关S，调节滑动变阻器滑片P，两电压表的示数随电路中电流变化的图象如图乙所示，根据图象的信息可知：图象______(选填“甲”或“乙”)是电压表V2示数随电路中电流变化的图象，电源电压为______ V。
13. 如图所示电路，L1标有“3V3W”字样，L2标有“3V1.5W”字样，电源电压恒为3V。若L2灯丝电阻保持不变，要使两灯同时正常发光，则开关S1______、开关S2______、开关S3______(以上三空均选填“闭合”或“断开”)，此时两灯中灯泡______更亮些；若开关的开闭情况与前面相反，则灯泡______更亮一些。(后两空均选填“L1”或“L2”)
14. 如图是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/(kW⋅h)，表示每消耗1kW⋅h的电能，指示灯闪烁3200次。小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次。该家用电器消耗的电能______J，该家用电器的额定功率是______W，则这个家用电器可能是______(选填“电热水壶”、“台灯”或“电视机”)。
15. 标有“12V 60W”的汽车灯泡正常工作时的电阻是______Ω，若用电压表测得其两端实际电压如图所示，则该灯泡的实际功率______(选填“大于”、“小于”或“等于”)60W。(若灯丝的电阻保持不变)
16. 小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在______ (填写“A”或“B”)处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的______ 段发生______ (填“断路”或“短路”)故障．
17. 图甲为一种家用电加热饮水机，图乙为其简化电路图，其中R1和R2均为电热丝，S是手动开关，S1是自动温控开关。当水的温度低于设定值时，通过开关S1的控制，饮水机处于高温挡加热状态；水沸腾后，再通过开关S1的控制，饮水机处于低温挡保温状态，从而实现智能化地控制水的温度。已知饮水机高温挡加热功率为484W，低温挡保温功率为44W。
(1)请写出饮水机在低温挡时S、S1两个开关的通断状态；
(2)求饮水机处于高温挡加热状态工作40s所消耗的电能；
(3)求电热丝R2的阻值。
18. 如图所示，电源电压恒为12V，小灯泡上标有“6V3.6W”字样且灯丝电阻保持不变，当只闭合开关S、S1时，小灯泡正常发光；当所有开关都闭合，且滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A。求：
(1)定值电阻R1的阻值多大？
(2)滑动变阻器R2的最大阻值多大？
(3)通过不同开关的闭合、断开的变化，小灯泡通电时消耗的最小电功率是多少？(不能为0)
19. 如图所示的实验，是我们在学习分子热运动时做过的一些实验：
图A：蓝色硫酸铜溶液与无色的清水开始界面十分明显，静放几天之后，两种液体界面逐渐变得模糊不清了；
图B：玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，发现拉力示数大于玻璃板的重力；
图C：将红墨水滴入水中，可以看到它在水中扩散开来；
图D：将两个铅柱底面削平、削干净，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。
(1)图A和图______两个实验形成实验现象的原因相同，实验表明：分子在______。
(2)图B和图______两个实验形成实验现象的原因相同，实验表明：分子之间存在______。
20. 用如图所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”实验。(甲、乙是完全相同的密闭容器，闭合开关前，A、B两U形管内液面相平)
(1)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的______来显示甲、乙容器内空气温度的变化，这里采用的方法是______。
(2)通过对比观察，______(选填“甲”或“乙”)容器中导体的电阻产生的热量较多，由此可知，在电流和通电时间相同时，电阻越______，导体产生的热量越多。
21. 小明设计了如图甲所示的电路图。
(1)小明想“探究通过定值电阻的电流与其两端电压的关系”。
①连接好电路，开始实验。实验过程中，小明调节滑动变阻器的滑片P，使电压表的示数为1V，记录此时电流表的示数为0.2A；接着他向______(选填“A”或“B”)端移动滑动变阻器的滑片P，使电压表的示数增大为2V，记录此时电流表的示数为0.4A；他继续移动滑动变阻器的滑片P，使电压表的示数为3V，记录此时电流表的示数为0.6A，并将三次实验的数据填写在表中。
次数
电压U/V
电流I/A
1
1
0.2
2
2
0.4
3
3
0.6
小明分析表中数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______(选填“正比”或“反比”)。
②此实验中多次测量的目的与下面的______(选填“A”或“B”)实验中多次测量的目的相同。
A.探究串联电路的电压规律
B.测量定值电阻的阻值
(2)如图乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系。
①小明闭合开关，移动滑动变阻器的滑片P，发现小灯泡发光，但是电压表的示数始终为0V。经检查后发现是电路中的一根导线断路了，则发生断路的导线是a、b、c、d中的______(选填导线字母)。
②更换导线后，排除故障，小明进行多次实验测量，根据实验测得的数据，绘制出小灯泡的I−U图象如图丙所示，则造成小灯泡在不同电压下电阻不同的原因是______。
22. 小明用如图甲所示的电路来测量定值电阻的阻值，已知电源电压恒为3V。
(1)连接电路，进行实验。
(2)实验中，小明发现无论怎样调节滑动变阻器的滑片，两电表指针始终处于如图乙所示位置，若电路只有一处故障，则故障可能是______。
(3)故障排除后，某次实验中电压表和电流表示数如图丙和丁所示，则此时被测电阻两端的电压为______ V，该定值电阻的阻值为______Ω。
23. 某实验小组利用如图甲所示装置做“测量小灯泡的电功率”实验，所用小灯泡L的额定电压为2.5V。
(1)小明连接了如图甲所示的电路，同组的其他同学发现电路中有一根导线接错了，请你在接错的导线上打一个“×”，并帮助小明画出正确的连线。
(2)小明将错误的线路改正后，连接好电路，闭合开关前，滑动变阻器的滑片应移动到______(选填“C”或“D”)端位置。闭合开关后，调节滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡L的额定功率为______ W。
(3)小明完成上述实验后，还设计了如图丙所示的电路图，用来测量另一个额定电压为U额的小灯泡L1的额定功率，图丙中R0=5Ω。闭合开关S，调节滑动变阻器滑片，使电流表______(选填“A1”或“A2”的示数)为______时，再读出另一只电流表的示数为I，即可计算小灯泡L1的额定功率为______。(后两空均用已知量和测量量表示)
24. 半导体是一种重要的材料，它的导电性能介于绝缘体和导体之间，半导体材料在生活中得到广泛应用，它有一些奇妙的特性。
(1)如图甲所示是由某些半导体材料制成的二极管。它有两根引线，分别为正极(+)和负极(−)，它只允许电流从它的正极流向负极，它不允许电流从负极(−)流向正极(+)。
①如图乙所示电路，闭合开关S，电路处于______(选填“通路”、“断路”或“短路”)状态。
②发光二极管又称LED，如图丙所示是其实物与电路符号。它与二极管一样也具有单向导电性，当给LED加上合适的正向电压后，不同型号的LED能发出不同颜色的光，如果加上反向电压，则不能发光。如图丁所示电路中要使绿光LED发光，关于开关的状态，下列说法正确的是______(选填正确选项前的字母)。
A.S1、S4闭合，S2、S3断开
B.S2、S3闭合，S1、S4断开
C.S1、S2闭合，S3、S4断开
D.S3、S4闭合，S1、S2断开
(2)PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主成分，渗入多种物质后加工而成。目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。PTC有一个根据需要设定的温度，低于这个温度时，其电阻值随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大。
如图甲所示，在3D打印笔中装入塑料条，接通电源，等待一段时间后，即可挤出热熔的塑料，塑料在空气中迅速冷却变成特定的形态。
①打印笔内部电路如图乙所示，其R1、R2是相同的PTC发热电阻，单个PTC的电阻与温度的关系如图丙所示。打印笔工作有快、慢两挡，快挡打印时，开关S1闭合，同时开关S2应处于______(选填“闭合”或“断开”)状态，若此时温度为250℃，打印笔的电功率是______ W。
②打印笔工作时，PTC电阻发热，塑料受热会逐渐变软、变稀，此时______能转化为内能。
答案和解析
1.【答案】B
【解析】解：用相同的加热装置对a、b两种物体加热时，吸收热量的多少是通过加热时间来反映的；
A、如果a、b是同种物质，其比热容相同，由图象可知，加热相同的时间(即吸收的热量相同)，a的温度升高的快，说明a的质量小，故A错误；
B、如果a、b质量相等，加热相同的时间(即吸收的热量相同)，b的温度升高的少，说明b的比热容大，即b的吸热能力更强，故B正确；
C、在加热过程中，利用热传递的方式改变了a、b的内能，故C错误；
D、由图象可知，温度从T1升高到T2时，a的加热时间短，说明a吸收的热量少，即Qa
(1)用相同的加热装置对a、b两种物体加热时，相同时间吸收的热量相同，如果a、b是状态相同的同种物质，比热容相同，由Q=cm△t可知质量小的温度变化大；
(2)a、b质量相等时，吸收相同的热量，温度升高多的比热容小；
(3)改变内能的方法是做功和热传递；
(4)用相同的加热装置对a、b两种物质加热时，吸收热量的多少是通过加热时间来反映的。
此题考查了物质比热容大的特点、改变内能的方法等有关热学知识，图象较复杂，认真分析图象得出相关信息是关键。
2.【答案】B
【解析】解：A、摩擦过程使丝绸和玻璃棒上发出电荷的转移，失去电子的带正电，得到电子的带负电，故A错误；
B、丝绸和玻璃棒摩擦时，玻璃棒原子核束缚电子的本领弱，失去电子，带正电；丝绸原子核束缚电子的本领强，得到电子，带负电，故B正确；
C、当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，因相互排斥而张开，故C错误；
D、金属箔的张角越大说明验电器所带的电荷量越多，故D错误。
故选：B。
(1)摩擦起电的过程使电荷发生了转移，没有创造电荷。
(2)不同物质组成的物体，原子核束缚荷外电子的本领不同，相互摩擦时，一个物体得到电子，因带多余电子带带负电，另一个物体因缺少电子带正电。
(3)电荷规律：同种电荷相互排斥，异种电荷相互吸引；而验电器的原理是同种电荷相互排斥。
(4)金属箔的张角越大说明验电器所带的电荷量越多。
本题考查了两种电荷及电荷间的作用规律，以及电流方向的规定，属于基本内容，比较简单。
3.【答案】D
【解析】解：
A、由图知，开关闭合后，两灯并联，电流表A2串联在干路上，测量干路中电流，故A不符合题意；
B、由图知，开关闭合后，两灯串联，电流表A2串联在电路中，既测量L2中电流，也测量L1中电流，故B不符合题意；
C、由图知，开关闭合后，灯L1被电流表A2短路，虽然电流表A2只测量通过灯泡L2电流，但电路中只有L2，故C不符合题意；
D、由图知，开关闭合后，两灯并联，电流表A1串联在干路上，电流表A2串联在灯L2支路上，测量L2中电流，故D符合题意。
故选：D。
电流表的电阻较小，在电路中相对于导线；电压表的电阻较大，在电路中相对于开路。据此先分析电路图确定两灯的连接方式，再确定电流表的位置，找出符合题意的选项。
本题考查了电路图的分析、电流表在电路中位置的判断，关键是知道：电流表的电阻较小，在电路中相对于导线；电压表的电阻较大，在电路中相对于开路
4.【答案】A
【解析】解：由电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；
ABC、滑动变阻器的滑片P由图示位置向下端滑动的过程中，滑动变阻器接入电路的阻值变小，由I=UR可知，通过滑动变阻器的电流变大；
由于并联电路中各支路互不影响，则通过灯泡的电流不变，电流表A2的示数不变，灯泡的亮度不变；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，电流表A1的示数变大，故A正确，BC错误；
D、由于电压表测电源两端电压，而电源电压不变，所以电压表示数不变，故D错误。
故选：A。
由电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用欧姆定律与并联电路特点分析答题。
本题考查了滑动变阻器对电流表和电压表的影响，解决此类问题要判断滑动变阻器在电路中电阻的变化，再利用并联电路的特点和欧姆定律来判断电压和电流的变化。
5.【答案】D
【解析】解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光，故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路，故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故D正确。
故选：D。
(1)电能表是测量电能多少的仪器；
(2)并联电路各支路互不影响；
(3)(4)带有漏电保护器的总开关具有空气开关和漏电保护器的功能，当出现短路、过载(用电器总功率过大)和漏电时，能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，空气开关会断开电路。
掌握家庭电路中各用电器之间的连接以及漏电保护器的应用，属于基础题。
6.【答案】C
【解析】解：
用电器在t=1h内消耗的电能为W=1.2kW⋅h，用电器的电功率：P=Wt=1.2kW⋅h1h=1.2kW=1200W；
液晶电视机的电功率约为100W，笔记本电脑的电功率约为70W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调。
故选：C。
根据用电器在1h内消耗的电能，结合公式P=Wt，求出电功率，再与题目中给出的用电器的功率比较即可。
本题考查了电功率公式P=Wt的应用，同时考查了学生的常见用电器电功率的了解情况，是基础性题目。
7.【答案】ABD
【解析】解：A、一切物体在任何情况下都具有内能。故A正确；
B、同一物体，温度越高，物体内分子运动越剧烈，分子动能越大，内能也会越大，故B正确；
C、铜块很难被压缩，说明分子间存在斥力。故C错误；
D、物体分子间有间隙，存在着相互作用的引力和斥力，并且引力和斥力是同时存在的。故D正确。
故选：ABD。
A、任何物体在任何情况下都具有内能；
B、同一物体，温度越高，物体内分子运动越剧烈，分子动能越大，内能也会越大；
C、分子间存在斥力，铜块很难被压缩；
D、分子间同时存在着相互作用的引力和斥力。
本题考查分子间的作用力、内能的概念、温度、热量与内能的关系相关知识点；属于基础题目。
8.【答案】AD
【解析】解：
(1)由电路图知，只闭合开关S1时，电路为灯泡L的简单电路，由图象可知，当IL=0.5A时，UL=4V，即电源电压为4V，故A正确；
由I=UR可知，此时灯泡的阻值：RL=ULIL=4V0.5A=8Ω，故B错误；
(2)再闭合开关S2时，灯泡L与R并联，电流表测干路电流，
因为并联电路中各支路两端的电压相等，所以，UR=UL=U=4V，
由甲图R的I−U图象可知，此时通过R的电流IR=0.2A，
因为并联电路中干路电流等于各支路电流之和，且各支路间互不影响，故通过灯泡的电流不变，因此电流表的示数增加0.2A，故C错误；
在1min内电阻R产生的热量：QR=WR=URIRt=4V×0.2A×60s=48J，故D正确。
故选：AD。
(1)只闭合开关S1时，电路为L的简单电路，已知通过灯泡的电流，根据L的I−U图象找出对应的电压值，即电源电压，根据欧姆定律求出此时灯泡的阻值；
(2)再闭合开关S2时，灯泡L与R并联，电流表测干路电流，根据并联电路的电压特点结合图象读出通过R的电流，根据并联电路电流点求出电流表示数的增加量，根据Q=W=UIt求出在1min内电阻R产生的热量。
本题考查了并联电路的特点和欧姆定律、电功公式的应用，从图象中获取有用的信息是关键。
9.【答案】ACD
【解析】解：
由电路图可知，R1与R串联，电压表V测R两端的电压，电流表测电路中的电流；
AB、闭合开关S后，将滑动变阻器的滑片P由中点向b端移动，滑动变阻器接入电路的阻值减小，
由于串联电路的总电阻等于各分电阻的阻值之和，所以电路的总电阻变小，由欧姆定律可知，电路电流变大，即电流表的示数变大，故A正确；
由P=I2R可知，电阻R1的电功率变大，故B错误；
C、由欧姆定律可知，电压表示数与电流表示数的比值等于滑动变阻器接入电路的阻值，而滑动变阻器接入电路的阻值减小，故电压表示数和电流表示数的比值变小，故C正确；
D、因串联电路两端电压等于各部分电路两端电压之和，所以定值电阻R1两端的电压变化量等于滑动变阻器R两端的电压变化量，故D正确。
故选：ACD。
由电路图可知，R1与R串联，电压表V测R两端的电压，电流表测电路中的电流；
(1)闭合开关S后，将滑动变阻器的滑片P由中点向b端移动，滑动变阻器接入电路的阻值减小，根据串联电路的电阻规律可知电路的总电阻的变化，根据欧姆定律可知电路电流的变化，即电流表示数的变化；根据P=I2R可知电阻R1电功率的变化；
(2)将电压表示数与电流表示数的比值转换为滑动变阻器接入电路的阻值进行分析；
(3)根据串联电路电压规律可知定值电阻R1两端的电压变化量与滑动变阻器R两端的电压变化量之间的关系。
本题考查了电路的动态分析，涉及到串联电路的特点、欧姆定律和电功率计算公式的应用，分清电路的连接方式和电表所测的电路元件是关键。
10.【答案】内；机械
【解析】解：路面钻机，该机械压缩气体时，机械能转化为内能，推动活塞将钻头打入路面是气体膨胀对钻头做功，内能转化为机械能。
故答案为：内、机械。
压缩气体做功，机械能转化为内能；气体膨胀对外做功，内能转化为机械能。
本题考查做功的实质是：不同形式能之间的相互转化。
11.【答案】3：5；5：2
【解析】解：当S1、S2都闭合，甲、乙都是电压表时，R1、R2串联，
U甲：U乙=IR2：I(R1+R2)=15Ω：(10Ω+15Ω)=3：5；
当S1闭合，S2断开时，两电阻并联，
通过R1支路的电流为I1=UR1，
通过R2支路的电流为I2=UR2，
所以I甲：I乙=(I1+I2)：I2=(UR1+UR2)：UR2=(R1+R2)：R1=(10Ω+15Ω)：10Ω=5：2.
故答案为：3：5，5：2.
当S1、S2都闭合，甲、乙都是电压表时，R1、R2串联，甲电压表测R2两端的电压，乙电压表侧电源的电压，根据串联电路电流、电压特点和欧姆定律求出两电表示数之比；当S1闭合，S2断开时，两电阻并联，甲测干路电流，乙测R2支路电流，根据欧姆定律求出各支路电流，进一步根据并联电路电流特点求出甲、乙两电流表的示数之比．
本题考查了串联电路和并联电路的特点，以及欧姆定律的灵活运用，关键是开关闭合和断开时电路串并联的判断．
12.【答案】乙 6
【解析】解：根据电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量滑动变阻器两端的电压；
R1是定值电阻，所以它的电流与电压成正比，从图中信息可以看出，图象中甲是电压表V1示数变化的图象，
图象中乙的电压值可以为零，因此乙对应的电压表为V2示数变化的图象；
由图1可知，当滑动变阻器两端电压为零时，电压表V1示数即为电源电压，从图象中可以看出，电源电压为6V。
故答案为：乙；6。
先分析电路的连接方式，然后确定V1、V2测量的电压，R1是定值电阻，R2是滑动变阻器，由欧姆定律和滑动变阻器的阻值为0时，判断出两电压表示数的变化图象，并读出电压表V1此时的示数(即电源电压)。
本题考查串联电路电压的规律以及滑动变阻器的使用，关键是会从图象中读出相关信息是解答本题的关键所在，所以要培养自己的读图能力。
13.【答案】闭合 断开 闭合 L1 L2
【解析】解：(1)由题知，两灯泡的额定电压相等，且等于电源电压，
所以，要使两灯同时正常发光，需要将两灯泡并联，由图知，应只闭合开关S1、S3；断开开关S2，
因为L1的实际功率大于L2的实际功率，所以此时两灯中灯泡L1更亮些，
(2)两灯的额定电压相等，灯L1额定功率较大，由R=U2P可得，电阻较小，即R1
故答案为：闭合；断开；闭合；L1；L2。
(1)两灯泡的额定电压等于电源电压，若使两灯都正常发光，需将两灯并联，据此判断开关闭合情况，灯泡的亮度取决于其实际功率的大小；
(2)由P=UI，I=UR的推导公式R=U2P比较灯泡的电阻大小，若开关的开闭情况与前面相反，即断开开关S1、S3，闭合开关S2，两灯串联，串联电路中电流处处相等；再根据P=I2R判断两灯的亮度。
本题主要考查对串联、并联电路的了解以及功率计算公式的应用，关键是选择合适的公式，确定灯泡的连接方式。
14.【答案】3.6×105；1000；电热水壶
【解析】解：
因为3200imp/(kW⋅h)表示电路中每消耗1kW⋅h的电能，指示灯闪烁3200次，
指示灯闪烁320次，该家用电器消耗的电能：
W=3203200kW⋅h=0.1kW⋅h=3.6×105J，
工作时间t=6min=0.1h，
该用电器的功率：
P=Wt=0.1kW⋅h0.1h=1kW=1000W，
因为用电器正常工作，
所以用电器的额定功率等于1000W；
而电热水壶的功率在1000W左右，台灯的功率一般小于40W，电视机的功率在200W左右，
所以这个家用电器可能是电热水壶。
故答案为：3.6×105；1000；电热水壶。
3200imp/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，指示灯闪烁3200次，求出闪烁320次消耗的电能，然后根据P=Wt求出用电器的功率，进而选择是哪种用电器。
本题考查了电能的求法以及电功率的计算，关键是电能表的参数的理解。
15.【答案】2.4小于
【解析】解：由P=U2R可得，汽车灯泡正常工作时的电阻R=U额2P额=(12V)260W=2.4Ω；
由图示电压表可知，其量程为0∼15V，分度值为：0.5V，由图可知，电压表读数为：11V，即灯泡的实际电压为11V；
已知汽车灯泡的额定电压为12V，因为实际电压小于额定电压，所以灯泡的实际功率额定功率小于60W。
故答案为：2.4；小于。
(1)由P=U2R公式变形可求得汽车灯泡正常工作时的电阻；
(2)根据汽车灯泡的额定电压与实际电压比较即可得出答案。
本题考查了电压表与电流表的读数，对电表读数时要先确定其量程与分度值，然后再读数，读数时视线要与刻度线垂直，同时还要关知道额定电压下灯泡的实际功率和额定功率相等。
16.【答案】B；gf；断路
【解析】解：保险丝接在火线上，故a为火线．开关应接在灯与火线之间．因此开关应接在B处．当测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路．
故答案为：B、gf、断路．
开关接在灯与火线之间．当测电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明零线断路了．
本题考查了用测电笔检测电路的故障和电灯与开关的接法．在正常情况下，测电笔测火线应亮，测零线应不亮．
17.【答案】解：(1)由乙图可知，当S、S1同时闭合时，R1与R2并联，此时电路中的总电阻最小，
当只闭合开关S时，电路中只有R1，此时电路中的总电阻最大，
根据P=U2R可知，只闭合S时，饮水机功率小，处于低温挡；
(2)当电路处于高温挡时，功率P高=484W，通电时间t=40s，
则电路在这段时间内消耗的电能W=P高t=484W×40s=19360J；
(3)当只闭合开关S时，电路处于低温挡，其功率P低=44W，
根据P=U2R可知，R1=U2P低=(220V)244W=1100Ω，
当开关S、S1都闭合时，电路处于高温挡，其功率P高=484W，R1与R2并联，
根据P=U2R可知，此时R并=U2P高=(220V)2484W=100Ω，
R并=R1R2R1+R2=100Ω，将R1=1100Ω，代入可得：R2=110Ω。
答：(1)饮水机在低温挡时，开关S闭合，S1断开；
(2)饮水机处于高温挡加热状态工作40s所消耗的电能为19360J；
(3)电热丝R2的阻值为110Ω。
【解析】(1)由公式P=U2R可得，U一定，当R越小时，电功率越大；R越大时，电功率越小，可判断出饮水机在低温挡时两个开关的通断状态；
(2)饮水机属于纯电阻电路，根据W=Pt可计算出其在一段时间内消耗的电能；
(3)通过P=U2R可以计算R2的阻值。
本题主要考查学生是否会通过判断电路的高低温挡位、电能的计算等。
18.【答案】解：(1)由图可知，只闭合S、S1时，L与R1串联，小灯泡正常发光；
因串联电路处处电流相等，所以由P=UI可得，电路中电流：I=I1=IL=PLUL=3.6W6V=0.6A，
因串联电路两端电压等于各部分电路两端电压之和，所以R1两端电压：U1=U−UL=12V−6V=6V，
由I=UR可得，R1的阻值：R1=U1I1=6V0.6A=10Ω；
(2)由图可知，当所有开关都闭合时，R1和R2并联，电流表测干路电流，且滑片在最右端时，滑动变阻器接入电路的阻值最大，
通过R1的电流：I1=UR1=12V10Ω=1.2A，
因并联电路中干路电流等于各支路电流之和，所以通过R2的电流：I2=I−I1=1.8A−1.2A=0.6A，
则R2的最大阻值：R2=UI2=12V0.6A=20Ω；
(3)串联电路有分压的特点，且R1
灯泡的电阻：RL=ULIL=6V0.6A=10Ω，
电路中的最小电流：I′=URL+R2=12V10Ω+20Ω=0.4A，
所以灯泡通电消耗的最小电功率：P最小=I′2RL=(0.4A)2×10Ω=1.6W。
答：(1)定值电阻R1的阻值为10Ω；
(2)滑动变阻器R2的最大阻值为20Ω；
(3)当S、S2闭合且滑片在右端时，灯泡和变阻器R2的最大阻值串联时，给小灯泡通电时小灯泡消耗的电功率最小；小灯泡消耗的最小电功率为1.6W。
【解析】(1)只闭合S、S1时，L与R1串联，小灯泡正常发光，由P=UI计算电路中电流，由串联电路特点和欧姆定律求出R1的阻值；
(2)当所有开关都闭合时，R1和R2并联，电流表测干路电流，滑片在最右端，由并联电路特点和欧姆定律求出R2的最大阻值；
(3)灯丝电阻保持不变，根据P=UI=U2R可知当灯泡两端电压最小时其功率最小，由串联电路分压特点结合电路图分析电路的连接情况，从而计算小灯泡的最小电功率。
本题考查了串联和并联电路特点、欧姆定律以及电功率公式的应用，正确分析开关在不同状态下电路的连接方式以及电表的作用是关键。
19.【答案】C 永不停息地做无规则运动 D 引力
【解析】解：(1)图A和图C两个实验表明：分子在永不停息地做无规则运动。
(2)图B和图D两个实验表明：分子之间存在引力。
故答案为：(1)C；永不停息地做无规则运动；(2)D；引力。
图A：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了，说明分子在永不停息地做无规则运动；
图B：玻璃板的下表面接触水面，发现拉力大于玻璃板的重力，说明分子之间总存在相互作用的引力；
图C：将红墨水滴入水中，可以看到它在水中扩散开来，说明分子在永不停息地做无规则运动；
图D：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开，说明分子之间总存在相互作用的引力。
本题考查分子间的作用力相关知识，属于基础题目。
20.【答案】高度差 转换法 乙 大
【解析】解：
(1)实验中是通过观察“U”形管中液面的高度差来显示甲、乙容器内空气温度的变化。像这种用能直接观测的量来显示不容易直接观测的量的方法叫转换法；
(2)由图知，B管的液面高度差比A管的液面高度差大，说明乙容器中气体膨胀程度较大，温度上升得较高，因此乙容器中电阻产生的热量较多；
由于两电阻采用串联的方式，这样连接的目的是：控制通过两电阻丝的电流和通电时间相等。由图可知：乙容器中电阻大于甲容器中电阻，且乙容器中电阻产生的热量较多。由此可得：在电流相同、通电时间相同的情况下，电阻越大，电流产生的热量越多；
故答案为：
(1)高度差；转换法；(2)乙；大。
(1)电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映，用能直接观测的量来显示不容易直接观测的量的方法叫转换法。
(2)由焦耳定律可知：通电时间、通过的电流相等，电阻越大，电阻产生的热量越多，气体膨胀程度越大，液柱上升的高度越大；两电阻采用串联的方式，其目的是为了控制通电时间、通过的电流相等，据此分析解答。
此题考查了电流产生热量的决定因素，实验过程中渗透了转换法和控制变量法的应用，有一定的综合性。
21.【答案】B 正比 A c 小灯泡的电阻随温度的升高而增大
【解析】解：(1)①电源电压不变，为使使电压表的示数增大为2V，应让滑动变阻器两端的电压变小，根据串联分压特点可知，应让滑动变阻器接入电路的阻值变小，应向B端移动滑动变阻器的滑片P；
根据表格数据，结合欧姆定律可知R=UI=1V0.2A=2V0.4A=3V0.6A=5Ω，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
②探究串联电路的电压规律的实验中，多次测量的目的是得出普遍规律，
测量定值电阻的阻值的实验中，多次测量的目的是减小误差；此实验中多次测量的目的是得出普遍规律，
与下面的A实验中多次测量的目的相同；
(2)①闭合开关，移动滑动变阻器的滑片P，发现小灯泡发光，则电路接通，经检查后发现是电路中的一根导线断路了，且电压表的示数始终为0V，则与电压表相连的导线断路，发生断路的导线是c；
②造成小灯泡在不同电压下电阻不同的原因是小灯泡的电阻随温度的升高而增大。
故答案为：(1)①B；正比；②A；(2)①c；②小灯泡的电阻随温度的升高而增大。
(1)①电源电压不变，为使使电压表的示数增大为2V，应让滑动变阻器两端的电压变小，根据串联分压特点可知，应让滑动变阻器接入电路的阻值变小；
根据表格数据，结合欧姆定律可得出结论；
②探究串联电路的电压规律的实验中，多次测量的目的是得出普遍规律，测量定值电阻的阻值的实验中，多次测量的目的是减小误差；此实验中多次测量的目的是得出普遍规律，据此得出答案；
(2)①闭合开关，移动滑动变阻器的滑片P，发现小灯泡发光，则电路接通，经检查后发现是电路中的一根导线断路了，且电压表的示数始终为0V，则与电压表相连的导线断路；
②小灯泡的电阻随温度的升高而增大。
本题为探究通过定值电阻的电流与其两端电压的关系的实验，考查实验结论、故障分析等知识。
22.【答案】定值电阻断路 1.26
【解析】解：(2)由甲图知，电源由两节干电池组成，即电源电压为3V；由图乙知，电流表示数为0，电路有断路发生，电压表示数为3V等于电源电压，说明电压表串联接入电路，即与电压表并联部分电路断路，所以故障是定值电阻断路。
(3)由丙图可知电压表接入电路的量程为0∼3V，分度值为0.1V，示数为1.2V，电流表接入电路的量程为0∼0.6A，分度值为0.02A，示数为0.2A，由欧姆定律可得定值电阻的阻值：R=UI=1.2V0.2A=6Ω。
故答案为：(2)定值电阻断路；(3)1.2；6。
(2)电源电压为3V，由图乙知，电流表示数为0，电路有断路发生，电压表示数为3V等于电源电压，说明电压表串联接入电路，即与电压表并联部分电路断路；
(3)由丙图可知电压表接入电路的量程为0∼3V，分度值为0.1V，电流表接入电路的量程为0∼0.6A，分度值为0.02A，读出示数，根据欧姆定律计算定值电阻的阻值。
测量定值电阻的阻值的实验考查电路故障的分析、电压表和电流表的使用、欧姆定律的灵活运用。
23.【答案】D0.9A2 U额5Ω U额I
【解析】解：(1)电路中电流表与灯泡串联，电压表与灯泡并联，错误导线及正确连接如图所示：
(2)为了保护电路，闭合开关前，滑动变阻器的滑片位于最大电阻处，滑动变阻器的滑片应移到D端位置；
(3)如图乙所示，电流表的量程为0∼0.6A，分度值为0.02A，电流表示数为0.36A，此时电压为2.5V，
由P=UI得灯泡的额定功率为：
P=UI=2.5V×0.36A=0.9W；
(4)如图丙所示的电路图中，电阻R0和灯泡L并联，电流表A1测量小灯泡的电流，电流表A2测量定值电阻R0的电流，根据并联电路中电压规律可知：UR0=UL；
测量小灯泡额定功率，需要电阻R0两端的电压为U额，根据欧姆定律可得通过电阻R0的电流为：I=U额R0=U额5Ω，即电流表A2的示数为U额5Ω时，再读出测量灯泡的电流的电流表示数I，即可计算小灯泡L1的额定功率为：
P额=U额I。
故答案为：(1)见上图；(2)D；(3)0.9；(4)A2；U额5Ω；U额I。
(1)电路中电流表与灯泡串联，电压表与灯泡并联，由此判断电路中错误连接；
(2)为了保护电路，闭合开关前，滑动变阻器的滑片位于最大电阻处；
根据电流表选用的量程，读出电流表的示数，根据P=UI计算功率；
(4)根据并联电路中电压规律及欧姆定律计算出通过电阻R0的电流。
本题考查了小灯泡电功率的实验，主要考查电路连接的注意事项、电流表读数方法、并联电路中电压规律、功率计算等知识，属中考的热点题。
24.【答案】通路 A 闭合 80 电
【解析】解：(1)①由图乙所示电路可知，闭合开关S，电流从二极管“+”流入，“-”流出，所以电路为通路；
②A、由电路图可知，S1、S4闭合，S2、S3断开，电流从绿灯二极管“+”流入回到负极，形成通路，故A符号题意；
B、由电路图可知，S2、S3闭合，S1、S4断开，电流从红灯二极管“+”流入回到负极，形成通路，因此红灯亮，绿灯不亮，故B不符号题意；
C、由电路图可知，S1、S2闭合，S3、S4断开，电路处断开状态，故C不符合题意；
D、由电路图可知，S3、S4闭合，S1、S2断开，电路处断开状态，故D不符合题意；
故选：A；
(2)①由电路图可知，当开关S1断开时，电路只有R1工作，电阻较大，根据P=U2R可知，此时电路消耗的功率较小，为慢挡；
当开关S1闭合时，两电阻并联，总电阻最小，根据P=U2R可知，此时总功率较大，为快挡；
由图丙可知，温度为250℃时，一个电阻为1210Ω，
则一个发热体的功率：P=U2R=(220V)21210Ω=40W，
因为R1、R2是相同的PTC发热电阻，打印笔工作有快、慢两挡，所以打印笔的电功率P总=2P=2×40W=80W；
②②打印笔工作时，消耗了电能，PTC电阻发热，塑料受热会逐渐变软、变稀，得到了内能，因此该过程将电能转化为了内能。
故答案为：(1)①通路；②A；(2)①闭合；80；②电。
(1)①②根据二极管的单向导电性和开关的状态进行分析；
(2)①根据P=U2R结合并联电路电阻的规律分析；由图丙读出温度为250℃时的电阻，根据P=U2R求得一个发热体的功率，再根据R1、R2是相同的PTC发热电阻求出打印笔的电功率；
②用电器工作时，实质是将电能转化为其它形式能的过程。
本题考查二极管的特点与作用，电功率的计算以及能量转化问题，关键会从题目所给信息中和图中得出有用信息。
2021-2022学年辽宁省沈阳市大东区九年级（上）期末物理试卷
1. 用相同的加热装置对a、b两种物体加热时，它们的温度随时间变化的图象如图所示，下列说法正确的是( )
A. 如果a、b是同种物质，则a的质量更大
B. 如果a、b质量相等，则b的吸热能力更强
C. 在加热过程中，利用做功的方式改变了a、b的内能
D. 温度从T1升高到T2时，a、b吸收的热量Qa>Qb
2. 用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是( )
A. 摩擦过程使丝绸和玻璃棒上产生了电荷
B. 丝绸的原子核束缚电子的能力比玻璃棒更强
C. 验电器箔片张开是因为两箔片带了异种电荷
D. 金属箔的张角越大说明验电器所带的电荷量越少
3. 如图所示的四个电路，要求闭合开关S，灯泡L1与灯泡L2并联，电流表A2只测量通过灯泡L2电流的是下列的哪个电路( )
A. B.
C. D.
4. 如图所示电路，已知电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P由图示位置向下滑动的过程中，下列说法正确的是( )
A. 灯泡L的亮度不变
B. 电流表A1的示数变小
C. 电流表A2的示数变大
D. 电压表V的示数变大
5. 如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是( )
A. 电能表用来计量家中所有用电器的总功率
B. 空调正常工作时，吊灯一定发光
C. 如果插座被短路，“漏电保护器”就会切断插座支路电流
D. 如果空气开关“跳闸”，可能是电路发生短路引起的
6. 小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在lh内，消耗的电能为1.2kW⋅h，那么这个电器是( )
A. 液晶电视机 B. 笔记本电脑 C. 家用空调 D. 电冰箱
7. 下列说法正确的是( )
A. 一切物体无论温度高低，都具有内能
B. 物体温度升高，内能会增大
C. 铜块很难被压缩，是因为分子间存在着引力
D. 组成物质的分子之间，引力和斥力同时存在
8. 如图甲所示是小灯泡L和电阻R的I−U图象。现将小灯泡L和电阻R接入如图乙所示电路，只闭合开关S1时，电流表的示数为0.5A。电源电压恒定不变，下列说法中正确的是( )
A. 电源电压为4V
B. 只闭合开关S1时，小灯泡L的电阻为2Ω
C. 先闭合开关S1再闭合开关S2后，电流表的示数增加0.5A
D. 先闭合开关S1再闭合开关S2后，在1min内电阻R产生的热量为48J
9. 如图所示电路，电源电压恒定不变。闭合开关S后，将滑动变阻器的滑片P由中点向b端移动的过程中，下列说法正确的是( )
A. 电流表的示数变大
B. 电阻R1的电功率变小
C. 电压表示数与电流表示数的比值变小
D. 定值电阻R1两端的电压变化量等于滑动变阻器R两端的电压变化量
10. 如图所示是道路维修时常用的路面钻机(俗称“啄木鸟”)，该机械利用压缩气体推动活塞将钻头打入路面。气体推动活塞时是将______能转化为______能。
11. 电源电压不变，R1=10Ω.R2=15Ω.当S1、S2都闭合时．甲、乙都是电压表，则U甲：U乙=______ ；当S1闭合，S2断开时，甲、乙都是电流表，则I甲：I乙=______ .
12. 如图甲所示电路，电源电压恒定不变，闭合开关S，调节滑动变阻器滑片P，两电压表的示数随电路中电流变化的图象如图乙所示，根据图象的信息可知：图象______(选填“甲”或“乙”)是电压表V2示数随电路中电流变化的图象，电源电压为______ V。
13. 如图所示电路，L1标有“3V3W”字样，L2标有“3V1.5W”字样，电源电压恒为3V。若L2灯丝电阻保持不变，要使两灯同时正常发光，则开关S1______、开关S2______、开关S3______(以上三空均选填“闭合”或“断开”)，此时两灯中灯泡______更亮些；若开关的开闭情况与前面相反，则灯泡______更亮一些。(后两空均选填“L1”或“L2”)
14. 如图是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/(kW⋅h)，表示每消耗1kW⋅h的电能，指示灯闪烁3200次。小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次。该家用电器消耗的电能______J，该家用电器的额定功率是______W，则这个家用电器可能是______(选填“电热水壶”、“台灯”或“电视机”)。
15. 标有“12V 60W”的汽车灯泡正常工作时的电阻是______Ω，若用电压表测得其两端实际电压如图所示，则该灯泡的实际功率______(选填“大于”、“小于”或“等于”)60W。(若灯丝的电阻保持不变)
16. 小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在______ (填写“A”或“B”)处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的______ 段发生______ (填“断路”或“短路”)故障．
17. 图甲为一种家用电加热饮水机，图乙为其简化电路图，其中R1和R2均为电热丝，S是手动开关，S1是自动温控开关。当水的温度低于设定值时，通过开关S1的控制，饮水机处于高温挡加热状态；水沸腾后，再通过开关S1的控制，饮水机处于低温挡保温状态，从而实现智能化地控制水的温度。已知饮水机高温挡加热功率为484W，低温挡保温功率为44W。
(1)请写出饮水机在低温挡时S、S1两个开关的通断状态；
(2)求饮水机处于高温挡加热状态工作40s所消耗的电能；
(3)求电热丝R2的阻值。
18. 如图所示，电源电压恒为12V，小灯泡上标有“6V3.6W”字样且灯丝电阻保持不变，当只闭合开关S、S1时，小灯泡正常发光；当所有开关都闭合，且滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A。求：
(1)定值电阻R1的阻值多大？
(2)滑动变阻器R2的最大阻值多大？
(3)通过不同开关的闭合、断开的变化，小灯泡通电时消耗的最小电功率是多少？(不能为0)
19. 如图所示的实验，是我们在学习分子热运动时做过的一些实验：
图A：蓝色硫酸铜溶液与无色的清水开始界面十分明显，静放几天之后，两种液体界面逐渐变得模糊不清了；
图B：玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，发现拉力示数大于玻璃板的重力；
图C：将红墨水滴入水中，可以看到它在水中扩散开来；
图D：将两个铅柱底面削平、削干净，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。
(1)图A和图______两个实验形成实验现象的原因相同，实验表明：分子在______。
(2)图B和图______两个实验形成实验现象的原因相同，实验表明：分子之间存在______。
20. 用如图所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”实验。(甲、乙是完全相同的密闭容器，闭合开关前，A、B两U形管内液面相平)
(1)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的______来显示甲、乙容器内空气温度的变化，这里采用的方法是______。
(2)通过对比观察，______(选填“甲”或“乙”)容器中导体的电阻产生的热量较多，由此可知，在电流和通电时间相同时，电阻越______，导体产生的热量越多。
21. 小明设计了如图甲所示的电路图。
(1)小明想“探究通过定值电阻的电流与其两端电压的关系”。
①连接好电路，开始实验。实验过程中，小明调节滑动变阻器的滑片P，使电压表的示数为1V，记录此时电流表的示数为0.2A；接着他向______(选填“A”或“B”)端移动滑动变阻器的滑片P，使电压表的示数增大为2V，记录此时电流表的示数为0.4A；他继续移动滑动变阻器的滑片P，使电压表的示数为3V，记录此时电流表的示数为0.6A，并将三次实验的数据填写在表中。
次数
电压U/V
电流I/A
1
1
0.2
2
2
0.4
3
3
0.6
小明分析表中数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______(选填“正比”或“反比”)。
②此实验中多次测量的目的与下面的______(选填“A”或“B”)实验中多次测量的目的相同。
A.探究串联电路的电压规律
B.测量定值电阻的阻值
(2)如图乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系。
①小明闭合开关，移动滑动变阻器的滑片P，发现小灯泡发光，但是电压表的示数始终为0V。经检查后发现是电路中的一根导线断路了，则发生断路的导线是a、b、c、d中的______(选填导线字母)。
②更换导线后，排除故障，小明进行多次实验测量，根据实验测得的数据，绘制出小灯泡的I−U图象如图丙所示，则造成小灯泡在不同电压下电阻不同的原因是______。
22. 小明用如图甲所示的电路来测量定值电阻的阻值，已知电源电压恒为3V。
(1)连接电路，进行实验。
(2)实验中，小明发现无论怎样调节滑动变阻器的滑片，两电表指针始终处于如图乙所示位置，若电路只有一处故障，则故障可能是______。
(3)故障排除后，某次实验中电压表和电流表示数如图丙和丁所示，则此时被测电阻两端的电压为______ V，该定值电阻的阻值为______Ω。
23. 某实验小组利用如图甲所示装置做“测量小灯泡的电功率”实验，所用小灯泡L的额定电压为2.5V。
(1)小明连接了如图甲所示的电路，同组的其他同学发现电路中有一根导线接错了，请你在接错的导线上打一个“×”，并帮助小明画出正确的连线。
(2)小明将错误的线路改正后，连接好电路，闭合开关前，滑动变阻器的滑片应移动到______(选填“C”或“D”)端位置。闭合开关后，调节滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡L的额定功率为______ W。
(3)小明完成上述实验后，还设计了如图丙所示的电路图，用来测量另一个额定电压为U额的小灯泡L1的额定功率，图丙中R0=5Ω。闭合开关S，调节滑动变阻器滑片，使电流表______(选填“A1”或“A2”的示数)为______时，再读出另一只电流表的示数为I，即可计算小灯泡L1的额定功率为______。(后两空均用已知量和测量量表示)
24. 半导体是一种重要的材料，它的导电性能介于绝缘体和导体之间，半导体材料在生活中得到广泛应用，它有一些奇妙的特性。
(1)如图甲所示是由某些半导体材料制成的二极管。它有两根引线，分别为正极(+)和负极(−)，它只允许电流从它的正极流向负极，它不允许电流从负极(−)流向正极(+)。
①如图乙所示电路，闭合开关S，电路处于______(选填“通路”、“断路”或“短路”)状态。
②发光二极管又称LED，如图丙所示是其实物与电路符号。它与二极管一样也具有单向导电性，当给LED加上合适的正向电压后，不同型号的LED能发出不同颜色的光，如果加上反向电压，则不能发光。如图丁所示电路中要使绿光LED发光，关于开关的状态，下列说法正确的是______(选填正确选项前的字母)。
A.S1、S4闭合，S2、S3断开
B.S2、S3闭合，S1、S4断开
C.S1、S2闭合，S3、S4断开
D.S3、S4闭合，S1、S2断开
(2)PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主成分，渗入多种物质后加工而成。目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。PTC有一个根据需要设定的温度，低于这个温度时，其电阻值随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大。
如图甲所示，在3D打印笔中装入塑料条，接通电源，等待一段时间后，即可挤出热熔的塑料，塑料在空气中迅速冷却变成特定的形态。
①打印笔内部电路如图乙所示，其R1、R2是相同的PTC发热电阻，单个PTC的电阻与温度的关系如图丙所示。打印笔工作有快、慢两挡，快挡打印时，开关S1闭合，同时开关S2应处于______(选填“闭合”或“断开”)状态，若此时温度为250℃，打印笔的电功率是______ W。
②打印笔工作时，PTC电阻发热，塑料受热会逐渐变软、变稀，此时______能转化为内能。
答案和解析
1.【答案】B
【解析】解：用相同的加热装置对a、b两种物体加热时，吸收热量的多少是通过加热时间来反映的；
A、如果a、b是同种物质，其比热容相同，由图象可知，加热相同的时间(即吸收的热量相同)，a的温度升高的快，说明a的质量小，故A错误；
B、如果a、b质量相等，加热相同的时间(即吸收的热量相同)，b的温度升高的少，说明b的比热容大，即b的吸热能力更强，故B正确；
C、在加热过程中，利用热传递的方式改变了a、b的内能，故C错误；
D、由图象可知，温度从T1升高到T2时，a的加热时间短，说明a吸收的热量少，即Qa
(1)用相同的加热装置对a、b两种物体加热时，相同时间吸收的热量相同，如果a、b是状态相同的同种物质，比热容相同，由Q=cm△t可知质量小的温度变化大；
(2)a、b质量相等时，吸收相同的热量，温度升高多的比热容小；
(3)改变内能的方法是做功和热传递；
(4)用相同的加热装置对a、b两种物质加热时，吸收热量的多少是通过加热时间来反映的。
此题考查了物质比热容大的特点、改变内能的方法等有关热学知识，图象较复杂，认真分析图象得出相关信息是关键。
2.【答案】B
【解析】解：A、摩擦过程使丝绸和玻璃棒上发出电荷的转移，失去电子的带正电，得到电子的带负电，故A错误；
B、丝绸和玻璃棒摩擦时，玻璃棒原子核束缚电子的本领弱，失去电子，带正电；丝绸原子核束缚电子的本领强，得到电子，带负电，故B正确；
C、当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，因相互排斥而张开，故C错误；
D、金属箔的张角越大说明验电器所带的电荷量越多，故D错误。
故选：B。
(1)摩擦起电的过程使电荷发生了转移，没有创造电荷。
(2)不同物质组成的物体，原子核束缚荷外电子的本领不同，相互摩擦时，一个物体得到电子，因带多余电子带带负电，另一个物体因缺少电子带正电。
(3)电荷规律：同种电荷相互排斥，异种电荷相互吸引；而验电器的原理是同种电荷相互排斥。
(4)金属箔的张角越大说明验电器所带的电荷量越多。
本题考查了两种电荷及电荷间的作用规律，以及电流方向的规定，属于基本内容，比较简单。
3.【答案】D
【解析】解：
A、由图知，开关闭合后，两灯并联，电流表A2串联在干路上，测量干路中电流，故A不符合题意；
B、由图知，开关闭合后，两灯串联，电流表A2串联在电路中，既测量L2中电流，也测量L1中电流，故B不符合题意；
C、由图知，开关闭合后，灯L1被电流表A2短路，虽然电流表A2只测量通过灯泡L2电流，但电路中只有L2，故C不符合题意；
D、由图知，开关闭合后，两灯并联，电流表A1串联在干路上，电流表A2串联在灯L2支路上，测量L2中电流，故D符合题意。
故选：D。
电流表的电阻较小，在电路中相对于导线；电压表的电阻较大，在电路中相对于开路。据此先分析电路图确定两灯的连接方式，再确定电流表的位置，找出符合题意的选项。
本题考查了电路图的分析、电流表在电路中位置的判断，关键是知道：电流表的电阻较小，在电路中相对于导线；电压表的电阻较大，在电路中相对于开路
4.【答案】A
【解析】解：由电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；
ABC、滑动变阻器的滑片P由图示位置向下端滑动的过程中，滑动变阻器接入电路的阻值变小，由I=UR可知，通过滑动变阻器的电流变大；
由于并联电路中各支路互不影响，则通过灯泡的电流不变，电流表A2的示数不变，灯泡的亮度不变；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，电流表A1的示数变大，故A正确，BC错误；
D、由于电压表测电源两端电压，而电源电压不变，所以电压表示数不变，故D错误。
故选：A。
由电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用欧姆定律与并联电路特点分析答题。
本题考查了滑动变阻器对电流表和电压表的影响，解决此类问题要判断滑动变阻器在电路中电阻的变化，再利用并联电路的特点和欧姆定律来判断电压和电流的变化。
5.【答案】D
【解析】解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光，故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路，故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故D正确。
故选：D。
(1)电能表是测量电能多少的仪器；
(2)并联电路各支路互不影响；
(3)(4)带有漏电保护器的总开关具有空气开关和漏电保护器的功能，当出现短路、过载(用电器总功率过大)和漏电时，能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，空气开关会断开电路。
掌握家庭电路中各用电器之间的连接以及漏电保护器的应用，属于基础题。
6.【答案】C
【解析】解：
用电器在t=1h内消耗的电能为W=1.2kW⋅h，用电器的电功率：P=Wt=1.2kW⋅h1h=1.2kW=1200W；
液晶电视机的电功率约为100W，笔记本电脑的电功率约为70W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调。
故选：C。
根据用电器在1h内消耗的电能，结合公式P=Wt，求出电功率，再与题目中给出的用电器的功率比较即可。
本题考查了电功率公式P=Wt的应用，同时考查了学生的常见用电器电功率的了解情况，是基础性题目。
7.【答案】ABD
【解析】解：A、一切物体在任何情况下都具有内能。故A正确；
B、同一物体，温度越高，物体内分子运动越剧烈，分子动能越大，内能也会越大，故B正确；
C、铜块很难被压缩，说明分子间存在斥力。故C错误；
D、物体分子间有间隙，存在着相互作用的引力和斥力，并且引力和斥力是同时存在的。故D正确。
故选：ABD。
A、任何物体在任何情况下都具有内能；
B、同一物体，温度越高，物体内分子运动越剧烈，分子动能越大，内能也会越大；
C、分子间存在斥力，铜块很难被压缩；
D、分子间同时存在着相互作用的引力和斥力。
本题考查分子间的作用力、内能的概念、温度、热量与内能的关系相关知识点；属于基础题目。
8.【答案】AD
【解析】解：
(1)由电路图知，只闭合开关S1时，电路为灯泡L的简单电路，由图象可知，当IL=0.5A时，UL=4V，即电源电压为4V，故A正确；
由I=UR可知，此时灯泡的阻值：RL=ULIL=4V0.5A=8Ω，故B错误；
(2)再闭合开关S2时，灯泡L与R并联，电流表测干路电流，
因为并联电路中各支路两端的电压相等，所以，UR=UL=U=4V，
由甲图R的I−U图象可知，此时通过R的电流IR=0.2A，
因为并联电路中干路电流等于各支路电流之和，且各支路间互不影响，故通过灯泡的电流不变，因此电流表的示数增加0.2A，故C错误；
在1min内电阻R产生的热量：QR=WR=URIRt=4V×0.2A×60s=48J，故D正确。
故选：AD。
(1)只闭合开关S1时，电路为L的简单电路，已知通过灯泡的电流，根据L的I−U图象找出对应的电压值，即电源电压，根据欧姆定律求出此时灯泡的阻值；
(2)再闭合开关S2时，灯泡L与R并联，电流表测干路电流，根据并联电路的电压特点结合图象读出通过R的电流，根据并联电路电流点求出电流表示数的增加量，根据Q=W=UIt求出在1min内电阻R产生的热量。
本题考查了并联电路的特点和欧姆定律、电功公式的应用，从图象中获取有用的信息是关键。
9.【答案】ACD
【解析】解：
由电路图可知，R1与R串联，电压表V测R两端的电压，电流表测电路中的电流；
AB、闭合开关S后，将滑动变阻器的滑片P由中点向b端移动，滑动变阻器接入电路的阻值减小，
由于串联电路的总电阻等于各分电阻的阻值之和，所以电路的总电阻变小，由欧姆定律可知，电路电流变大，即电流表的示数变大，故A正确；
由P=I2R可知，电阻R1的电功率变大，故B错误；
C、由欧姆定律可知，电压表示数与电流表示数的比值等于滑动变阻器接入电路的阻值，而滑动变阻器接入电路的阻值减小，故电压表示数和电流表示数的比值变小，故C正确；
D、因串联电路两端电压等于各部分电路两端电压之和，所以定值电阻R1两端的电压变化量等于滑动变阻器R两端的电压变化量，故D正确。
故选：ACD。
由电路图可知，R1与R串联，电压表V测R两端的电压，电流表测电路中的电流；
(1)闭合开关S后，将滑动变阻器的滑片P由中点向b端移动，滑动变阻器接入电路的阻值减小，根据串联电路的电阻规律可知电路的总电阻的变化，根据欧姆定律可知电路电流的变化，即电流表示数的变化；根据P=I2R可知电阻R1电功率的变化；
(2)将电压表示数与电流表示数的比值转换为滑动变阻器接入电路的阻值进行分析；
(3)根据串联电路电压规律可知定值电阻R1两端的电压变化量与滑动变阻器R两端的电压变化量之间的关系。
本题考查了电路的动态分析，涉及到串联电路的特点、欧姆定律和电功率计算公式的应用，分清电路的连接方式和电表所测的电路元件是关键。
10.【答案】内；机械
【解析】解：路面钻机，该机械压缩气体时，机械能转化为内能，推动活塞将钻头打入路面是气体膨胀对钻头做功，内能转化为机械能。
故答案为：内、机械。
压缩气体做功，机械能转化为内能；气体膨胀对外做功，内能转化为机械能。
本题考查做功的实质是：不同形式能之间的相互转化。
11.【答案】3：5；5：2
【解析】解：当S1、S2都闭合，甲、乙都是电压表时，R1、R2串联，
U甲：U乙=IR2：I(R1+R2)=15Ω：(10Ω+15Ω)=3：5；
当S1闭合，S2断开时，两电阻并联，
通过R1支路的电流为I1=UR1，
通过R2支路的电流为I2=UR2，
所以I甲：I乙=(I1+I2)：I2=(UR1+UR2)：UR2=(R1+R2)：R1=(10Ω+15Ω)：10Ω=5：2.
故答案为：3：5，5：2.
当S1、S2都闭合，甲、乙都是电压表时，R1、R2串联，甲电压表测R2两端的电压，乙电压表侧电源的电压，根据串联电路电流、电压特点和欧姆定律求出两电表示数之比；当S1闭合，S2断开时，两电阻并联，甲测干路电流，乙测R2支路电流，根据欧姆定律求出各支路电流，进一步根据并联电路电流特点求出甲、乙两电流表的示数之比．
本题考查了串联电路和并联电路的特点，以及欧姆定律的灵活运用，关键是开关闭合和断开时电路串并联的判断．
12.【答案】乙 6
【解析】解：根据电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量滑动变阻器两端的电压；
R1是定值电阻，所以它的电流与电压成正比，从图中信息可以看出，图象中甲是电压表V1示数变化的图象，
图象中乙的电压值可以为零，因此乙对应的电压表为V2示数变化的图象；
由图1可知，当滑动变阻器两端电压为零时，电压表V1示数即为电源电压，从图象中可以看出，电源电压为6V。
故答案为：乙；6。
先分析电路的连接方式，然后确定V1、V2测量的电压，R1是定值电阻，R2是滑动变阻器，由欧姆定律和滑动变阻器的阻值为0时，判断出两电压表示数的变化图象，并读出电压表V1此时的示数(即电源电压)。
本题考查串联电路电压的规律以及滑动变阻器的使用，关键是会从图象中读出相关信息是解答本题的关键所在，所以要培养自己的读图能力。
13.【答案】闭合 断开 闭合 L1 L2
【解析】解：(1)由题知，两灯泡的额定电压相等，且等于电源电压，
所以，要使两灯同时正常发光，需要将两灯泡并联，由图知，应只闭合开关S1、S3；断开开关S2，
因为L1的实际功率大于L2的实际功率，所以此时两灯中灯泡L1更亮些，
(2)两灯的额定电压相等，灯L1额定功率较大，由R=U2P可得，电阻较小，即R1
故答案为：闭合；断开；闭合；L1；L2。
(1)两灯泡的额定电压等于电源电压，若使两灯都正常发光，需将两灯并联，据此判断开关闭合情况，灯泡的亮度取决于其实际功率的大小；
(2)由P=UI，I=UR的推导公式R=U2P比较灯泡的电阻大小，若开关的开闭情况与前面相反，即断开开关S1、S3，闭合开关S2，两灯串联，串联电路中电流处处相等；再根据P=I2R判断两灯的亮度。
本题主要考查对串联、并联电路的了解以及功率计算公式的应用，关键是选择合适的公式，确定灯泡的连接方式。
14.【答案】3.6×105；1000；电热水壶
【解析】解：
因为3200imp/(kW⋅h)表示电路中每消耗1kW⋅h的电能，指示灯闪烁3200次，
指示灯闪烁320次，该家用电器消耗的电能：
W=3203200kW⋅h=0.1kW⋅h=3.6×105J，
工作时间t=6min=0.1h，
该用电器的功率：
P=Wt=0.1kW⋅h0.1h=1kW=1000W，
因为用电器正常工作，
所以用电器的额定功率等于1000W；
而电热水壶的功率在1000W左右，台灯的功率一般小于40W，电视机的功率在200W左右，
所以这个家用电器可能是电热水壶。
故答案为：3.6×105；1000；电热水壶。
3200imp/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，指示灯闪烁3200次，求出闪烁320次消耗的电能，然后根据P=Wt求出用电器的功率，进而选择是哪种用电器。
本题考查了电能的求法以及电功率的计算，关键是电能表的参数的理解。
15.【答案】2.4小于
【解析】解：由P=U2R可得，汽车灯泡正常工作时的电阻R=U额2P额=(12V)260W=2.4Ω；
由图示电压表可知，其量程为0∼15V，分度值为：0.5V，由图可知，电压表读数为：11V，即灯泡的实际电压为11V；
已知汽车灯泡的额定电压为12V，因为实际电压小于额定电压，所以灯泡的实际功率额定功率小于60W。
故答案为：2.4；小于。
(1)由P=U2R公式变形可求得汽车灯泡正常工作时的电阻；
(2)根据汽车灯泡的额定电压与实际电压比较即可得出答案。
本题考查了电压表与电流表的读数，对电表读数时要先确定其量程与分度值，然后再读数，读数时视线要与刻度线垂直，同时还要关知道额定电压下灯泡的实际功率和额定功率相等。
16.【答案】B；gf；断路
【解析】解：保险丝接在火线上，故a为火线．开关应接在灯与火线之间．因此开关应接在B处．当测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路．
故答案为：B、gf、断路．
开关接在灯与火线之间．当测电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明零线断路了．
本题考查了用测电笔检测电路的故障和电灯与开关的接法．在正常情况下，测电笔测火线应亮，测零线应不亮．
17.【答案】解：(1)由乙图可知，当S、S1同时闭合时，R1与R2并联，此时电路中的总电阻最小，
当只闭合开关S时，电路中只有R1，此时电路中的总电阻最大，
根据P=U2R可知，只闭合S时，饮水机功率小，处于低温挡；
(2)当电路处于高温挡时，功率P高=484W，通电时间t=40s，
则电路在这段时间内消耗的电能W=P高t=484W×40s=19360J；
(3)当只闭合开关S时，电路处于低温挡，其功率P低=44W，
根据P=U2R可知，R1=U2P低=(220V)244W=1100Ω，
当开关S、S1都闭合时，电路处于高温挡，其功率P高=484W，R1与R2并联，
根据P=U2R可知，此时R并=U2P高=(220V)2484W=100Ω，
R并=R1R2R1+R2=100Ω，将R1=1100Ω，代入可得：R2=110Ω。
答：(1)饮水机在低温挡时，开关S闭合，S1断开；
(2)饮水机处于高温挡加热状态工作40s所消耗的电能为19360J；
(3)电热丝R2的阻值为110Ω。
【解析】(1)由公式P=U2R可得，U一定，当R越小时，电功率越大；R越大时，电功率越小，可判断出饮水机在低温挡时两个开关的通断状态；
(2)饮水机属于纯电阻电路，根据W=Pt可计算出其在一段时间内消耗的电能；
(3)通过P=U2R可以计算R2的阻值。
本题主要考查学生是否会通过判断电路的高低温挡位、电能的计算等。
18.【答案】解：(1)由图可知，只闭合S、S1时，L与R1串联，小灯泡正常发光；
因串联电路处处电流相等，所以由P=UI可得，电路中电流：I=I1=IL=PLUL=3.6W6V=0.6A，
因串联电路两端电压等于各部分电路两端电压之和，所以R1两端电压：U1=U−UL=12V−6V=6V，
由I=UR可得，R1的阻值：R1=U1I1=6V0.6A=10Ω；
(2)由图可知，当所有开关都闭合时，R1和R2并联，电流表测干路电流，且滑片在最右端时，滑动变阻器接入电路的阻值最大，
通过R1的电流：I1=UR1=12V10Ω=1.2A，
因并联电路中干路电流等于各支路电流之和，所以通过R2的电流：I2=I−I1=1.8A−1.2A=0.6A，
则R2的最大阻值：R2=UI2=12V0.6A=20Ω；
(3)串联电路有分压的特点，且R1
灯泡的电阻：RL=ULIL=6V0.6A=10Ω，
电路中的最小电流：I′=URL+R2=12V10Ω+20Ω=0.4A，
所以灯泡通电消耗的最小电功率：P最小=I′2RL=(0.4A)2×10Ω=1.6W。
答：(1)定值电阻R1的阻值为10Ω；
(2)滑动变阻器R2的最大阻值为20Ω；
(3)当S、S2闭合且滑片在右端时，灯泡和变阻器R2的最大阻值串联时，给小灯泡通电时小灯泡消耗的电功率最小；小灯泡消耗的最小电功率为1.6W。
【解析】(1)只闭合S、S1时，L与R1串联，小灯泡正常发光，由P=UI计算电路中电流，由串联电路特点和欧姆定律求出R1的阻值；
(2)当所有开关都闭合时，R1和R2并联，电流表测干路电流，滑片在最右端，由并联电路特点和欧姆定律求出R2的最大阻值；
(3)灯丝电阻保持不变，根据P=UI=U2R可知当灯泡两端电压最小时其功率最小，由串联电路分压特点结合电路图分析电路的连接情况，从而计算小灯泡的最小电功率。
本题考查了串联和并联电路特点、欧姆定律以及电功率公式的应用，正确分析开关在不同状态下电路的连接方式以及电表的作用是关键。
19.【答案】C 永不停息地做无规则运动 D 引力
【解析】解：(1)图A和图C两个实验表明：分子在永不停息地做无规则运动。
(2)图B和图D两个实验表明：分子之间存在引力。
故答案为：(1)C；永不停息地做无规则运动；(2)D；引力。
图A：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了，说明分子在永不停息地做无规则运动；
图B：玻璃板的下表面接触水面，发现拉力大于玻璃板的重力，说明分子之间总存在相互作用的引力；
图C：将红墨水滴入水中，可以看到它在水中扩散开来，说明分子在永不停息地做无规则运动；
图D：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开，说明分子之间总存在相互作用的引力。
本题考查分子间的作用力相关知识，属于基础题目。
20.【答案】高度差 转换法 乙 大
【解析】解：
(1)实验中是通过观察“U”形管中液面的高度差来显示甲、乙容器内空气温度的变化。像这种用能直接观测的量来显示不容易直接观测的量的方法叫转换法；
(2)由图知，B管的液面高度差比A管的液面高度差大，说明乙容器中气体膨胀程度较大，温度上升得较高，因此乙容器中电阻产生的热量较多；
由于两电阻采用串联的方式，这样连接的目的是：控制通过两电阻丝的电流和通电时间相等。由图可知：乙容器中电阻大于甲容器中电阻，且乙容器中电阻产生的热量较多。由此可得：在电流相同、通电时间相同的情况下，电阻越大，电流产生的热量越多；
故答案为：
(1)高度差；转换法；(2)乙；大。
(1)电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映，用能直接观测的量来显示不容易直接观测的量的方法叫转换法。
(2)由焦耳定律可知：通电时间、通过的电流相等，电阻越大，电阻产生的热量越多，气体膨胀程度越大，液柱上升的高度越大；两电阻采用串联的方式，其目的是为了控制通电时间、通过的电流相等，据此分析解答。
此题考查了电流产生热量的决定因素，实验过程中渗透了转换法和控制变量法的应用，有一定的综合性。
21.【答案】B 正比 A c 小灯泡的电阻随温度的升高而增大
【解析】解：(1)①电源电压不变，为使使电压表的示数增大为2V，应让滑动变阻器两端的电压变小，根据串联分压特点可知，应让滑动变阻器接入电路的阻值变小，应向B端移动滑动变阻器的滑片P；
根据表格数据，结合欧姆定律可知R=UI=1V0.2A=2V0.4A=3V0.6A=5Ω，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
②探究串联电路的电压规律的实验中，多次测量的目的是得出普遍规律，
测量定值电阻的阻值的实验中，多次测量的目的是减小误差；此实验中多次测量的目的是得出普遍规律，
与下面的A实验中多次测量的目的相同；
(2)①闭合开关，移动滑动变阻器的滑片P，发现小灯泡发光，则电路接通，经检查后发现是电路中的一根导线断路了，且电压表的示数始终为0V，则与电压表相连的导线断路，发生断路的导线是c；
②造成小灯泡在不同电压下电阻不同的原因是小灯泡的电阻随温度的升高而增大。
故答案为：(1)①B；正比；②A；(2)①c；②小灯泡的电阻随温度的升高而增大。
(1)①电源电压不变，为使使电压表的示数增大为2V，应让滑动变阻器两端的电压变小，根据串联分压特点可知，应让滑动变阻器接入电路的阻值变小；
根据表格数据，结合欧姆定律可得出结论；
②探究串联电路的电压规律的实验中，多次测量的目的是得出普遍规律，测量定值电阻的阻值的实验中，多次测量的目的是减小误差；此实验中多次测量的目的是得出普遍规律，据此得出答案；
(2)①闭合开关，移动滑动变阻器的滑片P，发现小灯泡发光，则电路接通，经检查后发现是电路中的一根导线断路了，且电压表的示数始终为0V，则与电压表相连的导线断路；
②小灯泡的电阻随温度的升高而增大。
本题为探究通过定值电阻的电流与其两端电压的关系的实验，考查实验结论、故障分析等知识。
22.【答案】定值电阻断路 1.26
【解析】解：(2)由甲图知，电源由两节干电池组成，即电源电压为3V；由图乙知，电流表示数为0，电路有断路发生，电压表示数为3V等于电源电压，说明电压表串联接入电路，即与电压表并联部分电路断路，所以故障是定值电阻断路。
(3)由丙图可知电压表接入电路的量程为0∼3V，分度值为0.1V，示数为1.2V，电流表接入电路的量程为0∼0.6A，分度值为0.02A，示数为0.2A，由欧姆定律可得定值电阻的阻值：R=UI=1.2V0.2A=6Ω。
故答案为：(2)定值电阻断路；(3)1.2；6。
(2)电源电压为3V，由图乙知，电流表示数为0，电路有断路发生，电压表示数为3V等于电源电压，说明电压表串联接入电路，即与电压表并联部分电路断路；
(3)由丙图可知电压表接入电路的量程为0∼3V，分度值为0.1V，电流表接入电路的量程为0∼0.6A，分度值为0.02A，读出示数，根据欧姆定律计算定值电阻的阻值。
测量定值电阻的阻值的实验考查电路故障的分析、电压表和电流表的使用、欧姆定律的灵活运用。
23.【答案】D0.9A2 U额5Ω U额I
【解析】解：(1)电路中电流表与灯泡串联，电压表与灯泡并联，错误导线及正确连接如图所示：
(2)为了保护电路，闭合开关前，滑动变阻器的滑片位于最大电阻处，滑动变阻器的滑片应移到D端位置；
(3)如图乙所示，电流表的量程为0∼0.6A，分度值为0.02A，电流表示数为0.36A，此时电压为2.5V，
由P=UI得灯泡的额定功率为：
P=UI=2.5V×0.36A=0.9W；
(4)如图丙所示的电路图中，电阻R0和灯泡L并联，电流表A1测量小灯泡的电流，电流表A2测量定值电阻R0的电流，根据并联电路中电压规律可知：UR0=UL；
测量小灯泡额定功率，需要电阻R0两端的电压为U额，根据欧姆定律可得通过电阻R0的电流为：I=U额R0=U额5Ω，即电流表A2的示数为U额5Ω时，再读出测量灯泡的电流的电流表示数I，即可计算小灯泡L1的额定功率为：
P额=U额I。
故答案为：(1)见上图；(2)D；(3)0.9；(4)A2；U额5Ω；U额I。
(1)电路中电流表与灯泡串联，电压表与灯泡并联，由此判断电路中错误连接；
(2)为了保护电路，闭合开关前，滑动变阻器的滑片位于最大电阻处；
根据电流表选用的量程，读出电流表的示数，根据P=UI计算功率；
(4)根据并联电路中电压规律及欧姆定律计算出通过电阻R0的电流。
本题考查了小灯泡电功率的实验，主要考查电路连接的注意事项、电流表读数方法、并联电路中电压规律、功率计算等知识，属中考的热点题。
24.【答案】通路 A 闭合 80 电
【解析】解：(1)①由图乙所示电路可知，闭合开关S，电流从二极管“+”流入，“-”流出，所以电路为通路；
②A、由电路图可知，S1、S4闭合，S2、S3断开，电流从绿灯二极管“+”流入回到负极，形成通路，故A符号题意；
B、由电路图可知，S2、S3闭合，S1、S4断开，电流从红灯二极管“+”流入回到负极，形成通路，因此红灯亮，绿灯不亮，故B不符号题意；
C、由电路图可知，S1、S2闭合，S3、S4断开，电路处断开状态，故C不符合题意；
D、由电路图可知，S3、S4闭合，S1、S2断开，电路处断开状态，故D不符合题意；
故选：A；
(2)①由电路图可知，当开关S1断开时，电路只有R1工作，电阻较大，根据P=U2R可知，此时电路消耗的功率较小，为慢挡；
当开关S1闭合时，两电阻并联，总电阻最小，根据P=U2R可知，此时总功率较大，为快挡；
由图丙可知，温度为250℃时，一个电阻为1210Ω，
则一个发热体的功率：P=U2R=(220V)21210Ω=40W，
因为R1、R2是相同的PTC发热电阻，打印笔工作有快、慢两挡，所以打印笔的电功率P总=2P=2×40W=80W；
②②打印笔工作时，消耗了电能，PTC电阻发热，塑料受热会逐渐变软、变稀，得到了内能，因此该过程将电能转化为了内能。
故答案为：(1)①通路；②A；(2)①闭合；80；②电。
(1)①②根据二极管的单向导电性和开关的状态进行分析；
(2)①根据P=U2R结合并联电路电阻的规律分析；由图丙读出温度为250℃时的电阻，根据P=U2R求得一个发热体的功率，再根据R1、R2是相同的PTC发热电阻求出打印笔的电功率；
②用电器工作时，实质是将电能转化为其它形式能的过程。
本题考查二极管的特点与作用，电功率的计算以及能量转化问题，关键会从题目所给信息中和图中得出有用信息。
相关试卷
2021-2022学年辽宁省沈阳市沈河区九年级（上）期末物理试卷（含答案解析）： 这是一份2021-2022学年辽宁省沈阳市沈河区九年级（上）期末物理试卷（含答案解析），共23页。试卷主要包含了4A，电压表的示数是8V，2×103J/】，【答案】B，【答案】D，【答案】C，【答案】ACD，【答案】AC等内容，欢迎下载使用。
2021-2022学年辽宁省沈阳市和平区九年级（上）期末物理试卷（含答案解析）： 这是一份2021-2022学年辽宁省沈阳市和平区九年级（上）期末物理试卷（含答案解析），共23页。试卷主要包含了2W，9A，0A”，乙标有“15Ω，0，9Ω)，【答案】A，【答案】C，【答案】B，【答案】CD等内容，欢迎下载使用。
2022-2023学年辽宁省沈阳市大东区九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年辽宁省沈阳市大东区九年级（上）期中物理试卷（含答案解析），共20页。试卷主要包含了5A”乙标有“22Ω，0，3A，【答案】A，【答案】D，【答案】AC，【答案】CD，【答案】ABC等内容，欢迎下载使用。
