2021-2022学年湖北省武汉市九年级（上）期末物理试卷（含详细答案解析）

这是一份2021-2022学年湖北省武汉市九年级（上）期末物理试卷（含详细答案解析），共19页。试卷主要包含了8×104W，9W”，4V，【答案】B，【答案】C，【答案】A等内容，欢迎下载使用。

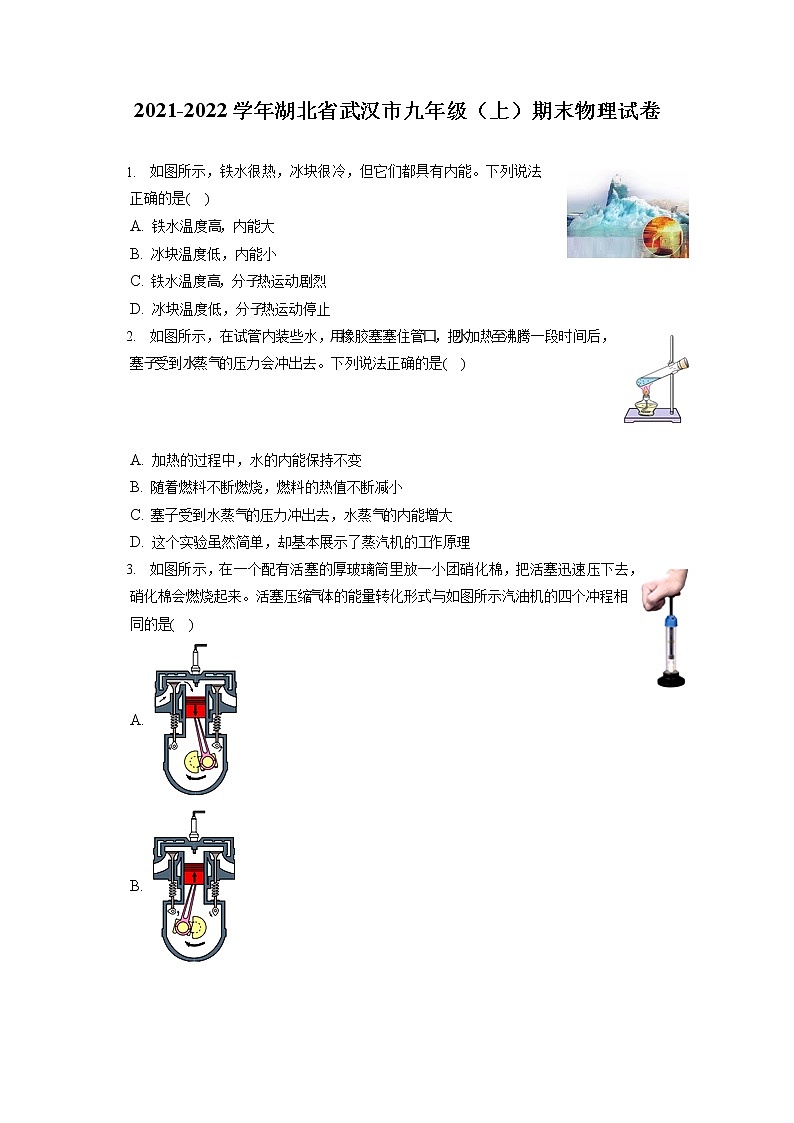

如图所示，铁水很热，冰块很冷，但它们都具有内能。下列说法正确的是( )
A. 铁水温度⾼，内能大
B. 冰块温度低，内能小
C. 铁水温度⾼，分⼦热运动剧烈
D. 冰块温度低，分⼦热运动停止
如图所示，在试管内装些水，⽤橡胶塞塞住管⼝，把⽔加热⾄沸腾一段时间后，塞⼦受到⽔蒸⽓的压力会冲出去。下列说法正确的是( )
A. 加热的过程中，水的内能保持不变
B. 随着燃料不断燃烧，燃料的热值不断减小
C. 塞子受到水蒸⽓的压力冲出去，水蒸⽓的内能增大
D. 这个实验虽然简单，却基本展示了蒸汽机的⼯作原理
如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，硝化棉会燃烧起来。活塞压缩⽓体的能量转化形式与如图所示汽油机的四个冲程相同的是( )

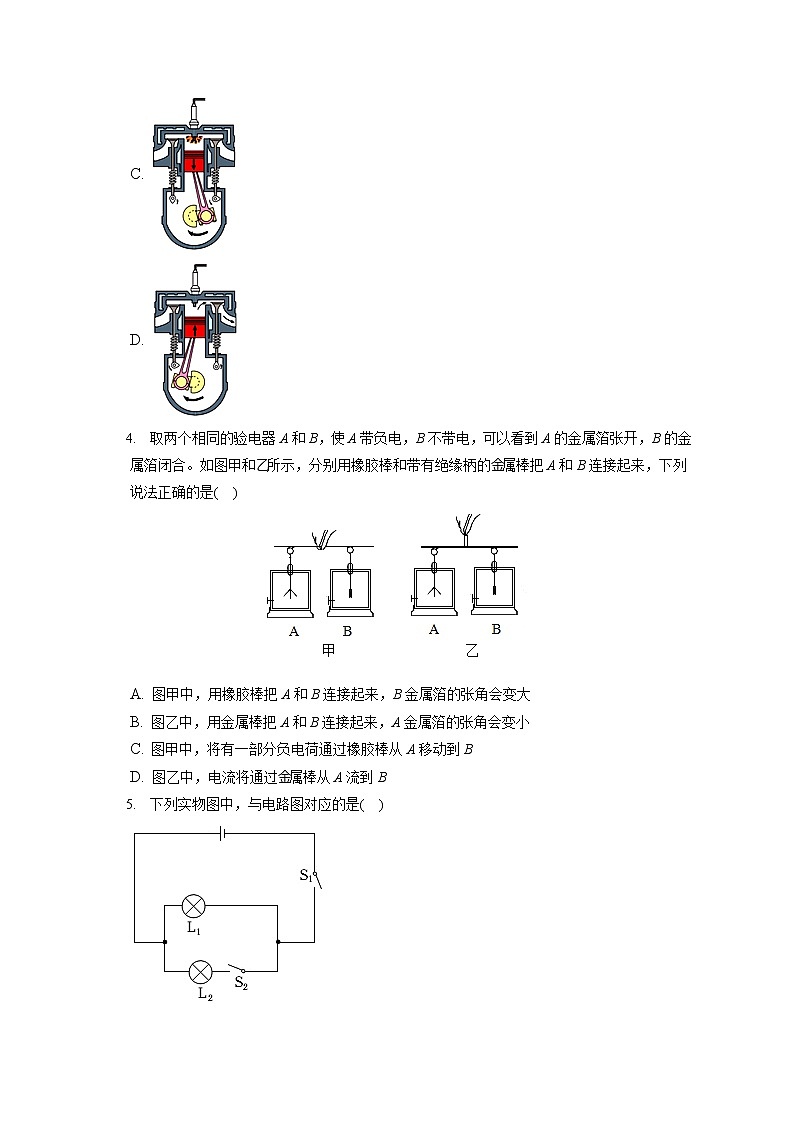

A.
B.
C.
D.
取两个相同的验电器A和B，使A带负电，B不带电，可以看到A的金属箔张开，B的金属箔闭合。如图甲和⼄所示，分别用橡胶棒和带有绝缘柄的⾦属棒把A和B连接起来，下列说法正确的是( )
A. 图甲中，用橡胶棒把A和B连接起来，B金属箔的张角会变大
B. 图乙中，用金属棒把A和B连接起来，A金属箔的张角会变小
C. 图甲中，将有一部分负电荷通过橡胶棒从A移动到B
D. 图乙中，电流将通过⾦属棒从A流到B

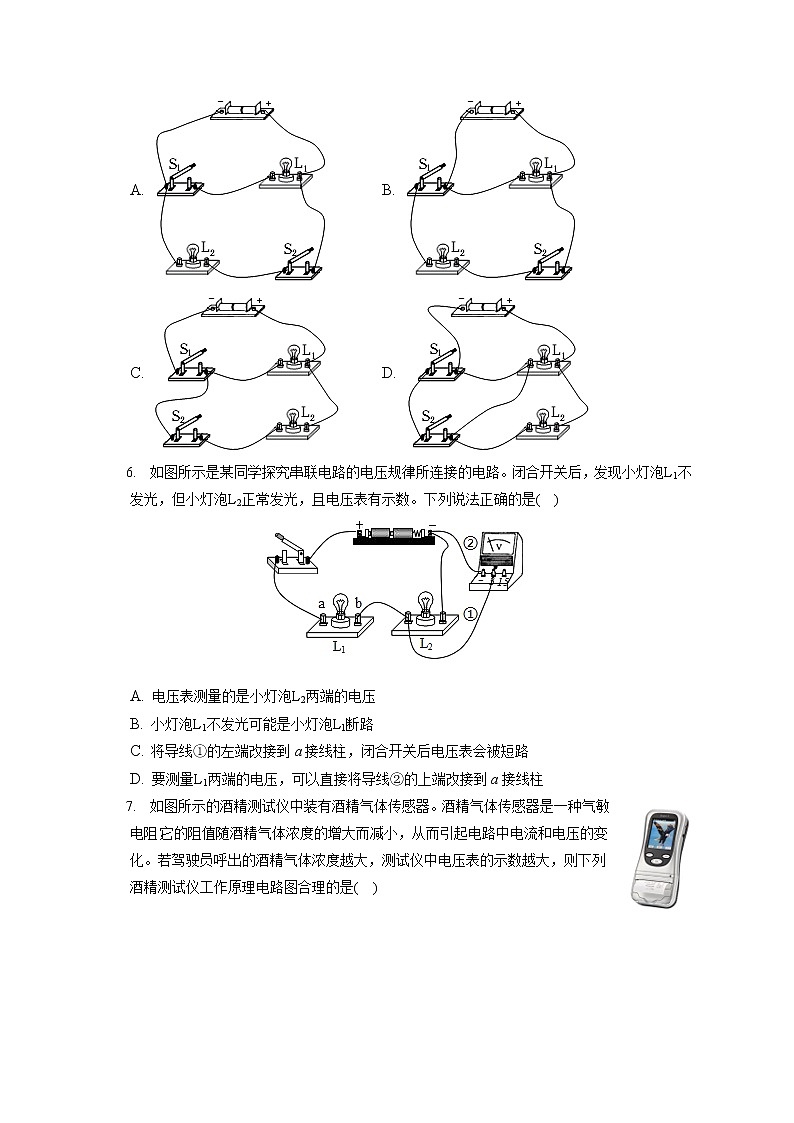

下列实物图中，与电路图对应的是( )
A. B.
C. D.
如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。下列说法正确的是( )
A. 电压表测量的是小灯泡L2两端的电压
B. 小灯泡L1不发光可能是小灯泡L1断路
C. 将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
D. 要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱
如图所示的酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小，从而引起电路中电流和电压的变化。若驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数越大，则下列酒精测试仪工作原理电路图合理的是( )
A. B.
C. D.
如图所示的用电器中，正常工作时电功率接近1000W的是( )
A. 家用空调
B. 台式计算机
C. 台灯
D. 电风扇
某同学家的电能表上标着“3000revs/(kW⋅h)”。他⽤这个电能表来测量某⽤电器的功率：他把家中的其他⽤电器都与电源断开，仅让这个⽤电器⼯作，1min内电能表的转盘转了15转。该⽤电器的功率是( )
A. 200WB. 300WC. 750WD. 1.8×104W
电阻甲和⼄的电流随电压变化规律如图所示。若将它们串联接入电源电压恒为6V的电路中，则下列说法正确的是( )
A. 电阻甲和⼄两端的电压可能都等于3V
B. 电阻甲和⼄两端的电压之比可能等于1：2
C. 电阻⼄两端的电压一定大于甲两端的电压
D. 电阻⼄两端的电压一定小于甲两端的电压
如图所示是某同学设计的探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空⽓，U形管中液面高度的变化反映密闭空⽓温度的变化。下列说法正确的是( )
A. 通电一段时间，两个透明容器中空气内能增大是通过做功的方式改变的
B. 通电一段时间，两个U形管中液面高度的变化不同，说明电流通过导体产生的热量与电阻有关
C. 若要探究电流通过导体产生的热量与电流的关系，右侧透明容器中应接入阻值是5Ω的电阻
D. 若要探究电流通过导体产生的热量与电阻的关系，右侧透明容器中应接入阻值是10Ω的电阻
如图所示，电源电压保持6V不变，⼩灯泡L1和L2的规格分别为“”和“3V0.9W”。下列说法错误的是( )
A. 只闭合S1，若接入的灯泡正常发光，则滑动变阻器接入电路的阻值是10Ω
B. 只闭合S2，若接入的灯泡正常发光，则滑动变阻器两端的电压是2.4V
C. 只闭合S3，若保证其中一个灯泡长时间正常发光，则电流表示数是0.2A
D. 只闭合S3，若保证其中一个灯泡长时间正常发光，则滑动变阻器和L2消耗的总功率是0.72W
如图所示，是搭载神舟十三号载人飞船的长征二号F遥十三运载火箭成功发射时的情景。长征二号F火箭使用的是偏二甲肼推进剂燃料，若偏二甲肼的热值是3.3×107J/kg，80t的偏二甲肼完全燃烧能释放______ J的能量。与神舟十三号载人飞船对接的天和核心舱使用的是目前世界上最先进的砷化镓太阳能电池，太阳能电池可以将______能直接转化为______能，供空间站使用。
如图是2022年北京冬奥会上将会亮相的一个可爱创可贴体温计。这是一款⽬前最⼩、最精准的⾃动测量并上报体温的可穿戴式智能测温设备，测温精度可达0.05℃，⼤⼩如创可贴一般。
(1)该创可贴体温计充满电的时间是3h，充电电压和电流分别是5V、1A，它充满电后⼤约储存了______ J的电能。
(2)充满电后创可贴体温计持续⼯作的时间可以达到10天，如果创可贴体温计的⼯作电压是3.7V，那么它持续⼯作的功率约是______ W，持续⼯作的电流约是______A(结果保留2位⼩数)。
某同学利⽤图甲所示的装置探究不同物质的吸热情况，他将质量相等的两种液体分别装在两个相同的烧杯中，⽤两个规格均为500W的电加热器加热，并每隔2min记录一次温度。图⼄是他根据实验数据绘制的图象。
(1)加热相同的时间，液体a吸收的热量______(填“⼤于”、“等于”或“⼩于”)液体b吸收的热量。若让两种液体温度都升⾼40℃，则液体a吸收的热量是______ J，液体b吸收的热量是______ J。
(2)如果两种液体中有一种是⽔，那么另一种液体的⽐热容是______J/(kg⋅℃)。(不计热损失)
为了探究并联电路中⼲路电流与各⽀路电流的关系，某同学连接了如图甲所示的电路。
(1)请画出相应的电路图。闭合开关后，电流表示数如图⼄所示，通过L2的电流是______ A。
(2)为了测出⼲路中的电流，可以只改接图甲中的一根导线，这根导线是电流表与______之间的导线。
在探究影响导体电阻大小因素的实验中，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进⾏实验检验。某实验小组按如图准备实验时，对每一个猜想都用三个实验数据进行对比，下表中给出了可供选择的几种导体，分别⽤A∼G七个字母代表。
(1)实验中通过观察电流表的示数来判断导体电阻的大小，电流表示数越大，导体电阻越______。若选⽤A、B、C三种导体依次接入电路进行实验，发现电流表示数依次变大，这表明______。
(2)为了检验“导体的电阻跟导体的材料有关”的猜想，应选择的三种导体是______；为了检验“导体的电阻跟导体的长度有关”的猜想，应选择的三种导体是______(填导体代号)。
某同学利⽤如图甲所示的电路探究电流与电阻的关系。已知电源电压保持6V不变，实验⽤到的电阻分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“50Ω1A”。
(1)该同学连接的电路如图⼄所示，他接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)正确改接电路后，该同学依次⽤5Ω、10Ω、15Ω、20Ω和25Ω的电阻进⾏实验，记录的实验数据如下表所示。分析发现，这5次实验数据中，第______次实验数据明显是错误的。如果这位同学当时读数是准确的，说明他在上一次实验完成后，只更换了电阻，但没有调节变阻器的滑⽚，即变阻器接⼊电路的阻值依然是______Ω时就开始读数。该同学重做了这次实验，他正确记录的电流应该是______ A。
图甲是学校常⽤的某型号节能饮⽔机原理图。该饮⽔机的进⽔管与出⽔管紧贴在一起，这样常温净化⽔经进⽔管与连接热⽔胆出⽔管中的开⽔进⾏了充分的热交换，可以将常温净化⽔预热后再注⼊到热⽔胆内进⾏加热，⽽从出⽔管中流出的则是温开⽔。
(1)若质量是10kg、温度是100℃的开⽔从热⽔胆经出⽔管流出后，变成温度是80℃的温开⽔，则同时从进⽔管流过的常温净化⽔吸收的热量是多少J？(不计热损失)
(2)饮⽔机内装有电加热系统，图⼄是它的电路示意图，其中R1是热⽔胆内的加热电阻，R2是热⽔胆外温控器内的限流电阻。饮⽔机加热状态和保温状态的总功率分别是3kW和200W。
①当开关S1闭合、S2______时，饮⽔机处于加热状态；当开关S1闭合、S2______时，饮⽔机处于保温状态。
②饮⽔机内的加热电阻R1和限流电阻R2的阻值分别是多少Ω？(结果保留整数)
答案和解析
1.【答案】C
【解析】解：内能是物体内部所有分子热运动的动能和分子势能的总和，与物体质量、温度、状态等有关，温度高的内能不一定大；温度低的内能不一定小；温度是分子平均动能的标志，物体的温度越高，分子热运动越剧烈，分子平均动能越大；分子热运动永不信息，水凝结成冰，但分子热运动没有停止，故C正确、ABD错误。
故选：C。
温度是分子平均动能的标志，物体的温度越高，分子热运动越剧烈，分子平均动能越大；分子永不信息地在做无规则运动；温度是分子平均动能的标志，温度越高，分子平均动能越大；根据分子动理论进行分析。
本题关键是知道内能、热量、和温度的关系，明确内能与物体的质量、温度和体积有关，是基础题目。
2.【答案】D
【解析】解：
A、加热过程中，试管内水吸收热量，水的内能是通过热传递方式增加的，故A错误；
B、热值是燃料的一种特性，热值的大小与质量无关，因此燃料在燃烧过程中热值不变，故B错误；
C、软木塞冲出时，试管内的水蒸气对软木塞做功，水蒸气的内能减小，故C错误；
D、在四冲程的热机中，做功冲程是内能转化为机械能的冲程，试管内水蒸气的内能可以转化为塞子的机械能，与做功冲程的能量转化情况相同，故该实验基本展示了蒸汽机的工作原理，故D正确。
故选：D。
(1)水吸收热量，内能变大；
(2)热值是燃料的特性，其大小仅与燃料的种类有关，而与燃料的质量和燃烧程度无关。
(3)物体对外做功，将内能转化为机械能；外界对物体做功，将机械能转化为内能。
(4)在汽油机的四冲程中，做功冲程是内能转化为机械能的冲程，试管内水蒸气的内能可以转化为塞子的机械能，与做功冲程相同。
该题考查了热值、内能的利用、改变物体内能的方式、热机工作原理的理解等知识点，是一道综合题。
3.【答案】B
【解析】解：
图中，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机的压缩冲程相类似；
A、图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；
B、图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；
C、图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；
D、图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；
所以ACD错误，B正确。
故选：B。
(1)改变内能的方式有两种，即做功和热传递；对物体做功，物体的内能会增加，物体对外做功，其内能会减小；
(2)四冲程汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能。
知道做功可以改变物体的内能，并能准确判断其能量的转化过程是解决该题的关键。
4.【答案】B
【解析】解：
AC、甲图中，用橡胶棒把A和B连接起来，由于橡胶棒属于绝缘体，不容易导电，所以电荷不会转移到B上，B金属箔的张角不变，故AC错误；
BD、乙图中，用金属棒把A和B连接起来，由于金属棒属于导体，A上的负电荷会通过金属棒转移到B的金属箔片上，A金属箔的张角会变小；电子从A到B，则瞬间电流的方向是从B到A，故B正确，D错误。
故选：B。
①在金属中，自由电子的定向移动形成电流；
②验电器是利用同种电荷相互排斥的原理工作的；
③容易导电的物体是导体，不容易导电的物体是绝缘体。
此题考查了电流的形成、验电器的原理和物体的导电性，知道绝缘体不容易导电，金属中自由电子定向移动形成电流，是解析此题的关键。
5.【答案】C
【解析】解：由电路图知，两灯并联，S1在干路上，S2在L2支路上。
A、由实物图知，两灯并联，S1在L1支路上，S2在L2支路上，故A选项实物图与电路图不相符；
B、由实物图知，两灯并联，S1、S2在L2支路上，故B选项实物图与电路图不相符；
C、由实物图知，两灯并联，S1在干路上，S2在L2支路上，故C选项实物图与电路图相符；
D、由实物图知，两灯并联，S1、S2被短路，不起作用，故D选项实物图与电路图不相符。
故选：C。
根据电路图分析电路的连接情况，再分析各选项实物图即可得到答案。
本题考查根据电路图连接实物图，要能正确识别电路的连接方式以及开关的位置，会根据电路图判断出正确的实物图。
6.【答案】A
【解析】解：A、由电路图可知两灯泡串联，电压表并联在灯泡L2两端，测量的是小灯泡L2两端的电压，故A正确；
B、因串联电路中各用电器互相影响，如果灯泡L1断路，则灯泡L1、L2都不发光，电压表无示数，所以小灯泡L1不发光是小灯泡L1短路，故B错误；
C、由B知小灯泡L1短路，若将导线①的左端改接到a接线柱，电压表测量对象不变，测量的仍是灯泡L2两端的电压，故C错误；
D、由图可知，若直接将导线②的上端改接到a接线柱会导致电压表正负接线柱接反，闭合开关后，电压表指针反偏，会向0刻线左侧偏转，故D错误。
故选：A。
(1)分析电路图可知两灯泡串联，电压表并联在灯泡L2两端，由此分析；
(2)根据串联电路的特点进行分析；
(3)图中导线①的左端改接到a接线柱，效果相同，电压表的测量对象不变；
(4)根据电压表要并联在电路中，电流从正接线柱流入、负接线柱流出，否则，指针会反偏。
本题考查了通过探究串联电路的电压规律考查了电压表的使用，属于基础题目。
7.【答案】A
【解析】解：A、由图可知，气敏电阻与定值电阻串联，电压表测定值电阻R0两端的电压，由题意可知，驾驶员呼出的酒精气体浓度越大，气敏电阻的阻值越小，由串联分压的规律可知，气敏电阻两端的电压减小，由串联电路的电压特点可知，定值电阻两端的电压增大，电压表示数增大，故A符合题意；
B、由图可知，气敏电阻与定值电阻串联，电压表测气敏电阻R两端的电压，由题意可知，驾驶员呼出的酒精气体浓度越大，气敏电阻的阻值越小，由串联分压的规律可知，气敏电阻两端的电压减小，电压表示数减小，故B不符合题意；
CD、由图可知，电压表测电源电压，因此电压表的示数不变，故CD不符合题意。
故选：A。
(1)分析电路的连接及电压表测量的电压，根据驾驶员呼出的酒精气体浓度越大，气敏电阻的阻值越小，根据串联分压的规律分析气敏电阻和定值电阻两端电压的变化，进而分析电路图是否符合题意；
(2)根据并联电路的电压特点分析电压表示数的变化，进而分析电路图是否符合题意。
本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，利用好气敏电阻的阻值与酒精气体浓度的关系是解题的关键。
8.【答案】A
【解析】解：A、家用空调的功率约为1000W，故A符合题意；
B、台式计算机的额定功率约200W，故B不符合题意；
C、台灯的功率约为20W，故C不符合题意；
D、家用电风扇的功率约50W，故D不符合题意。
故选：A。
图中用电器都是家中常见用电器，根据自己对各用电器额定功率的了解进行选择。
本类题型主要考查学生对生活用电器额定功率的掌握情况，因此平时需要积累生活知识。
9.【答案】B
【解析】解：3000revs/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过3000转，
则电能表的转盘转了15转，用电器消耗的电能：W=15revs3000revs/(kW⋅h)=1200kW⋅h；
用电器的电功率：P=Wt=1200kW⋅h160h=0.3kW=300W，故B正确。
故选：B。
3000revs/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过3000转，据此可以计算出电能表的转盘转了15转，用电器消耗的电能；利用P=Wt计算出用电器的电功率。
本题考查对电能表参数的理解和掌握、电功率的计算，知道3000revs/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过3000转是解题的关键。
10.【答案】D
【解析】解：因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图象可知，当电路中的电流I=0.2A，U甲=4V，U乙=2V时，电源电压：U=U甲+U乙=4V+2V=6V，符合题目条件，故AC错误，D正确；
电阻甲和⼄两端的电压之比：U甲U乙=4V2V=21，故B错误。
故选：D。
定值电阻R与灯泡L串联接在电压恒为6V的电源两端，根据串联电路的电流特点和电压特点结合图象读出符合的电流与电压。
本题考查了串联电路的特点和欧姆定律应用，关键是根据串联电路的特点和图象读出符合题意的电流与电压值。
11.【答案】C
【解析】解：
A.电流通过电阻丝时，电流会做功，电能转化为内能，使得电阻丝的内能变大，空气会吸收电阻丝的热量温度升高，空气内能增大通过热传递的方式改变的，故A错误；
BC.右侧两个电阻并联后又与左侧电阻串联，根据串并联电路的电流特点可知：通过左侧透明容器中的电阻和右侧透明容器中的电阻的电流是不同的，由于两个容器中的电阻相同，所以能探究电阻产生的热量跟电流大小的关系，故B错误，故C正确；
D.要探究电流通过导体产生的热量与电阻的关系，要控制电流相同，但右侧透明容器外的电阻有分流作用，这样电流没有相同，故D错误。
故选：C。
A.改变物体内能的方式有两种：做功和热传递；
BC.运用控制变量法探究电流通过导体产生的热量跟电阻大小的关系分析即可；
D.结合控制变量法分析。
本题主要考查的是学生对“电流通过导体产生的热量与什么因素有关的”实验的理解和掌握，注意控制变量法和转换法的运用。
12.【答案】B
【解析】解：A、只闭合S1，灯泡L2和滑动变阻器串联接入电路，串联电路各处电流相等，
若灯泡正常发光，此时通过电路的电流：I=PL2UL2=0.9W3V=0.3A，
灯泡正常发光时灯泡两端的电压等于额定电压，
串联电路总电压等于各分电压之和，则滑动变阻器两端的电压：UP=U−UL2=6V−3V=3V，
由欧姆定律可得滑动变阻器接入电路的电阻：RP=UPI=3V0.3A=10Ω，故A正确；
B、只闭合S2，灯泡L1和滑动变阻器串联接入电路，灯泡正常发光时灯泡两端的电压等于额定电压，
根据串联电路电压规律可知此时滑动变阻器两端的电压：UP′=U−UL1=6V−2.4V=3.6V，故B错误；
C、只闭合S3，两灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，
灯泡L2正常发光时的电流为0.3A，
灯泡L1正常发光时的电流：I1=PL1UL1=，
根据串联电路电流特点可知保证其中一个灯泡长时间正常发光，电流表示数是0.2A，故C正确；
D、由C可知正常发光的是灯泡L1，此时灯泡L1两端的电压为2.4V，
滑动变阻器和L2两端的总电压：U′=U−UL1=6V−2.4V=3.6V，
滑动变阻器和L2消耗的总功率是：P=U′I1=3.6V×0.2A=0.72W，故D正确。
故选：B。
A、只闭合S1，灯泡L2和滑动变阻器串联接入电路，根据P=UI可知灯泡正常发光时通过电路的电流，灯泡正常发光时灯泡两端的电压等于额定电压，根据串联电路电压规律计算滑动变阻器两端的电压，由欧姆定律可得滑动变阻器接入电路的电阻；
B、只闭合S2，灯泡L1和滑动变阻器串联接入电路，灯泡正常发光时灯泡两端的电压等于额定电压，根据串联电路电压规律可知此时滑动变阻器两端的电压；
C、只闭合S3，两灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，首先明确两灯泡的额定电流，根据串联电路电流特点可确定通过电路的电流，进一步确定电流表的示数；
D、由C可知正常发光的是哪个灯泡，根据串联电路电压规律计算滑动变阻器和L2两端的电压，根据P=UI计算滑动变阻器和L2消耗的总功率。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，分清电路连接是解题的关键。
13.【答案】2.64×1012 太阳 电
【解析】解：80t=80000kg的偏二甲肼完全燃烧放出的热量：Q放=mq=80000kg×3.3×107J/kg=2.64×1012J；
太阳能电池可以将太阳能直接转化为电能。
故答案为：2.64×1012；太阳；电。
已知偏二甲肼的热值和质量，利用Q放=mq可求得其完全燃烧放出的热量。太阳电池把太阳能转化为电能。
本题考查了燃料燃烧放出热量的计算、能量的转化，属于基础题。
14.【答案】
【解析】解：(1)该创可贴体温计充满电后约储存的电能：W=UIt=5V×1A×3×3600s=54000J；
(2)该创可贴体温计工作时的功率：P=Wt′=54000J10×24×3600s=0.0625W，
该创可贴体温计工作时的电流：I′=PU=≈0.02A。
故答案为：54000；0.0625；0.02。
(1)根据W=UIt计算该创可贴体温计充满电后约储存的电能；
(2)根据P=Wt计算该创可贴体温计工作时的功率；
根据I=PU计算该创可贴体温计工作时的电流。
本题考查电功公式和电功率公式的灵活运用。
15.【答案】等于 4.8×105 2.4×105 2.1×103
【解析】解：(1)实验中用相同的加热器加热，根据转换法可知，加热相同的时间，液体a吸收的热量等于液体b吸收的热量；
若让两种液体温度都升⾼40℃，a的加热时间为ta=16min=960s，则液体a吸收的热量是：Qa=Wa=Pta=500W×960s=4.8×105J；
b的加热时间为tb=8min=480s，则液体b吸收的热量是：Qb=Wb=Ptb=500W×480s=2.4×105J；
(2)由绘制出的两种液体温度随时间变化的关系图象，升高60℃−20℃=40℃；
a用时16min，b用时8min，a的吸热能力强，a为水；根据Q=cmΔt，在质量和升高温度相同的情况下，吸热多少与比热容与正比，液体b的比热容是：
cb=8min16min×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)。
故答案为：(1)等于；4.8×105；2.4×105；(2)2.1×103。
我们使用相同的加热器通过加热时间的长短来比较吸热多少；根据Q=W=Pt求出液体吸收的热量。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
根据Q=cmΔt得出液体的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及Q=cmΔt的运用，为热学中的重要实验。
16.【答案】0.26L1
【解析】解：(1)根据实物图可知，该电路为并联电路，电流表测量通过灯泡L2的电流，电路图如下所示：
；
电流表选用小量程，分度值为0.02A，则通过干路的电流为0.26A；
(2)为了测出⼲路中的电流，电流表应串联接在干路中，所以应将L1与电流表之间的导线接到电流表的“0.6”接线柱上。
故答案为：(1)如上图；0.26；(2)L1。
(1)根据实物图画出电路图；首先确定电流表的量程和分度值，然后根据指针的位置读出电流表的示数；
(2)电流表测量干路中的电流，则电流表应串联接在干路中。
本题探究并联电路中电流的关系，考查电流表读数、电路图的画法、电路的连接，难度不大。
17.【答案】小 导体的电阻与导体的横截面积有关 C、F、G B、D、E
【解析】解：(1)实验中，通过观察电流表的示数可以判断导体的电阻的大小，导体电阻越小，电路电流越大，选⽤A、B、C三种导体依次接入电路进行实验，发现电流表示数依次变大，说明导体的电阻与导体的横截面积有关；
(2)探究电阻的大小与导体的材料的关系，运用控制变量法，要控制导体的长度和横截面积一定，材料不同，故选取C、F、G三种导体进行实验；
为了检验“导体的电阻跟导体的长度有关”的猜想，运用控制变量法，要控制导体的材料和横截面积一定，长度不同，故选取B、D、E三种导体进行实验。
故答案为：(1)小；导体的电阻与导体的横截面积有关；(2)C、F、G；B、D、E。
(1)电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
18.【答案】3100.2
【解析】解：(1)原电路中，电压表被短路了，应该将电压表并联在定值电阻的两端，如下图所示：
(2)由表中数据，第3组数据外，其它各组电流与电阻的乘积为5Ω×0.6A=10Ω×0.3A-----=3V，为一定值，故第3组数据存在明显的错误；
第3次实验是在第2次实验的基础上做的，由第2次实验、串联电路电阻的规律以及欧姆定律知，滑动变阻器的电阻为：
R滑=U−UVI2=6V−3V0.3A=10Ω，
重做实验，电路中的电流为：
I3=UVR3=3V15Ω=0.2A。
故答案为：(1)见上图；(2)3；10；0.2。
(1)原电路中，电压表测量一根导线两端的电压，电流表应与电阻串联，电压表与电阻并联；
(2)由表中数据，第3组数据外，其它各组电阻的电流与电阻的乘积为一定值，据此分析错误数据；根据串联电路电阻的规律以及欧姆定律算出第2次滑动变阻器接入电路的电阻和第3次的正确电流值。
本题探究电流跟电阻的关系，考查电路连接、数据分析、串联电路的规律及欧姆定律的运用，其中电路的改接，分析数据错误产生的原因是本题的难点。
19.【答案】闭合 断开
【解析】解：(1)10kg开水温度由100℃降低到80℃，常温净化水吸收的热量即开水放出的热量为：
Q吸=Q放=cmΔt=4.2×103J/(kg⋅℃)×10kg×(100℃−80℃)=8.4×105J；
(2)①开关S1闭合、S2断开时，两电阻串联，由串联电阻的规律可知，此时总电阻最大，根据P=U2R可知，饮水机的总功率最小，处于保温状态；
当两开关都闭合时，R1被短路，电路为R2的简单电路，此时总电阻最小，根据P=U2R可知饮水机的总功率最大，此时饮水机处于加热状态；
②保温时两电阻串联，则总电阻为：
R=U2P保温=(220V)2200W=242Ω；
由P=U2R可得R1的阻值：
R1=U2P加热=(220V)23000W≈16Ω；
根据串联电阻的规律可得R2的阻值：
R2=R−R1=242Ω−16Ω=226Ω。
答：(1)同时从进⽔管流过的常温净化⽔吸收的热量是8.4×105J；
(2)①闭合；断开；②饮⽔机内的加热电阻R1为16Ω，限流电阻R2的阻值为226Ω。
(1)常温净化水吸收热量等于开水放出的热量，根据Q放=cmΔt求开水放出的热量；
(2)①分析断开开关时，电路的连接情况，由电阻的串联和根据P=U2R分析功率大小判断加热或保温状态；
②根据加热功率求出R2的电阻，根据保温功率求出R1、R2的总电阻，根据电阻的串联从而可计算出R1的阻值。
本题考查了吸热公式、电功率公式的灵活应用，关键是根据题干获取有用的信息。
导体代号
⻓长度/m
横截⾯积
/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.24
0.15
0.12
