人教版 (2019)选择性必修 第二册1 楞次定律课文内容课件ppt

这是一份人教版 (2019)选择性必修 第二册1 楞次定律课文内容课件ppt，共18页。PPT课件主要包含了感应电流的磁场，引起感应电流的，磁通量的变化，楞次定律，“增反减同”，理解“阻碍”，谁起阻碍作用，阻碍什么，使磁通量的变化变慢，结果如何等内容，欢迎下载使用。

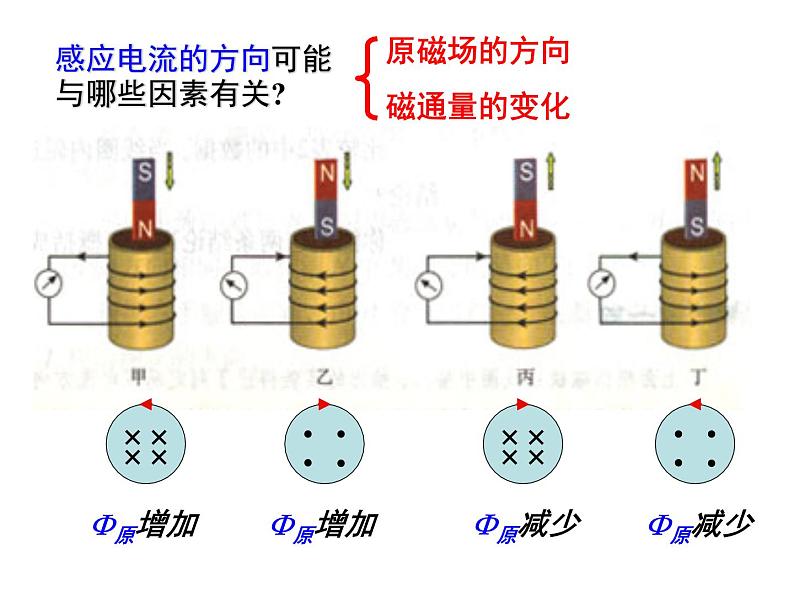

感应电流的方向可能与哪些因素有关?

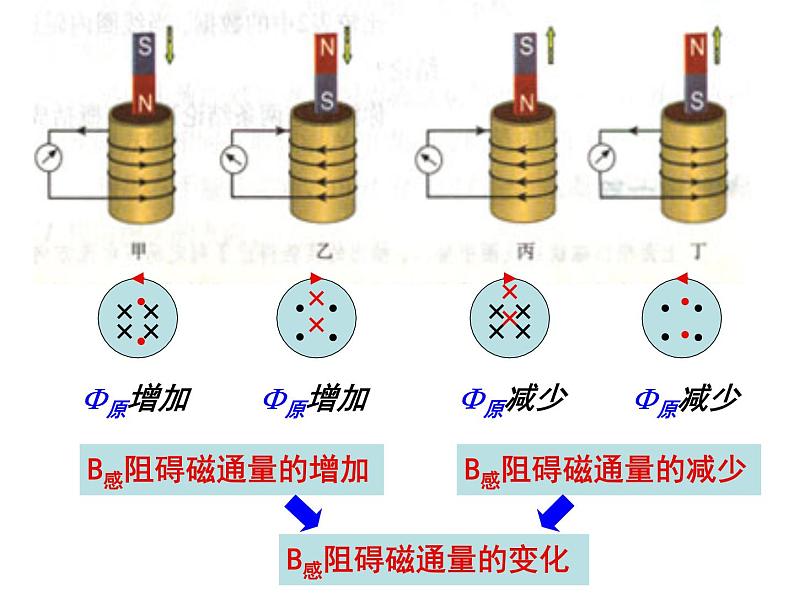

原磁场的方向磁通量的变化

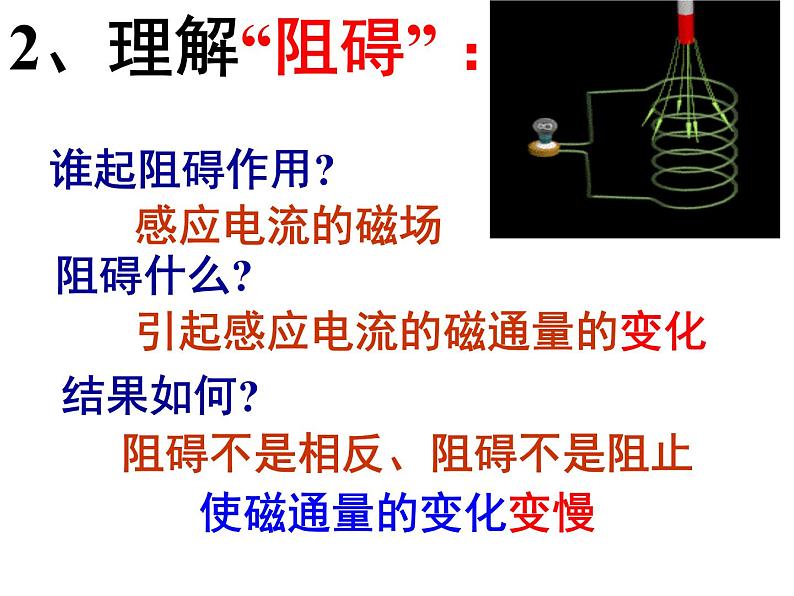

阻碍不是相反、阻碍不是阻止

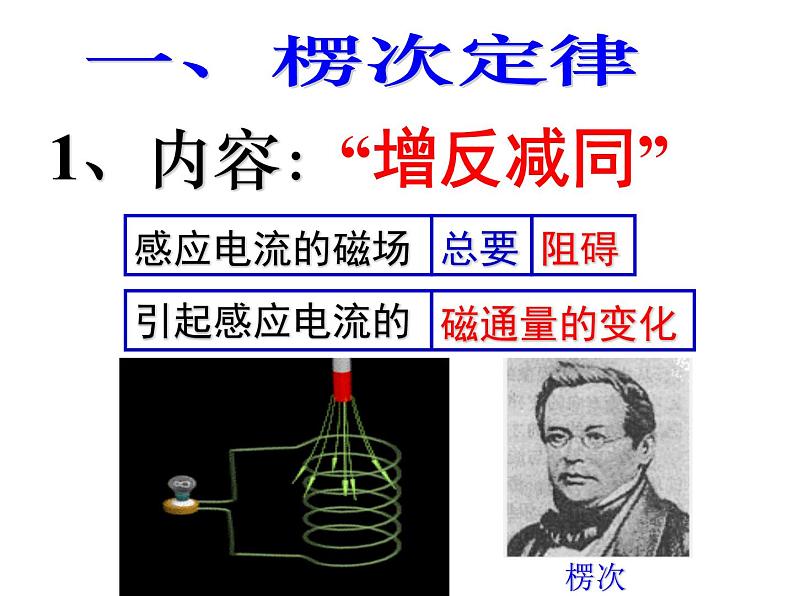

引起感应电流的磁通量的变化

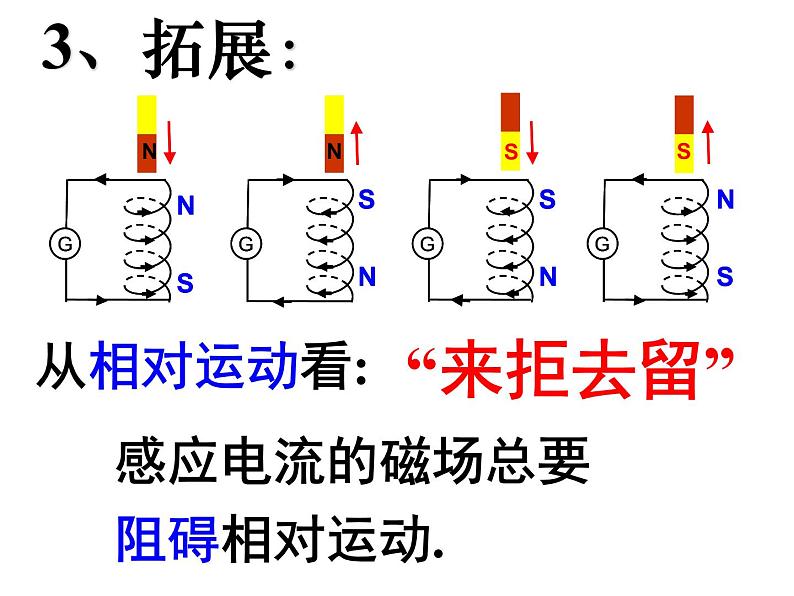

感应电流的磁场总要阻碍相对运动.
“增反减同”、 “来拒去留”、 “增缩减扩”,这些现象的共同本质是什么？
楞次定律中“阻碍”的含意：
不是相反、不是阻止；可理解为“增反减同”，
1.通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流方向的步骤。
3、原磁通量变化情况：
4、感应电流的磁场方向：
2.判定场源磁场的方向→Φ源的方向
3.判定回路中磁通量的增减
4.判定B感的方向→阻碍Φ源的变化
5.用安培定则判定I感的方向
2.法拉第最初发现电磁感应现象的实验如图所示，软铁环上绕有A、B两个线圈，当A线圈电路中的开关断开的瞬间，线圈B中的感应电流沿什么方向?
当闭合导体的一部分做切割磁感线的运动时，怎样判断感应电流的方向?
2、适用范围:闭合电路一部分导体切割磁感线产生感应电流.
1、右手定则:伸开右手,使拇指与其余四指垂直,并且都与手掌在同一平面内; 让磁感线从掌心进入, 拇指指向导体运动的方向, 四指所指的方向就是感应电流的方向.
3.在图中CDEF是金属框，当导体AB向右移动时，请用楞次定律判断ABCD和ABFE两个电路中感应电流的方向。我们能不能用这两个电路中的任一个来判定导体AB中感应电流的方向？
ABCD中感应电流方向：A→B→C→D→A
ABFE中感应电流方向：A→B→F→E→A
AB中感应电流方向：A→B
1、楞次定律适用于由磁通量变化引起感应电流的一切情况;右手定则只适用于导体切割磁感线.“右手定则”是“楞次定律”的特例.2、在判断导体切割磁感线产生的感应电流时右手定则与楞次定律是等效的, 右手定则比楞次定律方便.
“右手定则”与“楞次定律”
4.如图,导线AB和CD互相平行,在闭合开关S时导线CD中感应电流的方向如何?
× × × × ×× × × × ×
• • • • •
5.一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，由图示位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很靠近位置Ⅱ ．在这个过程中，线圈中感应电流：　　　　　　A.沿abcd流动 B.沿dcba流动C.从Ⅰ到Ⅱ是沿abcd流动，从Ⅱ到Ⅲ是沿dcba流动D.从Ⅰ到Ⅱ是沿dcba流动，从Ⅱ到Ⅲ是 沿 abcd 流动
6.如图,M、N是套在同一铁芯上的两个线圈,M线圈与电池、电键、变阻器相连,N线圈与R’连成一闭合电路.当电键合上后,将图中变阻器R的滑片向左端滑动的过程中,流过电阻R’的感应电流什么方向?
