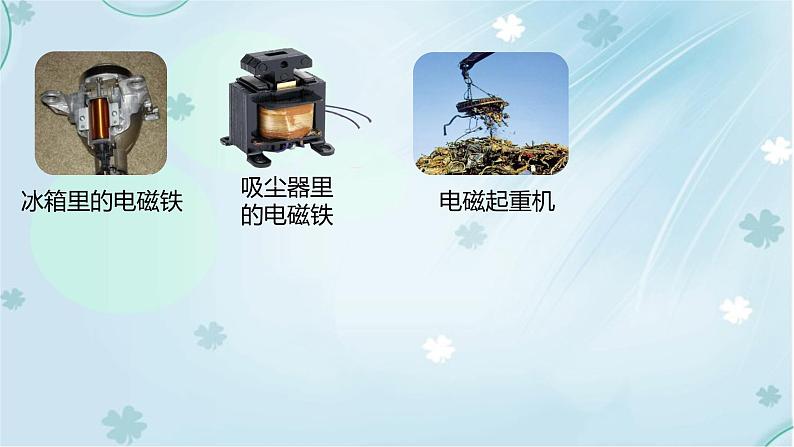

这是一份初中物理人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器教学课件ppt，共31页。PPT课件主要包含了知识点1电磁铁，吸尘器里的电磁铁，电磁起重机，冰箱里的电磁铁，电磁铁，电流大小，线圈的匝数，滑动变阻器，匝数不同的线圈，电磁铁的应用等内容，欢迎下载使用。

1.了解什么是电磁铁，知道电磁铁的特点和工作原理
2.能通过实验，得出电磁铁磁性强弱与哪些因素有关
3.能说明电磁继电器的结构及工作原理，了解电磁继电器在生产、生活中的应用

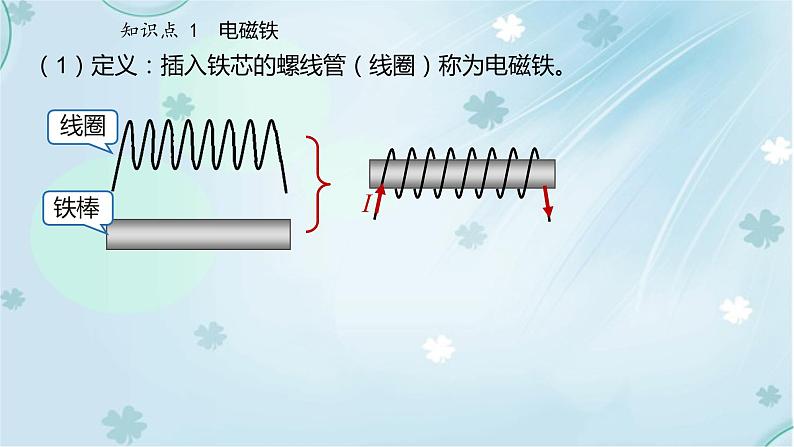

（1）定义：插入铁芯的螺线管（线圈）称为电磁铁。

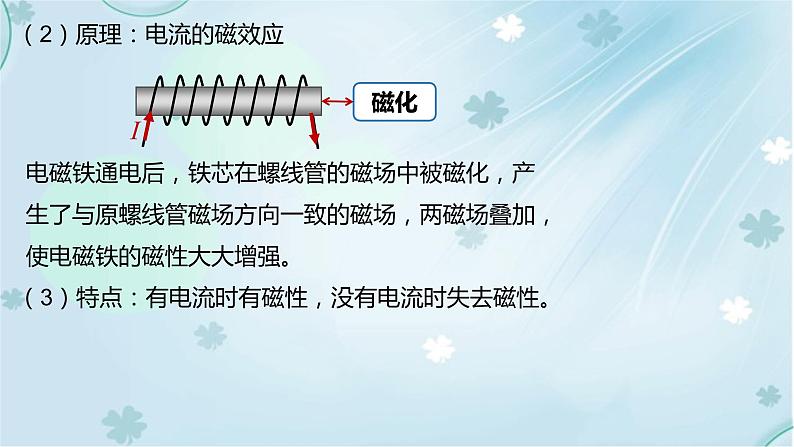

（2）原理：电流的磁效应
电磁铁通电后，铁芯在螺线管的磁场中被磁化，产生了与原螺线管磁场方向一致的磁场，两磁场叠加，使电磁铁的磁性大大增强。
（3）特点：有电流时有磁性，没有电流时失去磁性。

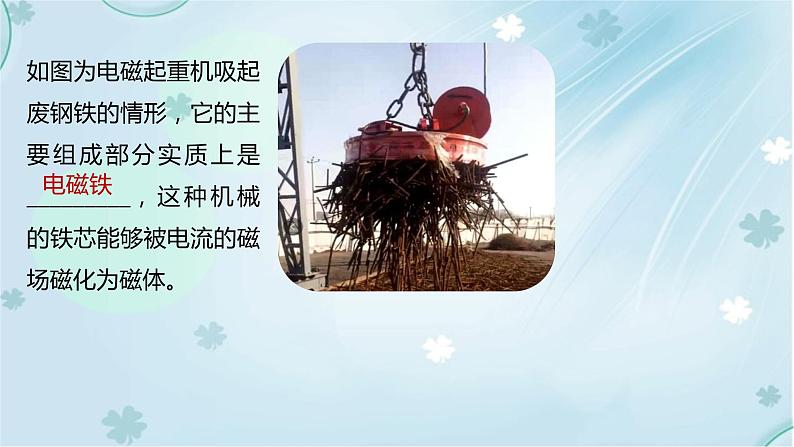

如图为电磁起重机吸起废钢铁的情形，它的主要组成部分实质上是_________，这种机械的铁芯能够被电流的磁场磁化为磁体。
知识点 2 电磁铁的磁性

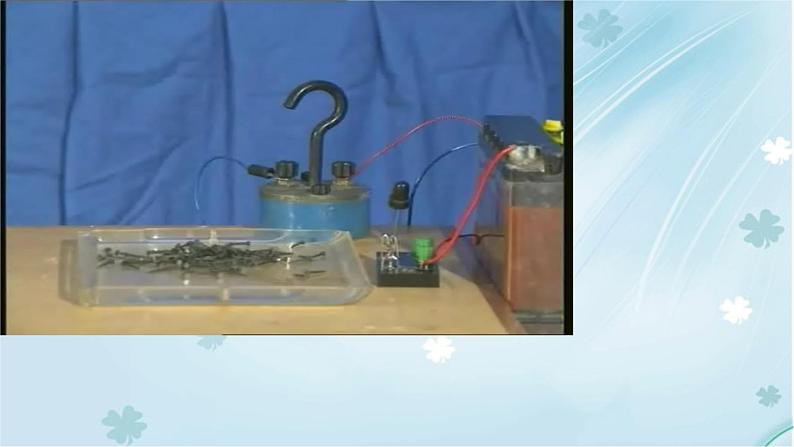

实验探究：电磁铁的磁性强弱与哪些因素有关？
吸引铁钉或曲别针的多少
结论：线圈匝数一定时，通入的电流_______， 电磁铁的磁性越强。
结论：通入的电流一定时，线圈匝数_______， 电磁铁的磁性越强。
（2021·成都中考）探究小组为了模拟电磁起重机的工作原理，用表面涂有绝缘漆的导线绕在大铁钉上制成电磁铁，接入电路，如图所示。闭合开关S，电磁铁有了磁性，A端是____ __极。将滑动变阻器的滑片向右移动一段距离后，硬币才被吸起，这说明电流越大，电磁铁的磁性____ __。
在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可能达到几十安、几百安，用手直接控制强大的电流或操作高压电路是很危险的，那怎么才能安全控制这些强大的电流呢？
知识点 3 电磁继电器
利用电磁铁来控制工作电路的一种开关。
相当于被控制电路的开关
利用低电压、弱电流的通断，来间接控制高电压、强电流电路通断的开关。实现远距离控制（远离高压，远离有害环境），实现自动控制。
（2021·泸州中考）如图所示是探究电磁铁磁性特点的电路图，闭合开关后，其电磁铁的A端是______极，当滑动变阻器的滑片P向a端滑动时，电流表的示数______（选填“变大”“变小”或“不变”），电磁铁的磁性______（选填“变强”“变弱”或“不变”）。
1.如图所示是一个限流装置的示意图，图中P是电磁铁，S是开关，Q是衔铁，可绕O转动。当电路中电流过大时，电磁铁的磁性________（填“增强”“减弱”或“不变”），吸引衔铁，弹簧将开关拉起，使电路_______，起到保护作用。
2.在图中所示的自动控制电路中，当控制电路的开关 S 闭合时，工作电路的情况是（ ）
A. 灯 L 不亮，电铃 D 响B. 灯 L 不亮，电铃 D 不响C. 灯 L 亮，电铃 D 不响D. 灯 L 亮，电铃 D 响
3.(2021·抚州中考) 如图所示是燃油汽车启动装置的电路简图。汽车启动时需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）A.旋转钥匙相当于闭合开关B.电磁铁是利用电流的热效应来工作的C.电磁铁通电后电磁铁的上端为S 极D.电动机工作时将电能全部转化为机械能
4．图中是直流电铃的原理图。B是衔铁，A是弹性片。试说明它的工作原理。
开关接通，电路有电流，电磁铁有磁性
A、B被吸下，小锤敲击铃碗，发出声音
电路断开，电磁铁失去磁性，A、B在弹簧片的作用下向上运动，电路再接通… …
重复上述过程，小球就连续地打铃
5.(2021 · 河南中考) 小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄灭。控制电路中电源电压U恒为6V，定值电阻R为200Ω。在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E的单位为lx，光越强光照强度越大）之间存在一定关系，部分数据如下表所示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统。试问：
（1）随着光照强度减小，光敏电阻R的阻值______电磁铁的磁性______，当光照强度减小到一定值时，衔铁会被______，照明系统启动。
（2）两盏灯均正常发光时，工作电路中的总电流是多少？
（3）照明系统恰好启动时，光敏电阻R的阻值为多少？此时光照强度为多少？
