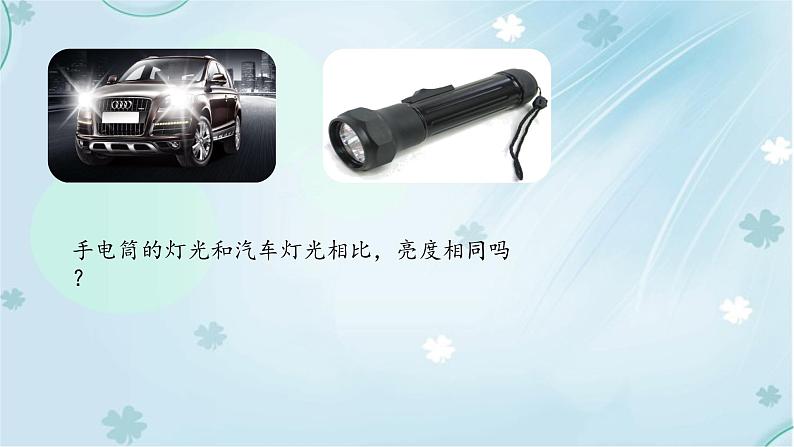

手电筒的灯光和汽车灯光相比，亮度相同吗？

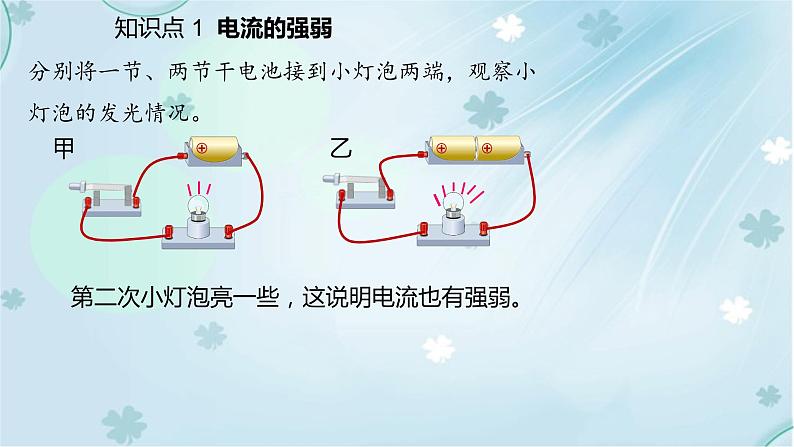

知识点 1 电流的强弱
分别将一节、两节干电池接到小灯泡两端，观察小灯泡的发光情况。
第二次小灯泡亮一些，这说明电流也有强弱。
在物理学中，电流是表示电流强弱的物理量，常用字母I表示。
2．单位：安培，简称安，符号是A。电流的常用单位：　 毫安（mA） 1 mA=10-3 A　 微安（μA） 1 μA =10-3 mA=10-6 A
电流单位之间都是1000进率关系。

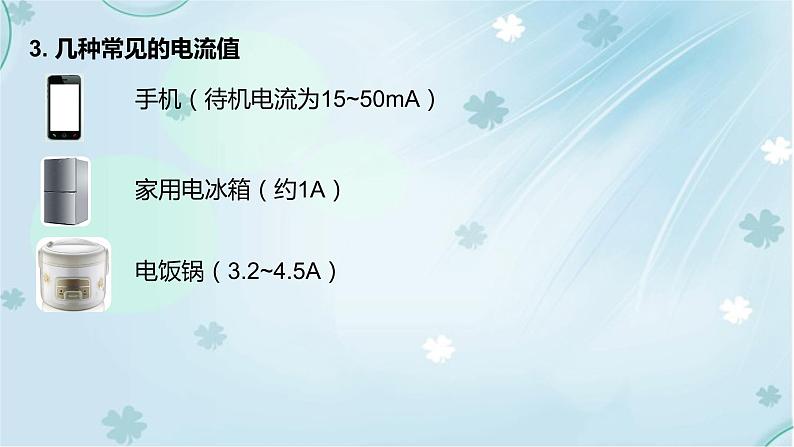

3. 几种常见的电流值
手机（待机电流为15~50mA）
电饭锅（3.2~4.5A）
安培（1775-1836）
安培是法国的科学家，在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。

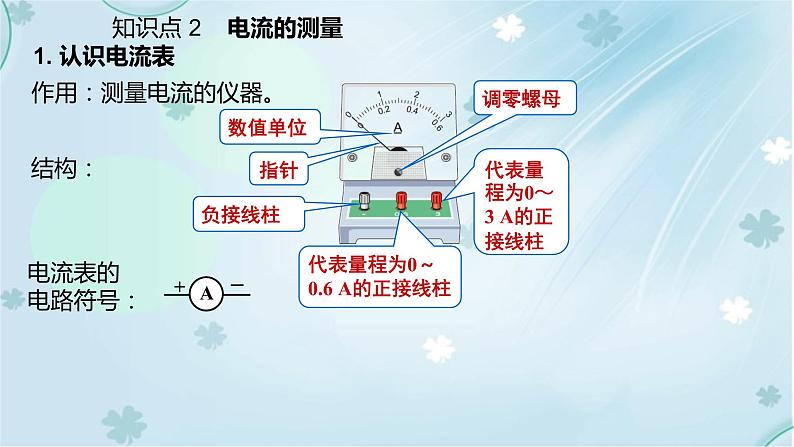

知识点 2 电流的测量
作用：测量电流的仪器。
代表量程为0～0.6 A的正接线柱
代表量程为0～3 A的正接线柱
（3）由指针位置读出示数。
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
每一大格是0.2A，每一小格是0.02A
每一大格是1A，每一小格是0.1A
图中电流表的读数各是多少安？
2. 电流表的使用规则
（1）调零：实验前检查电流表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线。
（2）串联：电流表必须与被测用电器串联。
（3）“+”进“-”出：被测电流应从电流表的“+”接线柱进入，从“-”接线柱流出。（正进负出）
（4）量程选择：①被测电流不要超出电流表的量程；②在不超过量程的前提下，应选用小量程测电流，因为小量程分度值小，精度高。
（5）严禁电源短路：不允许把电流表直接连接到电源的两极。
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量范围内。
在用电流表测串联电路电流的实验中，如图所示。
（1）当把最后一根导线连入电路的时候，电流表指针立刻偏转的原因是__________________________。
连接电路时，开关没有断开
（2）闭合开关电流表立即偏转过最大刻度的原因可能是_____________________。
（3）闭合开关电流表指针立刻向左反偏的原因是_______________________。
电流表的正负接线柱反了
（4）闭合开关前发现电流表的指针指在0.02A处的原因__________________。
（5）闭合开关后发现电流表的指针偏转幅度很小的原因是______________________。
3. 用电流表测量电路中的电流
大家来讨论：两次电流表的示数相同说明了什么？
小灯泡左右两端的电流大小相同，使用电流表测量电路中的电流时，可以把电流表串联在小灯泡的任意一侧。
构造：两个量程，三个接线柱
使用：串联；正进负出；选择量程；防止电源短路
1. 如图所示，甲、乙两个电流表的示数分别为_____A和______A。
2. 如图所示电路，电表甲、乙都是电流表，由图可知（ ）
A. 甲测通过L1的电流，乙测通过L2的电流B. 甲测通过干路的电流，乙测通过L1的电流C. 甲测通过干路的电流，乙测通过L2的电流D. 甲测通过L1的电流，乙测通过干路的电流
3. 如图所示，粗心的小强把电流表当作电压表并联在了L1的两端。此时如果闭合开关，一定会发生（　　）A．L1不亮B．电流表损坏C．电源短路 D．L2的灯丝烧断
电流表相当于一根导线，并联在L1两端，导致L1短路
4.（2020·贺州中考）如图所示，能正确测量通过灯L2的电流的是（　　）
5. （福州中考）如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联B．电流表测灯L1电流C．电流表测灯L2电流D．电流表测总电流
6. 如图所示的电路中，开关闭合后，要损坏电流表的是（　　）
电流表并联在被测电路两端，电流表会把被测电路短路，导致电流过大损坏电流表
