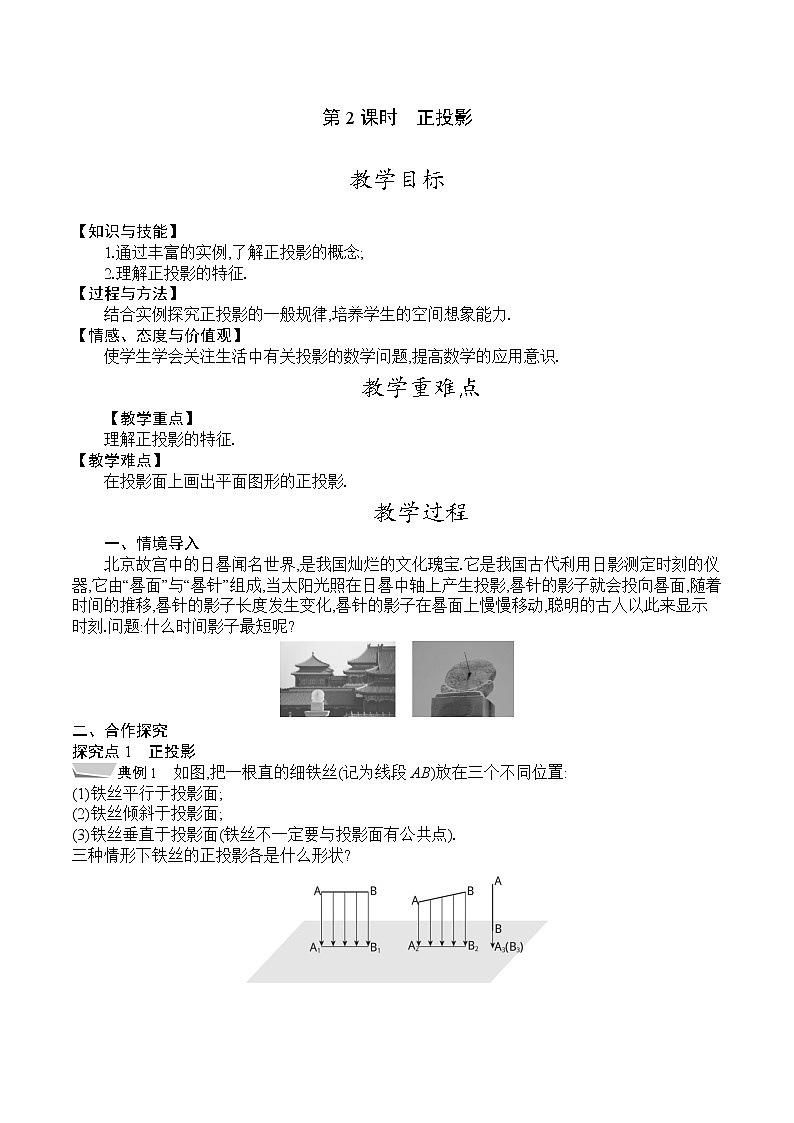

    人教版九年级数学下册教案 29.1 第2课时 正投影01
    还剩2页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中数学29.1 投影第2课时教案

    展开
    这是一份初中数学29.1 投影第2课时教案,共3页。教案主要包含了知识与技能,过程与方法,情感、态度与价值观,教学重点,教学难点等内容,欢迎下载使用。

    2课时 正投影



    教学目标



    【知识与技能】

    1.通过丰富的实例,了解正投影的概念;

    2.理解正投影的特征.

    【过程与方法】

    结合实例探究正投影的一般规律,培养学生的空间想象能力.

    【情感、态度与价值观】

    使学生学会关注生活中有关投影的数学问题,提高数学的应用意识.

    教学重难点

    【教学重点】

    理解正投影的特征.

    【教学难点】

    在投影面上画出平面图形的正投影.

    教学过程

    一、情境导入

    北京故宫中的日晷闻名世界,是我国灿烂的文化瑰宝.它是我国古代利用日影测定时刻的仪器,它由晷面晷针组成,当太阳光照在日晷中轴上产生投影,晷针的影子就会投向晷面,随着时间的推移,晷针的影子长度发生变化,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.问题:什么时间影子最短呢?

    二、合作探究

    探究点1 正投影

    典例1 如图,把一根直的细铁丝(记为线段AB)放在三个不同位置:

    (1)铁丝平行于投影面;

    (2)铁丝倾斜于投影面;

    (3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).

    三种情形下铁丝的正投影各是什么形状?

    [解析] (1)当线段AB平行于投影面时,它的正投影是线段A1B1,线段与它的投影的大小关系为AB=A1B1.

    (2)当线段AB倾斜于投影面时,它的正投影是线段A2B2,线段与它的投影的大小关系为AB>A2B2.

    (3)当线段AB垂直于投影面时,它的正投影是一个点A3.



      在平行投影中,如果投射线垂直于投影面,那么这种投影就称为正投影.

    变式训练 如图,把一块正方形硬纸板P(记为正方形ABCD)放在三个不同位置:

    (1)纸板平行于投影面;

    (2)纸板倾斜于投影面;

    (3)纸板垂直于投影面.

    三种情形下纸板的正投影各是什么形状?

    [解析] (1)当纸板P平行于投影面时,P的正投影与P的形状、大小一样.

    (2)当纸板P倾斜于投影面时,P的正投影与P的形状、大小不完全一样.

    (3)当纸板P垂直于投影面时,P的正投影成为一条线段.

    探究点2 正投影的画法

    典例2 画出如图摆放的正方体在投影面上的正投影.

    (1)正方体的一个面ABCD平行于投影面(1);

    (2)正方体的一个面ABCD倾斜于投影面,底面ADEF垂直于投影面,并且其对角线AE垂直于投影面(2).

    1         2

    [解析] (1)如图1,正方体的正投影为正方形A'B'C'D',它与正方体的一个面是全等关系.

    (2)如图2,正方体的正投影为矩形F'G'C'D',这个矩形的长等于正方体的底面对角线长,矩形的宽等于正方体的棱长.矩形上、下两边中点连线A'B'是正方体的侧棱AB及它所对的另一条侧棱EH的投影.

    1        2

      物体正投影的形状、大小与它相对于投影面的位置有关.

    变式训练 如图所示,水杯的杯口与投影面平行,投影线的方向如箭头所示,画出水杯的正投影.

    [解析] 依题意,光线是垂直照下的,所以它的正投影图如图所示:

    三、板书设计

    正投影

    1.正投影的概念:

    在平行投影中,如果投影线垂直于投影面,那么这种投影就称为正投影.

    2.正投影的特征:

    当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.

    3.正投影的画法.

    教学反思

    本节课在上节课学习投影、平行投影、中心投影等概念的基础上,继续学习正投影的概念及其画法.首先,以铁丝和正方形纸板的影子为例,讨论当直线和平面多边形与投影面成三种不同的位置关系时的正投影,归纳出其中蕴涵的正投影的一般规律;其次,以正方体为例,讨论立体图形与投影面成不同位置关系时的正投影.整个讨论过程是按照一维、二维和三维的顺序循序渐进的.
