思维课堂至地理实践力：天文观测 课件

这是一份思维课堂至地理实践力：天文观测 课件，共15页。PPT课件主要包含了实践情境，探究问题，何为日晷，日晷如何计时，一审题干设问，二审文字材料，三审图像素材等内容，欢迎下载使用。

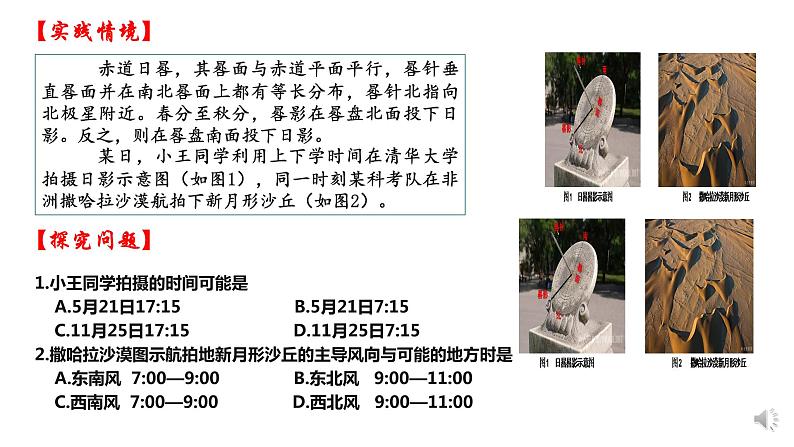

赤道日晷，其晷面与赤道平面平行，晷针垂直晷面并在南北晷面上都有等长分布，晷针北指向北极星附近。春分至秋分，晷影在晷盘北面投下日影。反之，则在晷盘南面投下日影。 某日，小王同学利用上下学时间在清华大学拍摄日影示意图（如图1），同一时刻某科考队在非洲撒哈拉沙漠航拍下新月形沙丘（如图2）。
1.小王同学拍摄的时间可能是A.5月21日17:15 B.5月21日7:15C.11月25日17:15 D.11月25日7:152.撒哈拉沙漠图示航拍地新月形沙丘的主导风向与可能的地方时是A.东南风 7:00—9:00 B.东北风 9:00—11:00C.西南风 7:00—9:00 D.西北风 9:00—11:00

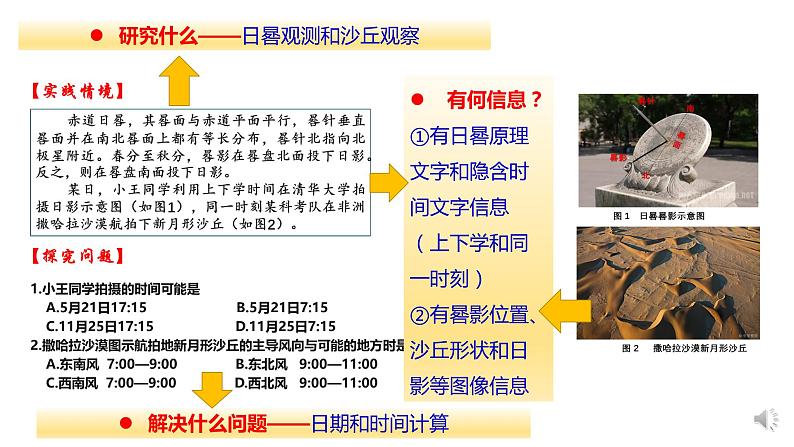

研究什么——日晷观测和沙丘观察
有何信息？①有日晷原理文字和隐含时间文字信息（上下学和同一时刻）②有晷影位置、沙丘形状和日影等图像信息
解决什么问题——日期和时间计算
视角1：日晷观测与日晷图判读

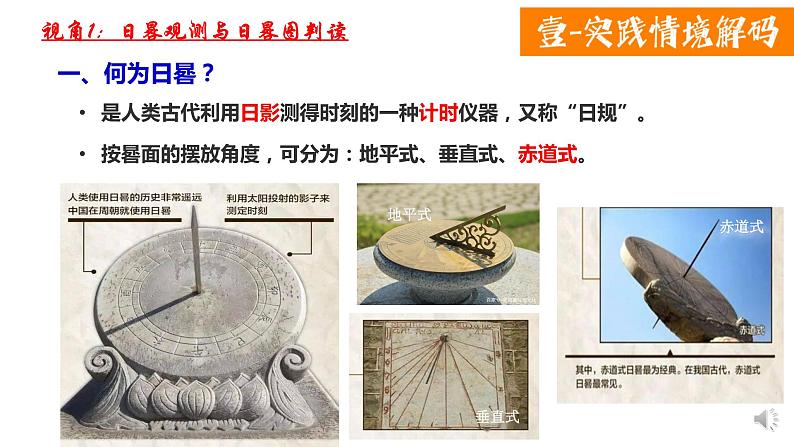

是人类古代利用日影测得时刻的一种计时仪器，又称“日规”。
按晷面的摆放角度，可分为：地平式、垂直式、赤道式。

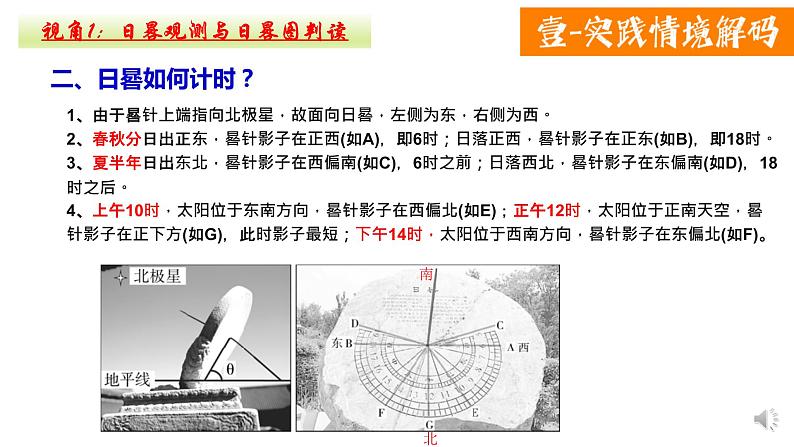

1、由于晷针上端指向北极星，故面向日晷，左侧为东，右侧为西。2、春秋分日出正东，晷针影子在正西(如A)，即6时；日落正西，晷针影子在正东(如B)，即18时。3、夏半年日出东北，晷针影子在西偏南(如C)，6时之前；日落西北，晷针影子在东偏南(如D)，18时之后。4、上午10时，太阳位于东南方向，晷针影子在西偏北(如E)；正午12时，太阳位于正南天空，晷针影子在正下方(如G)，此时影子最短；下午14时，太阳位于西南方向，晷针影子在东偏北(如F)。
视角2：新月形沙丘图解
解读：问题一：通过解读图文材料，确认小王同学拍摄的日期与时间，做题指向冬夏半年的确定和早上、傍晚的确定。问题二：通过解读新月形沙丘景观图的相关要素，计算航拍的地方时与确定主导风向。

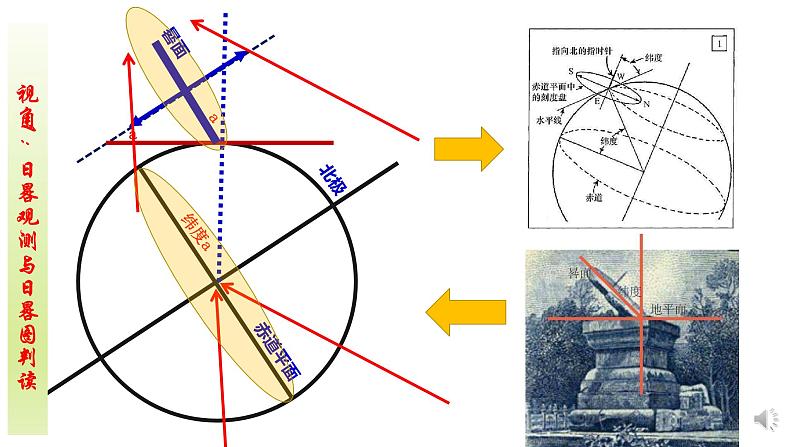

解读：1、由晷针北指北极星可知，晷针与地面夹角即北极星仰角，相当于当地纬度（前面图解已说明）。2、春分至秋分，即北半球夏半年时，晷影在晷盘上方（朝北面）。3、小王拍摄晷影时间为早晨或傍晚，沙丘航拍与小王拍摄同时刻。
1、晷影落在晷面上方，即朝北面，可以推出：该日太阳直射北半球，为北半球夏半年。2、晷影朝向东北，说明此时太阳位于西南天空，因小王同学拍摄时正处上下学，可以确定：此刻为放学途中，约17时前后。
经度范围：20°W-40°E
确定地方时：约7-11点
可确定两点：一是撒哈拉此时太阳南偏东； 二是当地地方时接近正午。
新月形沙丘缓坡为主导风向迎风坡
【题组一】中华文明博大精深，早年间古人就用十二地支“子丑寅卯辰巳午未申酉戌亥”来记录时间，每两个小时为一个时辰，以北京时间23时起数，23:00-01:00为子时，01:00-03:00为丑时，以此类推。赤道式日晷是一种计时仪器，其晷盘盘面与赤道平行，晷针与地轴平行，在太阳照射下晷针针影便能指示时间。下图为北京（39°N，16°E）故宫太和殿门前某日某时的日器晷针影图。据此完成下面小题。
（1）若图所示晷针针影在当日图示时刻之后消失，以下说法正确的是（ ） A. 针影消失时伦敦可能朝霞满天 B. 当日之后，北京的正午太阳高度角逐渐变小 C. 当日，北京的日出时间比重庆早 D. 从上海港经苏伊士运河到荷兰鹿特丹港的货船一路顺风顺水（2）巴蜀中学地理研究小组的同学想在重庆（29°N，106°E）大礼堂前人民广场摆放一个自制赤道式日晷，晷盘盘面朝向以及馨针与地面的夹角大约是（ ） A. 朝南和北30° B. 朝南和北40° C. 朝东和西30° D. 朝东和西40°
(2006广东卷35)根据下列资料回答问题。日晷(guī)是古代的一种测时工具,其测时原理是利用太阳照射下,物影的移动来指示时间。日晷由晷盘和晷针组成,可分为赤道日晷、地平日晷等不同种类。赤道日晷晷盘应与地球赤道平行。晷针要垂直穿过晷盘中心,并指向正北、正南方向。晷针针影在晷盘上移动的角度与太阳在天空中移过的角度是一致的。
（1）此科技馆位于 （ ） A.兰州市 B.重庆市 C.贵阳市 D.武汉市（2）在安装日晷时，首先选择一块平坦的地方安放日晷底座，指出晷盘与底座水平面的夹角度数。（3）当晷针影子恰好在晷针正下方时，当地时间为_____________。（4）冬至日，当晷针影恰好与晷针正下方的刻度重合时，此地的太阳高度角是 。此时北京（116°E，40°N）的地方时为  。
某科技馆（29°36′N，106°00′E）拟建一座赤道日晷，请完成下列问题：
