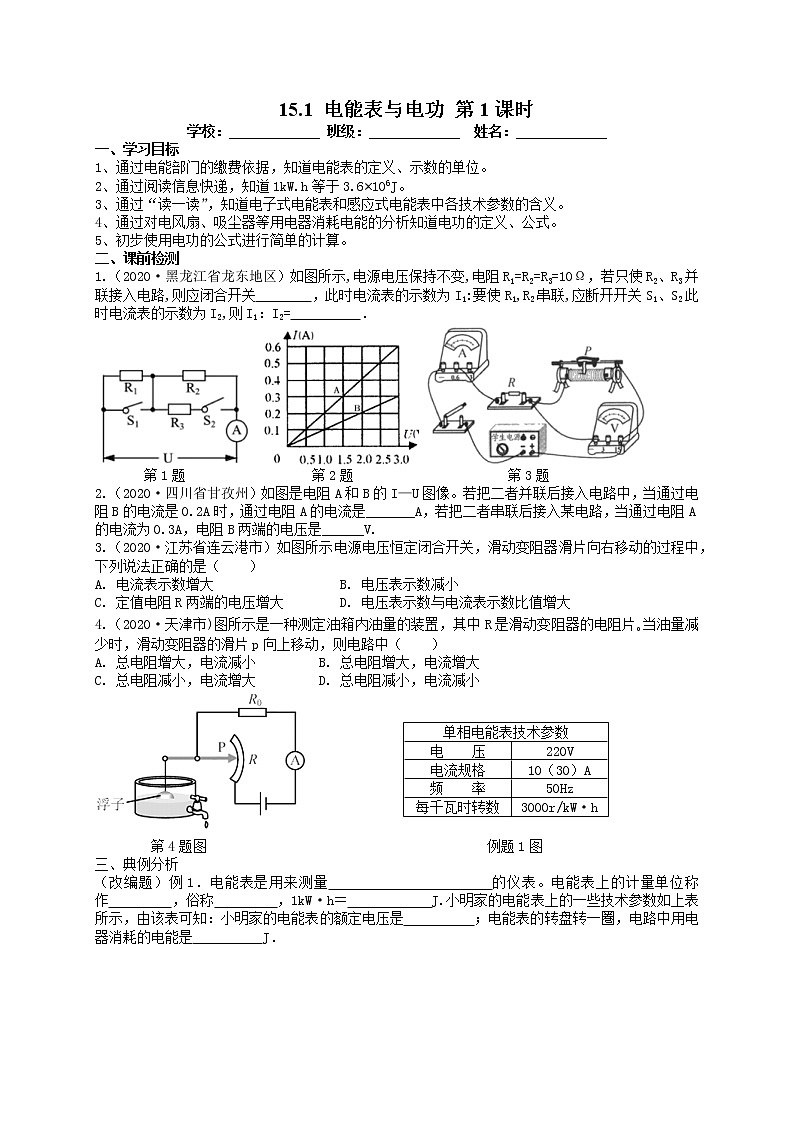

15.1 电能表与电功 第1课时 学校：_____________ 班级：_____________  姓名：_____________一、学习目标1、通过电能部门的缴费依据，知道电能表的定义、示数的单位。2、通过阅读信息快递，知道1kW.h等于3.6×106J。3、通过“读一读”，知道电子式电能表和感应式电能表中各技术参数的含义。4、通过对电风扇、吸尘器等用电器消耗电能的分析知道电功的定义、公式。5、初步使用电功的公式进行简单的计算。二、课前检测1.（2020·黑龙江省龙东地区）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关        ，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=          ． 第1题                  第2题                      第3题2.（2020·四川省甘孜州）如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是_______A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是______V.3.（2020·江苏省连云港市）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　）A. 电流表示数增大                  B. 电压表示数减小C. 定值电阻R两端的电压增大        D. 电压表示数与电流表示数比值增大4.（2020·天津市)图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）A. 总电阻增大，电流减小      B. 总电阻增大，电流增大C. 总电阻减小，电流增大       D. 总电阻减小，电流减小单相电能表技术参数电　　压220V电流规格10（30）A频　　率50Hz每千瓦时转数3000r/kW·h               第4题图                                        例题1图三、典例分析（改编题）例1．电能表是用来测量　　　　　　　　　　　的仪表。电能表上的计量单位称作　　　 　，俗称　　   　，1kW·h＝　　　　　　J.小明家的电能表上的一些技术参数如上表所示，由该表可知：小明家的电能表的额定电压是　　　　　；电能表的转盘转一圏，电路中用电器消耗的电能是　　　　　J． 例题2图            例题3图               第5题图例2．如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为________kW•h。 例3．小明家的电能表月初的数字是，月末表盘的示数如图所示。若按0.5元/kW·h的标准收费，他家本月应交电费             元。若室内只接了一只灯泡，测出转盘3min内转了15r，则灯泡在这段时间内消耗的电能是　            　KW.h＝　　　　　　J。例4.一个家用电能表上标有如下参数：“220V　10A”、“600r/kW·h”等。由此可知：若接在这个电能表后的用电器消耗了1.5KWh的电能，电能表的转盘转动　　　　r。例5．“五一”小长假，小明当天早晨6点出去旅游，出门时，家中的用电器只有电冰箱在工作，电能表和电冰箱的铭牌图表所示，几天后返回家中，根据表中的信息回答下列问题：（1）电冰箱12h消耗的电能是         J，每24h电能表的转盘转       转。（2）若小明回来时电能表示数为，则可以知道小明是5月       日返回到家中。例6．关于家庭电路中的电能表，下列说法中正确的是　（　 　）　A．电能表的作用是测量用电器中通过电流大小的　B．电能表转盘转速越快，用电器消耗的电能越多　C．电能表的作用是测量用电器消耗电能多少的　D．电能表的测量值是以“KW”为单位的例7．当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约为1×104A，电压约1.8×108V，放电时间约0.01s，则这次闪电释放的电能约           J，合              kW·h。例8．如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比              ．    四、课后练习（一）基础达标（2020淮安）1．如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）A．小英家家庭电路中的干路电流不得超过10A B．小英家上个月消耗的电能为1011kW•h C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多     第1题图                               第2题图2．课外实践活动中，小明仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为＿＿＿＿kW·h．若一段时间内指示灯闪烁了320次，用电器消耗的电能为＿＿＿＿J．该电能表连接到电压为380V的电路中＿＿＿＿（选填“能”或“不能”）正常工作． （2020·贵州省改编）3.电能表是测量电路消耗          多少的仪表，小红同学家中电能表月初和月底的读数如图所示， 则这个月家里用了_____度电，小红同学为了知道一只连续工作的电饭锅1 h消耗的电能，她关闭了家中其它所有电器，计时2min测得标有“3000r/kW·h”字样的电能表转过60圈，则这只电饭锅按此状态连续工作1 h消耗的电能为            J。        第3题图                          第4题图4．某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10（20）A”表示这个电能表的            电流为10A，            电流为20A．5．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图像如下图所示．则乙灯正常发光时的电阻是       Ω；若将甲、乙两灯串联接入9V的电路中，通电1min，两灯消耗的总电能为             J；若将甲、乙两灯并联接入4V的电路中，通电1min，两灯消耗的总电能为             J。       第5题图                               第6题图6．如图所示的电路中，电阻R1=10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，干路中电流表A的示数为0.9A。求：（1）R1两端的电压；   （2）通过R2的电流；（3）R2的阻值；       （4）通电20s，电路消耗的电能。      (二)能力提升7．如图所示，电源电压不变，Rl=6Ω，R2=4Ω．（1）当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是________Ω，电源电压为       V．（2）当开关S1、S2、S3都闭合时，电流表示数为1.5A，此时通过R1的电流是         A，10s内电流通过灯泡L做的功为             J．8．小明家的厨房中有电饭煲，电磁炉和微波炉.他为了比较这三种电器在加热水时的效率高低情况，在家长的帮助下进行实验，步骤如下：（一）量取500毫升水，测出水的初温，关闭其它用电器，将电饭煲单独接入电路给水加热.当电能表的转盘转动100圈时，立即切断电路，测出电饭煲内水的末温.再把电饭煲换为电磁炉，微波炉重复实验，结果如表一.电器类型水量/毫升初温/℃末温/℃电能表转数/圈电饭煲5002054100微波炉5002045100电磁炉5002059100（二）增加水量和电能表的转数，重复上述实验，结果如表二.电器类型水量/毫升初温/℃末温/℃电能表转数/圈电饭煲10002058200微波炉10002048200电磁炉10002065200（1）除电能表、量筒外，本实验还需要的测量工具是            。（2）每次实验时，电能表转数相同是为了控制        （选填“消耗电能”、“吸收热量”）相同。（3）根据实验数据可知：用实验中三个电器加热质量、初温相同的水，           加热效率最高。      参考答案：课前检测答案 答案：S1S2    4:1     2.答案： 0.4   3      3.答案：D      4.答案：A典例分析答案例1.           答案：电路消耗电能多少   千瓦时     度   3.6×106  220v   1.2×103   例2.答案：5546.7   0.02        例3.答案：42   7.5×10-3   2.7×104       例4.答案：900      例5.答案：9×105       1500     3      例6.答案：C   例7.答案：1.8×1010    5×103           例8.答案：1:4课后练习答案（一）基础达标1.答案：  D                 2. 答案： 3512.0   3.6×105   不能    3.答案：  电能   82.0    2.16 ×106      4.答案： 基本    最大       5.答案： 18     216    1926.答案： （1）U1=I1R1=0.6A×10Ω=6V（2）I2=I－I1=0.9A－0.6A=0.3A（3）U=U1=U2=6VR2=    =    =20Ω（4）W=UIt=6V×0.9A×20s=108J（二）能力提升7.答案：（1） 10   6   （2）1     30  答案：（1） 温度计     （2）消耗电能（3）电磁炉选题理由：课前检测第1题：考查了通过开关的通断识别串联电路、并联电路的电路图，结合欧姆定律对比对应的电流特征第2题：考查了根据欧姆定律的图像，分析串联电路、并联电路电流、电压特点第3题：考查了准确认识实物电路图中，通过认清电压表的测量对象，利用欧姆定律，研究滑动变阻器的移动引起电路中各参数的变化第4题：考查了使用欧姆定律解决生活实际问题 典例分析例题1：综合考查了电能表铭牌上技术参数含义例题2：考查了电能表的读数方法和计量原理例题3：考查了利用电能表缴费的依据，1kW.h=3.6×106J的换算关系例题4：考查了电能表的工作特征例题5：考查了电能表在实际生活中的应用例题6：综合考查了电能表的作用例题7：考查了利用电功公式进行简单计算例题8：考查了串联电路、并联电路中用电器做功的比值课后练习（一）基础达标第1题：综合考查了电能表中各技术参数的含义第2题：考查了电能表的读数和工作特点第3题：考查了电能表的定义、读数和1kW.h=3.6×106J的换算关系第4题：考查了电能表铭牌上技术参数含义和联系实际生活中的安装情况第5题：考查了在串联电路中，利用欧姆定律和电功公式进行简单计算第6题：考查了在并联电路中，利用欧姆定律和电功公式进行简单计算（二）能力提升第7题：考查了通过开关的通断识别串联电路、并联电路，结合串联、并联电路特点，利用欧姆定律和电功公式进行简单计算第8题：综合考查了建立电功、电热和内能之间的联系，利用所学知识，指导生活。涉及的物理研究方法有控制变量法、对比法，渗透科学素养。
