湖南省长沙市长郡中学2022-2023学年九年级上学期第三次月考 物理(含答案)

这是一份湖南省长沙市长郡中学2022-2023学年九年级上学期第三次月考 物理(含答案)，共12页。试卷主要包含了填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球，现象如图，下列说法正确的是（ ）
A.验电器的金属球带负电，电流方向是从橡胶棒到金属箔
B.验电器的金属球带负电，电流方向是从金属箔到橡胶棒
C.验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的
D.验电器的金属球带正电，电流方向是从金属箔到橡胶棒
3.从能量转化的角度来看，下列说法错误的是（ ）
A.电风扇工作时主要将电能转化为机械能
B.铅蓄电池充电时化学能转化为电能
C.发电机工作时主要将机械能转化为电能
D.电热水壶工作时电能转化为内能
4.抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（ ）

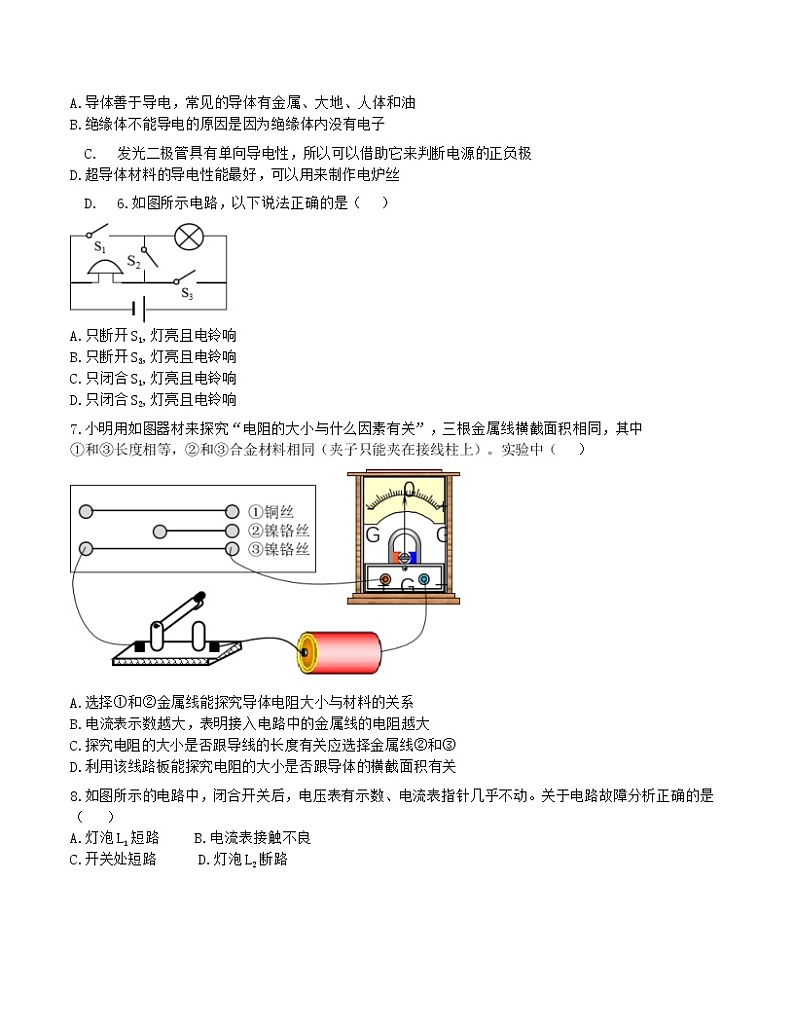

5.关于材料，下列说法正确的是（ ）
A.导体善于导电，常见的导体有金属、大地、人体和油
B.绝缘体不能导电的原因是因为绝缘体内没有电子
发光二极管具有单向导电性，所以可以借助它来判断电源的正负极
D.超导体材料的导电性能最好，可以用来制作电炉丝
6.如图所示电路，以下说法正确的是（ ）
A.只断开S1,灯亮且电铃响
B.只断开S3,灯亮且电铃响
C.只闭合S1,灯亮且电铃响
D.只闭合S2,灯亮且电铃响
7.小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中
①和③长度相等，②和③合金材料相同（夹子只能夹在接线柱上）。实验中（ ）
A.选择①和②金属线能探究导体电阻大小与材料的关系
B.电流表示数越大，表明接入电路中的金属线的电阻越大
C.探究电阻的大小是否跟导线的长度有关应选择金属线②和③
D.利用该线路板能探究电阻的大小是否跟导体的横截面积有关
8.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动。关于电路故障分析正确的是（ ）
A.灯泡L1短路 B.电流表接触不良
C.开关处短路 D.灯泡L2断路

如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为6V,当S1断开、
S2闭合时，电压表的示数为9V。则R1:R2为（ ）
A.1:2 B.2:1 C.2:3 D.3:1
10.如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的
热敏电阻，当R2的温度随环境温度降低时（ ）
A.R2的阻值变小
B.电流表的示数增大
C.电压表V1的示数增大
D.电压表V2的示数变化量与电流表示数变化量的比值不变
11.小陈同学利用如图所示的电路做“伏安法测未知定值电阻阻值”的实验，实验中该同学
填写的实验数据如表所示。下列说法正确的是（ ）
A.实验采用多次测量的方法是为了寻找普遍规律
B.连电路时滑动变阻器的滑片应置于图中的A端
C.用该电路和器材可以探究“电流与电压的关系”
D.本实验中所测定值电阻的阻值大小约为10欧
12.如图甲，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持不变.改变滑片P位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中。则（ ）
当滑片移至b端时，对应的是图乙中的B点
B.当滑片移至b端时，电路中的电流为1A
C.R3的阻值为1欧
D.电源电压为12V
二、填空题（每空2分，共20分）
劳动课上小玉学习了一道中国传统美食“拔丝地瓜”的做法。刚出锅的“拔丝地瓜”香气四溢，这是_________现象；制作“拔丝”用的糖浆，需要不断地加热，搅拌，主要是通过_________的方式改变糖浆的内能。
人们的生活处处离不开电，图中所示为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的________房间里的电视机与电灯是_________联的。
15.如图1所示电路，电源电压不变，小灯泡L正常工作时的电压为2.5V,R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V的示数变化关系如图2所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为______V,小灯泡正常工作时的电流为______A,此时滑动变阻器接入电路的阻值为_______。
图1 图2
16.一个不吸收液体的圆柱体重6N,底面积S1=2×10-3m2。如图所示，将圆柱体浸没在水中，弹簧测力计的示数为4N,圆柱体浸没在水中时受到的浮力F浮=_________N；将圆柱体竖直放在水平桌面上，求圆柱体对水平桌面的压强p=_________Pa；一个足够高的柱形容器放在水平桌面上，装入某种液体后，液体对容器底部的压强为p1。再将圆柱体缓慢地放入容器中，圆柱体始终保持竖直，松开后最终液面与圆柱体顶部的距离d=4cm,液体对客器底部的压强为p2。已知p2-p1=180P,容器底面积S2=10cm2。求容器中液体的质量为_________kg。（g取1ON/kg）
三、作图题（每题2分，共4分）
17.如图是小明同学在探究“电流与电压、电阻关系”时所连电路，其中有一根导线连错了，请在错误的导线上打“×”并画出正确的导线，并标出电压表的正负接线柱（电池组的右边是电源的正极)。
18.如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝)上的位置，A、B分别连在碳膜两端。以笔画线将图甲连在图乙所示电路中，要求顺时针转动旋片可使灯泡亮度增加。
四、实验探究题（每空2分，共26分）
19.小明用两个相同的酒精灯分别给两种不同的液体A和B加热，如图甲所示，以探究不同液体的吸热能力强弱。
(1)在两烧杯中分别装入初温相同且________相等的不同种液体；
(2)实验中，是通比较_________来间接反映不同液体吸收的热量多少。
(3)小明根据实验数据作出了A和B的温度随加热时间变化的图象如图乙，由此可见_________的比热容较大。
20.小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
(1)请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大。
(2)小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：__________________,观察小灯泡是否发光。
(3)小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的_________。
A电源和开关之间
B.开关和小灯泡之间
C.小灯泡和滑动变阻器之间
D.滑动变阻器和电源之间
21.在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路进行实验。
(1)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程。闭合开关，测得A、B、C三处的电流分别为IA、IB、IC。更换多组_________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示。
(2)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是____________(写出关系式)。
(3)小华在某次实验时，测得C处电流Ic为0.30A,观察到A处电流表指针位置如图2所示，则A处电流大小为_________A。
22.某实验小组用如图所示的电路探究电流与电阻的关系。
(1)连接电路时应的作用_________开关；滑动变阻的作用除了保护电路外，还起到_________的作用。
(2)小庆将50的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片至恰当位置，并将数据记录在上表中，换用10欧电阻后，应该使定值电阻两端的电压保持U0=_________V不变。
(3)将50的定值电阻换为10欧后，小庆和小丽对接下来的操作有不同看法：
小庆认为应先闭合开关，再将滑片向左移动，使电压表示数为U0。
小丽认为应先将滑片移到最左端，再闭合开关，然后将滑片向右移动，使电压表示数为U0。
请问你赞成谁的观点？_________并简要说明理由：___________________________。
五、计算题（共14分，其中23题6分，24题8分）
23.小宁同学学习了燃料的热值后，很想知道家中使用的天然气的热值是多少，于是，他在家里将装有2×10-3m3水的水壶放到天然气灶上去烧，如图所示，用温度计测量水从20℃加热至80℃的过程中，观察到天然气表的数字变化了0.035m3。他通过上网查阅得知天然气灶的效率约为36%。求：
(1)求水壶里水的质量；
(2)在这个过程中水吸收的热量；
(3)天然气的热值是多少J/m3。
24.如图所示的电路中，灯泡L标有“”(不考虑温度对灯泡电阻的影响)，当S1、S2、S3均闭合，滑片P滑到最左端a时、小灯泡刚好正常发光，此时电流表的示数为1.5A；当S1、S2闭合，S3断开，P滑到最右端b时，电流表示数为I,电压表为U2;当把滑片P放置正中间位置时电流表示数为I',电压表为U2',U2:U2'=4:3。求：
(1)灯泡L的电阻；
(2)R1的阻值；
(3)I:I'；
(4)闭合开关S1、S3,将电压表量程调整为“0-3V”,移动滑片P,在保证安全的前提下，求电流表示数的变化范围。
参考答案
一、选择题
填空题
扩散 热传递
开关 并联
3 0.25 2
2 3000
作图题
实验题
（1） 质量 （2）加热时间 （3）A
（1） （2） 向左移动滑片 （3）ABCD
（1）不同 （2）IA=IB+IC （3）0.8
（1） 断开 保持定值电阻两端电压不变 （2） 3 （3） 小庆，这样操作更安全。
计算题
（1）2Kg （2）5.04×105J （3）4×107J /m3
（1）24Ω （2）12Ω （3）2:3 （4）0.375A-0.5A
序号
1
2
3
4
U/V
2.0
3.0
4.0
5.0
I/A
0.20
0.32
0.38
0.48
实验序号
IA/A
IB/A
IC/A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
实验序号
电阻R/Ω
电流I/A
1
5
0.6
2
10
3
20
1
2
3
4
5
6
C
B
B
A
C
D
7
8
9
10
11
12
C
D
B
D
CD
BD
