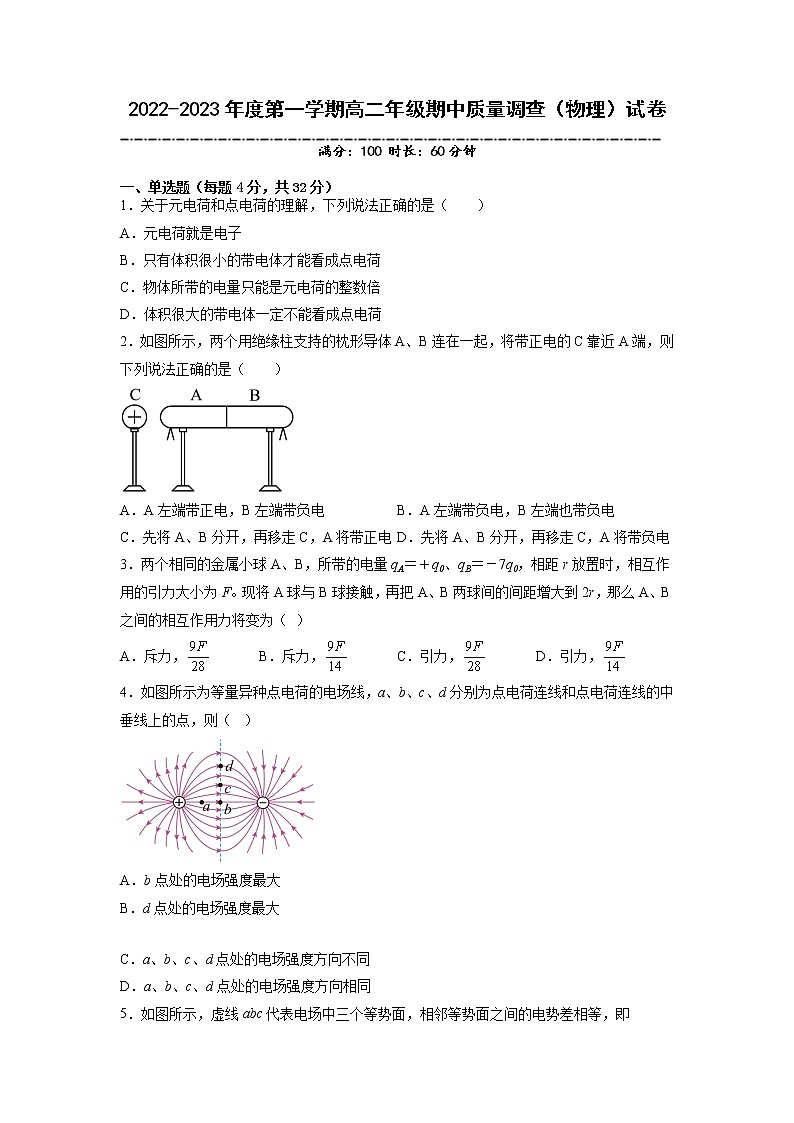

2022-2023年度第一学期高二年级期中质量调查（物理）试卷 满分：100 时长：60分钟 一、单选题（每题4分，共32分）1．关于元电荷和点电荷的理解，下列说法正确的是（　　）A．元电荷就是电子B．只有体积很小的带电体才能看成点电荷C．物体所带的电量只能是元电荷的整数倍D．体积很大的带电体一定不能看成点电荷2．如图所示，两个用绝缘柱支持的枕形导体A、B连在一起，将带正电的C靠近A端，则下列说法正确的是（　　）A．A左端带正电，B左端带负电 B．A左端带负电，B左端也带负电C．先将A、B分开，再移走C，A将带正电 D．先将A、B分开，再移走C，A将带负电3．两个相同的金属小球A、B，所带的电量qA＝＋q0、qB＝－7q0，相距r放置时，相互作用的引力大小为F。现将A球与B球接触，再把A、B两球间的间距增大到2r，那么A、B之间的相互作用力将变为（  ）A．斥力， B．斥力， C．引力， D．引力，4．如图所示为等量异种点电荷的电场线，a、b、c、d分别为点电荷连线和点电荷连线的中垂线上的点，则（   ）A．b点处的电场强度最大B．d点处的电场强度最大

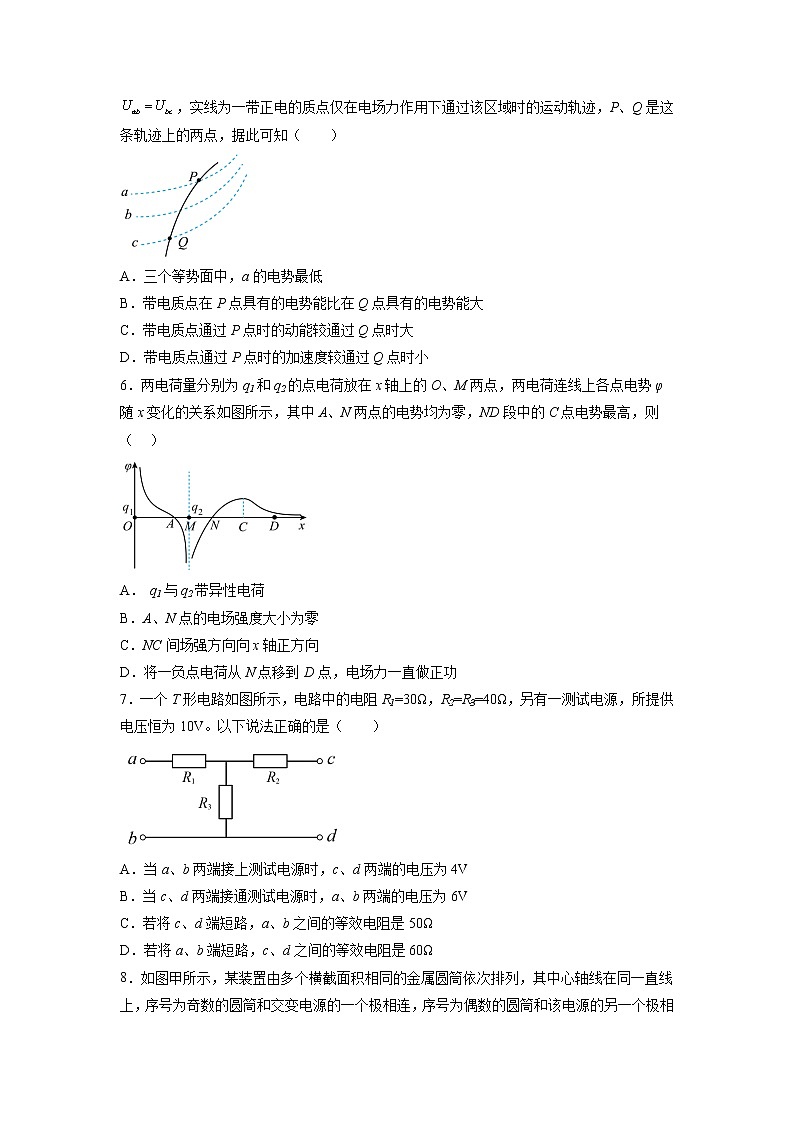

C．a、b、c、d点处的电场强度方向不同D．a、b、c、d点处的电场强度方向相同5．如图所示，虚线abc代表电场中三个等势面，相邻等势面之间的电势差相等，即，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（　　）A．三个等势面中，a的电势最低B．带电质点在P点具有的电势能比在Q点具有的电势能大C．带电质点通过P点时的动能较通过Q点时大D．带电质点通过P点时的加速度较通过Q点时小6．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势均为零，ND段中的C点电势最高，则（    ）A． q1与q2带异性电荷B．A、N点的电场强度大小为零C．NC间场强方向向x轴正方向D．将一负点电荷从N点移到D点，电场力一直做正功7．一个T形电路如图所示，电路中的电阻R1=30Ω，R2=R3=40Ω，另有一测试电源，所提供电压恒为10V。以下说法正确的是（　　）

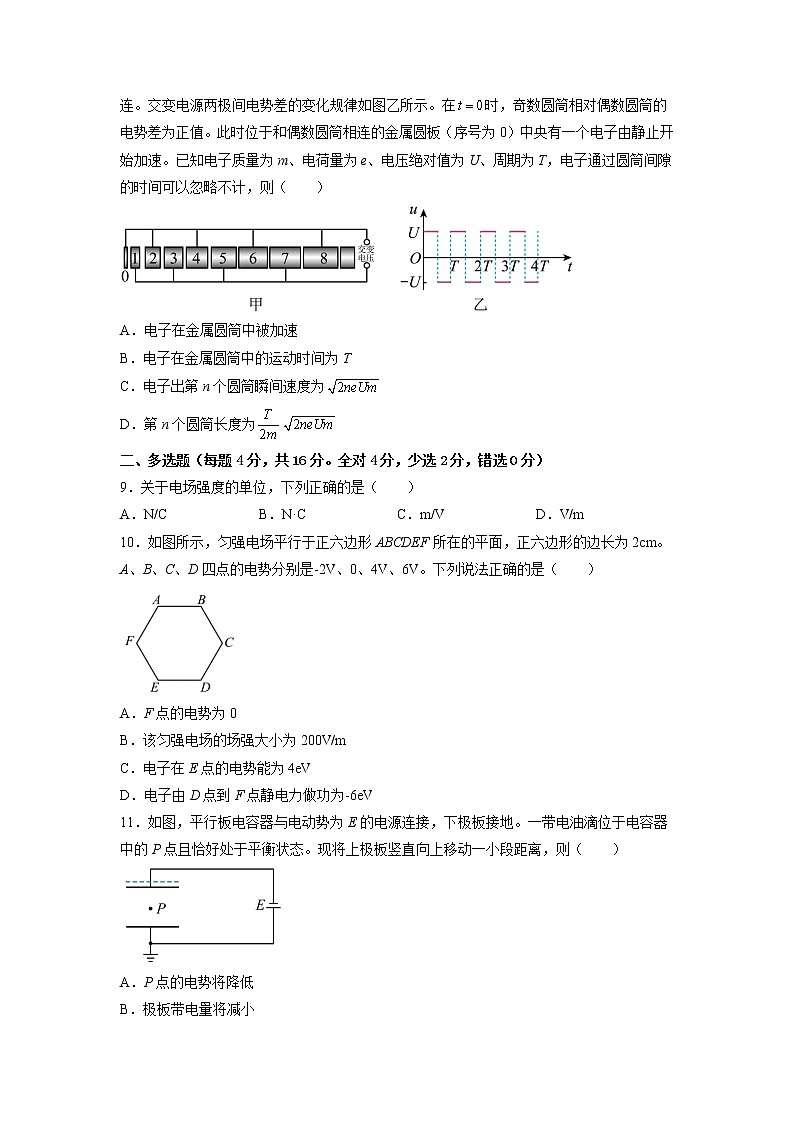

A．当a、b两端接上测试电源时，c、d两端的电压为4VB．当c、d两端接通测试电源时，a、b两端的电压为6VC．若将c、d端短路，a、b之间的等效电阻是50ΩD．若将a、b端短路，c、d之间的等效电阻是60Ω8．如图甲所示，某装置由多个横截面积相同的金属圆筒依次排列，其中心轴线在同一直线上，序号为奇数的圆筒和交变电源的一个极相连，序号为偶数的圆筒和该电源的另一个极相连。交变电源两极间电势差的变化规律如图乙所示。在时，奇数圆筒相对偶数圆筒的电势差为正值。此时位于和偶数圆筒相连的金属圆板（序号为0）中央有一个电子由静止开始加速。已知电子质量为m、电荷量为e、电压绝对值为U、周期为T，电子通过圆筒间隙的时间可以忽略不计，则（　　）A．电子在金属圆筒中被加速B．电子在金属圆筒中的运动时间为TC．电子出第n个圆筒瞬间速度为D．第n个圆筒长度为二、多选题（每题4分，共16分。全对4分，少选2分，错选0分）9．关于电场强度的单位，下列正确的是（　　）A．N/C B．N·C C．m/V D．V/m10．如图所示，匀强电场平行于正六边形ABCDEF所在的平面，正六边形的边长为2cm。A、B、C、D四点的电势分别是-2V、0、4V、6V。下列说法正确的是（　　）A．F点的电势为0B．该匀强电场的场强大小为200V/m
C．电子在E点的电势能为4eVD．电子由D点到F点静电力做功为-6eV11．如图，平行板电容器与电动势为E的电源连接，下极板接地。一带电油滴位于电容器中的P点且恰好处于平衡状态。现将上极板竖直向上移动一小段距离，则（　　）A．P点的电势将降低B．极板带电量将减小C．带电油滴将竖直向上运动D．如果带电油滴是固定在P点的，则它的电势能将增大12．如图所示的电路中，当滑动变阻器R3的滑动触点向a端移动时（　　）A．电压表的读数增大，电流表的读数减小B．电压表的读数减小，电流表的读数增大C．电阻两端的电压变大D．电源的效率变小三、实验题（每空2分，共22分）13．如图所示的电路中，小量程电流计的内阻Rg＝100Ω，满偏电流Ig＝1mA，R1＝900Ω，R2＝100Ω。（1）当S1和S2均断开时，改装成的电表是___________表，量程为___________。
（2）当S1和S2均闭合时，改装成的电表是___________表，量程为___________。14．（1）请读出下面四种仪器所显示数值，并将读数填写于对应的横线上。①游标卡尺的读数为_____________；②螺旋测微器的读数为__________；（2）在测定某金属电阻率的实验中，待测金属丝是均匀材料制成、横截面为圆形的金属丝，其直径为d，长度为L；均已测定。若待测电阻丝的电阻约为，要求测量结果尽量准确，测量范围尽量宽阔，备有以下器材：A．电池组（、内阻不计）B．安培表（内阻约为）C．安培表（内阻约为）D．电压表（0 - 9V内阻约为）E．电压表（0 - 20V内阻约为）F．滑动变阻器（允许最大电流）G．滑动变阻器（允许最大电流）H．开关、导线①上述器材中：安培表应选用的是__________；电压表应选用的是__________；滑动变阻器应选用的是___________；（只填写字母代号）②请在方框中画出你设计的实验电路图；③用实验过程中两量的物理量对应的字母表示电阻率，则该圆柱材料电阻率的表达式为____________（用d、L、U、i表示）。
四、计算题（共3题，30分）15．（8分）有一个带电荷量为q= -3×10-6C的点电荷，从某电场中的点移到点，电荷克服电
场力做的功，从点移到点，电场力对电荷做的功。（1）求、间的电势差；（2）若以为零电势点，求点和点的电势。16．（10分）如图所示的电路中，R1=2Ω，R2=6Ω，电源内阻r=1Ω，若开关闭合后通过电源的电流为3A，铭牌上标有“6V 12W”的电动机刚好正常工作，求：(1)流过R2上的电流为多少？(2)电源电动势为多少？(3)若电动机线圈电阻为r0=0.5Ω，电动机输出功率为多少?17．（12分）如图所示，电子由静止出发经过加速电场，再经偏转电场后射出电场，其中加速电压，偏转电压，偏转极板长L，相距d。电子质量m，电荷量e。（重力不计）。求：（1）电子离开加速电场时速度大小；（2）电子离开偏转电场时竖直方向发生的位移y；（3）若取走加速板，紧挨偏转电场中线左端射入初速度为的带电小球，小球质量为、带电量为q（q>0），改变偏转电场方向（上极板带负电，下极板带正电），要使小球射出偏转电场，求的范围（重力加速度为g）。
2022-2023年度第一学期高二年级期中质量调查（物理）答题纸 三、实验题（每空2分，共22分） （1）             表，                 。（2）                表，                 。（1）①_____________；②_____________。（2）①            ；            ；            。（只填写字母代号）②请在方框中画出你设计的实验电路图；       ③____________（用d、L、U、i表示）。四、计算题（共3题，30分）15．（8分）
   16．（10分）                                                         17．（12分）

高二年级期中考试参考答案：1．C【详解】A．元电荷是最小的电量单位，不是电子，选项A错误；BD．当带电体的形状、大小及电荷的分布状况对它们之间的作用力影响可以忽略时，可以看成点电荷，则体积很小的带电体不一定能看成点电荷，体积很大的带电体也不一定不能看成点电荷，选项BD错误；C．物体所带的电量只能是元电荷的整数倍，选项C正确；故选C。2．D【详解】AB．根据静电感应规律可知，A左端带负电，B右端带正电，B左端不带电，故AB错误；CD．先将A、B分开，再移走C，由于A不再与B相接触，所以A将带负电，故C错误，D正确。故选D。3．A【详解】根据库仑定律，相距r放置时，小球A、B相互作用的引力大小为将A球与B球接触，A、B两球所带电荷量相等，且电性相同，为把A、B两球间的间距增大到2r，A、B之间的相互作用力将变为两球电性相同，相互作用力为斥力。故选A。4．D【详解】AB．根据等量异种电荷的电场线分布可知，在两电荷的连线各点中，连线的中点处电场线最稀疏，在两电荷连线的中垂线上各点中，中垂线与两电荷连线的交点处电场线最密集，则说明在a、b、c、d点四点中a点处的电场强度最大，AB错误；CD．由题图可看出，a、b、c、d点处的电场线均水平向右，则a、b、c、d点处的电场强度方向相同，C错误、D正确。故选D。5．B【详解】A．由带正电的质点轨迹弯曲的方向可知，质点所受电场力方向向右下方，则电场线与等势面垂直，电场线方向向右下方，沿电场线方向电势逐渐降低，可知a的电势最高，A错误；B．正电荷在电势高的地方，电势能大，可知带电质点在P点具有的电势能比在Q点具有的电势能大，B正确；C．若带电质点沿从P点到Q点方向运动，是从高电势到低电势，电场力做正功，由动能定理可知，质点的动能增加，因此通过P点时的动能较通过Q点时小，C错误；D．由等势面越密集的地方，电场线也越密集，因此可知P点的电场线比Q点的电场线密，则有质点在P点所受的电场力比Q点所受的电场力大，由牛顿第二定律可知，带电质点通过P点时的加速度较通过Q点时大，D错误。故选B。6．A【详解】A．由图像可知，A点两侧的电势一正一负，则q1与q2带异种电荷，选项A正确；B．该图像的斜率等于场强E，可知A、N两点电场强度不为零，选项B错误；C．由图可知：N→C段中，电势升高，由沿电场线方向电势降低可知场强方向沿x轴负方向，选项C错误；D．因N→D段中，电势先升高后降低，所以场强方向先沿x轴负方向，后沿x轴正方向，则将一负点电荷从N点移到D点，电场力先做正功后负功，选项D错误。故选A。7．C【详解】A．当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压故A错误；B．当cd两端接通测试电源时，ab两端的电压等于电阻R3两端的电压故B错误；C．当cd端短路时，ab间电路的结构是，电阻R2、R3并联后与R1串联，等效电阻为故C正确；D．当ab端短路时，cd之间电路结构是，电阻R1、R3并联后与R2串联，等效电阻为故D错误。故选C。8．D【详解】A．由于金属圆筒处于静电平衡状态，圆筒内部场强为零，则电子在金属圆筒中做匀速直线运动，故A错误；B．因为电子从金属圆筒出来后要继续做加速运动，所以电子在金属圆筒中的运动时间应该为交变电源周期的一半，即，故B错误；C．由动能定理得所以电子出第n个圆筒瞬间速度为故C错误；D．因为电子在圆筒中做匀速直线运动，所以第n个圆筒长度为故D正确。故选D。9．AD【详解】AB．根据电场强度定义式可知，电场力的单位为N，电量的单位为C，所以电场强度的单位是N/C，故A正确，B错误；CD．根据U=Ed可知则单位可以为V/m，故C错误，D正确。故选AD。10．ABD【详解】A．由于与平行且相等，则有可得A正确；B．由于，可知为等势线，由几何关系可知电场方向由指向，根据可得该匀强电场的场强大小为B正确；C．由于与平行且相等，则有可得则电子在E点的电势能为，C错误；D．电子由D点到F点静电力做功为D正确。故选ABD。11．BD【详解】A．电容器的电压不变，根据可知随板间距离增加，电场强度减小，根据可知，P点与下极板间的电势差减小，板间场强方向向上，P点电势比下极板低，因此，P点的电势升高，A错误；B．根据可知随着板间距离增大，电容C减小，而电压U不变，由可知电容器的电量Q减小，B正确；C．开始时液滴处于静止状态，可知液滴带正电荷，由于板间场强减小，油滴所受电场力减小，重力不变，因此油滴将沿竖直方向向下运动，C错误；D．由P点的电势升高，油滴带正电，根据可知带电油滴的电势能将增大，D正确。故选BD。12．BD【详解】ABC．当滑动变阻器R3的滑动触点向a端移动时，R3接入电路的阻值减小，电路总电阻减小，总电流增大，电源内电压增大，路端电压U减小，即电压表的读数减小；R1两端电压增大，所以R2两端电压减小，通过R2的电流减小，又因为总电流增大，所以通过R3的电流增大，即电流表读数增大，AC错误，B正确；D．根据可知电源的效率变小，故D正确。故选BD。13．     电压     1V     电流     2mA【详解】（1）[1]由电路图可知，当S1和S2均断开时，G与R1串联，电流计G改装成电压表；[2]量程为（2）[3]由电路图可知，当S1和S2均闭合时，G与R2并联，电流计G量程扩大，电流计G改装成大量程的电流表；[4]量程为14．     （1）61.75     4.594mm(4.593mm-4.595mm)          (2)C     D     G               【详解】（1）①[1]游标卡尺的读数为61mm+15×0.05mm=61.75mm；②[2]螺旋测微器的读数为4.5mm+0.01mm×9.4mm=4.594mm；③[3][4]如图所示电压表，若其量程为15V，表中示数为7.6V；若其量程为3V，表中示数为1.52V。（2）①[5][6][7]电源电动势为10V，则电路中的最大电流不超过可知安培表应选用的是C；电压表应选用的是D；滑动变阻器要接成分压电路，则应选用阻值较小的G。 ②[8]因电压表内阻远大于待测电阻，可知要采用电流表外接电路；要使得测量范围尽量宽阔，则滑动变阻器用分压电路，则电路如图；③[9]根据可得该圆柱材料电阻率的表达式为 15．（1）200V，-100V；（2）-100V，-300V【详解】（1）电荷从A点移到B点克服电场力做功，即电场力做负功则从点移到点，电场力对电荷做的功则（2）若以为零电势点，则可得16．(1)1A ； (2)15V；(3)10W【详解】（1）由部分电路欧姆定律得，流过上的电流为（2）通过电动机的电流为干路电流的电压根据闭合电路欧姆定律得，电源的电动势（3）电动机输出功率为17．（1）；（2）；（3）【详解】（1）设电子离开加速电场时速度大小为，由动能定理得解得（2）电子在偏转电场中做类平抛运动，可分解为沿板方向的匀速直线运动和垂直板方向的匀加速直线运动。沿板方向垂直板方向 解得（3）设竖直向下为竖直方向的正方向，水平向右为水平方向的正方向；带电小球在沿着板的方向做匀速直线运动，设时间为，则若带电小球贴着下极板边缘飞出电场解得若带电小球贴着上极板边缘飞出电场解得要使小球射出偏板，的范围
