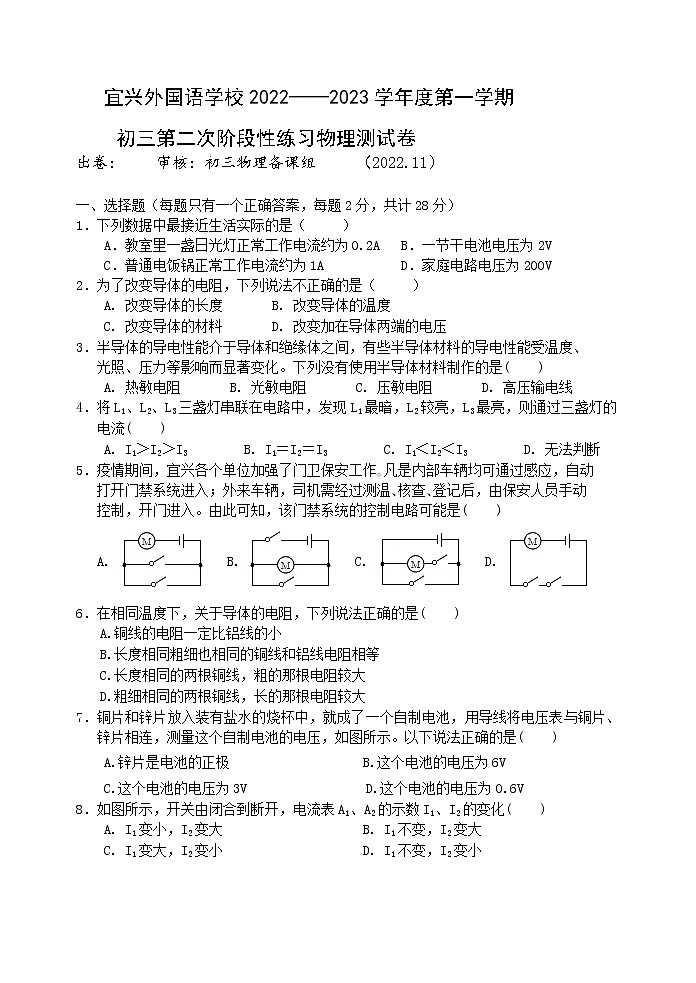

宜兴外国语学校2022——2023学年度第一学期
初三第二次阶段性练习物理测试卷
出卷： 审核：初三物理备课组 （2022.11）

一、选择题（每题只有一个正确答案，每题2分，共计28分）
1．下列数据中最接近生活实际的是（ ）
A．教室里一盏日光灯正常工作电流约为0.2A B．一节干电池电压为2V
C．普通电饭锅正常工作电流约为1A D．家庭电路电压为200V
2．为了改变导体的电阻，下列说法不正确的是（ ）
A. 改变导体的长度　 B. 改变导体的温度
C. 改变导体的材料　 D. 改变加在导体两端的电压
3．半导体的导电性能介于导体和绝缘体之间，有些半导体材料的导电性能受温度、
光照、压力等影响而显著变化。下列没有使用半导体材料制作的是(　　)
A. 热敏电阻 B. 光敏电阻 C. 压敏电阻 D. 高压输电线
4．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，L3最亮，则通过三盏灯的
电流(　　)
A. I1＞I2＞I3 B. I1＝I2＝I3 C. I1＜I2＜I3 D. 无法判断
5．疫情期间，宜兴各个单位加强了门卫保安工作｡凡是内部车辆均可通过感应，自动
打开门禁系统进入；外来车辆，司机需经过测温､核查､登记后，由保安人员手动
控制，开门进入。由此可知，该门禁系统的控制电路可能是(　　)
A. B. C. D.
6．在相同温度下，关于导体的电阻，下列说法正确的是(　　)
A.铜线的电阻一定比铝线的小
图4
B.长度相同粗细也相同的铜线和铝线电阻相等
C.长度相同的两根铜线，粗的那根电阻较大
D.粗细相同的两根铜线，长的那根电阻较大
7．铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是( )
A.锌片是电池的正极  B.这个电池的电压为6V
C.这个电池的电压为3V  D.这个电池的电压为0.6V
8．如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化(　　)
A. I1变小，I2变大 B. I1不变，I2变大
C. I1变大，I2变小 D. I1不变，I2变小


第8题

第7题
第9题






9．在如图所示的电路中，下列说法正确的是（ ）
A. 闭合S1，断开S2，L1发光，L2不发光 B. 闭合S1、S2，L1、L2都发光
C. S1、S2都断开，L1、L2都不发光 D. 闭合S2，断开S1，L1、L2都发光
10．下图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）
第10题


11．如图，灯泡L1和L2相同，电源电压保持不变，开关S由闭合到断开，电路中（ ）
A. L1变亮，电压表示数变小 B. L1变暗，电流表示数变大
C. L2亮起来，电压表示数变大 D. L2亮起来，电流表示数变小
12．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A. 0.3A，0.2A B. 0.2A，0.3A C. 0.5A，0.3A D. 0.5A，0.2A
第13题
第11题
第12题






13．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时（　 　）
A. 通过R1的电流变大 B. R1两端的电压变小
C. R2两端的电压变大 D. R2两端的电压变小
14．如图（a）所示是电阻甲和乙的I﹣U图象，（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（　 　）
A. 当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等
B. 图（b）中，当电压U为3V时，乙的电阻为5Ω
C. 图（c）中，当电压U为2V时，干路总电流为0.6A
D. 图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小
第14题
第18题








二、填空题（每空1分，共32分）
15．每个宾馆都有房卡，只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个　　　　，房间里的电灯、电视、空调等用电器是　 　联在电路中的。
16． 一批小彩灯正常工作时电压是6.3V，应将________只小彩灯________联在家庭电路中，小彩灯才能正常工作．
17．某段金属丝两端的电压为6V时，通过的电流为0.3A；当该金属丝两端的电压降为3V时，通过的电流为　　　　A；当该金属丝两端的电压降为0V时，它的电阻为　　　　Ω。
18．电光源的发明，照亮了人类生活的每一个角落。图甲所示的白炽灯发光时，利用电流的热效应，使灯丝达到白炽状态而发光，把　　　　能转化为 能和 能，但发光效率仅8%，更多能量都以内能的形式散失到周围环境中。现在用来照明的白炽灯已被图乙所示节能、环保的LED灯所替代，一只额定功率为12W的 LED灯亮度相当于一只额定功率为100W的白炽灯亮度。LED灯主要是用_________________(选填“纳米材料”“超导材料”或“半导体材料”)制成的。
19．如图，电源电压保持不变，闭合开关S1后，再闭合开关S2，电压表的示数将_______
第19题
第20题
第21题
（选填“变大”“不变”或“变小”），灯泡L1的亮度将___________（选填“变亮”
“不变”或“变暗”）。






20．如图所示，在探究串联电路电压关系的实验中，小磊同学先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那段导线改接到C点，电压表的示数为3V。已知R1=5Ω，则电阻R2两端的电压为　　 V，通过R2的电流为　　A。如果他保持电压表接B点不动，将电压表接A点的那段导线改接到C点，这种接法是错误的，理由是　　 　　　。
21．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”）。
22．两个分别标有“10Ω　1A”和“20Ω　0.6A”的定值电阻，将它们串联起来使用时，总电阻为　　　Ω，电源电压最多为　　　V；若将它们并联时，干路电流最大是
　 　　A。
23．随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在滑杆的一端．从油量表(用电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将________(变大/不变/变小)，电流表的示数将________(变大/不变/变小)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在________（选填“R0”或“R”）元件两端．
第23题
第24题
第25题






24．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。
（1）起爆前，定时开关S是________的。（选填“闭合”或“断开”）
（2）电路中要安装一个灯泡，在起爆前起到_____________的作用。
（3）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为
使引爆装置停止工作，拆弹专家应在图中_______(a/b)处剪断导线．拆除前起爆器上
________(有/没有)电流通过．
25．如图（a）所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的“U-I”关系图像如图(b)所示．图线________（甲/乙）是电阻R1的“U-I”关系图像；电源电压为________V；电阻R1阻值为________Ω；滑动变阻器R2的最大阻值为________Ω；变阻器滑片在中点时，电压表V2示数为________V.

三、解答题（共40分）
26．（2分）在如图所示电路的“○”内填上适当的电表符号。要求：当开关S闭合时，
电路连接正确。






27． （4分）在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路
进行实验。
图1
图2




实验序号
IA /A
IB /A
IC /A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38



（1）连接电路时，开关应处于______状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为IA 、IB、IC。更换多组______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是____________
（写出关系式）；
（4）小华在某次实验时，测得C处电流IC为0.30 A，观察到A处电流表指针位置如图2所示，则A处电流大小为______A。
28．（4分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。









（1）实验中通过观察_______________比较电阻丝电阻的大小。
（2）实验中采用的研究方法是______________和转换法。

（3）分别将编号为___________两根电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
（4）分别将编号为C、D两根电阻丝接入电路进行实验，其得到的实验结论被实际应用到了以下________（A/B/C）元件的工作原理中。
A.电压表 B.电流表 C.滑动变阻器

29．（5分）图甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用5Ω、10Ω、15Ω的定值电阻进行探究。









（1）请用笔画线代替缺少的2根导线，将图甲的电路连接完整（要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大）。
（2）正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数。可能的故障是定值电阻R________（选填“断路”或“短路”）；排除故障，缓慢移动滑片P到某位置时。电压表的示数如图乙所示，为______V。
（3）将不同小组的数据汇总后，得到表的数据，分所可得：在电阻一定的情况下，通过导体的电流和导体两端的电压成______比。
R1
5Ω
R2
10Ω
R3
15Ω
U/V
0.8
1.0
1.5
2.0
U/V
1.2
1.8
2.2
2.6
U/V
1.5
1.8
2.1
2.4
I/A
0.16
0.20
0.30
0.40
I/A
0.12
0.18
0.22
0.26
I/A
0.10
0.12
0.14
0.16

30．（8分）在测量电阻的实验中：
（1）小明设计的测量电路如图甲所示，待测电阻Rx约为10Ω.
小明在测量小灯泡电阻的实验中，用标有“20Ω 2A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压（小灯正常工作时的电压）为2.5V的小灯泡，进行实验。


①根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整。
②小明连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_______________________________________。
③排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示。小明要继续测量小灯泡正常发光时的电阻，接下来的操作是___________________________，
当电压表示数为2.5V时，记录电流表示数如图丙所示，此时小灯泡的电阻值为
______Ω（保留1位小数）。
次数
电压U/V
电流I/A
电阻R/Ω
1
1.2
0.22

2
2.2
0.28

3
2.5



图丁

（2）小林设计的测量另一个待测电阻Rx'阻值的电路如上图所示。
① 他的测量步骤如下：
第1步：将Rx'接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置此时电压表的示数如图丁所示，示数为________V;断开开关S，移去Rx'。
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置
不变，调节电阻箱使电压表的示数仍如图丁所示，此时电阻箱接入电路中的阻值R=40Ω，则小林测得Rx'的阻值为________Ω.
② 在第2步中，若小林无意中将滑动变阻器的滑片P向左移了少许，则他测得Rx'的阻值将偏____，设滑片P的左移使滑动变阻器接入电路的阻值减小了2Ω，则小清测得Rx'的阻值为________Ω.

31．（7分）小明在“探究电流与电阻关系”的实验中，所用电源电压为3V，定值电阻
的阻值分别为5Ω、10Ω、15Ω、20Ω。
（1）小明将5Ω的定值电阻接入图甲电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示数________（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连错，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确；







（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为______V；
（3）小明将5Ω和10Ω电阻分别接入电路，并将电压表示数调到所控制的电压时，两次实验，电路中电流之比为________；
（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为______Ω；
（5）通过实验探究，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻成______比；

32．（4分）如图所示，电源电压不变，R2的电阻为40Ω，
闭合开关后，电压表的示数为2V，电流表的示数为0.1A 。
求：（1）R1的电阻； （2）电源电压。





33．（6分）如图所示是一个灯泡和一个定值电阻的
I-U图象，根据图象所给信息计算：
（1）如果将灯泡和定值电阻串联，接在恒定电压为
6V的电源两端，此时灯泡中电流为 A ，
定值电阻的电阻为 Ω。
（2）如果将灯泡和定值电阻并联，接在恒定电压为
6V的电源两端，求：①此时干路中电流多大？
②此时灯泡电阻多大？



宜兴外国语学校2022——2023学年度第一学期
初三第二次阶段性练习物理测试答题卷
一、选择题(每小题2分，共28分)
题号
1
2
3
4
5
6
7
8
9[XXK]
10
11
12
13
14
答案















二、填空题（每空1分，共32分）
15．　　　　，　 　 16．　　　　，　 　
17．　　　　，　　　　 18．　　　　，　　　　，　　　　，　　 　　
19．　　　　，_________ 20．　　 ，　 　，　　 　　　
21．　　　　，　 　　　 22．　　　　，　　　　，　　　　
23．________，________，________
24．（1）　　　　（2）　　　　 （3）　　　　，　　　　
25．　　　　， 　　　　，　　　　，　　　　，　　　　

三、解答题（共40分）
26．（2分）在如图所示电路的“○”内
填上适当的电表符号。要求：
当开关S闭合时，电路连接正确。
27.（1）　　　　（2）　　　　（3）　　　　 （写出关系式）（4）　　　　
28．（1）　 　　　（2）　　 　　（3）　　 　 　（4）　 　 　 　
第29题
第30题










29．（1）请用笔画线代替缺少的2根导线，将图甲的电路连接完整（要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大）。
（2）　　　　，　　　　 （3）　　　　
30．（1）①根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整。

②　　　　 。
③　　　　 ，　　　　。
（2） ①　　　　，　　　　
②　　　　，　　　　
31．（1）　　　　
经检查发现电路中有一根导线连错，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确







（2）　　　　 （3）　　 　　（4）　　 　　（5）　 　　　

32．求：（1）R1的电阻； （2）电源电压。






31． （1）　　　　，　　　　
（2）如果将灯泡和定值电阻并联，接在恒定电压为
6V的电源两端，
求：①此时干路中电流多大？
②此时灯泡电阻多大？

宜兴外国语学校2022——2023学年度第一学期
初三第二次阶段性练习物理测试答案
一 选择题(每小题2分，共28分)
题号
1
2
3
4
5
6
7
8
9[XXK]
10
11
12
13
14
答案
A
D
D
B
A
D
D
D
D
A
D
A
D
B

二、填空题（每空1分，共32分）
15．　开关　，　 并 16．　35 　，　 串
17．　0.15　，　 20 　 18．　电　　，　 内 　，　 光 　，　半导体材料 　　
19．　不变　， 不变 20．　2 ，0.2 ，　电流表正负接线柱接反　　
21．　导体　，　 亮 　 22．　30　，　18　，　1.5　
23．___变大___，___变小___，__R0___
24．（1）　闭合　（2）　保护电路 （3）　a　，　没有
25．　乙　， 　12　，　10　，　30　，　7.2　
V

三、解答题（共40分）
A
26．（2分）在如图所示电路的“○”内
填上适当的电表符号。要求：
当开关S闭合时，电路连接正确。
27.（1）　断开　（2）　不同　（3）　IA =IB+IC （写出关系式）（4）　0.8　
28．（1）　小灯亮度　（2）　控制变量法　（3）　A、B　（4）　 C 　
第30题
第29题










29．（1）请用笔画线代替缺少的2根导线，将图甲的电路连接完整（要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大）。
（2）　断路　，　1.8　 （3）　正　
30．（1）①根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整。
②　连接电路时开关未断开 。
③　将（滑动变阻器）滑片P向左移动 ，　8.3　。
（2） ①　2　　，　　40
②　小　　，　 36　
31．（1）　不变　
经检查发现电路中有一根导线连错，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确







（2）　1.5　 （3）　2:1　（4）　20　（5）　反　　

32．求：（1）R1的电阻； （2）电源电压。
解：（1）R1 = U1/I1 = 2V/0.1A = 20Ω （2’）
（2）U2 = I2R2 = IR2 = 0.1A×40Ω = 4V （1’）
U = U1+U2 = 2V+4V = 6V （1’）



32． （1）　0.2　，　24　
（2）如果将灯泡和定值电阻并联，接在恒定电压为
6V的电源两端，
求：①此时干路中电流多大？
②此时灯泡电阻多大？
解：①I= IR+IL = 0.25A+0.5A = 0.75A （2’）
②RL = UL/IL = 6V/0.5A = 12Ω （2’）
