人教版九年级全册第1节 家庭电路优秀课时作业

这是一份人教版九年级全册第1节 家庭电路优秀课时作业，共4页。试卷主要包含了1 s 以上时会自动切断电路等内容，欢迎下载使用。

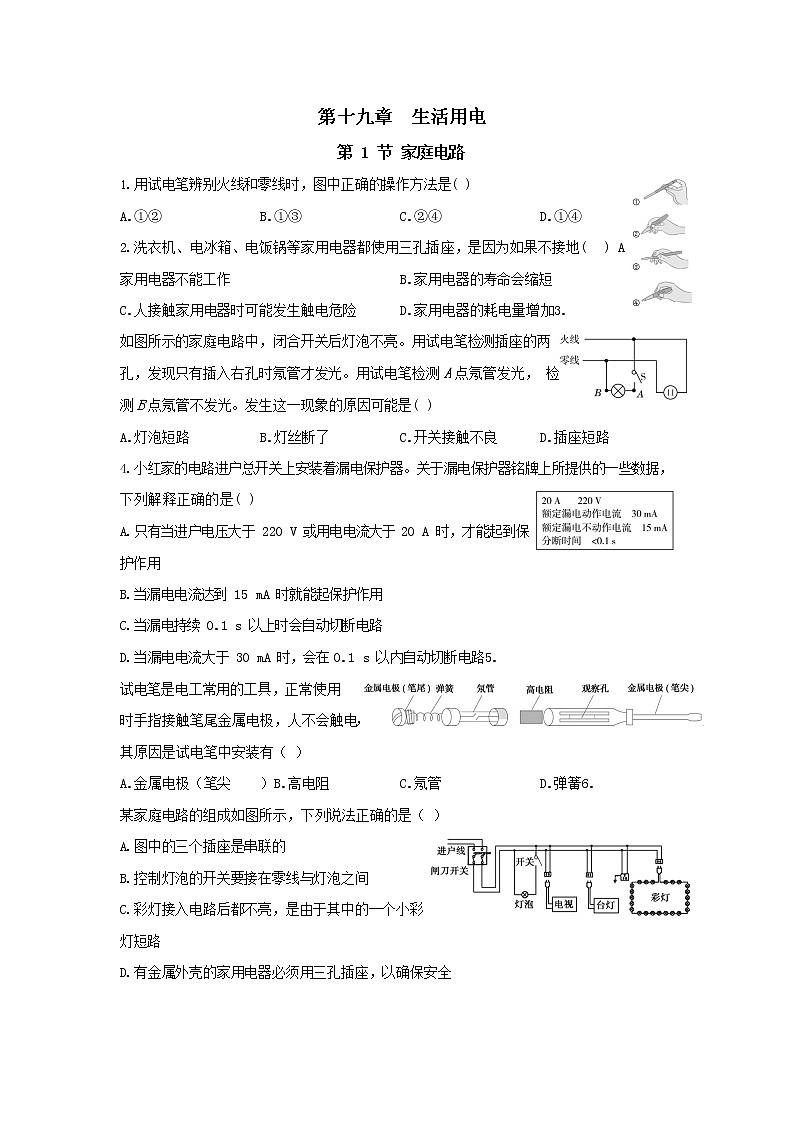

用试电笔辨别火线和零线时，图中正确的操作方法是( )
A.①②B.①③C.②④D.①④

洗衣机、电冰箱、电饭锅等家用电器都使用三孔插座，是因为如果不接地( ) A.家用电器不能工作B.家用电器的寿命会缩短
C.人接触家用电器时可能发生触电危险D.家用电器的耗电量增加3.如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测 A 点氖管发光， 检测 B 点氖管不发光。发生这一现象的原因可能是( )
A.灯泡短路B.灯丝断了C.开关接触不良D.插座短路
小红家的电路进户总开关上安装着漏电保护器。关于漏电保护器铭牌上所提供的一些数据， 下列解释正确的是( )
只有当进户电压大于 220 V 或用电电流大于 20 A 时，才能起到保护作用
当漏电电流达到 15 mA 时就能起保护作用
当漏电持续 0.1 s 以上时会自动切断电路
当漏电电流大于 30 mA 时，会在 0.1 s 以内自动切断电路5.试电笔是电工常用的工具，正常使用
，
时手指接触笔尾金属电极，人不会触电其原因是试电笔中安装有（ ）
A.金属电极（笔尖）B.高电阻C.氖管D.弹簧6.某家庭电路的组成如图所示，下列说法正确的是（ ）
图中的三个插座是串联的
控制灯泡的开关要接在零线与灯泡之间
彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
有金属外壳的家用电器必须用三孔插座，以确保安全

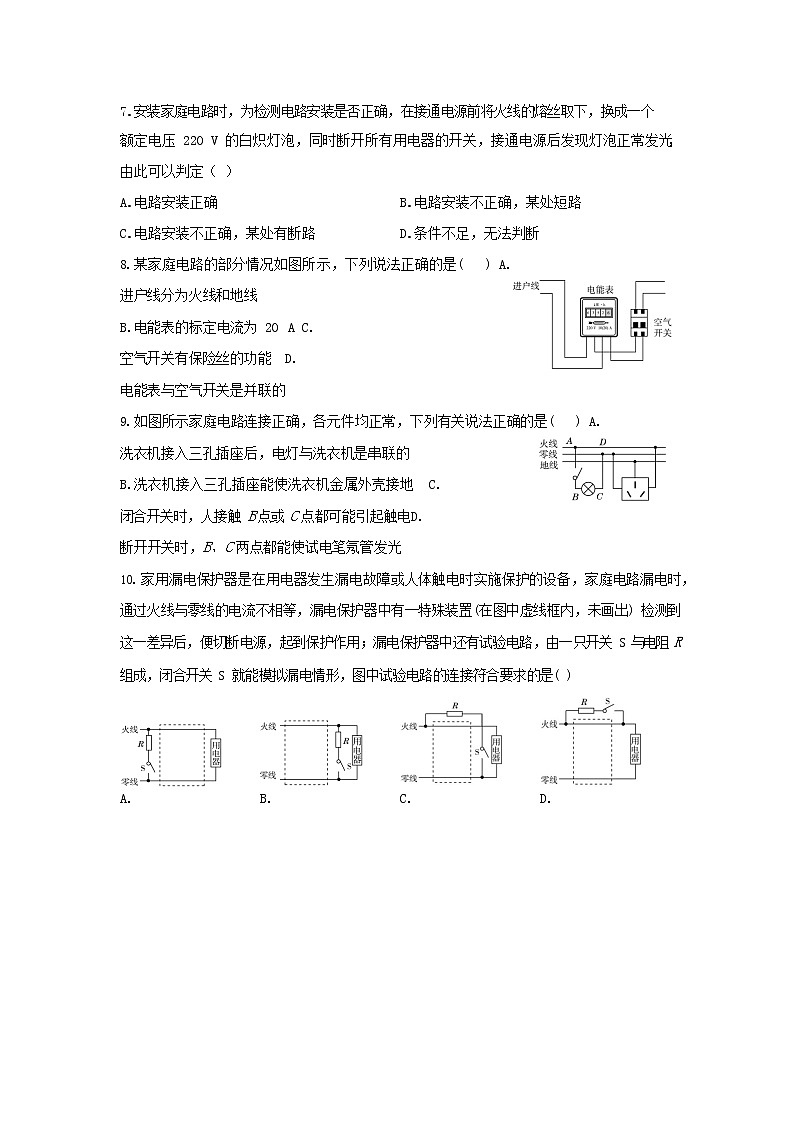

7.安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个
额定电压 220 V 的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光
，
D.条件不足，无法判断
C.电路安装不正确，某处有断路
B.电路安装不正确，某处短路

A.电路安装正确
由此可以判定（ ）
某家庭电路的部分情况如图所示，下列说法正确的是( ) A.进户线分为火线和地线
B.电能表的标定电流为 20 A C.空气开关有保险丝的功能 D.电能表与空气开关是并联的
如图所示家庭电路连接正确，各元件均正常，下列有关说法正确的是( ) A.洗衣机接入三孔插座后，电灯与洗衣机是串联的
B.洗衣机接入三孔插座能使洗衣机金属外壳接地 C.闭合开关时，人接触 B 点或 C 点都可能引起触电D.断开开关时，B、C 两点都能使试电笔氖管发光
家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出) 检测到这一差异后，便切断电源，起到保护作用；漏电保护器中还有试验电路，由一只开关 S 与电阻 R 组成，闭合开关 S 就能模拟漏电情形，图中试验电路的连接符合要求的是( )
A. B. C. D.

参考答案
D
解析:试电笔是辨别家庭电路中火线与零线的工具。在使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体。正确使用方法为①④。
C
解析:三孔插座上边的孔是接地的，如果洗衣机、电冰箱、电饭锅等家用电器外壳带了电， 电流通过地线流入大地，这样就可以避免人接触这些家用电器时发生触电事故，故 C 选项正确。
B
解析:用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明火线未断开，且插座正常，试电笔检测 A 点氖管发光，检测 B 点氖管不发光，说明开关良好，C 选项错误；如果灯泡或插座短路，会造成电流过大，电路中的熔断器会切断电路，使火线和零线断开，A 和 D 选项均错误；闭合开关后灯泡不亮的原因应是灯丝断了，故 B 选项正确。
D
解析:对于漏电保护器的铭牌上数据的含义我们要理解，铭牌上会标有：工作电流与电压、漏电动作电流、漏电不动作电流、漏电分断时间等。本题中当漏电电流达到 30 mA 时，漏电保护器开关会自动切断电路；当漏电电流≤15 mA 时，则漏电保护器开关不会切断电路；该漏电保护器的额定最大电流为 20 A，额定电压为 220 V；漏电保护器自动切断电路的时间小于 0.1 s，故选 D。
B
解析:由试电笔的结构可知，试电笔中的高电阻、氖管、弹簧、金属电极是串联的；其中，
高电阻的阻值很大，在电压相同的情况下，根据公式? = ?可知，此时电流很小，所以高电
?
阻的作用是减小电路中的电流，对人起保护作用。故选 B。6.D
解析:家庭电路中各用电器之间工作时互不影响，在同时工作时，应处于并联状态，故各插座应并联；控制灯泡的开关应接在火线上，如果两个位置颠倒，断开开关后人直接接触灯泡会有电流通过灯泡和人体，造成触电；小彩灯之间是串联，如果一个小彩灯短路，其他的彩灯仍然发光；有金属外壳的家用电器必须使用三孔插座，当金属外壳带电时，可以将电流导入大地，防止人发生触电事故。故选 D。
B
解析:将额定电压 220 V 的“校验灯”接在保险丝的两个接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路。白炽灯能正常发光，说明白炽灯得到了 220 V 的电压，该支路是发生了短路。故选 B。
C
解析:进户线分为火线和零线，A 选项错误；电能表的标定电流为 10 A，额定最大电流为 20 A，B 选项错误；空气开关起保护电路的作用，有保险丝的功能，C 选项正确；电能表与空气开关是串联的，D 选项错误。
B
解析:在家庭电路中，洗衣机接入三孔插座后，洗衣机与其他用电器是并联的，A 选项错误； 家用电器的接地线与金属外壳相连接，而三孔插座中的接地线与大地相连接，当三脚插头插入三孔插座中时，相当于金属外壳与大地相连接，B 选项正确；闭合开关时，人接触 B 点， 人体夹在火线和大地之间，会发生触电事故，人接触 C 点，人体和 C、D 间的导线并联在电路中，人体的电阻很大，人体被短路，几乎没有电流从人体通过，不会发生触电事故，故C 选项错误；断开开关时，B 与 C 均与火线断开，试电笔均不能发光，故D 选项错误。
C
解析:A、B 选项中，开关 S 闭合后，通过火线与零线的电流都相等，漏电保护器不发挥作用， 故 A、B 选项错误；C 选项中，开关S 闭合后，将 R 的一端接在漏电保护器之前另一端接在漏电保护器之后，通过漏电保护器的火线与零线的电流不相等，此时漏电保护器切断电源， 保证电路安全，故C 选项正确；D 选项中，开关 S 闭合后，电阻 R 两端都接在火线上，被短路，没有电流通过，通过火线与零线的电流相等，漏电保护器不发挥作用，故 D 选项错误。
