人教版九年级全册第2节 电生磁精品当堂检测题

这是一份人教版九年级全册第2节 电生磁精品当堂检测题，共4页。试卷主要包含了小磁针静止后指向正确的是等内容，欢迎下载使用。

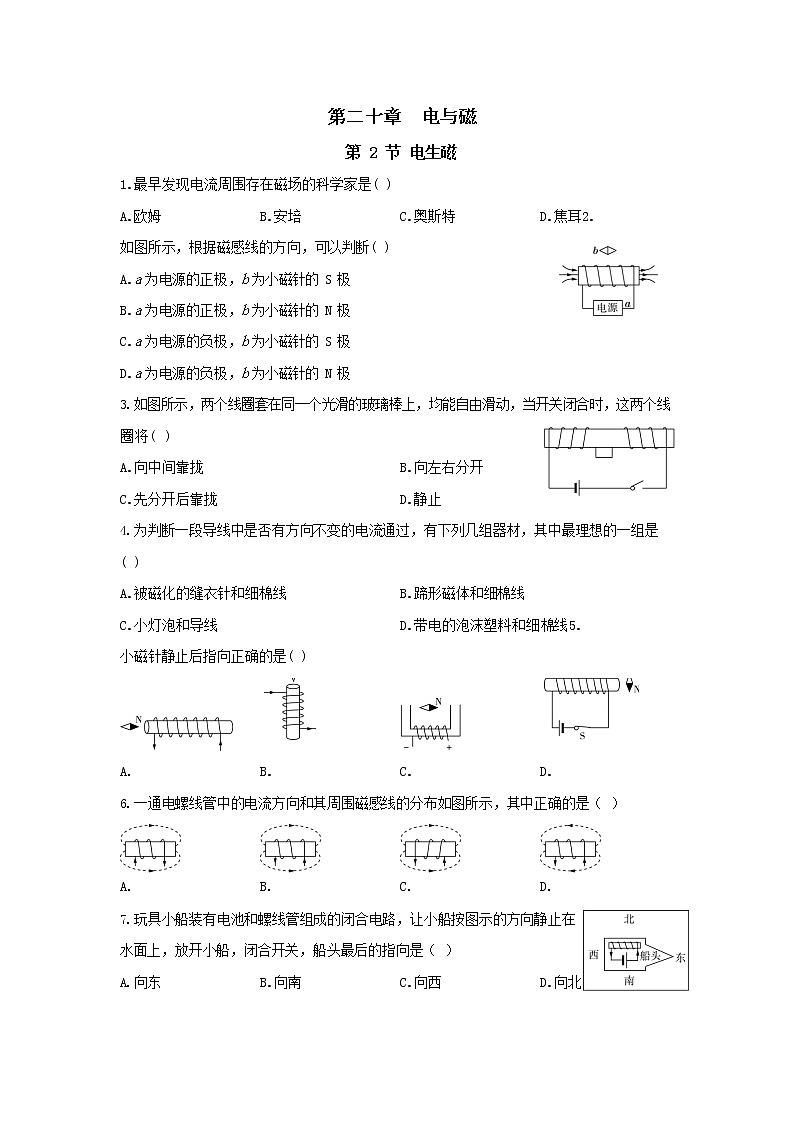

1.最早发现电流周围存在磁场的科学家是( )
A.欧姆B.安培C.奥斯特D.焦耳2.如图所示，根据磁感线的方向，可以判断( )
A.a 为电源的正极，b 为小磁针的 S 极
B.a 为电源的正极，b 为小磁针的 N 极
C.a 为电源的负极，b 为小磁针的 S 极
D.a 为电源的负极，b 为小磁针的 N 极
如图所示，两个线圈套在同一个光滑的玻璃棒上，均能自由滑动，当开关闭合时，这两个线圈将( )
A.向中间靠拢B.向左右分开
C.先分开后靠拢D.静止
为判断一段导线中是否有方向不变的电流通过，有下列几组器材，其中最理想的一组是( )
A.被磁化的缝衣针和细棉线B.蹄形磁体和细棉线
C.小灯泡和导线D.带电的泡沫塑料和细棉线5.小磁针静止后指向正确的是( )

A.B.C.D.
一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（ ）
A. B. C. D.
玩具小船装有电池和螺线管组成的闭合电路，让小船按图示的方向静止在水面上，放开小船，闭合开关，船头最后的指向是（ ）
向东B.向南C.向西D.向北

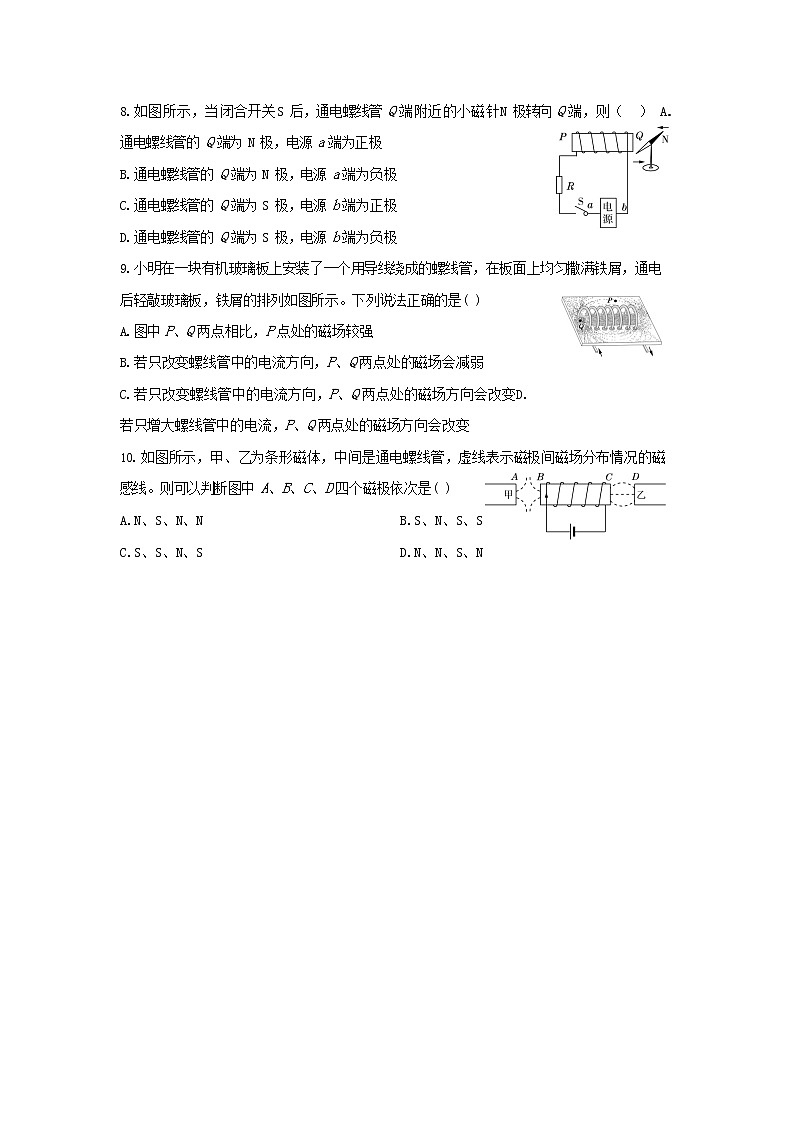

如图所示，当闭合开关S 后，通电螺线管 Q 端附近的小磁针N 极转向 Q 端，则（ ） A.通电螺线管的 Q 端为 N 极，电源 a 端为正极
通电螺线管的 Q 端为 N 极，电源 a 端为负极
通电螺线管的 Q 端为 S 极，电源 b 端为正极
通电螺线管的 Q 端为 S 极，电源 b 端为负极
小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。下列说法正确的是( )
图中 P、Q 两点相比，P 点处的磁场较强
若只改变螺线管中的电流方向，P、Q 两点处的磁场会减弱
若只改变螺线管中的电流方向，P、Q 两点处的磁场方向会改变D.若只增大螺线管中的电流，P、Q 两点处的磁场方向会改变
如图所示，甲、乙为条形磁体，中间是通电螺线管，虚线表示磁极间磁场分布情况的磁感线。则可以判断图中 A、B、C、D 四个磁极依次是( )

A.N、S、N、NB.S、N、S、S
C.S、S、N、SD.N、N、S、N

参考答案
C
解析:欧姆总结出了欧姆定律，A 选项错误；安培总结出了安培定则，B 选项错误；奥斯特最早发现电流周围存在磁场，C 选项正确；焦耳总结出了焦耳定律，D 选项错误。
D
解析:由磁感线的特点“在磁体外部，磁感线从 N 极出发回到 S 极”可知，通电螺线管的右端为 N 极，左端为 S 极。由安培定则可知，电流由通电螺线管的左侧流入，则电源左端为正极，右端为负极，所以 a 端为电源的负极。由异名磁极相互吸引可知，小磁针的右端为 S 极，左端为N 极，所以 b 端为小磁针的 N 极。故选D。
B
解析:绕在玻璃棒上的线圈可分为左、右两部分，右侧线圈中电流方向从外部看向上，根据安培定则可知，右侧线圈左端为 N 极，同理，左侧线圈右端为 N 极，因为中间相邻的磁极为同名磁极，所以会相互排斥，因此两个线圈会向左右分开，故 B 选项正确。
A
解析:用细棉线悬吊被磁化的缝衣针相当于可以自由转动的小磁针，通电导线周围存在磁场， 磁场的基本性质是对放入其中的磁体产生力的作用，所以把缝衣针放到导线周围，若发现它旋转且旋转一定角度后静止，则说明导线中有电流通过且方向不变。故选 A。
C
解析:A 选项中，通电螺线管的左端是 N 极，根据磁极间的相互作用规律可知，A 选项中的小磁针指向错误；B 选项中，通电螺线管的上端是 S 极，根据磁极间的相互作用规律可知，B 选项中的小磁针指向错误；C 选项中，通电螺线管的左端为 N 极，右端为S 极，根据磁极间的相互作用规律可知，C 选项中的小磁针指向正确；D 选项中，通电螺线管的右端为 N 极， 根据磁极间的相互作用规律可知，D 选项中的小磁针指向错误。
B
解析:用安培定则判断 A 图，该螺线管的右端是 N 极，左端是 S 极，磁感线的方向错误，故 A 错误；用安培定则判断B 图，该螺线管的左端是 N 极，右端是 S 极，磁感线的方向正确， 故 B 正确；用安培定则判断 C 图，该螺线管的右端是 N 极，左端是 S 极，磁感线的方向错误， 故 C 错误；用安培定则判断 D 图，该螺线管的左端是 N 极，右端是 S 极，磁感线的方向错误， 故 D 错误。
B
解析:通电螺线管外部的磁场形状和条形磁体的磁场形状一样，具有两个磁极，即 N、S 极。当把玩具小船装有电池和螺线管组成的电路闭合后，通电螺线管周围有了磁场，由于受到地磁场的作用，通电螺线管要自由转动，最终S 极指南，N 极指北，根据安培定则可以判断出船头一端是通电螺线管的S 极，所以船头最后的指向是向南。故选B。
C
解析:通电螺线管 Q 端附近的小磁针N 极转向 Q 端，说明了 Q 端对小磁针 N 极有吸引力，根据异名磁极相互吸引可知通电螺线管的 Q 端为 S 极；再根据安培定则可以判断出电源 a 端为负极，电源 b 端为正极。故选 C。
C
解析:由题图可知，Q 点铁屑分布比较稠密，P 点铁屑分布比较稀疏，说明 Q 点磁场较强，故 A 选项错误；改变螺线管中的电流方向，就会改变螺线管磁场的方向，而不能改变磁场的强弱，故 B 选项错误，C 选项正确；如增大螺线管中的电流，通电螺线管产生的磁场会增强， 但磁场方向不会改变，故D 选项错误。
D
解析:由安培定则可判断通电螺线管的 B 端为 N 极，C 端为S 极。由甲条形磁体的 A 端与通电螺线管的 B 端之间的磁感线分布可知，A 端为N 极；由乙条形磁体的 D 端与通电螺线管的C 端之间的磁感线分布可知，D 端为N 极。故D 选项正确。
