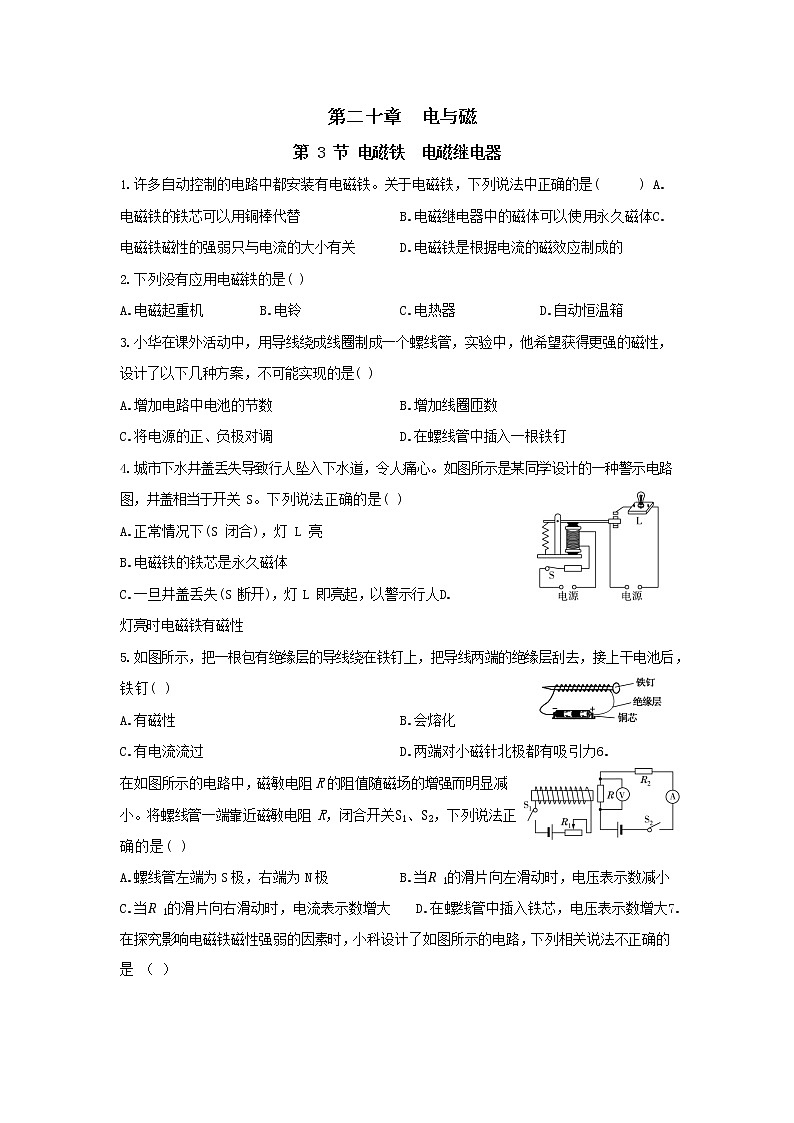

    20.3《电磁铁  电磁继电器》同步练习(含答案)01

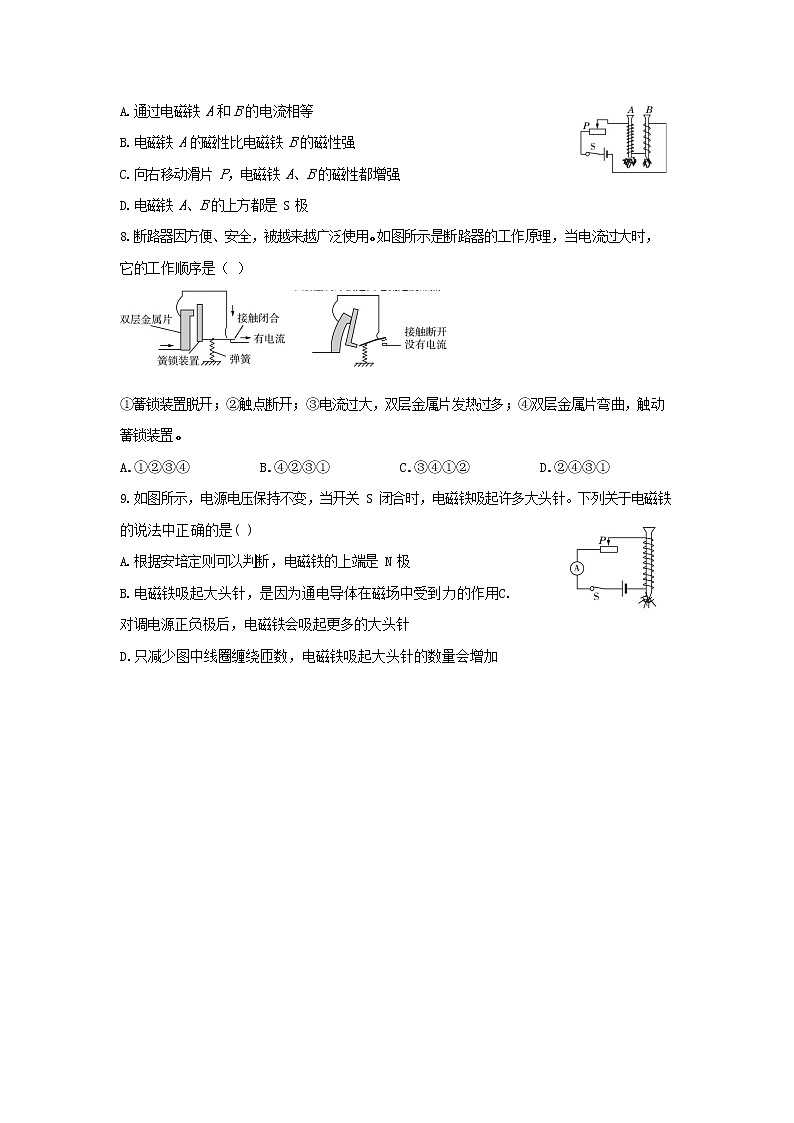

    20.3《电磁铁  电磁继电器》同步练习(含答案)02
    还剩2页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中物理人教版九年级全册第3节 电磁铁 电磁继电器精品同步达标检测题

    展开
    这是一份初中物理人教版九年级全册第3节 电磁铁 电磁继电器精品同步达标检测题,共4页。

    许多自动控制的电路中都安装有电磁铁。关于电磁铁,下列说法中正确的是( ) A.电磁铁的铁芯可以用铜棒代替B.电磁继电器中的磁体可以使用永久磁体C.电磁铁磁性的强弱只与电流的大小有关D.电磁铁是根据电流的磁效应制成的
    下列没有应用电磁铁的是( )
    A.电磁起重机B.电铃C.电热器D.自动恒温箱
    小华在课外活动中,用导线绕成线圈制成一个螺线管,实验中,他希望获得更强的磁性, 设计了以下几种方案,不可能实现的是( )
    A.增加电路中电池的节数B.增加线圈匝数
    C.将电源的正、负极对调D.在螺线管中插入一根铁钉
    城市下水井盖丢失导致行人坠入下水道,令人痛心。如图所示是某同学设计的一种警示电路图,井盖相当于开关 S。下列说法正确的是( )
    A.正常情况下(S 闭合),灯 L 亮B.电磁铁的铁芯是永久磁体
    C.一旦井盖丢失(S 断开),灯 L 即亮起,以警示行人D.灯亮时电磁铁有磁性
    如图所示,把一根包有绝缘层的导线绕在铁钉上,把导线两端的绝缘层刮去,接上干电池后,铁钉( )
    A.有磁性B.会熔化
    C.有电流流过D.两端对小磁针北极都有吸引力6.在如图所示的电路中,磁敏电阻 R 的阻值随磁场的增强而明显减
    小。将螺线管一端靠近磁敏电阻 R,闭合开关S1、S2,下列说法正确的是( )
    A.螺线管左端为S 极,右端为 N 极B.当?1的滑片向左滑动时,电压表示数减小C.当?1的滑片向右滑动时,电流表示数增大 D.在螺线管中插入铁芯,电压表示数增大7.在探究影响电磁铁磁性强弱的因素时,小科设计了如图所示的电路,下列相关说法不正确的 是 ( )

    通过电磁铁 A 和 B 的电流相等
    电磁铁 A 的磁性比电磁铁 B 的磁性强
    向右移动滑片 P,电磁铁 A、B 的磁性都增强
    电磁铁 A、B 的上方都是 S 极
    断路器因方便、安全,被越来越广泛使用。如图所示是断路器的工作原理,当电流过大时, 它的工作顺序是( )

    ①簧锁装置脱开;②触点断开;③电流过大,双层金属片发热过多;④双层金属片弯曲,触动簧锁装置。
    A.①②③④B.④②③①C.③④①②D.②④③①
    如图所示,电源电压保持不变,当开关 S 闭合时,电磁铁吸起许多大头针。下列关于电磁铁的说法中正确的是( )
    根据安培定则可以判断,电磁铁的上端是 N 极
    电磁铁吸起大头针,是因为通电导体在磁场中受到力的作用C.对调电源正负极后,电磁铁会吸起更多的大头针
    D.只减少图中线圈缠绕匝数,电磁铁吸起大头针的数量会增加

    参考答案
    D
    解析:电磁铁是在通电螺线管中插入铁芯,通过铁芯被磁化来增强磁场,同时利用了铁芯在螺线管通电时有磁性,断电后无磁性的性质,所以铁芯不能用铜棒来代替,故 A 选项错误; 电磁继电器是利用电磁铁来控制电路的一种开关,主要利用了电磁铁的磁性有无可以用电路的通断来控制的特点,所以不能使用永久磁体,故 B 选项错误;电磁铁磁性的强弱与电流的大小、线圈的匝数等因素有关,故 C 选项错误;电磁铁是插入铁芯的螺线管,是根据电流的磁效应制成的,故D 选项正确。
    C
    解析:电热器的主要组成部分是发热体,所以没有应用电磁铁,其余三个选项均用到了电磁铁。故选 C。
    C
    解析:增加电路中电池的节数,可以增大电路中的电流,增强磁性;增加线圈的匝数,可以增强磁性;将电源的正、负极对调,可以改变螺线管的极性,但不能改变磁性强弱;在螺线管中插入一根铁钉,磁性会增强。故选 C。
    C
    解析:根据题意可知,当开关 S 闭合时,电磁铁中有电流通过,电磁铁具有磁性,吸引衔铁, 使动触点与上面的静触点分离,灯 L 不亮,故 A、D 选项均错误;一旦井盖丢失(S 断开), 电磁铁失去磁性,在弹簧拉力的作用下,动触点和上面的静触点接触,灯 L 发光,故 C 选项正确;电磁铁铁芯的磁性可有可无,所以不能用永久磁体,故 B 选项错误。
    A
    解析:通电导线周围存在着磁场,因此铁钉有磁性,故 A 选项正确;铁钉的熔点很高,不会熔化,故B 选项错误;铁钉与导线绝缘,当接上干电池后,导线中有电流通过,铁钉中没有电流,故C 选项错误;题图中铁钉相当于电磁铁的铁芯,一端是S 极,一端是 N 极,不可能两端对小磁针北极都有吸引力,故 D 选项错误。
    B
    解析:由题图可知,通电螺线管面对读者的一面电流的方向向上,利用安培定则,即用右手握住螺线管,四指弯曲的方向与电流方向一致,则大拇指指向左端,因此螺线管的左端为N 极,右端为S 极,故 A 选项错误;当?1的滑片向左滑动时,?1接入电路的电阻变小,电流
    变大,通电螺线管周围的磁场增强,由于磁敏电阻 R 的阻值随磁场的增强而明显减小,故 R 的阻值减小,由于 R 和?2串联,所以总电阻减小,由欧姆定律可知电路中的电流 I 增大,因此电压表示数? = ?电源 − ??2减小,故 B 选项正确;当?1的滑片向右滑动时,?1接入电路的
    电阻增大,电路中的电流减小,通电螺线管周围的磁场减弱,磁敏电阻 R 的阻值增大,R 和
    ?2串联的总电阻增大,由欧姆定律可知电路中的电流 I 减小,电流表示数减小,故 C 选项错误;在螺线管中插入铁芯,通电螺线管的磁性增强,磁敏电阻的阻值减小,R 和?2串联的总电阻减小,由欧姆定律可知电路中的电流 I 增大,因此电压表示数? = ?电源 − ??2减小,故
    D 选项错误。7.C
    解析:由题图可知,电磁铁 A 和 B 串联接入电路中,所以电流相等,故A 选项正确;电磁铁A 和 B 的电流相同,由题图可知 A 的线圈匝数多于 B 的线圈匝数,所以电磁铁 A 的磁性比电磁铁 B 的磁性强,故 B 选项正确;向右移动滑片 P,滑动变阻器接入电路的阻值变大,根据欧姆定律可知,电流减小,电磁铁 A、B 的磁性都减弱,故 C 选项错误。由安培定则可知, 电磁铁 A 的上方为 S 极,电磁铁 B 的上方为 S 极,故 D 选项正确。
    C
    解析:当断路器中的电流过大时,双层金属片发热过多,会发生弯曲,触动簧锁装置,簧锁装置会脱开,于是触点断开。故选 C。
    A
    解析:应用安培定则,用右手握住螺线管,四指指向螺线管中电流的方向,拇指会指向电磁铁的上端,所以电磁铁的上端是 N 极,故 A 选项正确;由于电流的磁效应,电磁铁通电后具有磁性能吸起大头针,故 B 选项错误;对调电源正负极,只能改变电流的方向,从而改变磁场的方向,但是不能改变磁场的强弱,所以吸起大头针的数量不会改变,故 C 选项错误;电磁铁磁性的强弱与电流的大小和线圈匝数有关,只减少线圈的匝数,电磁铁的磁性减弱,吸起大头针的数量会减少,故 D 选项错误。
